Động cơ giảm tốc còn gọi là motor giảm tốc, thiết bị cơ khí này giúp motor có tốc độ trục quay theo ý muốn khi truyền động. Tốc độ chậm lại giúp lực momen mạnh hơn và khả năng xử lý công việc chuẩn xác hơn.
Sau đây là các loại motor giảm tốc quan trọng trên thị trường.
Nội dung
- 1) Công dụng của động cơ giảm tốc
- 2) Thông số kỹ thuật động cơ giảm tốc
- 3) Phân loại motor giảm tốc
- a) Motor giảm tốc trục thẳng tải trung GH, GV
- b) Motor giảm tốc trục vuông góc tải trung
- c) Mô tơ giảm tốc mini lò nướng, điều chỉnh tốc độ
- d) Động cơ giảm tốc có phanh
- e) Động cơ giảm tốc tải nặng
- f) Motor giảm tốc điều tốc
- g) Động cơ giảm tốc phòng nổ
- h) Động cơ giảm tốc thương hiệu Đài Loan
- i) Motor giảm tốc Nhật bản
- k) Động cơ giảm tốc trục song song
- l) Motor giảm tốc Đức 2 cấp
- m) Động cơ giảm tốc 1 chiều DC
1) Công dụng của động cơ giảm tốc
- Chế tạo băng truyền vận tải hàng trong các nhà máy
- Làm thang máy nâng hạ con người, đồ đạc ở công trường
- Trộn cát, đá các vật liệu xây nhà, cầu đường
- Quay nướng xào chín thực phẩm
2) Thông số kỹ thuật động cơ giảm tốc
- Điện áp: 220v/ 380v
- Các kiểu lắp đặt: trục thẳng, trục vuông góc, trục ngửa lên, trục úp xuống
- Kiểu thiết kế: chân đế, mặt bích
- Tỷ số truyền phổ biến: 10, 20, 25, 30, 35, 40, 50, 60, 80, 100
- Công suất thường dùng: 0.37kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3kw, 4kw, 5.5kw, 7.5kw, 11kw, 15kw
3) Phân loại motor giảm tốc
a) Motor giảm tốc trục thẳng tải trung GH, GV
- Kiểu thiết kế: chân đế GH hoặc mặt bích vuông GV
- Công suất thông dụng motro giảm tốc GH, GV: 0.4kw, 0.75kw, 1.5kw 2.2kw, 7.5kw
- Đường kính trục cốt: 18mm, 22mm, 28mm, 32mm, 40mm, 50mm, 60mm
- Kiểu chân đế:
- Kiểu mặt bích:

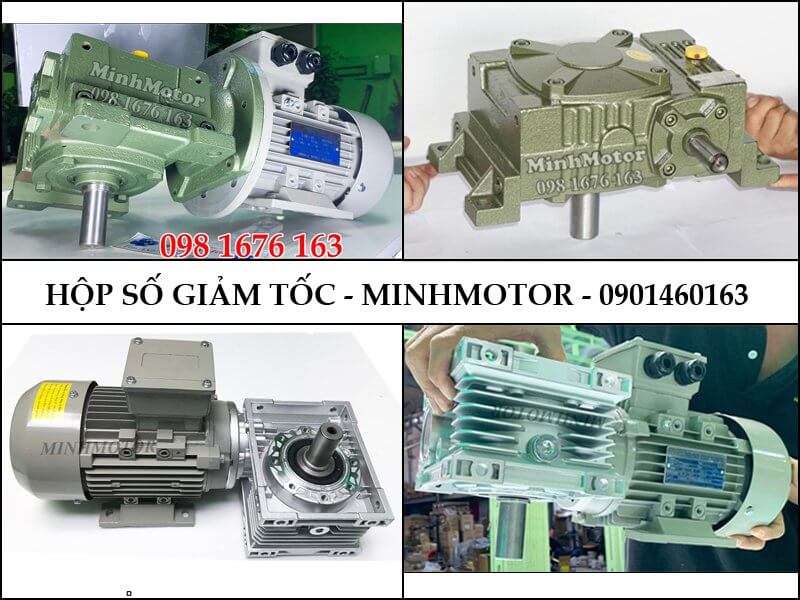

b) Motor giảm tốc trục vuông góc tải trung
Motor giảm tốc trục vuông góc cốt ngang gồm hộp giảm tốc cốt ngang gắn với motor 0.75Kw, 1.1Kw, 1.5Kw, 2.2Kw, 3Kw, 3.7Kw, 5.5Kw, 7.5Kw có trục ra là trục âm hoặc trục dương vuông góc 90 độ so với trục vào.
Tỷ số truyền thông dụng từ 10, 20, 30, 40, 50, 60 vòng/phút số vòng ra tương ứng: 140, 70, 47, 28, 23
Ảnh 1: motor giảm tốc WPDS mặt bích cốt âm trục vào phía trên, ảnh 2: motor giảm tốc WPDA mặt bích cốt âm trục vào phía dưới, ảnh 3: động cơ giảm tốc WPDO trục ngửa lên trên, ảnh 4: động cơ giảm tốc NMRV cốt âm, cốt dương.
Thường được lắp với hộp giảm tốc úp hoặc ngửa tùy theo nhu cầu và mục đích sử dụng với các size thông dụng: 60, 70, 80, 100, 120, 135, 155, 175.
c) Mô tơ giảm tốc mini lò nướng, điều chỉnh tốc độ
- Motor giảm tốc mini gồm các loại thông dụng: trục thẳng IKR, trục vuông góc RH( cốt âm), RA( cốt dương), IRV( trục dương), IRV( trục âm)
- Là loại chuyên dùng cho lò bánh lò quay thịt và lò ấp trứng, lò sấy nông sản
- Mô tơ giảm tốc lò nướng có công suất: 30W đến 400W
- Tỉ số truyền phổ biến: 1/10 - 1/60
d) Động cơ giảm tốc có phanh
Motor giảm tốc có phanh có công dụng là ngừng truyền động ngay sau khi tắt điện mà không tạo thêm lực quán tính. Cấu tạo gồm động cơ điện có phanh gắn hộp giảm tốc, hoặc đầu giảm tốc có thắng nối vào hộp cực điện motor.
e) Động cơ giảm tốc tải nặng
- Motor hộp số tải nặng gồm có 2 loại phổi biến: trục thẳng R( ảnh 1) , trục vuông góc K( ảnh 2), có ratio tỉ số truyền thông dụng từ 10 đến 60
- Đường kính trục: 25, 30, 35, 40, 50, 60, 70, 80mm
Dưới đầy là motor hộp số K trục vuông góc điều tốc cốt dương( ảnh 1), cốt âm( ảnh 2)
f) Motor giảm tốc điều tốc
Động cơ hộp số điều chỉnh tốc độ có tác dụng giảm tốc độ động cơ điện sau đó thay đổi vận tốc. Cấu tạo gồm động cơ điện 3 pha hoặc 1 pha liền hộp giảm tốc có gắn điều tốc cơ.

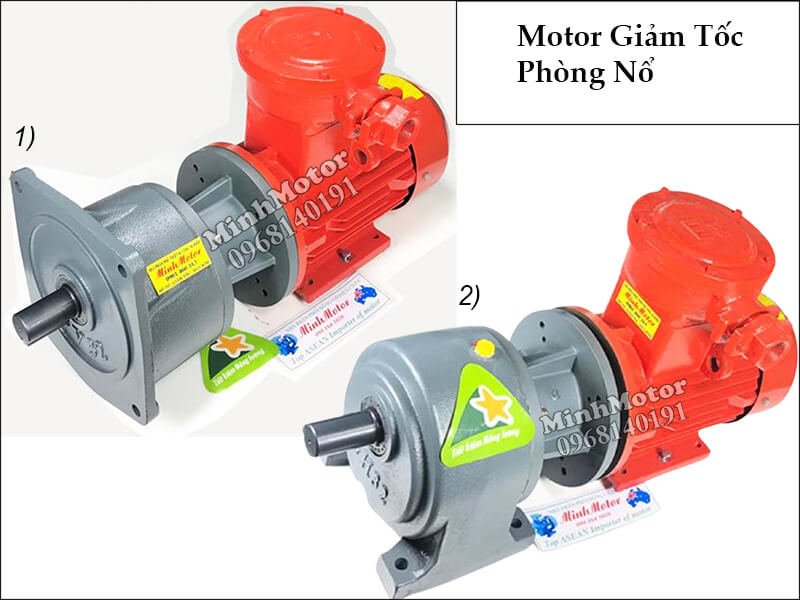

g) Động cơ giảm tốc phòng nổ
Động cơ hộp số phòng nổ có cấu tạo gồm động cơ điện phòng nổ YB3 hoặc YB2 gắn với các hộp số giảm tốc có ratio tỉ số truyền 1/3 tới 1/200.
h) Động cơ giảm tốc thương hiệu Đài Loan
Động cơ hộp số Đài Loan chân đế có công suất phổ biến từ 1Hp đến 7.5Hp, ví dụ bản vẽ 1Hp có thông số như sau:
- Tổng dài 560 - 780 mm
- Tổng cao 218 – 345 mm
- Chiều dài trục 55 - 80mm
- Đường kính trục 32 – 50 mm
Motor giảm tốc Đài Loan gắn hộp giảm tốc trục ra vuông góc có công suất phổ biến 1Hp, 1.5Hp, 2Hp, 3Hp, 4Hp, 5Hp, 7.5Hp, ví dụ bản vẽ 2Hp có kích thước như sau:
- Tổng dài 455 - 834 mm
- Tổng cao 202 – 448 mm
- Đường kính trục 28 – 60 mm
- Đường kính ngoài mặt bích 200 - 300 mm
i) Motor giảm tốc Nhật bản
Motor hộp số Nhật Bản mặt bích có công suất phổ biến từ 1 ngựa đến 7.5 ngựa, ví dụ bản vẽ 3 ngựa có thông số như sau:
- Tổng dài 495 – 745 mm
- Tổng cao 186 – 318 mm
- Đường kính trục 28 – 50 mm
Động cơ giảm tốc Nhật Bản liền hộp giảm tốc trục úp ngửa có công suất phổ biến từ 0.75kw, 1.1Kw, 1.5Kw, 2.2Kw, 3Kw, 3.7Kw, 5.5Kw.
Nhìn bản vẽ dưới đây hình 1, 2 được gắn với hộp giảm tốc trục ngửa và có thể úp động cơ giảm tốc xuống như hình 3, ví dụ bản vẽ 3kw có kích thước như sau:
- Khoảng cách lỗ chân đế 120 – 290 mm
- Bản rộng đế 152 – 345 mm
- Đường kính trục dương 28 – 60 mm
- Rãnh cavet 7 -18 mm
k) Động cơ giảm tốc trục song song
Motor hộp số trục song song có công suất thông dụng từ 1Hp tới 15Hp, ví dụ bản vẽ 7.5Hp 10Hp 15Hp 20Hp hộp số F87 có kích thước như sau:
Trục ra của motor và hộp giảm tốc song song với nhau gọi là hộp số F. 3 loại phổ biến của động cơ giảm tốc F như sau: F – FF – FAF
Khi úp xuống motor giảm tốc FAF mặt bích có kết cấu như sau
l) Motor giảm tốc Đức 2 cấp
Motor giảm tốc Đức loại 2 cấp ít được sử dụng hơn, ứng dụng trong môi trường làm việc tải nặng hơn, cần cho ratio tỉ số truyền lớn hơn từ 200 đến 1000
Tư vấn: 0901460163
Cấu tạo motor giảm tốc bánh răng côn thương hiệu Đức gồm các bộ phận quan trọng như sau: nhìn vào hình trên ta có thể thấy nắp sampo bảo vệ cánh quạt, chân đế lắp ngang, chân đế lắp dọc, hộp cực đấu điện, phốt chịu nhiệt, hộp cực đấu điện, bánh răng truyền động lớn, …
m) Động cơ giảm tốc 1 chiều DC
- Động cơ hộp số DC có các công suất phổ biến: 30W, 50W, 60W, 120W, 300W, 450W
- Tốc độ giảm từ 10, 20 , 30 , 40 , 50, 60 lần
- Điện áp 12v, 24v
Động cơ liền hộp số DC có điện áp 1 chiều 12v 24v. Tốc độ khoảng 1110 vòng phút tới 2360 vòng phút tùy theo điện áp. Tính năng của động cơ giảm tốc DC là hiệu điện thế nhỏ nên không bị giật điện, rất an toàn, kích thước nhỏ lắp vào các cỗ máy diện tích hẹp.
Động cơ giảm tốc Dc có công suất phổ biến từ 15w đến 300w, đường kính trục tông dụng từ 8 – 22 mm, ví dụ bản vẽ 100W 120W 140W có thông số kỹ thuật như sau:
Nơi mua động cơ giảm tốc uy tín:
- 163 Quốc Lộ 1A, Phường Bình Hưng Hòa Quận Bình Tân, HCM, ĐT: 0968140191
- 283 Nguyễn Văn Linh, Phúc Đồng, Long Biên, Hà Nội, ĐT: 0901460163
- 1033 Nguyễn Văn Linh, An Đồng, An Dương, Hải Phòng, ĐT: 0975897066
