Motor giảm tốc mini 300W (động cơ giảm tốc mini 300W 1 pha 220V) là motor cảm ứng 1 pha 220V công suất 300W, dòng định mức khoảng 2,4 A, lắp liền hộp số mini. Bản trục thẳng dùng hộp vuông 120 x 120 mm (mã hộp 6GU), trục ra 22 mm, then 6 mm, dài khoảng 336 mm; motor 4 cực khoảng 1400 vòng/phút, tỉ số 1/3 đến 1/100 cho trục ra khoảng 460 đến 14 vòng/phút, mô-men từ khoảng 8,7 Nm (1/5) tới hơn 100 Nm.
Các kiểu khác: trục vuông góc RH cốt âm, RA cốt dương (hộp 104 x 104 mm, trục 22 mm), bản ghép NMRV 50, bản mặt bích và bản có thắng từ (trục thẳng 22 mm hoặc vuông góc 30 mm).
Mục lục
1. Thông số kỹ thuật của motor giảm tốc mini 300w
Dưới đây là thông số kỹ thuật của động cơ giảm tốc mini 300w 220v:
- Có khả năng thay đổi tốc độ, ví dụ tốc độ trục ra là 50 vòng/phút có thể giảm còn 25 vòng/phút
- Phần hộp của giảm tốc có thể lắp với motor 220v điện xoay chiều
- Trục thép chống rỉ, cực bền như inox, mỡ bôi trơn bánh răng Nhật
- Hiệu suất làm việc cao, chống hao mòn điện năng
- Dòng ampe định mức của động cơ giảm tốc mini 300w 220v: 2.4A
2. Nguyên lý hoạt động motor giảm tốc mini 300w
Motor giảm tốc mini 300W bao gồm hai thành phần chính: động cơ và hộp giảm tốc.
Động cơ tạo ra chuyển động quay của motor. Nó nhận năng lượng điện từ nguồn cung cấp và chuyển đổi nó thành công suất cơ và mô-men xoắn. Động cơ trong motor giảm tốc mini 300W có công suất định mức là 300W, tức là năng lượng điện được chuyển đổi thành công suất cơ với công suất tối đa là 300W.
Hộp giảm tốc: giảm tốc độ quay của động cơ và tăng mô-men xoắn đầu ra. Hộp giảm tốc bao gồm các bánh răng và trục, và có thể có các loại bánh răng khác nhau như bánh răng nghiêng, hay bánh răng trục vít. Cấu trúc này cho phép hộp giảm tốc chuyển đổi chuyển động nhanh của động cơ thành chuyển động chậm hơn và mạnh mẽ hơn, đồng thời tăng mô-men xoắn.
Khi motor giảm tốc mini 300W được kích hoạt, động cơ sẽ tạo ra chuyển động quay và chuyển năng lượng điện thành công suất cơ và mô-men xoắn. Sau đó, hộp giảm tốc sẽ giảm tốc độ quay và tăng mô-men xoắn đầu ra thông qua hệ thống bánh răng và trục. Quá trình này cho phép motor giảm tốc mini 300W cung cấp mô-men xoắn lớn hơn và động cơ quay chậm hơn so với khi không sử dụng hộp giảm tốc.
3. Phân loại motor giảm tốc mini 300w
a. Động cơ tốc mini 300w 1 pha 220v trục thẳng
- Mã motor: 6IK; Mã hộp số: 6GU
- Kích thước vuông của hộp số: 120X120mm
- Đường kính trục: 22mm
- Tổng chiều dài: 336mm
- Rãnh cavet: 6mm
- Tỉ số truyền: 1/3-1/100
- Thương hiệu tập đoàn Taili
Ảnh sau là hàng đặc cọc nếu khách cần trục 15mm:
b. Động cơ giảm tốc mini 300w 1 pha 220v trục vuông góc RH RA

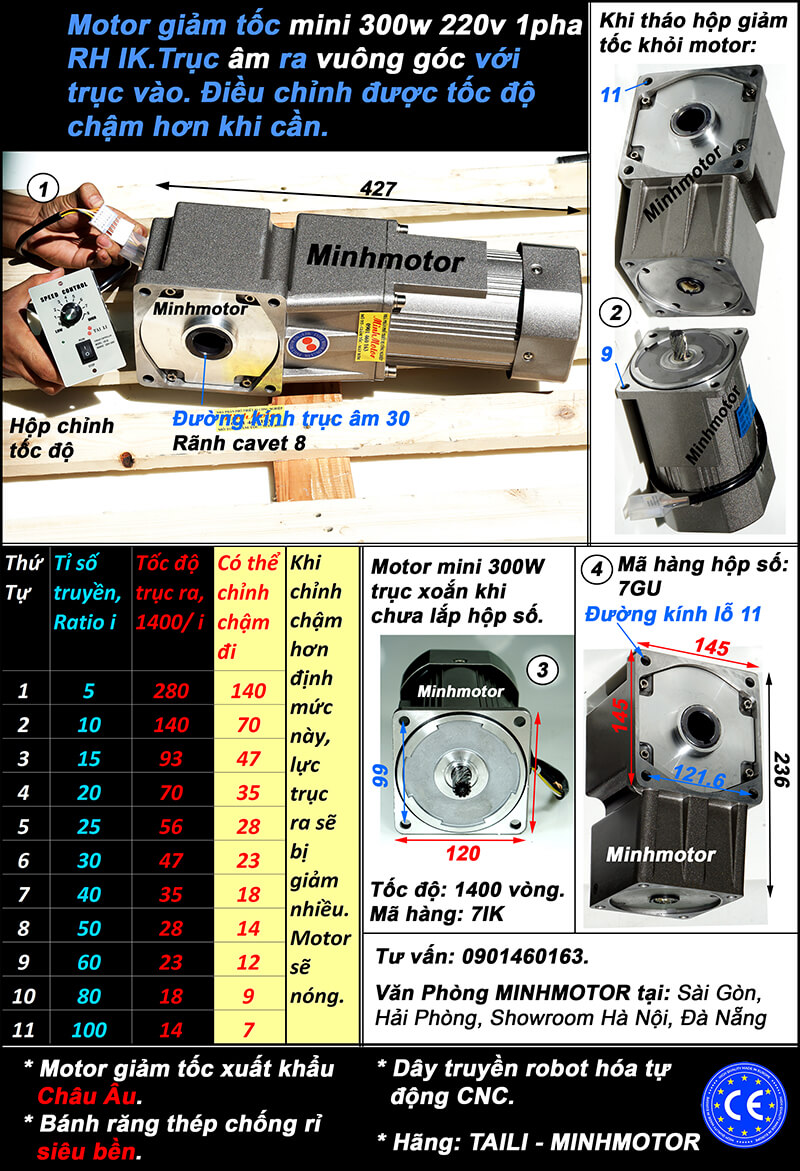

b1) Động cơ giảm tốc 300w mini trục vuông góc, RH trục âm
- Mã motor: RH 300w mini mã 6
- Kích thước vuông của hộp số: 104X104mm
- Đường kính trục: 22mm
- Tổng chiều dài: 361mm
- Rãnh cavet: 6mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
b2) Motor giảm tốc 300w mini trục vuông góc, RA trục dương
- Mã motor: RA 300w mini mã 6
- Kích thước vuông của hộp số: 104X104mm
- Đường kính trục: 22mm
- Tổng chiều dài: 361mm
- Rãnh cavet: 6mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili

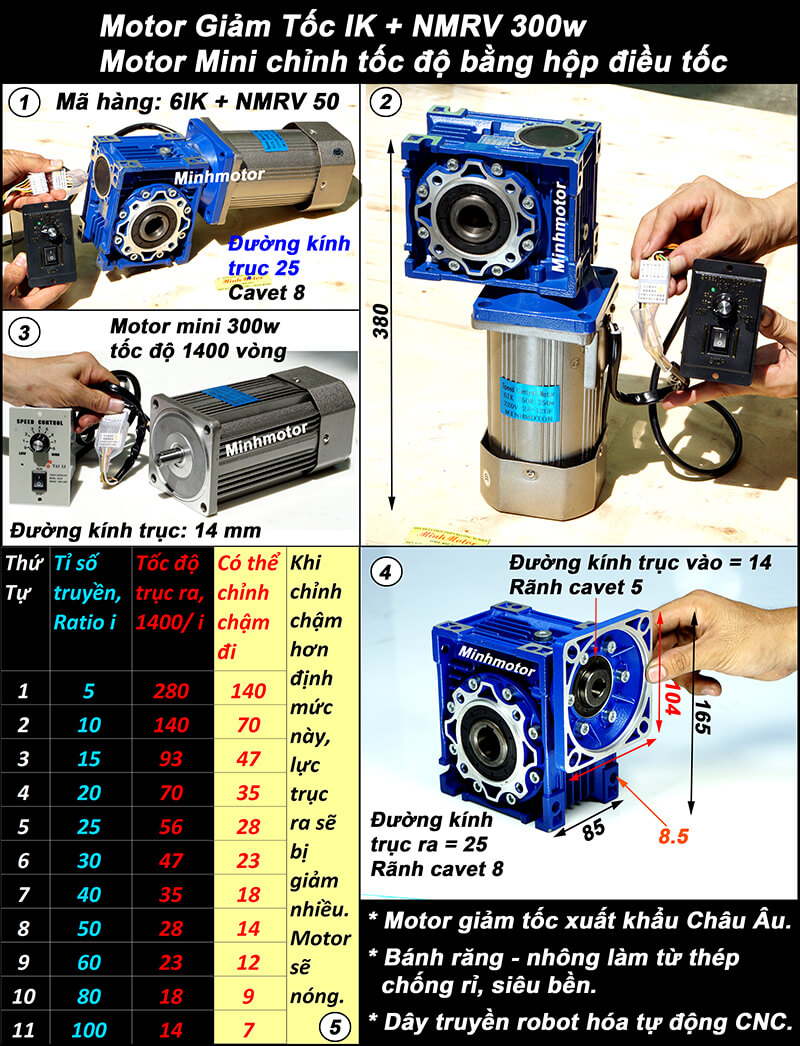

c. Motor giảm tốc mini 300w 1 pha điều chỉnh tốc độ gắn hộp số NMRV size 50
c1) Motor giảm tốc 300w mini IRV cốt âm
- Mã motor: RA 300w mini mã 6
- Kích thước vuông của hộp số: 104X104mm
- Đường kính trục: 14mm
- Tổng chiều dài: 380mm
- Rãnh cavet: 8mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
c2) Motor giảm tốc 300w mini IRV cốt dương
- Mã motor: motor 300w mini mã 6IK + NMRV size 50
- Kích thước vuông của hộp số: 104X104mm
- Đường kính trục: 14mm
- Tổng chiều dài: 380mm
- Rãnh cavet: 5mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
d. Động cơ giảm tốc mini 300w 1 pha mặt bích
- Mã motor: GS giảm tốc mặt bích 300w 220v 1 pha mini mã 6
- Kích thước vuông của hộp số: 104X104mm
- Đường kính trục: 14mm
- Tổng chiều dài: 367mm
- Rãnh cavet: 5mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
e. Motor giảm tốc mini 300w thắng phanh
Động cơ giảm tốc mini 300w có thắng phanh giúp motor ngừng quay lập tức khi mất điện giúp an toàn khi vận hành. Các loại motor phía trên có thể lắp phanh thắng như hình dưới đây:
e1) Motor giảm tốc mini 300w thắng phanh trục thẳng
- Mã motor: IKR EJ phanh 300w mini mã 5
- Kích thước vuông của hộp số: 120X120mm
- Đường kính trục: 22mm
- Tổng chiều dài: 383mm
- Rãnh cavet: 6mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
e2) Motor giảm tốc mini 300w thắng phanh trục vuông góc, cốt dương RA
- Mã motor: RA EJ phanh 300w mini
- Kích thước vuông của hộp số: 145X145mm
- Đường kính trục động cơ giảm tốc 300w: 30mm
- Tổng chiều dài: 472mm
- Rãnh cavet: 8mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
e3) Motor giảm tốc mini 300w thắng phanh trục vuông góc, cốt âm RH
- Mã motor: RH EJ phanh 300w mini
- Kích thước vuông của hộp số: 145X145mm
- Đường kính trục motor giảm tốc 300w: 30mm
- Tổng chiều dài: 472mm
- Rãnh cavet: 8mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
4. Lựa chọn tốc độ, tỉ số truyền, ratio motor giảm tốc mini 300w
- Tốc độ trục ra 280 - 300 vòng/1 phút khi Ratio = 5, người miền Nam gọi là 1/5, lực momen = 8.7 Nm
- Tốc độ trục ra 140 - 150 vòng/1 phút khi Ratio = 10, người miền Nam gọi là 1/10, lực momen = 16.8 Nm
- Tốc độ trục ra 93 - 100 vòng/1 phút khi Ratio = 15, người miền Nam gọi là 1/15, lực momen = 23.6 Nm
- Tốc độ trục ra 70 - 75 vòng/1 phút khi Ratio = 20, người miền Nam gọi là 1/20, lực momen = 31.3 Nm
- Tốc độ trục ra 56 - 60 vòng/1 phút khi Ratio = 25, người miền Nam gọi là 1/25, lực momen = 37.3 Nm
- Tốc độ trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30, người miền Nam gọi là 1/30, lực momen = 47.1 Nm
- Tốc độ trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40, người miền Nam gọi là 1/40, lực momen = 62.8 Nm
- Tốc độ trục ra 28 - 30 vòng/1 phút khi Ratio = 50, người miền Nam gọi là 1/50, lực momen = 76.2 Nm
- Tốc độ trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60, người miền Nam gọi là 1/60, lực momen = 94.2 Nm
- Tốc độ trục ra 18 - 20 vòng/1 phút khi Ratio = 75, người miền Nam gọi là 1/75, lực momen = 118 Nm
5. Thông số điện và bộ điều khiển motor giảm tốc mini 300W 220V
| Thông số | Motor giảm tốc mini 300W 1 pha 220V |
| Điện áp | 1 pha 220V, 50Hz |
| Dòng định mức | khoảng 2,0 – 2,4 A |
| Dòng khởi động | khoảng 3 – 4 lần dòng định mức |
| Tụ điện | tụ ngậm khoảng 12 – 16 µF (theo tem motor) |
| Tốc độ motor | 4 cực khoảng 1350 – 1400 vòng/phút |
| Mô-men trục motor | khoảng 2 Nm |
| Bộ điều khiển | Khởi động từ 1 pha, công tắc đảo chiều; bản điều tốc dùng bộ điều tốc AC theo motor |
| Bảo vệ | aptomat 1 pha 6A, rơ le nhiệt dải khoảng 1,8 – 2,6 A |
- Mô-men trong mục tỉ số truyền là giá trị tính theo motor 300W.
- Giới hạn cho phép của hộp 6GU trục 22 mm: xem nhãn/catalog hộp số.
- Bản NMRV 50 trục vít hiệu suất thấp hơn, mô-men thực thấp hơn bảng.
- Motor 1 pha có tụ không dùng biến tần thông thường.
6. Ứng dụng của motor giảm tốc mini 300W 1 pha
- Máy cào phân, máy dọn chuồng gà, chuồng heo, băng tải phân trong trại chăn nuôi.
- Hệ thống cấp thức ăn tự động cho gà, vịt, máng ăn chạy xích dùng motor giảm tốc mini 300W.
- Băng tải nhẹ, băng chuyền đóng gói, con lăn cấp liệu dùng động cơ giảm tốc mini 300W 220V.
- Máy vắt cam, máy ép nước mía mini, máy xay, máy trộn bột quy mô hộ gia đình.
- Cửa cuốn nhỏ, cổng lùa, bàn xoay, máy quấn màng dùng motor giảm tốc 300W có thắng.
- Máy khuấy bồn nhỏ, máy trộn sơn dùng bản RH cốt âm hoặc mặt bích lắp đứng.
7. Ưu điểm của động cơ giảm tốc mini 300W 220V
- Chạy điện 1 pha 220V, dòng khoảng 2,4 A, hợp xưởng nhỏ, trang trại không có điện 3 pha.
- Mô-men lớn so với cỡ hộp: khoảng 31 Nm ở 1/20, khoảng 94 Nm ở 1/60.
- Nhiều kiểu trục ra: trục thẳng 22 mm, RH cốt âm, RA cốt dương, NMRV 50, mặt bích.
- Có bản thắng từ dừng ngay khi mất điện, dùng cho tải dốc, cửa, nâng nhẹ.
- Có bản đặc cốt trục 15 mm theo yêu cầu thay thế máy cũ.
8. Câu hỏi thường gặp về motor giảm tốc mini 300W
- Cần báo những gì? Báo tốc độ trục ra và kiểu trục. Báo có cần thắng không.
- Trục thẳng hay vuông góc? Trục thẳng dùng hộp 120 mm. Vuông góc RH, RA dùng hộp 104 mm.
- Cốt âm hay cốt dương? Trục máy cắm thẳng vào thì chọn RH cốt âm. Lắp nhông, puly thì chọn RA cốt dương.
- Máy cũ trục 15 mm thì sao? Có bản đặc cốt 15 mm. Báo trước khi đặt.
- Dây điện nhà có đủ không? Dòng khoảng 2,4 A. Dây 1,5 mm² là đủ cho đoạn ngắn.
- Kiểm tra hàng thế nào? Tem ghi 300W, 220V, khoảng 2,4 A. Hộp ghi đúng tỉ số. Quay trục ra phải trơn.
- Tụ đi kèm chưa? Hỏi rõ trị số µF. Thay tụ phải đúng trị số tem.
- Bệ lắp cần gì? Mặt phẳng, cứng, không rung. Dùng đủ 4 bu lông mặt hộp.
- Lắp nhông xích ra sao? Nhông sát vai trục 22 mm. Căng xích vừa, không quá căng.
- Đấu tụ thế nào? Hai đầu tụ nối hai cuộn dây. Dây chung nối nguồn 220V.
- Đảo chiều thế nào? Đổi nguồn sang đầu tụ còn lại. Chỉ đảo khi motor đã dừng.
- Bản có thắng đấu sao? Cuộn thắng cấp điện cùng motor. Mất điện thì thắng đóng.
- Thiết bị bảo vệ cần gì? Aptomat 6A và chống giật. Có rơ le nhiệt càng an toàn.
- Tiếp địa thế nào? Dây vàng xanh nối vít vỏ motor. Trại chăn nuôi ẩm cần tiếp địa chắc.
- Chạy thử ra sao? Chạy không tải trước vài phút. Kiểm tra chiều quay, đo dòng không tải.
- Đi dây ngoài trời thế nào? Luồn dây trong ống nhựa. Hộp đấu dây phải kín nước.
- Đo dòng bao nhiêu là ổn? Có tải dưới khoảng 2,4 A. Cao hơn là tải nặng hoặc kẹt.
- Tụ kiểm tra thế nào? Đo điện dung bằng đồng hồ. Giảm quá 10% nên thay tụ.
- Hộp số cần gì? Hộp mini bôi mỡ sẵn. Xem phớt trục có rỉ mỡ không.
- Chuồng trại cần chú ý gì? Phân, khí amoniac làm rỉ vỏ. Lau sạch, sơn lại chỗ rỉ.
- Xích, nhông cần gì? Tra dầu xích định kỳ. Chỉnh độ căng xích.
- Thắng từ cần gì? Nghe tiếng nhả thắng khi chạy. Tải trôi khi dừng là má thắng mòn.
- Motor nóng quá thì sao? Vỏ ấm khoảng 60 – 70 °C là thường. Nóng hơn cần kiểm tra tải và tụ.
- "300W mini kéo gì cũng được". Sức kéo do mô-men trục ra quyết định. Hộp mini có giới hạn riêng.
- "Thay tụ to cho khỏe". Tụ quá lớn làm cuộn dây nóng, nhanh cháy.
- "Đảo chiều liên tục không sao". Đảo khi đang quay làm sốc bánh răng.
- "Xích căng thật chặt cho chắc". Xích quá căng làm hỏng vòng bi trục ra.
- "Chạy biến tần cho êm". Motor 1 pha có tụ dùng bộ điều tốc riêng.
- "Che kín motor cho sạch". Che kín làm motor mất gió làm mát. Cuộn dây nóng, nhanh già cách điện.
