Động cơ giảm tốc 5.5Kw 7.5Hp còn gọi là motor giảm tốc 5.5Kw 7.5Hp. Trục cốt giảm tốc đường kính 50 mm. Tỉ số truyền giảm từ 3 tới hơn 200 lần là những loại có sẵn trong kho hàng. Tốc độ đầu ra là từ 10 tới 500 vòng / phút ĐỘNG CƠ GIẢM TỐC 5.5Kw 7.5Hp được thị trường Việt Nam sử dụng khoảng hơn 12 500 chiếc mỗi năm, trong đó sản phẩm của công ty Hồng Phúc phục vụ tới hơn 4400 nhà máy cả nước.
Mời quý vị xem thêm các cấu tạo và thông số bản vẽ động cơ giảm tốc 5.5Kw 7.5Hp dưới đây:
Nội dung
- 1) Cấu tạo motor giảm tốc 7.5Hp
- 2) Ứng dụng motor giảm tốc 7.5Hp
- 3) Kích thước motor giảm tốc 5.5Kw chân đế (7.5Hp)
- 4) Thông số motor giảm tốc 5.5Kw mặt bích (7.5Hp)
- 5) Bản vẽ động cơ giảm tốc 7.5Hp trục vít
- 6) Motor giảm tốc 7.5Hp trục ra thẳng
- 7) Motor giảm tốc 5.5Kw trục ra 90 độ (7.5Hp)
- 8) Động cơ giảm tốc 5.5kw 7.5hp phanh từ
1) Cấu tạo motor giảm tốc 7.5Hp
Gồm các bộ phận quan trọng nhất là bánh răng trục ra, phớt chắn dầu chịu nhiệt, vòng bi bạc đạn, mặt bích motor, chân đế, vỏ motor, hộp đấu điện, trục động cơ, rãnh cavet, ...
2) Ứng dụng motor giảm tốc 7.5Hp
Điện áp: 3 pha 220v/380v
Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.
Motor giảm tốc 5.5Kw 7.5Hp còn gọi là động cơ giảm tốc 5.5Kw 7.5Hp có công dụng làm: máy khai thác than, cát, máy nhuộm vải vóc, máy khoan núi làm hầm qua đèo, máy ép ván gỗ, máy giặt và vắt khô quần áo.

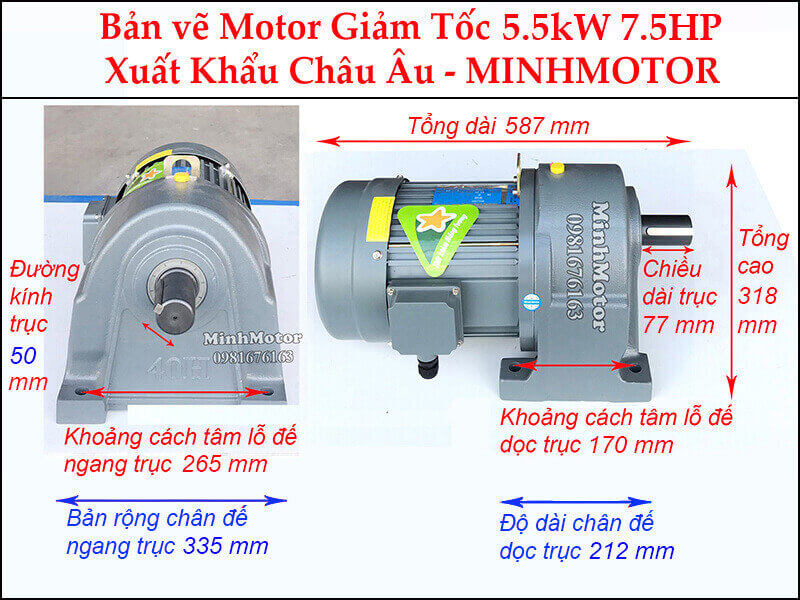

3) Kích thước motor giảm tốc 5.5Kw chân đế (7.5Hp)
Động cơ giảm tốc 5.5Kw 7.5Hp chân đế có đường kính trục 50 mm
- Đường kính trục: 50 mm, Chiều dài trục: 77 mm
- Tổng dài: 587 mm, Tổng cao: 318 mm
- Khoảng cách tâm lỗ đế ngang trục: 265 mm
- Khoảng cách tâm lỗ đế dọc trục: 170 mm
- Bản rộng chân đế ngang trục: 335 mm
- Độ dài chân đế dọc trục: 212 mm

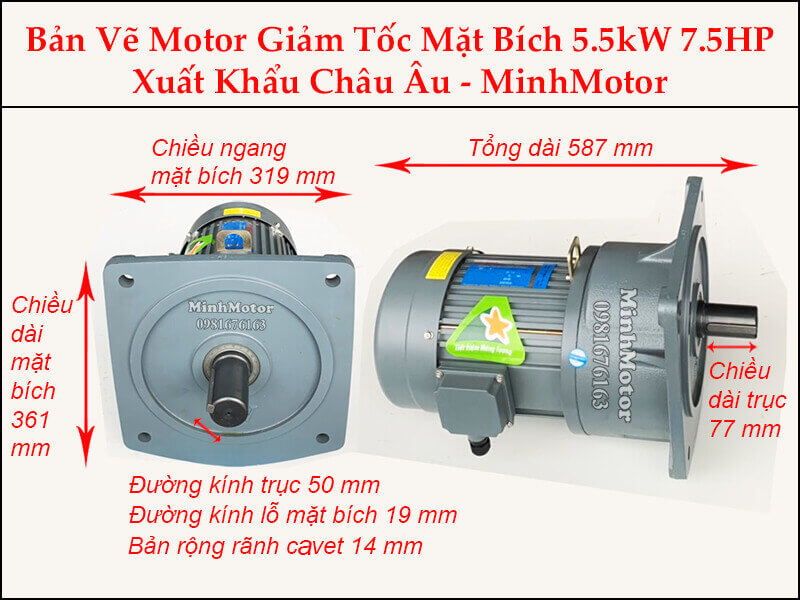

4) Thông số motor giảm tốc 5.5Kw mặt bích (7.5Hp)
Motor giảm tốc 5.5Kw 7.5Hp mặt bích có đường kính cốt là 50 mm
- Tổng dài: 587 mm
- Chiều dài trục: 77 mm
- Đường kính trục: 50 mm
- Chiều ngang mặt bích: 319 mm
- Chiều dài mặt bích: 361 mm
- Đường kính lỗ mặt bích: 19 mm
- Bản rộng rãnh cavet: 14 mm
5) Bản vẽ động cơ giảm tốc 7.5Hp trục vít
Động cơ giảm tốc 5.5kw 7.5Hp trục vít size 130 có dòng điện ampe định mức là 11.7 (A)
6) Motor giảm tốc 7.5Hp trục ra thẳng
Motor giảm tốc 5.5kw 7.5HP khi giảm tốc độ từ ratio 23.40 tới ratio 47.58 mà tải nặng thì lắp hộp số R 87 trục đường kính là 50 mm
Motor giảm tốc 5.5kw 7.5HP khi giảm tốc độ từ ratio 42.87 tới ratio 83.15 mà tải nặng thì lắp hộp số R 97 trục đường kính là 60 mm
7) Motor giảm tốc 5.5Kw trục ra 90 độ (7.5Hp)

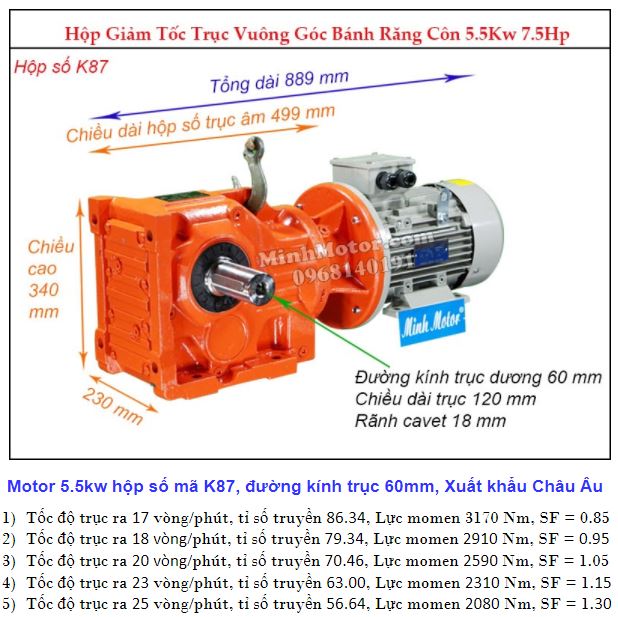

Động cơ giảm tốc 5.5kw 7.5HP khi giảm tốc độ từ ratio 27.88 tới ratio 86.34 mà tải nặng thì lắp hộp số K-KA 87, đường kính trục 60 mm
Động cơ giảm tốc 5.5kw 7.5HP khi giảm tốc độ từ ratio 47.93 tới ratio 123.93 mà tải nặng thì lắp hộp số K-KA 97, đường kính trục 70 mm
8) Động cơ giảm tốc 5.5kw 7.5hp phanh từ
a) Motor phanh 5.5Kw 7.5Hp liền hộp giảm tốc GHM
Motor giảm tốc 5.5Kw 7.5Hp phanh từ gắn GHM trục thẳng có tổng dài từ 725 - 768.5 mm

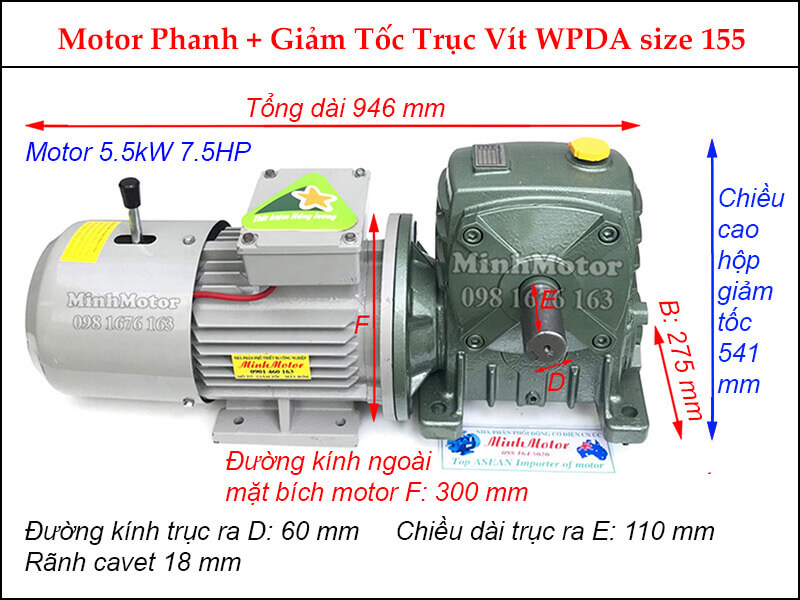

b) Motor phanh 5.5Kw 7.5Hp liền hộp giảm tốc trục vuông góc WPDA
Motor giảm tốc 5.5Kw 7.5Hp phanh từ liền WPDA trục vuông góc có đường kính ngoài mặt bích 300 mm
c) Motor phanh 5.5Kw 7.5Hp gắn hộp giảm tốc WPDS
Motor giảm tốc 5.5Kw 7.5Hp phanh từ liền WPDS bích có tổng cao từ 600 mm
Video về ĐỘNG CƠ GIẢM TỐC 5.5Kw 7.5Hp mời xem dưới đây:
Động cơ giảm tốc 5.5Kw 7.5Hp. Gồm có phần motor và phần gắn với hộp số giảm tốc để giảm tốc độ hoặc điều chỉnh tốc độ – điều tốc. Động cơ giảm tốc chạy chậm hơn motor điện thông thường, nhờ vậy mà người lao động có thể chế ra nhiều cỗ máy hữu ích. Chất lượng động cơ giảm tốc 5.5Kw 7.5Hp phụ thuộc vào:
- Chất liệu bánh răng và độ cứng độ chống mòn
- Độ dày của vỏ gang vỏ thép bọc bên ngoài bánh răng
- Chất lượng vòng bi bạc đạn, chịu lực chống rung, không bị lỏng
- Trục động cơ giảm tốc được tôi nhiệt luyện và làm bằng thép chống rỉ hay không.
- Tôn và đồng của động cơ điện chế tạo ra giảm tốc có làm mát nhanh, tiết kiệm điện hay không.
