Hộp giảm tốc còn gọi là hộp số giảm tốc hay hộp số điều tốc. Đây là thiết bị cơ học hỗ trợ động cơ điện truyền đi lực tải, lực kéo lớn sau khi đã giảm tốc độ quay của motor. Sau đây là thông tin chính về hộp số motor.
Nội dung
1) Định nghĩa hộp giảm tốc
Hộp giảm tốc là một hộp kim loại gồm các tổ hợp bánh răng, mỗi bánh rang nằm trên các trục truyền động. Hộp số motor giúp giảm đi tốc độ của động cơ điện hoặc làm chậm lại tốc độ di chuyển của vật thể, vật liệu.
2) Ứng dụng của hộp giảm tốc
- Thiết kế vít tải, băng tải, băng truyền động trong mọi nhà máy
- Làm máy đào đất tàu điện ngầm ở Sài Gòn
- Làm cáp treo lên đồi tại Bana Hill Đà Nẵng, Sa Pa
- Chế tạo máy làm hạt điều, chế biến tiêu, cafe trên cao nguyên
- Làm máy in ảnh cưới, máy ép ảnh
- Làm lò nướng có trục quay chậm, nước chín đồ ăn
- Hộp số motor làm thang máy trong siêu thị Vinhome, Aeon, Metro toàn quốc
3) Ưu điểm hộp số giảm tốc
- Kết nối trực tiếp với động cơ để giảm tốc, tăng momen xoắn chuyển động cơ
- Thiết kế nhỏ gọn, dễ lắp đặt
- Hiệu suất truyền động cao, hao phí động năng thấp
- Đa dạng công suất và tỉ số truyền để lựa chọn
- Là thiết bị cần thiết cho các hệ truyền động cần tốc độ chậm, lực tải lớn
4) Cấu tạo hộp giảm tốc
Hộp giảm tốc motor gồm có những phần chính sau:
- Vỏ ngoài hộp số giảm tốc: thường bằng gang, nhôm, thép hoặc inox.
- Trục vào còn gọi là trục chủ động hoặc trục nhận lực từ motor
- Các trục bị động quay được là nhờ gắn khớp với trục chủ động.
- Trục ra, là trục truyền lực, phát ra lực còn gọi là trục mang tải, kích thước của nó luôn lớn hơn trục chủ động.
- Bánh răng còn gọi là bánh nhông, đây là phần giúp khuếc đại lực của động cơ điện
- Mỡ làm mát hoặc dầu cơ khí bôi trơn: đây là phần làm mát cho hộp số khi các bánh răng tì đè lên nhau.
5) Phân loại hộp giảm tốc
Các hộp số điều tốc phổ biến nhất tại thị trường Việt Nam gồm có:

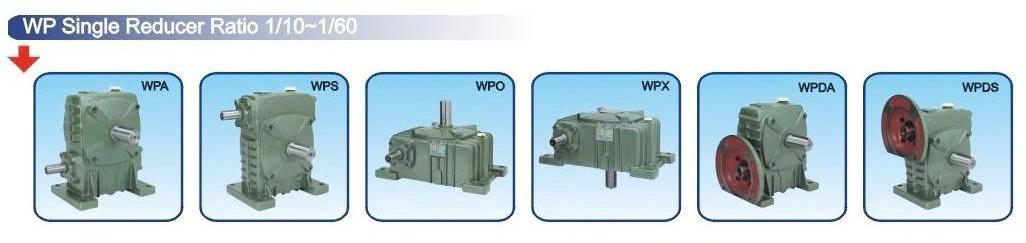

- Hộp số giảm tốc làm từ trục vít bánh vít: cấu tạo gồm 1 guồng xoắn và 1 bánh răng lớn bằng đồng.
- Hộp giảm tốc cyclo: là loại thiết bị được chế tạo từ các đĩa thép truyền động lệch tâm.
- Hộp giảm tốc tải nặng bánh răng nghiêng ZQ: chuyên làm cầu trục tời bò.
- Hộp giảm tốc bánh răng côn K: tạo lực momen lớn nhất trong các loại hộp số giảm tốc liền motor.
- Hộp giảm tốc mini: trọng lượng dưới 10kg, chuyên để gắn vào các nơi hẹp, cần gọn nhẹ.

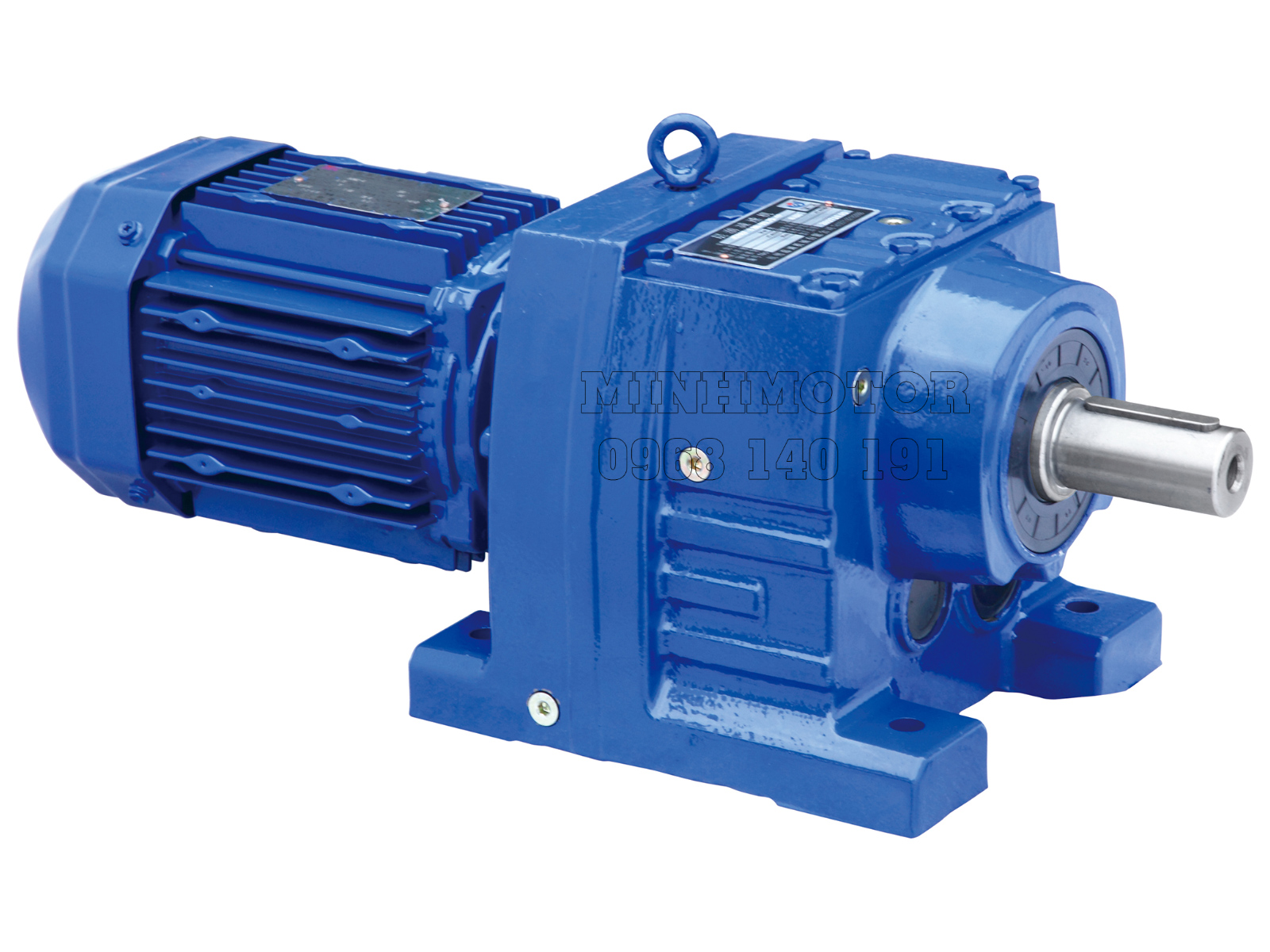

- Hộp giảm tốc bánh răng xoắn R: tạo lực momen lớn và trục hướng ra thẳng
- Hộp giảm tốc vít nâng hạ: giúp đưa vật lên cao rồi hạ chậm xuống giống cơ cấu thang máy.
- Hộp số motor 2 đầu ra: là loại có 2 trục ra 2 phía đối diện, vận hành được 2 dây truyền máy cùng lúc.
- Hộp giảm tốc 2 cấp là loại có tỉ số truyền cực lớn, tốc độ ra rất chậm và momen rất cao
- Hộp giảm tốc động cơ trục ra song song với trục vào: chuyên cho việc khuấy chất cực sệt
- Hộp giảm tốc hành tinh dùng cho motor servo: có độ chính xác cao từng minimet
6) Thông số kỹ thuật của hộp giảm tốc
Gồm có các yếu tố quan trọng sau:
a) Size: kích cỡ hộp số giảm tốc thường được ký hiệu bằng size. Size của hộp giảm tốc là khoảng cách giữa tâm trục ra và tâm trục vào, nó là yếu tố quyết đinh tới hộp số to hay nhỏ.
b) Tỉ số truyền còn gọi là ratio, là yếu tốc quyết định tới tốc độ truyền động:
- Tỉ số truyền là 1:10, còn gọi là giảm tốc độ 10 lần thì tốc độ trục ra của motor là 1400 /10 = 140 vòng phút
- Tỉ số truyền là 1/ 20, giảm 20 lần, tốc độ trục ra là 1400 /20 = 70 vòng phút
- Tỉ số truyền là 1/ 30, giảm 30 lần, tốc độ trục ra là 1400 /30 = 47 vòng phút
- Tỉ số truyền là 1/ 40, giảm 40 lần, tốc độ trục ra là 1400 /40 = 35 vòng
- Tỉ số truyền là 1/ 50, giảm 50 lần, tốc độ trục ra là 1400 /50 = 28 vòng phút
- Tỉ số truyền là 1/ 60, giảm 60 lần, tốc độ trục ra là 1400 /60 = 23 vòng phút
- Tỉ số truyền là 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút
7) Các hãng hộp giảm tốc nổi tiếng
- Hãng sản xuất hộp số motor Nhật: Hitachi, Sumitomo, Mitsubishi, Toshiba, Tsubaki
- Hãng sản xuất hộp giảm tốc Đài Loan: Chenta, Liming.
- Hãng sản xuất hộp số động cơ Đức: Sew, Nord, Lenze, Siemens Flender
- Hãng sản xuất hộp giảm tốc Ý: Bonfiglioli, Siti, Motovario
- Hãng sản xuất hộp giảm tốc Trung Quốc lớn nhất: Guomao, Tailong, Taili, Taixing
Sau đây mời quý vị xem chi tiết thông số kỹ thuật của hàng trăm loại hộp số giảm tốc dưới đây:
