Hộp Giảm Tốc NMRV

9.864 reviews

Hộp giảm tốc NMRV còn gọi là hộp số NMRV hay hộp số giảm tốc RV. Thuộc dòng hộp giảm tốc trục vít, đây là thiết bị truyền động quan trọng trong công nghiệp, giúp tăng lực momen của động cơ điện. Sau đây là những thông tin quan trọng nhất về hộp số động cơ NMRV.

1) Ứng dụng của hộp giảm tốc NMRV

  • Lắp băng tải, băng chuyền trong ngành cơ khí
  • Làm máy trộn thức ăn gia súc, chế biến sản phẩm nông phụ sản
  • Làm dây truyền sơn tự động, máy khuấy trộn nguyên liệu, máy phun xịt sơn
  • Lắp vào hệ thống xử lý nước thải, hệ thống lọc nước, hệ thống bơm nước
  • Dùng trong các lò nấu thép, lò nung gạch, máy chế tác kim loại, máy rèn ép hợp kim
  • Lò nung, gia nhiệt trong sản xuất vật liệu xây dựng như gạch, gốm sứ
  • Trong các nhà máy hóa chất: máy trộn bột, máy trộn dung dịch, máy phun, máy khuấy tăng phản ứng
  • Trong ngành thực phẩm: máy nghiền bột, máy ép nước trái cây, máy khuấy trộn siro,...

Ứng dụng của hộp giảm tốc NMRV

2) Ưu nhược điểm của hộp giảm tốc NMRV

Ưu điểm:

  • Điểm mạnh nhất của hộp giảm tốc trục vít NMRV là giá thành sản phẩm khá rẻ mà đạt tuổi thọ tới 5 năm.
  • Tỉ số truyền hộp số RV rất lớn, có thể đạt tới 1/100 với loại 1 cấp và đạt tới 1/10000 với loại 2 cấp, nên người dùng có thể chế tạo những cỗ máy cực chậm với lực momen cực đại.
  • Hộp số động cơ NMRV có thể lắp đặt quay 360 độ, có thể treo lên cao cũng có thể luồn vào các cỗ máy cực hẹp, nơi hạn chế diện tích lắp đặt.
  • Hộp giảm tốc trục vít NMRV luôn có sẵn dầu nhớt bên trong, người sử dụng không cần mua thêm dầu mỡ bôi trơn
  • Đặc biệt với một số hãng lớn như Taili – Minhmotor, hộp số RV được làm từ hợp kim thép siêu bền cùng với vòng chặn dầu của hãng SKF danh tiếng, có thể hoạt động bền bỉ tới 6-7 năm.
  • Hiệu suất truyền động cao, trong quá trình hoạt động ít gây tiếng ồn, ít tăng nhiệt do tạo ít lực ma sát
  • Độ tin cậy cao, vận hành ổn định với tỷ số truyền động đúng theo cài đặt

Nhược điểm:

  • Hộp giảm tốc motor NMRV có giới hạn tải trọng với mỗi phân loại, không phải là lựa chọn ưu tiên trong các ứng dụng cần tải nặng
  • Khả năng điều chỉnh tốc độ và tỷ số truyền động có hạn chế, không phù hợp với các ứng dụng cần sự linh hoạt và sự tinh chỉnh chính xác
  • Tuổi thọ của hộp giảm tốc phụ thuộc nhiều vào tuổi thọ bánh răng, yêu cầu bảo dưỡng đúng kỹ thuật để nâng tuổi thọ máy

3) Cấu tạo hộp giảm tốc NMRV

Hộp giảm tốc NMRV gồm các bộ phận như sau:

  • Vỏ hộp: Thường làm bằng gang hoặc thép có độ cứng cao, bao bọc và bảo vệ các bộ phận bên trọng hộp giảm tốc
  • Mặt bích trục vào: Kết nối với động cơ hoặc thiết bị cung cấp chuyển động vào
  • Hộp số: Gồm các bánh vít, trục vít có nhiệm vụ giảm tốc và tăng momen xoắn cho chuyển động
  • Trục đầu ra: Là trục được đặt ra bên ngoài hộp giảm tốc NMRV, truyền động từ bộ truyền động sang các thiết bị hoặc máy móc khác. Trục đầu ra có thể được kết nối với các bộ phận khác như bánh răng, puly, vòng bi, hoặc các thiết bị truyền động khác.
  • Bộ phận khác: vòng chắn dầu, lỗ thông hơi, gioăng cao su bảo vệ vòng bi,..

Phía dưới là hình vẽ thiết kế cấu tạo hộp số motor NMRV:

4) Thông số kỹ thuật hộp giảm tốc NMRV

Ký hiệu trên tem của hộp số NMRV là:

  • Tỉ số truyền ratio, là yếu tố quyết định tốc độ trục ra của sản phẩm
  • Kích cỡ của hộp giảm tốc động cơ NMRV tính bằng size. Size hộp giảm tốc NMRV là khoảng cách từ tâm trục vào tới tâm trục ra. Ví dụ size 63 thì từ tâm trục ra tới trục vào cách nhau 63mm.
  • Mã hàng của sản phẩm là: NMRV30, NMRV40, NMRV50, NMRV63, NMRV75, NMRV90, NMRV110, NMRV130, NMRV150.
  • Trong đó size 110, 130 và 150 là vỏ gang; size 30, 40, 50, 63, 75, 90 là vỏ nhôm.

Thông số kỹ thuật hộp giảm tốc NMRV

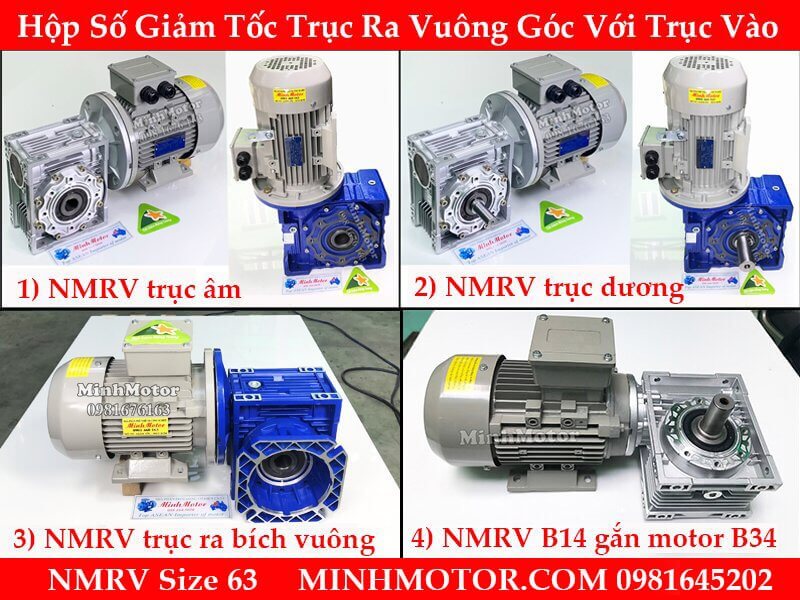

5) Phân loại hộp số giảm tốc NMRV

Hộp số RV có các thiết kế chế tạo như sau:

  • Hộp giảm tốc NMRV trục âm, đường kính trục ra: 14mm, 19mm, 24mm, 28mm, 35mm, 45 mm
  • Hộp giảm tốc NMRV trục dương: chiều dài trục ra là: 60mm, 70mm, 80mm, 100mm, có kiểu 1 trục ra gọi là trục đơn, và loại 2 trục ra 2 phía, gọi là hộp giảm tốc 2 đầu ra.
  • Hộp giảm tốc NMRV có mặt bích vuông ở trục vào: chuyên lắp với động cơ servo và step motor, đường kính cốt vào là: 22mm, 19mm và 14mm
  • Hộp giảm tốc NMRV B14, để gắn vào động cơ B14 nhỏ gọn, giúp tiết kiệm diện tích lắp đặt.
  • Hộp giảm tốc NMRV trục ra có mặt bích vuông, kiểu này để hỗ trợ gắn lên tường, trần nhà hoặc trên cao các khung của máy khuấy.

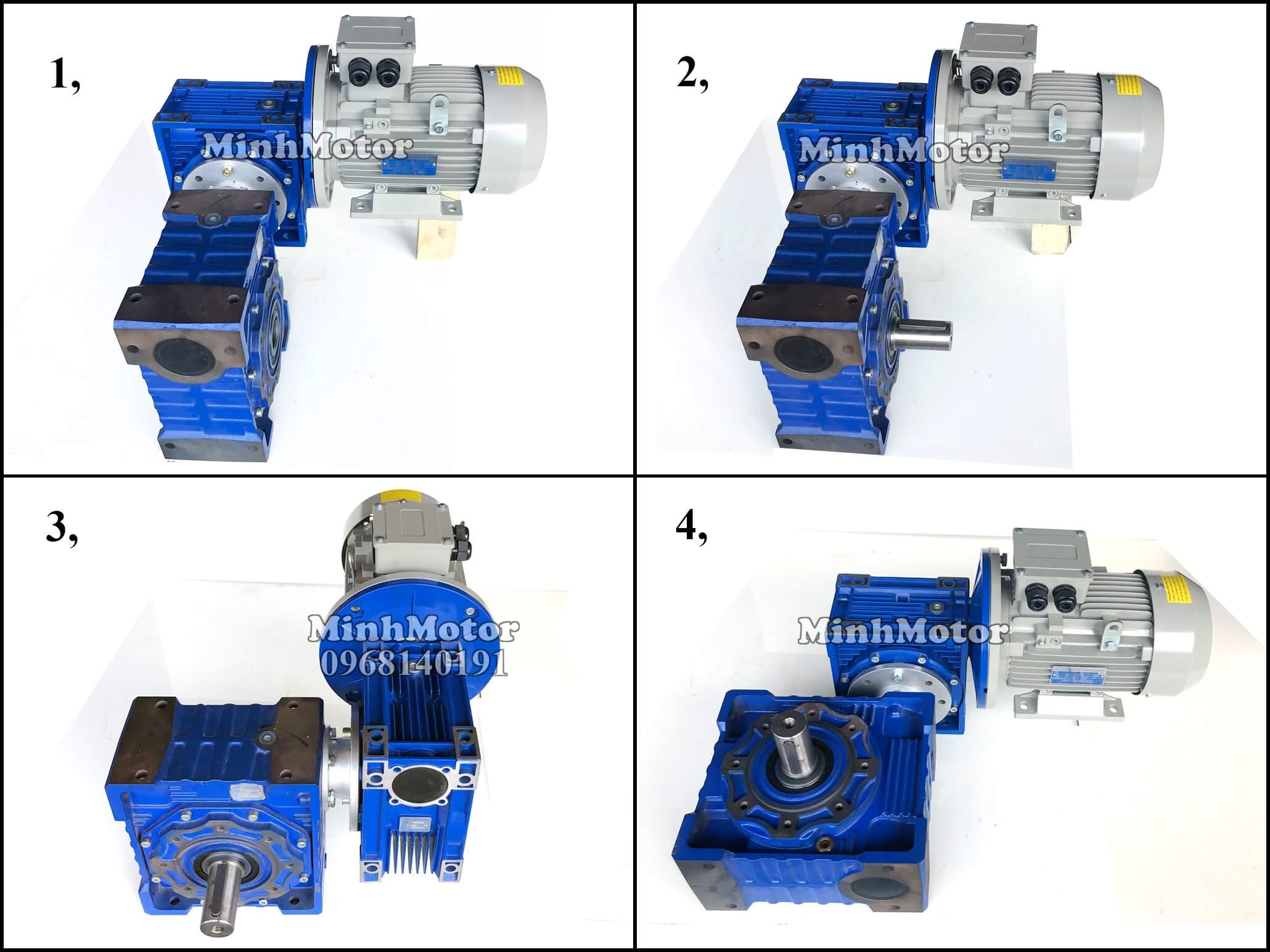

Hộp giảm tốc NMRV 2 cấp: gồm 2 hộp số gắn với nhau bằng khớp nối, tỉ số truyền sẽ đạt tới vài trăm hoặc vài ngàn lần. tốc độ trục ra là vài vòng/ phút thậm chí nửa vòng/ 1 phút

6) Lựa chọn tốc độ hộp giảm tốc NMRV

Tốc độ trục ra của hộp số trục vít RV được tính bằng công thức 1400 hoặc 1500 vòng chia cho tỉ số truyền, quý vị có thể lựa chọn các phương án sau:

  • Tỉ số truyền 5, trục ra quay 280 vòng /1 phút
  • Tỉ số truyền 7.5, trục ra quay 190-200 vòng /1 phút
  • Tỉ số truyền 10, trục ra quay 140-150 vòng /1 phút
  • Tỉ số truyền 15, trục ra quay 93 vòng /1 phút
  • Tỉ số truyền 20, trục ra quay 70 vòng /1 phút
  • Tỉ số truyền 25, trục ra quay 56 vòng /1 phút
  • Tỉ số truyền 30, trục ra quay 47 vòng /1 phút
  • Tỉ số truyền 40, trục ra quay 35 vòng /1 phút
  • Tỉ số truyền 50, trục ra quay 28 vòng /1 phút
  • Tỉ số truyền 60, trục ra quay 23 vòng /1 phút
  • Tỉ số truyền 80, trục ra quay 18 vòng /1 phút
  • Tỉ số truyền 100, trục ra quay 14 vòng /1 phút

7) Bảng giá hộp giảm tốc NMRV mới nhất

Sau đây là giá trung bình hộp số NMRV được khảo sát trên toàn quốc, quý vị lưu ý giá thay đổi từng tháng theo tỉ giá USD và giá đồng thép:

  • Giá hộp số giảm tốc NMRV size 30: 1.120.000 đ -  1.250.000 đ
  • Giá hộp số giảm tốc NMRV size 40: 1.220.000 đ -  1.350.000 đ
  • Giá hộp số giảm tốc NMRV size 50: 1.320.000 đ -  1.750.000 đ
  • Giá hộp số giảm tốc NMRV size 63: 1.400.000 đ - 1.950.000 đ
  • Giá hộp số giảm tốc NMRV size 75: 2.050.000 đ – 2.500.000 đ
  • Giá hộp số giảm tốc NMRV size 90: 3.000.000 đ - 4.050.000 đ
  • Giá hộp số giảm tốc NMRV size 110: 5.100.000 đ - 7.100.000 đ
  • Giá hộp số giảm tốc NMRV size 130: 6.700.000 đ - 8.500.000 đ
  • Giá hộp số giảm tốc NMRV size 150: 10.500.00 đ - 12.100.000 đ

Trên đây là những thông tin quan trọng về hộp giảm tốc NMRV. Mời tham khảo các size hộp giảm tốc RV bán chạy nhất dưới đây.
