Động Cơ Giảm Tốc 4Kw

8.052 reviews

Động cơ giảm tốc 3 Pha 4Kw 5.5Hp còn gọi là motor giảm tốc 4Kw 5.5Hp. Trục cốt giảm tốc đường kính 50mm tới 40 mm. Tỉ số truyền giảm từ 3 tới hơn 200 lần là những loại có sẵn trong kho hàng. Tốc độ đầu ra là từ 10 tới 500 vòng / phút ĐỘNG CƠ GIẢM TỐC 4Kw 5.5Hp được thị trường Việt Nam sử dụng khoảng hơn 13 500 chiếc mỗi năm, trong đó sản phẩm của công ty Hồng Phúc phục vụ tới hơn 5300 nhà máy cả nước.

Mời quý vị xem thêm các cấu tạo và ứng dụng động cơ giảm tốc 4Kw 5.5Hp dưới đây:

1) Cấu tạo động cơ giảm tốc 5.5Hp

Cấu tạo động cơ giảm tốc 5.5Hp

Động cơ giảm tốc 4kw gồm các bộ phận quan trọng nhất là bánh răng trục vào, hộp đấu điện, trục động cơ, , vòng bi bạc đạn, mặt bích motorrãnh cavet, phớt chắn dầu chịu nhiệt, ...



2) Ứng dụng động cơ giảm tốc 5.5Hp

Điện áp: 3 pha 220v/380v

Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

Motor giảm tốc 5.5Hp 4Kw còn gọi là động cơ giảm tốc 5.5Hp 4Kw có công dụng làm: máy khai thác than, cát, máy nhuộm vải vóc, máy khoan núi làm hầm qua đèo, máy ép mía thành đường, máy vắt nước trái cây.



3) Kích thước động cơ giảm tốc 4Kw 5.5hp chân đế

Động cơ giảm tốc 4Kw 5.5Hp chân đế có đường kính trục 40 mm, 50 mm

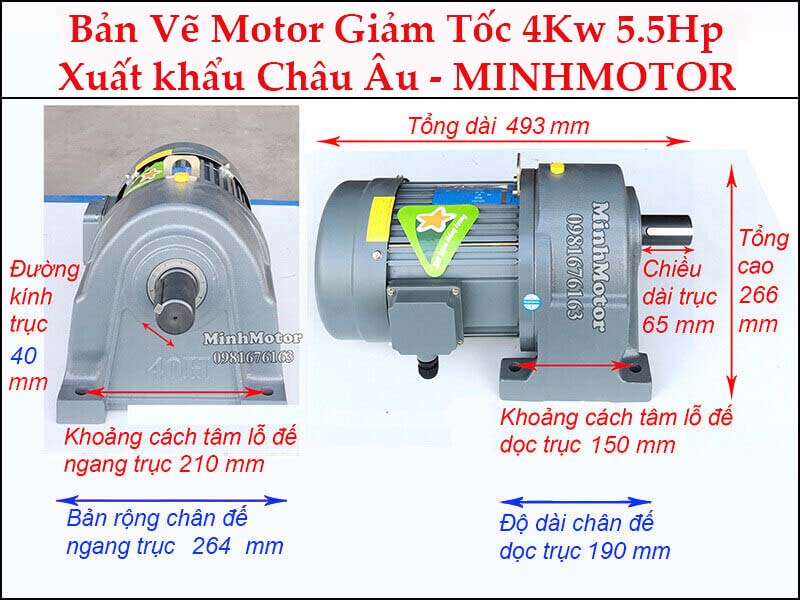

a) Động cơ giảm tốc 4Kw 5.5Hp chân đế trục 40

Động cơ giảm tốc 4Kw 5.5Hp chân đế trục 40

  • Tổng dài: 493 mm
  • Tổng cao: 266 mm
  • Khoảng cách tâm lỗ đế ngang trục: 210 mm
  • Khoảng cách tâm lỗ đế dọc trục: 150 mm
  • Đường kính trục: 40 mm
  • Chiều dài trục: 65 mm
  • Bản rộng chân đế ngang trục: 264 mm
  • Độ dài chân đế dọc trục: 190 mm



b) Động cơ giảm tốc 4Kw 5.5Hp chân đế trục 50

Động cơ giảm tốc 4Kw 5.5Hp chân đế trục 50

  • Tổng dài: 538 mm
  • Tổng cao: 327 mm
  • Khoảng cách tâm lỗ đế ngang trục: 265 mm
  • Khoảng cách tâm lỗ đế dọc trục: 170 mm
  • Đường kính trục: 50 mm
  • Chiều dài trục: 77 mm
  • Bản rộng chân đế ngang trục: 335 mm
  • Độ dài chân đế dọc trục: 212 mm



4) Thông số động cơ giảm tốc 5.5hp 4kw mặt bích

Motor giảm tốc 4Kw 5.5Hp mặt bích có đường kính cốt là 40 mm, 50 mm

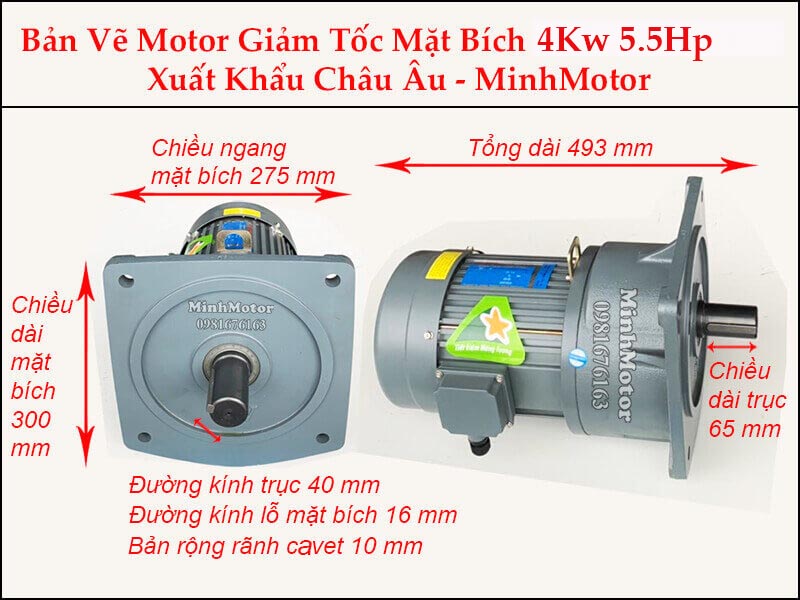

a) Motor giảm tốc 4Kw 5.5Hp mặt bích trục 40

Motor giảm tốc 4Kw 5.5Hp mặt bích trục 40

  • Đường kính trục: 40 mm
  • Tổng dài: 493 mm
  • Chiều dài trục: 65 mm
  • Chiều ngang mặt bích: 275 mm
  • Chiều dài mặt bích: 300 mm
  • Đường kính lỗ mặt bích: 16 mm
  • Bản rộng rãnh cavet: 10 mm



b) Motor giảm tốc 4Kw 5.5Hp mặt bích trục 50

Motor giảm tốc 4Kw 5.5Hp mặt bích trục 50

  • Đường kính trục: 50 mm
  • Tổng dài: 534 mm
  • Chiều dài trục: 77 mm
  • Chiều ngang mặt bích: 319 mm
  • Chiều dài mặt bích: 361 mm
  • Đường kính lỗ mặt bích: 19 mm
  • Bản rộng rãnh cavet: 14 mm



5) Bản vẽ động cơ giảm tốc 5.5Hp 4kw trục vít

Động cơ giảm tốc 4kw 5.5Hp trục vít size 110 có dòng điện ampe định mức là 8.8 (A)

Bản vẽ động cơ giảm tốc 5.5Hp trục vít



6) Động cơ giảm tốc 5.5Hp 4kw trục ra thẳng

Motor giảm tốc 4kw 5.5HP khi giảm tốc độ từ ratio 5.31 tới ratio 15.60 mà tải nặng thì lắp hộp số R 77 trục đường kính là 40 mm

Motor giảm tốc 5.5Hp trục ra thẳng R77



Motor giảm tốc 4kw 5.5HP khi giảm tốc độ từ ratio 19.10 tới ratio 27.88 mà tải nặng thì lắp hộp số R 87 trục đường kính là 50 mm

Motor giảm tốc 5.5Hp trục ra thẳng R87



7) Động cơ giảm tốc 4Kw 5.5hp trục ra 90 độ (5.5Hp)

Động cơ giảm tốc 4kw 5.5HP khi giảm tốc độ từ ratio 20.25 tới ratio 64.75 mà tải nặng thì lắp hộp số K-KA 77, đường kính trục 50 mm

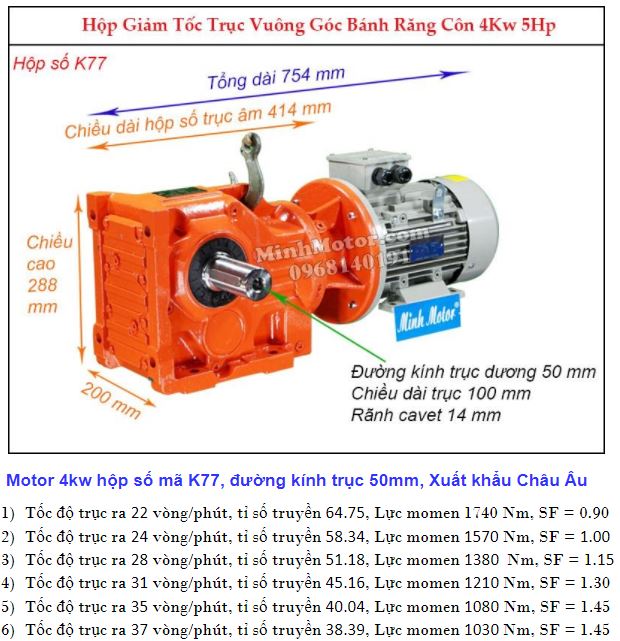

Động cơ giảm tốc 4Kw trục ra 90 độ (5.5Hp) K77

Động cơ giảm tốc 4Kw trục ra 90 độ (5.5Hp) KA77



Động cơ giảm tốc 4kw 5.5HP khi giảm tốc độ từ ratio 36.52 tới ratio 115.82 mà tải nặng thì lắp hộp số K-KA 87, đường kính trục 60 mm

Động cơ giảm tốc 4Kw trục ra 90 độ (5.5Hp) K87

Động cơ giảm tốc 4Kw trục ra 90 độ (5.5Hp) KA87



8) Động cơ giảm tốc 5.5hp 4kw phanh từ

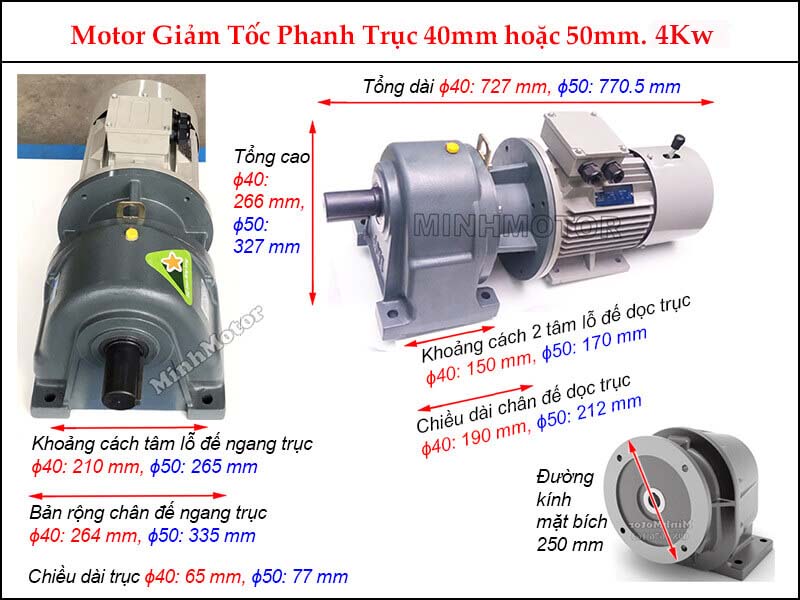

a) Motor phanh 4Kw 5.5Hp liền hộp giảm tốc GHM

Motor giảm tốc 4Kw 5.5Hp phanh từ gắn GHM trục thẳng có tổng dài từ 725 - 768.5 mm

Motor phanh 4Kw 5.5Hp liền hộp giảm tốc GHM

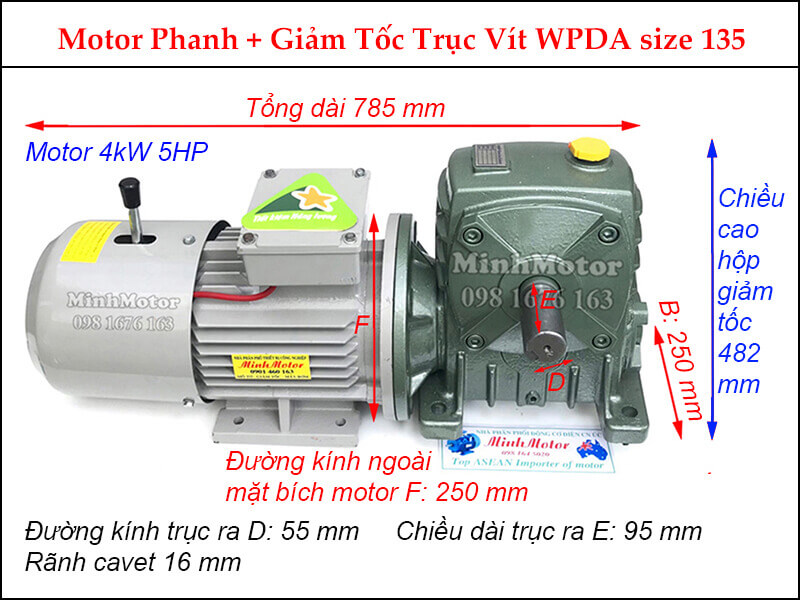

b) Motor phanh 4Kw 5.5Hp liền hộp giảm tốc trục vuông góc WPDA

Motor giảm tốc 4Kw 5.5Hp phanh từ liền WPDA trục vuông góc có đường kính ngoài mặt bích 250 mm

Motor phanh 4Kw 5.5Hp liền hộp giảm tốc trục vuông góc WPDA



c) Motor phanh 4Kw 5.5Hp gắn hộp giảm tốc WPDS

Motor giảm tốc 4Kw 5.5Hp phanh từ liền WPDS bích có tổng cao từ 480 mm

Motor phanh 4Kw 5.5Hp gắn hộp giảm tốc WPDS



Động cơ giảm tốc 4Kw 5.5Hp. Gồm có phần motor và phần gắn với hộp số giảm tốc để giảm tốc độ hoặc điều chỉnh tốc độ – điều tốc. Động cơ giảm tốc chạy chậm hơn motor điện thông thường, nhờ vậy mà người lao động có thể chế ra nhiều cỗ máy hữu ích. Chất lượng động cơ giảm tốc 4Kw 5.5Hp phụ thuộc vào:

  • Chất liệu bánh răng và độ cứng độ chống mòn
  • Độ dày của vỏ gang vỏ thép bọc bên ngoài bánh răng
  • Chất lượng vòng bi bạc đạn, chịu lực chống rung, không bị lỏng
  • Trục động cơ giảm tốc được tôi nhiệt luyện và làm bằng thép chống rỉ hay không.
  • Tôn và đồng của động cơ điện chế tạo ra giảm tốc có làm mát nhanh, tiết kiệm điện hay không.

Các mẫu động cơ giảm tốc 3 pha bán chạy nhất hiện nay có các công suất phổ biến để khách hàng lựa chọn như sau đây:
