Hộp giảm tốc trục vít còn gọi là hộp số giảm tốc trục vít bánh răng là thiết bị truyền gắn vào động cơ điện để người dùng có được tốc độ ưng ý và lực kéo khỏe hơn nhiều lần. Sau đây là các thông tin chính về hộp số trục vít bánh vít.

Nội dung

1) Ứng dụng hộp giảm tốc trục vít bánh vít
2) Ưu điểm của hộp giảm tốc trục vít bánh vít
3) Nhược điểm của hộp số giảm tốc trục vít bánh vít
4) Cấu tạo hộp số trục vít bánh vít
5) Nguyên lý hoạt động hộp giảm tốc trục vít bánh vít
6) Thông số kỹ thuật hộp số giảm tốc trục vít bánh vít
7) Phân loại hộp giảm tốc trục vít bánh vít
8) Lựa chọn tốc độ và tỉ số truyền của hộp giảm tốc trục vít bánh vít
9) Cách lựa chọn hộp số giảm tốc trục vít bánh vít
10) Các hãng sản xuất hộp số giảm tốc trục vít bánh vít uy tín
11) Bảng giá hộp giảm tốc trục vít bánh vít
- a) Giá hộp số trục vít bánh vít theo hãng
- b) Giá hộp giảm tốc trục vít bánh vít theo kích cỡ hộp số (theo size)

1) Ứng dụng hộp giảm tốc trục vít bánh vít

Hộp số động cơ trục vít bánh răng có ứng dụng rộng trên toàn cầu, và phù hợp cho mọi nhà máy ví dụ như:
• Chế tạo các loại máy công nghiệp nâng hạ, tời hàng, cẩu hàng
• Làm băng chuyền hàng hóa vật liệu, làm băng tải
• Làm máy khoan lòng biển lấy dầu khí,
• Làm máy đúc bê tông, máy trộn xi măng
• Chế tạo máy khai thác than, cát, sản xuất thuốc dược liệu, máy ép ván gỗ, máy nạo dừa.
• Làm các máy nghiền ngũ gốc, bột cám, bột ngô rang café

2) Ưu điểm của hộp giảm tốc trục vít bánh vít

Sau đây là lý do mà hộp số motor trục vít bánh vít được áp dụng vào ngành công nghiệp của hơn 150 quốc gia:

• Sản phẩm có giá thành rẻ mà bền
• Có hơn 30 kiểu lắp đặt để lựa chọn, nên phù hợp với mọi cỗ máy
• Diện tích vận hành khá gọn
• Chi phí bảo trì rất thấp
• Hộp số có khả năng tự hãm, nên khi cẩu hàng lên cao như thang máy, sẽ an toàn hơn các loại hộp số khác.
• Làm việc được ngoài trời và kể cả môi trường khắc nghiệt như có nước muối, hóa chất ăn mòn.
• Dễ chế tạo nên sản xuất nhanh, không lo thiếu hàng

3) Nhược điểm của hộp số giảm tốc trục vít bánh vít

Với hộp số vỏ gang, thường là chưa đổ sẵn dầu, bạn sẽ cần chi thêm chút kinh phí vào phần dầu.
Hộp số trục vít 1 cấp thì tỉ số truyền chỉ có tới 100 là hết cỡ, không thể giảm tốc độ chậm hơn.
Tải trọng của loại này không quá 3.5 tấn, không phải là dòng sản phẩm chuyên tải nặng.
Bánh răng đồng thường bị mòn sau 2-3 năm sử dụng, tuổi thọ của hộp số không quá 6 năm.

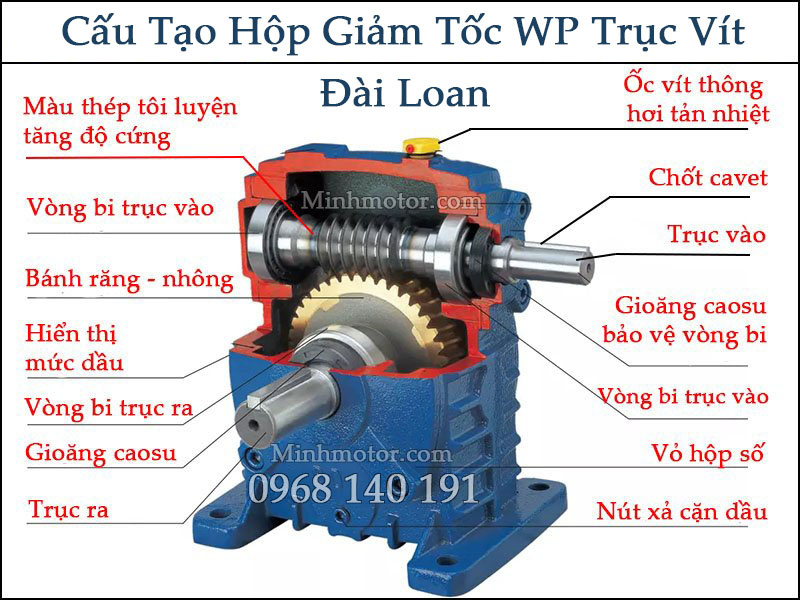

4) Cấu tạo hộp số trục vít bánh vít

Cấu tạo ngoài:
• Vỏ hộp giảm tốc motor trục vít đúc bằng gang nguyên khối hoặc hợp kim nhôm pha thép.
• Có 3 kiểu khuân vò chỉnh là hộp số chân đế, mặt bích và hộp số mặt bích có chân đế
• Chân đế của hộp được đúc gắn liền hoặc rời như 1 phụ kiện gắn kèm
• Trục vào của hộp số trục vít là trục nhận lực từ động cơ, còn gọi là trục nhỏ.
• Trục ra của hộp số là trục phát ra lực kéo, còn gọi là trục lớn
• Cả 2 trục đều có chốt cavet, tiếng anh gọi là key, để nối với puli hoặc khớp nối hoặc mặt bích motor.

Cấu tạo trong:
• Bánh răng đồng thau hoặc bánh răng làm bằng thép nhiệt luyện là bộ phận chịu lực quan trọng nhất, có thể coi là trái tim của hộp số.
• Các ổ bi trục vào và trục ra có vòng bi để chịu lực và giảm ma sát.
• Phần nhớt làm mát hộp số khi vận hành thường có độ sệt lớn hơn dầu diesel
• Gioăng cao su ở đầu trục làm nhiệm vụ ngăn nước mưa và chống bụi sạn
• Nút tải nhiệt để giảm áp suất khi làm việc và đẩy khí nóng ra ngoài khi có ma sát mạnh

5) Nguyên lý hoạt động hộp giảm tốc trục vít bánh vít

Hộp giảm tốc động cơ trục vít bánh vít vận hành bằng cách chuyển đổi chuyển động quay từ trục vào thành chuyển động quay có tốc độ giảm, momen xoắn tăng ở trục ra. Cấu trúc bánh vít - trục vít là cơ quan chính thực hiện nhiệm vụ giảm tốc. Cụ thể quá trình hoạt động như sau:

Trục đầu vào nhận chuyển động vào, làm quay với tốc độ cao nhưng momen xoắn thấp
Trục đầu vào truyền chuyển động làm quay trục vít, tiếp nối làm quay bánh vít. Trong quá trình này, chuyển động chuyển đổi có tốc độ quay thấp hơn nhưng momen xoắn lớn hơn.
Bánh vít truyền chuyển động đến trục đầu ra và đến các thiết bị ứng dụng
Hộp giảm tốc trục vít bánh răng vận hành dựa trên tương tác giữa rãnh xoắn của trục vít và bánh vít. Bằng cách thay đổi kích thước của trục vít và bánh vít, ta có thể điều chỉnh tỉ số giữa tốc độ đầu vào và đầu ra, tạo ra sự giảm tốc cần thiết cho ứng dụng cụ thể.

6) Thông số kỹ thuật hộp số giảm tốc trục vít bánh vít

• Tỉ số truyền của hộp số là số lần tốc độ được giảm đi, tiếng anh gọi là ratio: 60, 50, 40, 30, 20, 10.
• Tốc độ trục ra: 140, 90, 50, 30, 70, 35, 23, vòng phút RPM
• Size của hộp số trục vít bánh răng ký hiệu là: 200, 175, 155, 135, 120, 100, 80, 70, 60 (size là khoảng cách giữa 2 tâm trục ra tới tâm trục vào)
• Công suất motor điện thích hợp là: 0.75kw 1HP, 1.1kw, 1.5kw 2.2kw, 3kw, 3.7kw 4kw, 5.5kw, 7,5kw – 10HP (từ nửa ngựa tới 10 ngựa) được dùng nhiều nhất.
• Lực momen xoắn: 200 Nm tới 1500 Nm

7) Phân loại hộp giảm tốc trục vít bánh vít

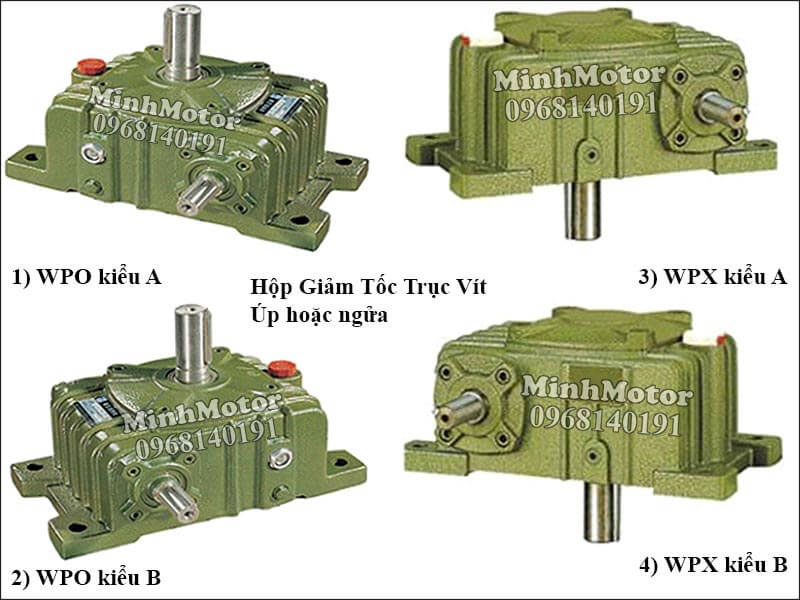

• Hộp số trục vít WP: có nguồn gốc thiết kế từ Đài Loan và nhật, đây là dòng sản phẩm vỏ gang phổ biến nhất Châu Á
• Hộp số trục vít NMRV: là hộp số vỏ nhôm được thiết kế từ Italia của hãng Motorvatio, loại này được dung nhiều nhất tại Châu Âu vì thiết kế quay được 360 độ.
• Hộp số trục vít cốt dương: là loại trục lồi, trục thường nhô ra khoảng 40mm, 50mm, 60mm và 80mm
• Hộp số trục vít cốt âm: còn gọi là hộp số trục lõm, các trục âm này thường có đường kính: 18mm, 25mm, 28mm, 35mm, 42mm và 45mm
• Hộp giảm tốc trục vít mini: là các sản phẩm có kích thước nhỏ hơn 150mm, chuyên dụng cho động cơ servo, step motor và mini motor.
• Hộp giảm tốc trục vít cũ: là các loại hộp số second hand còn gọi là hàng bãi Nhật, các sản phẩm này thường có bánh răng mòn đi từ 10 tới 30%, được thải ra từ các nước tư bản.

8) Lựa chọn tốc độ và tỉ số truyền của hộp giảm tốc trục vít bánh vít

Hộp giảm tốc trục vít bánh răng được xác minh tốc độ trục ra thông qua tốc độ mô tơ chia cho tỉ số truyền của hộp số.
• Tỉ số truyền hộp giảm giảm tốc = 5, trục ra quay 280 vòng /1 phút (còn gọi là 280 RMP).
• Tỉ số truyền hộp số = 10, trục ra quay 140 vòng /1 phút
• Tỉ số truyền 15, trục ra quay 93 vòng /1 phút
• Tỉ số truyền 20, trục ra quay 70 vòng /1 phút
• Tỉ số truyền 25, trục ra quay 56 vòng /1 phút
• Giảm tốc trục vít 1/30, trục ra quay 47 vòng /1 phút
• Tỉ số truyền 40, trục ra quay 35 vòng /1 phút
• Tỉ số truyền 50, trục ra quay 28 vòng /1 phút
• Tỉ số truyền 60, trục ra quay 23 vòng /1 phút
• Tỉ số truyền 150, trục ra quay 10 vòng /1 phút
• Tỉ số truyền 100, trục ra quay 15 vòng /1 phút
• Tỉ số truyền 200, trục ra quay 7 vòng /1 phút

9) Cách lựa chọn hộp số giảm tốc trục vít bánh vít

Khi lựa chọn hộp giảm tốc trục vít bánh răng cần xem xét một số yếu tố quan trọng đảm bảo phù hợp với yêu cầu và điều kiện ứng dụng. Cụ thể:

Tỷ số giảm tốc: Tỷ số giảm tốc là sự chênh lệch giữa tốc độ đầu vào và tốc độ đầu ra của hộp giảm tốc. Tỷ số giảm tốc được tính bằng cách chia tốc độ đầu vào cho tốc độ đầu ra.
Mô men xoắn đầu vào: Xác định mô men xoắn đầu vào mà hộp giảm tốc cần phải chịu đựng, đảm bảo thiết bị tải tốt, không gây hỏng hóc hoặc suy giảm hiệu suất.
Tốc độ đầu vào và đầu ra: Yếu tố này liên quan đến yêu cầu ứng dụng của bạn và các thông số kỹ thuật của hộp giảm tốc. Đảm bảo hộp giảm tốc có khả năng đáp ứng tốc độ quay mong muốn mà không gây quá tải hoặc hỏng hóc.
Hiệu suất: Xem xét hiệu suất của hộp giảm tốc để đảm bảo sự tối ưu trong việc chuyển đổi năng lượng. Hiệu suất được đo bằng phần trăm (%). Chọn hộp giảm tốc có hiệu suất cao để giảm mất công suất và tiêu thụ năng lượng.
Kích thước và trọng lượng: Xem xét không gian và trọng lượng cho phép lắp đặt hộp giảm tốc đảm bảo an toàn cũng như hiệu quả vận hành.

10) Các hãng sản xuất hộp số giảm tốc trục vít bánh vít uy tín

Trên thị trường có nhiều hãng sản xuất hộp số giảm tốc trục vít bánh vít nhưng một số cái tên được người dùng đánh giá cao bao gồm:

a) Hộp giảm tốc trục vít bánh vít SEW-Eurodrive

SEW-Eurodrive là một trong những nhà sản xuất hàng đầu về các hệ thống truyền động và hộp giảm tốc. Họ cung cấp một loạt các loại hộp giảm tốc trục vít bánh vít 1 cấp chất lượng cao cho nhiều ứng dụng công nghiệp.

b) Hộp số trục vít bánh vít Nord Drivesystems

Nord Drivesystems cũng là một nhà sản xuất hàng đầu trong lĩnh vực truyền động và hộp giảm tốc. Hộp số trục vít bánh răng của Nord đa dạng với nhiều kích thước và tỷ số giảm tốc khác nhau.

c) Hộp số giảm tốc trục vít bánh vít Bonfiglioli

Bonfiglioli là một hãng chuyên sản xuất các hệ thống truyền động và hộp giảm tốc. Các loại hộp giảm tốc trục vít bánh răngcủa Bonfiglioli đa dạng, chất lượng, được dùng cho nhiều ngành công nghiệp khác nhau.

d) Hộp số trục vít bánh vít Wittenstein

Wittenstein là một nhà sản xuất uy tín trong lĩnh vực hộp giảm tốc và truyền động chính xác cao. Các loại hộp số trục vít bánh răng Wittenstein đa dạng với độ chính xác và độ tin cậy cao.

e) Hộp số trục vít bánh vít STM Spa

STM Spa là một công ty Ý chuyên về sản xuất các hệ thống truyền động và hộp giảm tốc. Họ cung cấp các loại hộp giảm tốc trục vít bánh vít 2 cấp, 1 cấp cho nhiều ngành công nghiệp, bao gồm cả ứng dụng công nghiệp nặng.
