Động cơ phòng nổ 2hp 1.5kw còn gọi là motor chống cháy nổ 2hp 1.5kw hoặc motor phòng nổ 2hp 1.5kw, là động cơ có vỏ dày bằng gang, thép, sắt đặc, cầu điện bằng nhựa cách điện cao cấp hoặc bằng sứ, bọc trong vỏ hộp thép để chống chập điện, rò điện ra ngoài.
1) Thông số kỹ thuật motor phòng nổ 2hp 1.5kw
- Số vòng quay: 1400, 1500, 2900, 3000 vòng phút
- Dòng điện Ampe định mức (A) = 3.7
- Lực momen xoắn của trục ra motor (N.m) = 5.2 Nm
- Dây đồng cấp chịu nhiệt cấp F
- Động cơ có vỏ dày bằng gang, thép, sắt đặc
- Cầu điện cao cấp chống chập điện rò điện
- Ký hiệu: EX - YB2 - (YB3, YBX3)
a) Motor phòng cháy nổ 2Hp 1.5kw chân đế

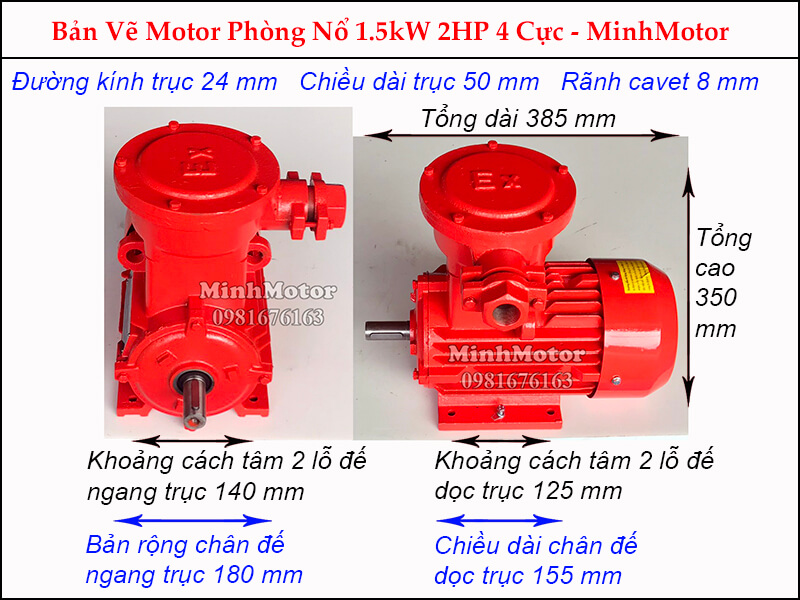

Loại 1: Motor phòng cháy nổ 2Hp 1.5kw 4 cực chân đế
- Đường kính trục = 24mm. Rãnh canvet = 8mm
- Tốc độ vòng ra 4 cực 4 pole từ 1400 -1500 vòng/phút
- Mã motor: YB2-90L-4.B3
Loại 2: Motor phòng cháy nổ 2Hp 1.5kw 6 cực chân đế
- Đường kính trục = 24mm
- Số vòng quay: 900, 1000 vòng phút
- Mã motor: YB2-90S-6.B3
Loại 3: Motor phòng cháy nổ 2Hp 1.5kw 2 cực chân đế
- Đường kính trục = 24mm
- Số vòng quay: 2900, 3000 vòng phút
- Mã motor: YB2-90S-2.B3
b) Motor phòng cháy nổ 2Hp 1.5kw mặt bích

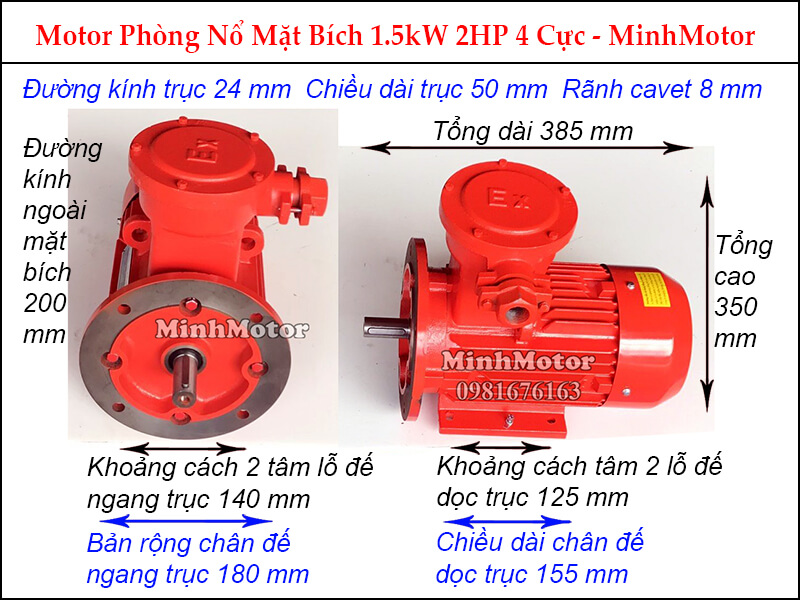

Loại 1: Bản vẽ Motor điện 3 pha phòng nổ 2Hp 4 cực mặt bích có:
- Đường kính cốt trục = 24mm
- Đường kính ngoài mặt bích = 200mm
- Mã motor: YB2-90L-4.B35
Loại 2: Bản vẽ Motor điện 3 pha phòng nổ 2Hp 2 cực mặt bích
- Đường kính cốt trục = 24mm
- Đường kính ngoài mặt bích = 200mm
- Mã motor: YB2-90S-2.B35
Loại 3: Bản vẽ Motor điện 3 pha phòng nổ 2Hp 6 cực mặt bích
- Mã motor: YB2-100L-6.B35
- Đường kính cốt trục: 28mm
- Đường kính ngoài mặt bích: 250mm
- Tổng chiều dài động cơ phòng nổ: 425mm
Mời tham khảo chi tiết motor phòng nổ 2hp 1.5kw trong video dưới đây:
2) Phân loại Motor phòng nổ 2hp 1.5kw
a) Motor phòng nổ 2Hp 1.5kw liền giảm tốc chân đế
- Đường kính trục ra: 32mm
- Mã motor Ex: YB2 - YB3 - Y3 90L + hộp số GHM32
- Số vòng quay trục ra từ 467 - 7 vòng/phút
b) Động cơ phòng nổ 2Hp 1.5kw liền giảm tốc mặt bích
- Đường kính trục ra: 32mm
- Kích thước mặt bích hộp số: 223x242 mm
- Mã motor Ex: YB2 - YB3 - Y3 90L + hộp số GVM32
c) Động cơ phòng nổ 2hp 1.5kw hộp số trục vuông góc NMRV
Loại 1: Động cơ phòng nổ 1.5kw 2hp lắp hộp số NMRV cốt âm
- Đường kính cốt âm: 28mm
- Rãnh cavet: 8mm
- Mã hàng hộp số: NMRV size 75 (B5)
Loại 2: Động cơ phòng nổ 1.5kw 2hp lắp hộp số NMRV cốt dương
- Đường kính trục dương: 28mm
- Chiều dài trục: 60mm
d) Động cơ phòng nổ 2hp 1.5kw hộp số bánh vít WPDS
- Khi lắp với hộp số WPDS size 80
- Đường kính trục ra: 32mm
- Chiều dài trục ra: 85mm
- Mã motor Ex: YB2 - YB3 - Y3 112M + hộp mang tải WPDS size 80
- Khi lắp với hộp số WPDS size 100
- Đường kính trục ra: 38mm
- Đường kính mặt bích: 250mm
e) Motor phòng cháy nổ 2hp 1.5kw hộp số bánh vít WPDA
- Khi lắp với hộp số WPDA size 80
- Đường kính trục ra: 32mm
- Mã motor Ex: YB2 - YB3 - Y3 90L + hộp số trục vít WPDA size 80
- Trục vào phía dưới, đường kính: 24mm
- Khi lắp với hộp số WPDA size 100
- Đường kính trục ra: 38mm
- Đường kính mặt bích: 200mm
f) Motor phòng cháy nổ 2hp 1.5kw hộp mang tải cycloid
Loại 1: Motor phòng cháy nổ 2hp 1.5kw XWD3 chân đế
Loại 2: Motor phòng cháy nổ 2hp 1.5kw XWD4 chân đế
Loại 3: Motor phòng cháy nổ 2hp 1.5kw XLD3 mặt bích
Loại 4: Động cơ phòng nổ 2hp 1.5kw XLD4 mặt bích
3) Ứng dụng motor phòng nổ 1.5kw 2hp
Motor phù hợp lắp đặt trong nhà máy cần có dây điện 3 pha dày, chịu dòng Ampe lớn, vì làm trong môi trường độ ẩm cao hoặc rủi ro cao.
- Sử dụng trong hầm như khoan đường xuyên núi, gầm của tàu chở container,...
- Cơ sở nấu chảy kim loại để đúc vật dụng nhà bếp, các xưởng luyện kim
- Nhà máy lọc dầu, nơi làm việc có dầu diesel, dầu hỏa, giàn khoan dầu biển Đông,...
