Động cơ phòng nổ 11kW 15HP (motor chống cháy nổ 15HP, motor phòng nổ 11kW) là motor điện 3 pha vỏ gang chịu nổ, hộp cực kín với cầu đấu sứ hoặc nhựa chịu nhiệt, ký hiệu dòng YBX3, dùng cho bơm, quạt, máy nén công suất vừa ở nơi có khí hoặc bụi dễ cháy. Bản 4 cực cỡ vỏ 160M, trục 42 mm, bích 350 mm, quay khoảng 1460 vòng/phút, dòng định mức khoảng 22 A ở 380V, hiệu suất khoảng 89,8%, mô-men trục khoảng 72 Nm.
Motor ghép được hộp số trục vít tải nặng WPDS200 và WPDA200, trục ra 70 mm, dài trục 125 mm, trục vào phía dưới 42 mm. Tần số 50Hz, cách điện cấp F.
Mục lục
1. Thông số kỹ thuật motor phòng cháy nổ 15Hp 11kw
- Số vòng quay: 1400, 1500, 2900, 3000 vòng phút
- Kiểu lắp: chân đế và mặt bích
- Dòng điện Ampe định mức (A) = 22.1
- Tần số: 50Hz
- Hiệu suất chuyển hóa thành điện năng, Eff % ƞ = 89.8
- Lực momen xoắn của trục ra motor (N.m) = 72 Nm
- Cấp cách nhiệt F
- Ký hiệu: Ex d – dòng YBX3
a. Motor phòng cháy nổ 15Hp 11kw chân đế

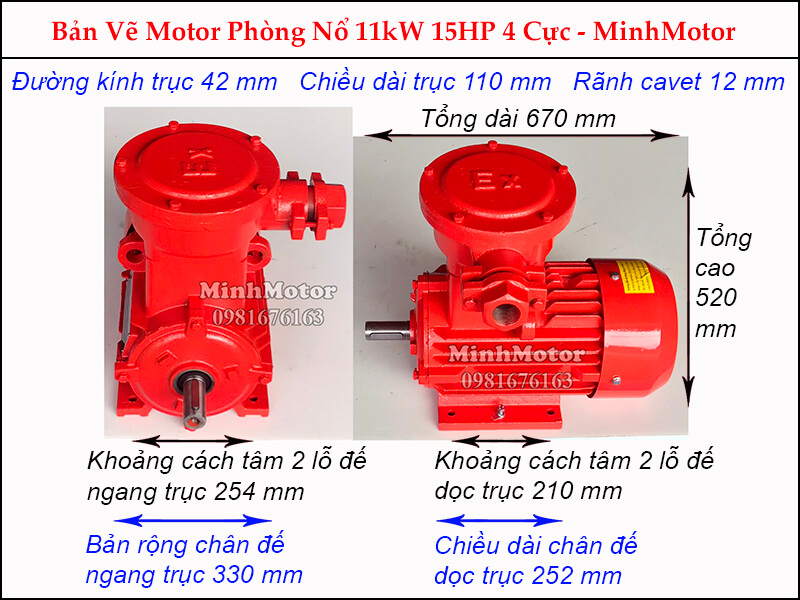

Loại 1: Bản vẽ motor phòng cháy nổ 15Hp 11kw 4 cực chân đế
- Đường kính trục = 42mm
- Tốc độ 1400 -1500 vòng/phút, 4 pole, 4 cực.
- Mã motor : YBX3-160M-4.B3
b. Motor phòng cháy nổ 15Hp 11kw mặt bích

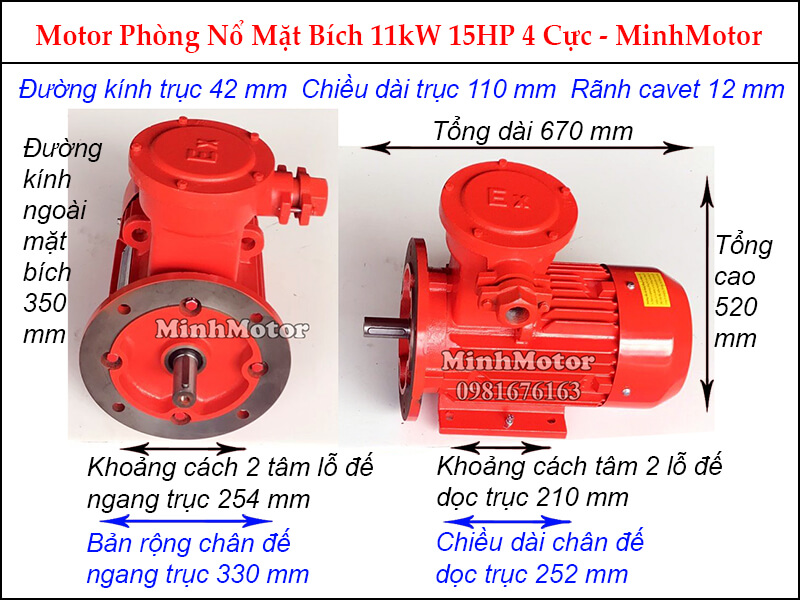

Bản vẽ motor điện 3 pha phòng nổ 15Hp 4 cực mặt bích có:
- Đường kính cốt trục = 42mm
- Đường kính ngoài mặt bích = 350mm
- Mã motor : YBX3-160M-4.B35
Mời tham khảo video motor phòng nổ 15hp 11kw 3 pha dưới đây:
2. Phân loại động cơ phòng nổ 15hp 11kw
a. Động cơ phòng nổ 11kw 15hp hộp số bánh vít WPDS
- Đường kính trục ra: 70mm
- Chiều dài trục ra: 125mm
- Mã motor Ex: YBX3-160M+ hộp mang tải WPDS size 200
b. Motor phòng cháy nổ 15hp 11kw hộp số bánh vít WPDA
- Đường kính trục ra: 70mm
- Mã motor Ex: YBX3-160M + hộp số trục vít WPDA size 200
- Trục vào phía dưới, đường kính: 42mm
3. Thông số điện động cơ phòng nổ 11kW 15HP
| Thông số | Motor phòng nổ YBX3 11kW 4 cực |
| Mã chân đế / mặt bích | YBX3-160M-4.B3 / YBX3-160M-4.B35 |
| Trục, bích | 42 mm, bích 350 mm |
| Tốc độ | khoảng 1460 vòng/phút |
| Điện áp | 3 pha 380V, 50Hz (đấu tam giác, theo tem) |
| Dòng định mức ở 380V | khoảng 22 – 22,6 A |
| Mô-men trục | khoảng 72 Nm |
| Dòng khởi động trực tiếp | khoảng 150 – 160 A (6,5 – 7 lần định mức) |
| Khởi động sao – tam giác | dòng khởi động giảm còn khoảng 1/3 |
| Cấp phòng nổ | Ex d IIB T4 hoặc Ex d IIC T4 (theo tem) |
| Aptomat, cáp nguồn | Aptomat khoảng 40 – 50 A, cáp đồng 6 – 10 mm², ốc siết cáp phòng nổ |
- Dòng và mô-men là số tham khảo, số đúng ghi trên tem.
- Motor 11kW + WPDS200, WPDA200: trục ra 70 mm, mô-men cho phép xem catalog hộp.
- Cấp T4: bề mặt tối đa 135 °C.
- Hộp số ghép kèm là hộp thường: vùng lắp đặt cho phép xem catalog.
4. Ứng dụng động cơ phòng nổ 11kW và ví dụ bơm hóa chất axit axetic chuyển bồn
- Bơm hóa chất axit axetic đặc từ bồn chứa sang bồn pha trong nhà máy dệt nhuộm, cao su, thực phẩm.
- Bơm nạp methanol, ethanol vào xe bồn tại kho hóa chất.
- Bơm tuần hoàn dung môi trong tháp chưng cất thu hồi dung môi xưởng in bao bì.
- Máy khuấy bồn phản ứng sản xuất keo, nhựa alkyd có hơi xylen.
- Bơm axit trong bồn có sinh hydro (axit sunfuric, HCl ăn mòn bồn thép) — chọn tem nhóm IIC.

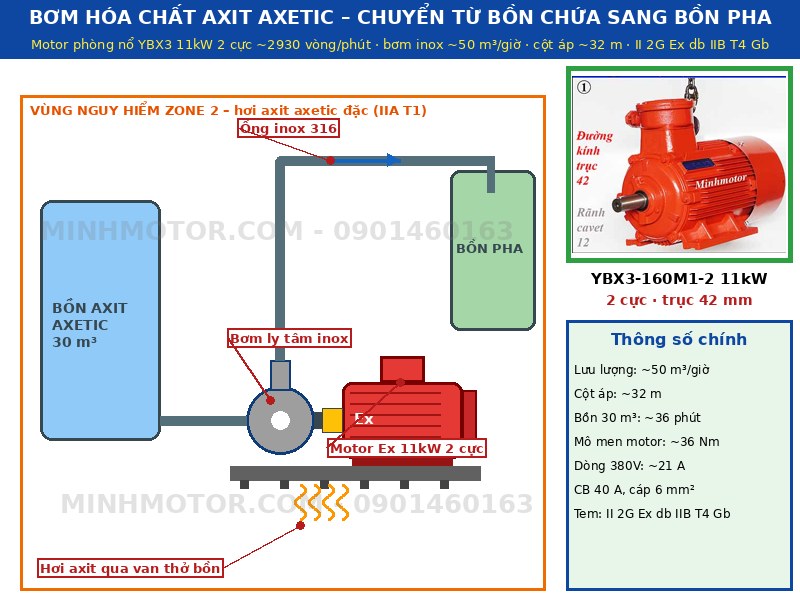

a. Bơm axit axetic 50 m³/giờ dùng motor phòng nổ 11kW 2 cực
- Máy: bơm ly tâm inox 316 phớt cơ khí kép, ~50 m³/giờ, cột áp ~32 m.
- Chuyển axit axetic từ bồn chứa 30 m³ sang bồn pha cách ~80 m, cao ~12 m.
- Khu vực Zone 2: khu bồn ngoài trời có đê bao; hơi axit chỉ thoát qua van thở, khi rò phớt.
- Chất gây nổ: axit axetic đặc, chớp cháy ~40°C, nhóm IIA, tự bốc cháy ~485°C.
- Motor YBX3-160M1-2 11kW 2 cực ~2930 vòng/phút; tem II 2G Ex db IIB T4 Gb.
b. Cách bơm axit axetic chuyển bồn vận hành
- Mở van đáy bồn chứa, van hút, mồi đầy bơm trước khi chạy.
- Bấm chạy tại nút phòng nổ cạnh bơm; khởi động từ đặt ở phòng điện ngoài khu bồn.
- Bồn pha có công tắc mức cao cắt bơm tự động.
- Chuyển 30 m³ mất ~36 phút.
- Xong ca súc rửa đường ống bằng nước, xả về hố thu có trung hòa.
c. Tính lưu lượng và công suất motor phòng nổ 11kW cho bơm axit
- Công suất thủy lực: 1050 × 9,81 × (50 / 3600) × 32 ≈ ~4,6 kW.
- Hiệu suất bơm inox ~0,6 → ~7,6 kW; thêm dư ~30% cho phớt kép, khởi động → 11kW.
- Mô-men motor: 9550 × 11 / 2930 ≈ ~36 Nm.
- Dòng ~21 A ở 380V; CB 40 A, cáp 6 mm²; khởi động sao – tam giác.
d. Vì sao chọn motor phòng nổ 11kW 2 cực tem ATEX cho bơm axit axetic
- Axit axetic chớp cháy ~40°C: mùa nắng bồn ngoài trời trên 40°C là hơi đủ bắt lửa.
- Nhóm IIA, tự bốc cháy cao: tem IIB T4 dư cả nhóm khí lẫn nhiệt độ.
- 2 cực đạt cột áp ~32 m với cánh nhỏ, thân bơm inox gọn, rẻ hơn.
- Hơi axit ăn mòn: chọn vỏ sơn epoxy, bu lông inox, ốc siết cáp inox.
5. Ưu điểm của motor chống cháy nổ 15HP 11kW
- Vỏ gang dày chịu nổ, khe ghép dập lửa, an toàn cho vùng khí dễ cháy.
- Vỏ 160M, trục 42 mm, bích 350 mm theo chuẩn IEC.
- Hiệu suất khoảng 89,8%, tiết kiệm điện khi chạy liên tục.
- Khởi động được kiểu sao – tam giác, giảm sụt áp lưới.
- Ghép hộp trục vít tải nặng WPDS200, WPDA200 trục 70 mm.
6. Câu hỏi thường gặp về động cơ phòng nổ 11kW 15HP
- Tiêu chuẩn chống cháy nổ ATEX là gì? Là bộ quy định của Liên minh châu Âu về thiết bị dùng trong môi trường dễ nổ (chỉ thị 2014/34/EU). Thiết bị đạt ATEX có dấu Ex trong hình lục giác và ký hiệu nhóm, loại thiết bị.
- Chuẩn ATEX ký hiệu II 2G nghĩa là gì? II: thiết bị dùng trên mặt đất, không phải hầm lò. 2: loại thiết bị cho Zone 1 (và Zone 2). G: dùng cho khí, hơi. Ví dụ tem II 2G Ex db IIB T4 Gb.
- ATEX khác IECEx thế nào? ATEX là quy định bắt buộc ở châu Âu; IECEx là hệ thống chứng nhận quốc tế theo IEC 60079. Kỹ thuật gần như giống nhau; một motor có thể có cả hai chứng nhận.
- Chứng chỉ ATEX của motor phòng nổ là gì? Là giấy chứng nhận kiểu do tổ chức được châu Âu chỉ định cấp, ghi số chứng nhận trên tem. Mua hàng nên xin bản sao và đối chiếu số trên tem.
- Motor phòng nổ hàng Trung Quốc có chứng chỉ ATEX không? Có loại có, có loại chỉ có chứng nhận trong nước (CNEx, NEPSI). Hàng chỉ có CNEx vẫn đạt kỹ thuật theo GB 3836 tương đương IEC 60079; dự án yêu cầu ATEX thì phải hỏi rõ trước khi mua.
- Bơm axit có cần motor phòng nổ không? Tùy loại axit. Axit axetic, axit formic đặc cháy được nên cần. Axit sunfuric, HCl không cháy; chỉ cần motor phòng nổ khi axit ăn kim loại sinh hydro trong bồn kín.
- Motor phòng nổ 11kW dùng cho bơm axit axetic được không? Được, với tem nhóm IIA trở lên. Tem II 2G Ex db IIB T4 Gb dùng được cả Zone 1 và Zone 2 của khu bồn axit.
- Motor phòng nổ 11kW 2 cực dòng điện bao nhiêu? ~21 A ở 380V đấu tam giác khi chạy. Khởi động sao – tam giác, rơ le nhiệt chỉnh ~22 A.
- Lắp motor phòng nổ ở khu hóa chất ăn mòn cần lưu ý gì? Chọn vỏ sơn epoxy, bu lông inox, ốc siết cáp inox hoặc đồng mạ niken. Đặt motor cao hơn sàn đê bao để không ngâm axit khi tràn.
- Bao lâu kiểm tra motor phòng nổ khu axit? 3 tháng một lần: xem gỉ bu lông nắp, gỉ mặt ghép, ốc siết cáp. Môi trường axit làm gỉ nhanh hơn môi trường thường gấp nhiều lần.
- Bu lông nắp hộp cực bị gỉ có thay bằng bu lông thường được không? Không. Bu lông nắp Ex d có cấp bền quy định; thay đúng cấp bền, đúng chiều dài, ưu tiên bu lông inox của hãng.
- Mặt ghép vỏ motor bị axit ăn rỗ thì xử lý sao? Mặt ghép rỗ sâu là mất khe dập lửa, phải gửi hãng hoặc xưởng có chứng nhận sửa chữa thiết bị Ex. Không mài, không hàn đắp tại chỗ.
- Motor bơm axit chạy rung, dòng tăng là lỗi gì? Thường do cánh bơm bị ăn mòn mất cân bằng hoặc phớt cơ khí bó. Kiểm tra cánh, phớt; đo dòng vượt ~21 A là dừng bơm.
- Motor bơm axit bị nước lọt vào hộp cực xử lý sao? Cắt điện, lau khô, sấy cầu đấu, thay gioăng nắp và ốc siết cáp. Đo cách điện đạt trên 1 MΩ mới chạy lại.
