Động cơ phòng nổ 7.5kW 10HP dòng YBX3, vỏ gang chịu nổ, 4 cực vỏ 132M và 2 cực vỏ 132S trục 38 mm, bích 300 mm, dòng khoảng 15,4 A ở 380V, lắp hộp số NMRV130, WPDS, WPDA, cyclo XWD5 – XWD7.

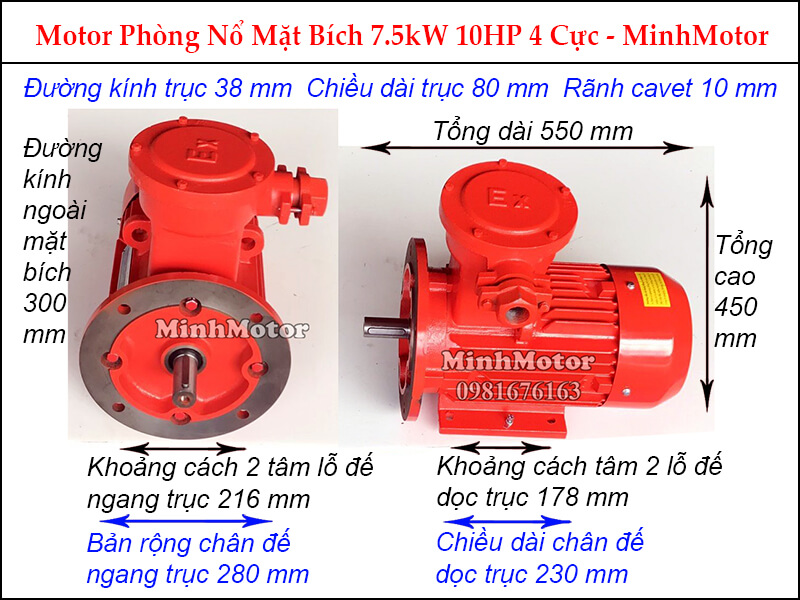

Động cơ phòng nổ 7.5kW 10HP (motor chống cháy nổ 10HP, motor phòng nổ 7.5kW) là motor điện 3 pha vỏ gang chịu nổ, hộp cực kín, ký hiệu dòng YBX3, tần số 50Hz, cách điện cấp F, dùng cho bơm, quạt, máy nén ở nơi có khí hoặc bụi dễ cháy. Bản 4 cực cỡ vỏ 132M, trục 38 mm, bích 300 mm, quay khoảng 1440 – 1460 vòng/phút, dòng định mức khoảng 15,4 A ở 380V, mô-men trục khoảng 49 Nm.

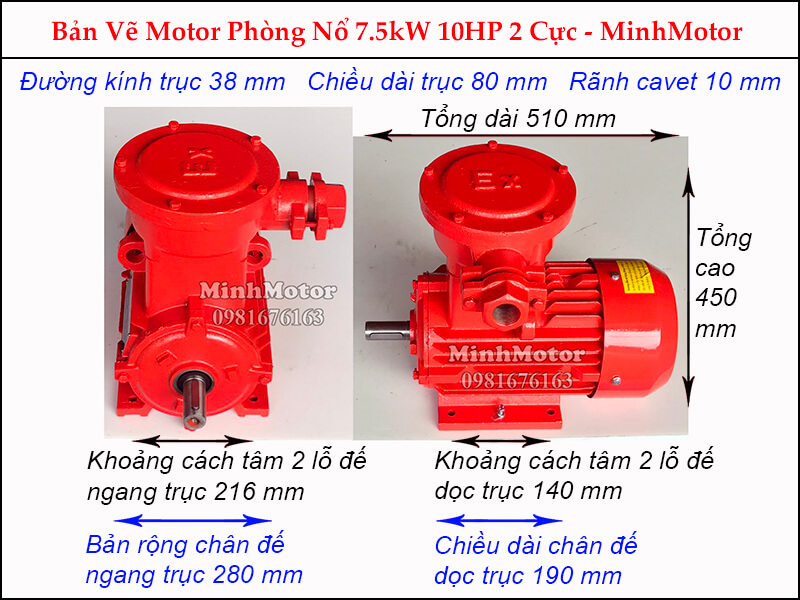

Bản 2 cực dùng vỏ 132S, trục 38 mm, khoảng 2900 vòng/phút. Motor ghép hộp NMRV130 trục 45 mm, WPDS/WPDA 155 và 175 (trục 60 – 65 mm) và cyclo XWD5, XWD6, XWD7, XLD5, XLD6, XLD7 (dòng B tương đương BWD3, BWD4, BWD5).
Hiệu suất bơm dầu nóng ~0,5 → ~3,7 kW lúc dầu nóng; khởi động dầu nguội ~30°C đặc gấp nhiều lần, công suất lên ~6–7 kW.
Motor 7.5kW: mô-men ~24,7 Nm, dòng ~15 A ở 380V; CB 32 A, cáp 4 mm².
d. Vì sao chọn motor phòng nổ 7.5kW 2 cực tem T3 cho bơm dầu nóng
Bơm ly tâm 2 cực ~2900 vòng/phút đạt cột áp ~32 m với cánh nhỏ, thân bơm gọn.
Công suất chọn theo lúc khởi động dầu nguội, không theo lúc chạy nóng.
Sương dầu tải nhiệt tự bốc cháy trên ~300°C: tem T3 (≤200°C) đạt; T4 dư thêm.
Gối đỡ tản nhiệt giữ mặt bích motor dưới ~80°C dù dầu trong bơm ~280°C.
5. Ưu điểm của motor chống cháy nổ 10HP 7.5kW
Vỏ gang dày chịu nổ, mặt ghép dập lửa, cầu đấu sứ hoặc nhựa chịu nhiệt.
Vỏ 132M trục 38 mm theo chuẩn IEC, dễ thay thế motor cùng cỡ.
Khởi động được kiểu sao – tam giác, giảm dòng khởi động cho lưới yếu.
Dây đồng cách điện cấp F, chạy liên tục nhiều ca.
Ghép hộp tải nặng WPDA175, NMRV130, cyclo XWD7 cho máy khuấy, băng tải.
6. Câu hỏi thường gặp về động cơ phòng nổ 7.5kW 10HP
Ký hiệu chống nổ trên tem motor đọc thế nào? Ví dụ Ex db IIB T3 Gb: Ex là thiết bị chống nổ; db là vỏ chịu nổ mức b; IIB là nhóm khí; T3 là nhiệt độ bề mặt tối đa 200°C; Gb là mức bảo vệ dùng cho Zone 1 và Zone 2.
Các chữ cái trên thiết bị chống nổ nghĩa là gì? d: vỏ chịu nổ; e: tăng cường an toàn; n, ec: không phát tia lửa; p: vỏ áp suất dương; i: an toàn tia lửa; m: đổ keo; o: ngâm dầu; q: đổ cát; t: chống bụi. Chữ a, b, c đi sau là mức bảo vệ Ga/Gb/Gc.
Code chống nổ Exd II BT4 có giống Ex db IIB T4 Gb không? Giống về ý nghĩa. Exd II BT4 là cách viết cũ, hay gặp trên tem hàng Trung Quốc; Ex db IIB T4 Gb là cách viết theo IEC 60079 bản mới, thêm mức bảo vệ Gb.
Tiêu chuẩn phòng nổ Exd II BT4 dùng được ở đâu? Ở Zone 1, Zone 2 có khí nhóm IIA, IIB với nhiệt độ tự bốc cháy trên 135°C: xăng, dầu, cồn, gas, dung môi sơn, etylen. Không dùng nơi có hydro, axetylen.
Tem motor phòng nổ cần có những gì? Hãng sản xuất, model, công suất, điện áp, dòng điện, tốc độ, ký hiệu Ex đầy đủ, số giấy chứng nhận, tổ chức chứng nhận, năm sản xuất, nhiệt độ môi trường cho phép.
Bơm dầu tải nhiệt có cần motor phòng nổ không? Cần khi phòng lò được phân vùng do sương dầu nóng, hơi dung môi. Dầu tải nhiệt chạy trên điểm chớp cháy nên rò ra là thành sương dễ cháy.
Motor phòng nổ 7.5kW 2 cực dòng điện bao nhiêu? ~15 A ở 380V đấu sao, ~26 A ở 220V đấu tam giác. Motor 7.5kW thường khởi động sao – tam giác để giảm dòng khởi động.
Lắp motor phòng nổ cho bơm dầu nóng cần chú ý gì? Căn đồng tâm khi bơm đã nóng, vì thân bơm giãn nở làm lệch tâm so với lúc lắp nguội. Không bọc bông cách nhiệt lên motor.
Bao lâu bảo dưỡng motor bơm dầu tải nhiệt? 6 tháng: kiểm tra ổ bi, nhiệt độ mặt bích, ốc siết cáp. Ổ bi phía đầu trục nóng hơn, thay sau ~12.000–15.000 giờ.
Có được thay tem motor phòng nổ bị mờ không? Không tự in lại. Tem gốc là bằng chứng chứng nhận; tem mờ thì liên hệ nhà sản xuất cấp lại theo số seri.
Motor bơm dầu nóng chạy nóng hơn bình thường là lỗi gì? Thường do nhiệt dầu truyền ngược qua trục khi gối đỡ tản nhiệt bám bẩn, hoặc ổ bi khô mỡ. Vệ sinh cánh tản nhiệt gối đỡ, châm mỡ chịu nhiệt.
Bơm dầu tải nhiệt kêu rít, rung khi mới khởi động là lỗi gì? Thường do dầu còn lẫn nước, khí làm bơm xâm thực. Chạy gia nhiệt chậm qua mốc ~100–110°C để đuổi nước, xả khí ở bình giãn nở.
Motor nhảy CB lúc khởi động sáng sớm là lỗi gì? Do dầu nguội đặc làm dòng khởi động kéo dài. Mở van tuần hoàn tắt, đóng bớt van đẩy khi khởi động, hoặc dùng khởi động sao – tam giác.
