Hộp Giảm Tốc Cyclo 4Hp 3Kw

6.221 reviews

Hộp giảm tốc cyclo 4HP 3kw còn gọi là motor cyclo 4HP 3kw. Cấu tạo gồm động cơ 4 pole gắn hộp số XWD4, XWD5, XWD6, XWD7, BWD2, BWD3, BWD4 chân đế hoặc XLD3, XLD5, XLD6, XLD7, BLD2, BLD3, BLD4 mặt bích.

Hộp giảm tốc cyclo 1 cấp: tỉ số truyền ratio = 7, 11, 17, 23, 29, 35, 43, 59, 71, 87

Hộp giảm tốc cyclo 2 cấp: tỉ số truyền ratio = 121, 187, 289, 391, 473, 595, 731, 841, 1003

1) Hộp giảm tốc BWD2 chân đế motor 3kw 4HP

a) Hộp số BWD2 trục 45 mã động cơ 100

  • Đường kính trục: 45mm
  • Tỷ số truyền, ratio phù hợp: i = 11, 17, 23, 29, 35, 43
    • Gắn động cơ 1400 vòng (3kw, 2.2kw) thì số vòng ra tương ứng= 127, 82, 60, 48, 40, 33  vòng/phút
    • Gắn động cơ 960 vòng (1.5kw, 1.1kw, ) số vòng ra như sau= 87, 56, 41, 33, 27, 22 vòng/phút

b) Motor cyclo 3kw 4HP chân đế trục ra 45

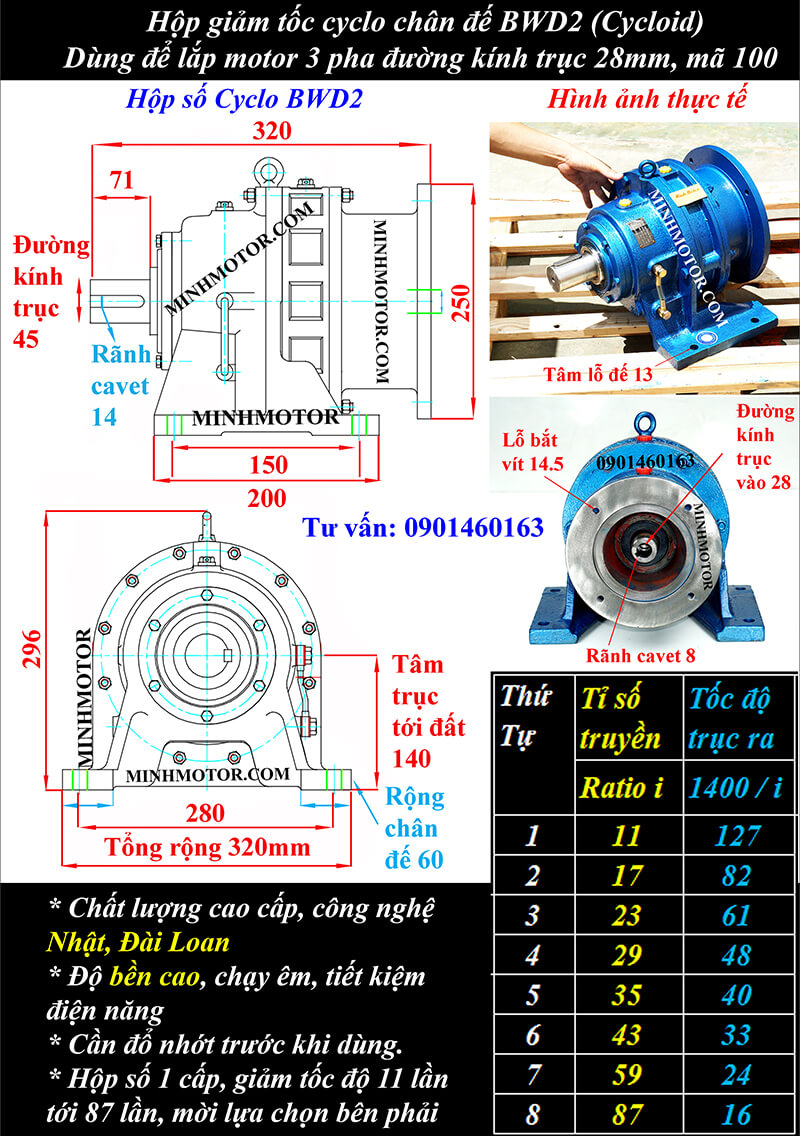

Hộp giảm tốc BWD2 lắp với motor 4HP 3kw được ưu chuộng nhất bản vẽ như hình dưới đây:

  • Motor cyclo 3kw BWD2, i= 11, lực momen= 290 N.m
  • Motor cyclo3kw BWD2, i= 17, lực momen= 448 N.m
  • Động cơ cycloid 3kw BWD2, i= 23, lực momen ~445 N.m
  • Động cơ cycloid 3kw BWD2, i= 29, lực momen ~ 373 N.m
  • Motor cycloid 3kw BWD2, i= 35, lực momen ~ 307 N.m
  • Motor cycloid 3kw BWD2, i= 43, lực momen= 377 N.m

2) Hộp giảm tốc BWD3 motor 3kw 4HP

a)  Hộp số BWD3 chân đế trục 55 mã motor 100

  • Đường kính cốt trục 55mm
  • Tỷ số truyền hay dùng: i = 29, 35, 43, 59, 71
    • Lắp motor tốc độ 1400 vòng (3kw, 2.2kw) thì vòng ra tương ứng 48, 40, 33, 24, 20 vòng/phút
    • Lắp motor tốc độ 960 vòng (1.5kw, 1.1kw, ) trục ra quay tương ứng = 33, 27, 22, 16, 13 vòng/phút

b) Motor giảm tốc cyclo 3kw 4HP chân đế trục 55

Hộp số BWD3 phù hợp lắp với động cơ 3kw 4HP như hình sau đây:

Khi hộp số cycloid BWD3 lắp với motor 3kw thì lực momen xoắn:

  • Motor cycloid 3kw BWD3 i=29, lực momen~1020 N.m
  • Motor cycloid 3kw BWD3 i= 59, lực momen~ 765 N.m
  • Động cơ cycloid 3kw BWD3 i= 35, lực momen~820 N.m
  • Động cơ cycloid 3kw BWD3 i= 43, lực momen= 1135 N.m
  • Động cơ cycloid 3kw BWD3 i= 71, lực momen~ 915 N.m

3) Hộp giảm tốc BWD4 motor 3kw 4HP

a)  Hộp số BWD4 chân đế trục 70 mã động cơ 100

  • Đường kính cốt ra 70mm
  • Tỷ số truyền hay dùng: i = 59, 71, 87
    • Lắp motor tốc độ 1400 vòng (3kw, 2.2kw) thì vòng ra tương ứng 24, 20, 16 vòng/phút
    • Lắp motor tốc độ 960 vòng (1.5kw, 1.1kw) trục ra quay tương ứng = 16, 14, 11 vòng/phút

b) Motor giảm tốc cyclo 3kw 4HP chân đế trục 70

Hộp số BWD3 phù hợp lắp với động cơ 3kw 4HP như hình sau đây:

Khi lắp hộp giảm tốc cycloid BWD4 với motor 3kw thì lực momen xoắn:

  • Motor cycloid 3kw BWD3 i= 59, lực momen~ 1390N.m
  • Động cơ cycloid 3kw BWD3 i= 71, lực momen~ 1670 N.m
  • Động cơ cycloid 3kw BWD3 i= 87, lực momen= 1530 N.m

4) Hộp giảm tốc BLD2 mặt bích motor 4HP 3kw

Hộp số BLD2  trục 45 mã động cơ điện 100

  • Đường kính cốt ra 45mm
  • Đường kính mặt bích: 260mm
  • Mã hàng: BLD2
  • Tỷ số truyền phù hợp: i= 11, 17, 23, 29, 35, 43

Khi hộp giảm tốc cycloid BLD2 lắp với motor 3kw lực momen như sau:

  • Hộp giảm tốc cyclo 3kw BLD2 tỷ số truyền 11, lực momen= 290 N.m
  • Hộp giảm tốc cyclo 3kw BLD2 tỷ số truyền 17, lực momen= 448 N.m
  • Động cơ cycloid 3kw BLD2 tỷ số truyền 23, lực momen~ 445 N.m
  • Động cơ cycloid 3kw BLD2 tỷ số truyền 29, lực momen~ 373 N.m
  • Motor cycloid 3kw BLD2 tỷ số truyền 35, lực momen~ 307 N.m
  • Motor cycloid 3kw BLD2 tỷ số truyền 43, lực momen= 377 N.m

5) Hộp giảm tốc BLD3 mặt bích động cơ 4HP 3kw

Hộp số BLD3 trục 55 mã động cơ 100

  • Đường kính cốt ra 55mm
  • Đường kính mặt bích: 340mm
  • Tỷ số truyền thường dùng: i= 43, 59, 71, 87
  • Mã hàng BLD3

Khi hộp số cyclo BLD3 lắp với motor 3kw lực momen xoắn như sau:

  • Motor cycloid 3kw BLD3 ratio i=29, lực momen~1020 N.m
  • Motor cycloid 3kw BLD3 ratio i= 59, lực momen~ 765 N.m
  • Động cơ cycloid 3kw BLD3 ratio i= 35, lực momen~820 N.m
  • Hộp số cycloid 3kw BLD3 ratio i= 43, lực momen=1135 N.m
  • Hộp số cycloid 3kw BLD3 ratio i= 71, lực momen~ 915 N.m

6) Motor Cyclo giảm tốc 2 cấp chân đế 3kw

Với motor 4HP 3kw cyclo khi cần ra tốc độ siêu chậm để lực momen lớn nhất, ta có thể lắp hộp số tỉ số truyền lớn như sau:

a) Motor Cyclo 3kw 4HP BWED31

  • Đường kính trục ra: 55mm
  • Tỷ số truyền nên dùng: 121, 187

Lắp với motor 3kw 4HP có thông số như hình sau:

  • Motor cycloid 3kw BWED31 tỷ số truyền 121, 187 lực momen~ 1250 N.m

b) Motor Cyclo 3kw 4HP BWED53

  • Đường kính trục ra: 90mm
  • Tỷ số truyền thường dùng: 473, 595

  • Hộp giảm tốc cyclo 3kw BWED41 tỷ số truyền 473, 595 lực momen~ 4510 N.m

Lực momen xoắn của động cơ giảm tốc cycloid được chế tạo dựa trên nguyên lý:

  • Lực tải tăng khi ratio tăng và tốc độ trục ra giảm đi
  • Lực tải nhỏ đi khi ratio nhỏ và tốc độ trục ra lớn

Motor 4HP 3kw 4 ngựa 4 pole có đường kính mặt bích = 250 mm. Đường kính trục motor = 28 mm = đường kính lỗ vào (trục âm) của động cơ giảm tốc cycloid

Ứng dụng: Hộp giảm tốc cycloid 4HP 3kw: máy khuấy, máy đúc bê tông, máy nhuộm vải vóc, máy khai thác dầu mỏ, máy ép ngũ cốc ra lương khô, máy nạo dừa.

/ /
