Hộp giảm tốc cyclo 5HP 3.7kW motor 4 cực mã 112, 3 pha 380V khoảng 8 A, tỉ số 11–87 và 121–1003, mã BWD1–BWD4, BLD1–BLD3, BWED31, BWED63, trục ra 35–100 mm.
Hộp giảm tốc cyclo 5HP 3.7kW (motor cycloid 5HP 3,7kW, 5 ngựa) là cụm motor 3 pha 3.7kW 4 cực mã 112 ghép hộp giảm tốc cycloid, cho trục ra quay khoảng 127 đến 16 vòng/phút ở bản 1 cấp (tỉ số 11 đến 87) và tới dưới 3 vòng/phút ở bản 2 cấp (tỉ số 121 đến 1003). Motor 3.7kW trục 28 mm, mặt bích 250 mm, lắp hộp BWD1 đến BWD4, BLD1 đến BLD3 và hộp 2 cấp BWED31, BWED63.
Mô-men hộp số cyclo 3.7kW theo bài từ khoảng 260 Nm (BWD2 tỉ số 11) đến khoảng 1670 Nm (BWD4 tỉ số 71); bản 2 cấp BWED63 trục ra 100 mm tỉ số 473 đến 731 đạt khoảng 8820 Nm.
Tỉ số truyền cyclo 1 cấp thông dụng: 7, 9, 11, 17, 21, 23, 29, 35, 43, 47, 59, 71, 87.
Tỉ số truyền cyclo 2 cấp thông dụng: 121, 187, 289, 391, 473, 595, 731, 841, 1003.
Dòng điện định mức motor 3.7kW 4 cực: ~8,2 A ở 380V; ~14,2 A ở 220V.
Motor 4 cực ~1.400 vòng/phút, vỏ khung 112M, trục motor Ø28 mm, mặt bích 250 mm.
2. Phân loại hộp giảm tốc cyclo 5HP 4kW
a. Hộp giảm tốc BWD1 chân đế motor 4kw 3.7kw 5HP
Đường kính trục: 35mm
Hộp giảm tốc BWD1 đường kính trục vào 28mm (lắp motor 4kw 3.7kw 5HP), bích vào 250mm
b. Hộp giảm tốc BWD2 chân đế motor 4kw 3.7kw 5HP
Loại 1: Hộp số BWD2 trục 45 mã động cơ 112
Đường kính trục: 45mm
Tỷ số truyền, ratio phù hợp: i = 11, 17, 23, 29, 35, 43
Gắn động cơ 1400 vòng (3.7kw 4kw) thì số vòng ra tương ứng= 127, 82, 60, 48, 40, 33 vòng/phút
Gắn động cơ 960 vòng (2.2kw) số vòng ra như sau= 87, 56, 41, 33, 27, 22 vòng/phút
Loại 2: Motor cyclo 3.7kw 4kw 5HP chân đế trục ra 45

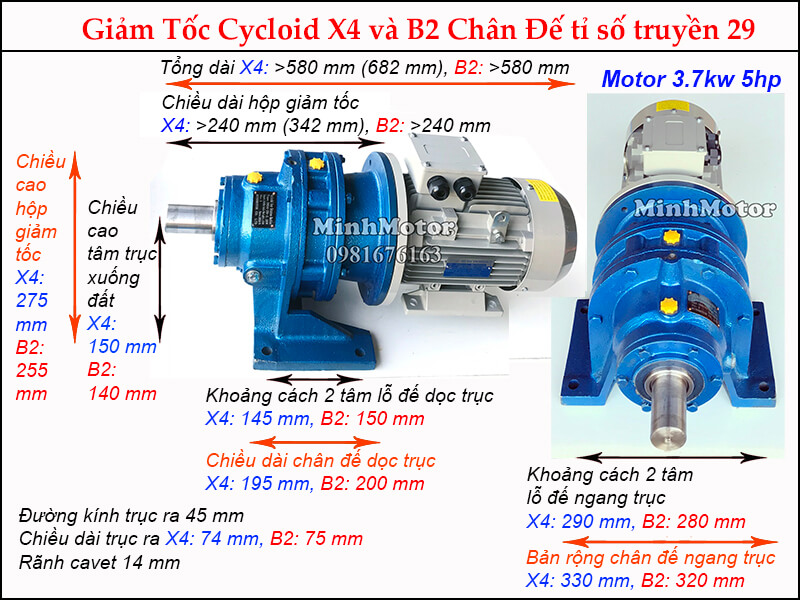

Hộp số động cơ Cyclo BWD2 5HP 3.7kw 4kw được ưu chuộng nhất thông số như hình dưới đây:
Motor cyclo 3.7kw 4kw BWD2, i= 11, lực momen= 260 N.m
Motor cyclo 3.7kw 4kw BWD2, i= 17, lực momen= 400 N.m
Động cơ cycloid 3.7kw 4kw BWD2, i= 23, lực momen ~400 N.m
Động cơ cycloid 3.7kw 4kw BWD2, i= 29, lực momen ~ 373 N.m
Motor cycloid 3.7kw 4kw BWD2, i= 35, lực momen ~ 307 N.m
Motor cycloid 3.7kw 4kw BWD2, i= 43, lực momen= 377 N.m
c. Hộp giảm tốc BWD3 motor 4kw 3.7kw 5HP
Loại 1: Hộp số BWD3 chân đế trục 55 mã motor 112
Đường kính cốt ra hộp số: 55mm
Ratio hay dùng: i = 29, 35, 43, 59, 71
Lắp motor tốc độ 1400 vòng (3.7kw 4kw ) thì vòng ra tương ứng 48, 40, 33, 24, 20 vòng/phút
Lắp motor tốc độ 960 vòng (2.2kw) trục ra quay tương ứng = 33, 27, 22, 16, 13 vòng/phút
Loại 2: Motor giảm tốc cyclo 3.7kw 4kw 5HP chân đế trục 55

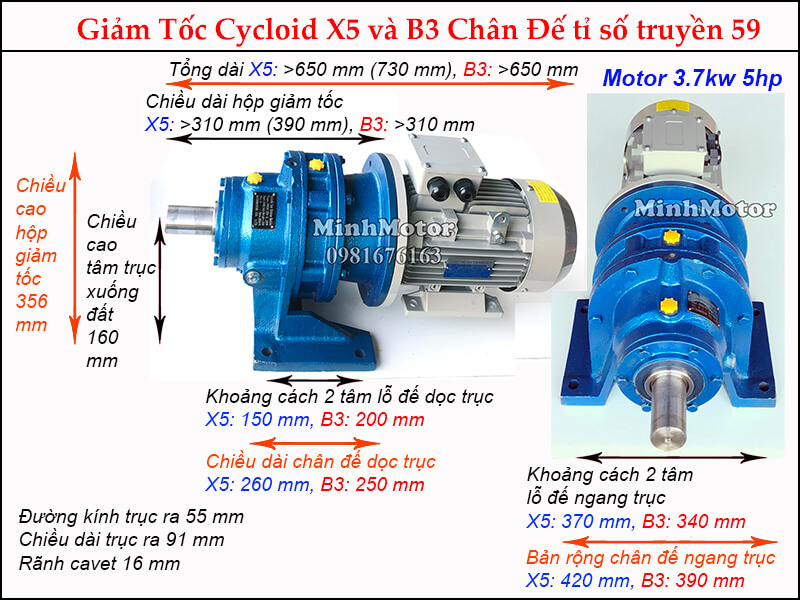

Hộp số motor Cyclo BWD3 3.7kw 4kw 5HP như hình sau đây:
Khi hộp số cycloid BWD3 lắp với motor 3.7kw 4kw thì lực momen xoắn:
Động cơ cycloid 3.7kw 4kw BWD3 i=29, lực momen~1020 N.m
Động cơ cycloid 3.7kw 4kw BWD3 i= 59, lực momen~ 765 N.m
Motor cycloid 3.7kw 4kw BWD3 i= 35, lực momen=820 N.m
Motor cycloid 3.7kw 4kw BWD3 i= 43, lực momen= 1010 N.m
Motor cycloid 3.7kw 4kw BWD3 i= 71, lực momen~ 915 N.m

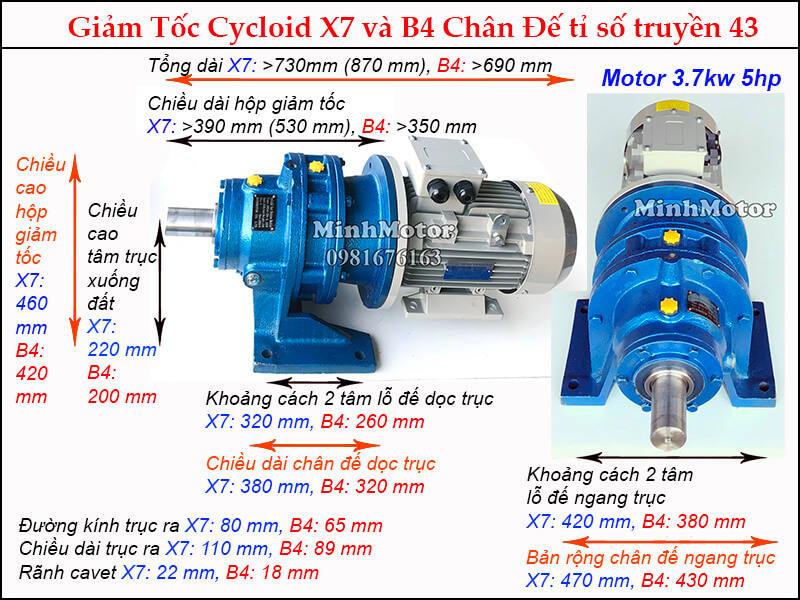

d. Hộp giảm tốc BWD4 motor 4kw 3.7kw 5HP
Loại 1: Hộp số BWD4 chân đế trục 70 mã động cơ 112
Đường kính cốt ra 70mm
Tỷ số truyền hay dùng: i = 59, 71, 87
Gắn motor tốc độ 1400 vòng (3.7kw 4kw ) thì vòng ra tương ứng 24, 20, 16 vòng/phút
Gắn motor tốc độ 960 vòng (2.2kw) trục ra quay tương ứng = 16, 14, 11 vòng/phút
Loại 2: Motor giảm tốc cyclo 3.7kw 4kw 5HP chân đế trục 70

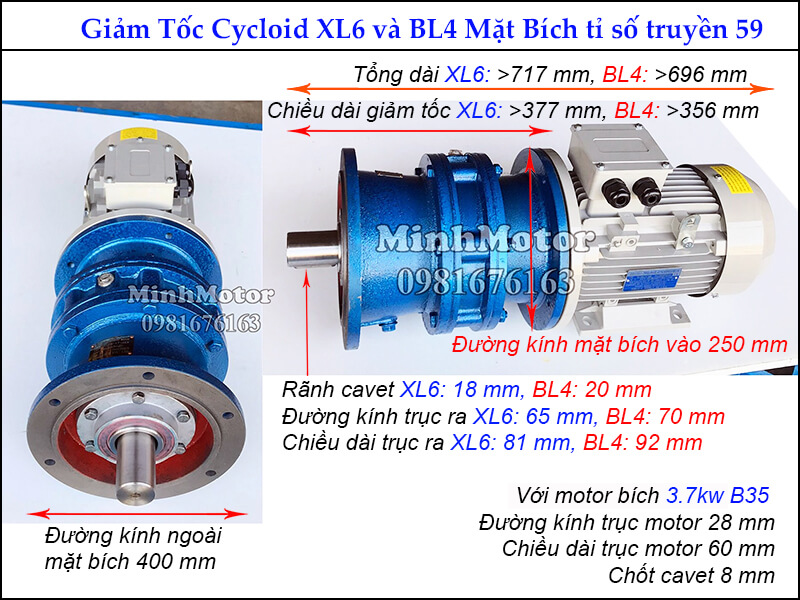

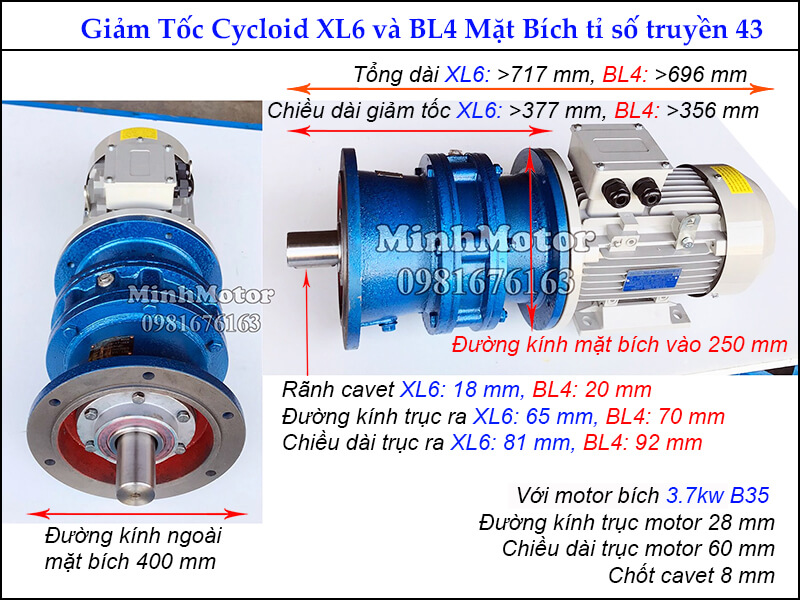

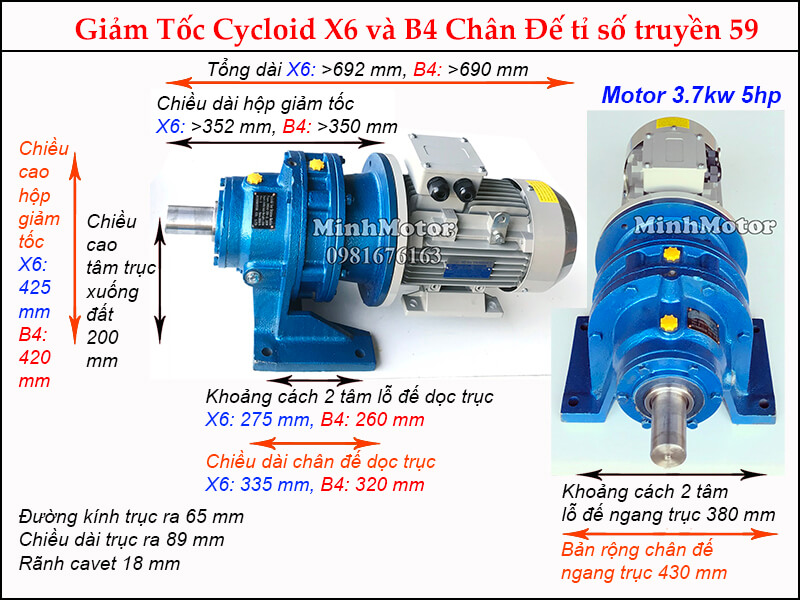

Hộp số BWD4 phù hợp lắp với động cơ 3.7kw 4kw 5HP như hình sau đây:
Khi lắp hộp giảm tốc cycloid BWD4 với motor 3.7kw 4kw thì lực momen xoắn:
Motor cycloid 3.7kw 4kw BWD4 i= 59, lực momen= 1390N.m
Động cơ cycloid 3.7kw 4kw BWD4 i= 71, lực momen= 1670 N.m
Động cơ cycloid 3.7kw 4kw BWD4 i= 87, lực momen~ 1530 N.m
e. Hộp giảm tốc BLD1 mặt bích motor 5HP 4kw 3.7kw
Hộp số BLD1 trục 35 mã động cơ điện 112
Đường kính cốt ra 35mm
Hộp giảm tốc BLD1 đường kính trục vào 28mm (thường lắp motor 5HP 4kw 3.7kw), bích vào 250mm

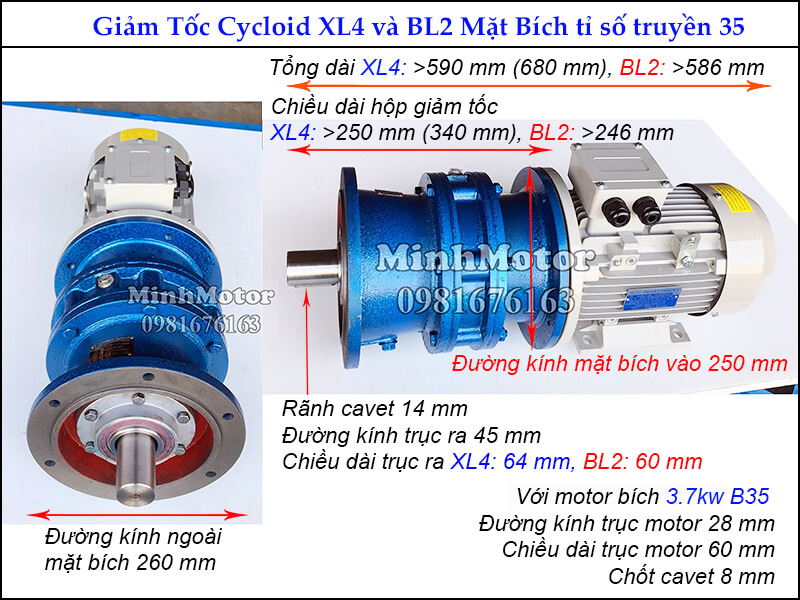

f. Hộp giảm tốc BLD2 mặt bích motor 5HP 4kw 3.7kw
Hộp số BLD2 trục 45 mã động cơ điện 112
Đường kính cốt ra 45mm
Đường kính mặt bích: 260mm
Mã hàng: BLD2
Tỷ số truyền phù hợp: i= 11, 17, 23, 29, 35, 43
Khi hộp giảm tốc cycloid BLD2 lắp với motor 3.7kw 4kw lực momen như sau:
Hộp giảm tốc cyclo 3.7kw 4kw BLD2 tỷ số truyền 11, lực momen= 260 N.m
Hộp giảm tốc cyclo 3.7kw 4kw BLD2 tỷ số truyền 17, lực momen= 400 N.m
Hộp giảm tốc cyclo 3.7kw 4kw BLD2 tỷ số truyền 23, lực momen~ 400 N.m
Motor cycloid 3.7kw 4kw BLD2 tỷ số truyền 29, lực momen~ 373 N.m
Motor cycloid 3.7kw 4kw BLD2 tỷ số truyền 35, lực momen~ 307 N.m
Motor cycloid 3.7kw 4kw BLD2 tỷ số truyền 43, lực momen= 377 N.m
g. Hộp giảm tốc BLD3 mặt bích động cơ 5HP 4kw 3.7kw
Hộp số BLD3 trục 55 mã động cơ 112
Đường kính cốt ra 55mm
Đường kính mặt bích: 340mm
Tỷ số truyền thường dùng: i= 29, 35, 43, 59, 71, 87
Mã hàng BLD3
Khi hộp số cyclo BLD3 lắp với motor 3.7kw 4kw lực momen xoắn như sau:
Motor cycloid 3.7kw 4kw BLD3 ratio i=29, lực momen~1020 N.m
Motor cycloid 3.7kw 4kw BLD3 ratio i= 59, lực momen~ 765 N.m
Hộp số cycloid 3.7kw 4kw BLD3 ratio i= 35, lực momen= 820 N.m
Hộp số cycloid 3.7kw 4kw BLD3 ratio i= 43, lực momen=1010 N.m
Hộp số cycloid 3.7kw 4kw BLD3 ratio i= 71, lực momen~ 915 N.m
h. Motor Cyclo giảm tốc 2 cấp chân đế 4kw 3.7kw
Với motor 5HP 3.7kw 4kw cyclo khi cần ra tốc độ siêu chậm để lực momen lớn nhất, ta có thể lắp hộp số tỉ số truyền lớn như sau:
Loại 1: Motor Cyclo 3.7kw 4kw 5HP BWED31
Đường kính trục ra: 55mm
Tỷ số truyền nên dùng: 121, 187
Lắp với motor 3.7kw 4kw 5HP có thông số như hình sau:
Motor cycloid 3.7kw 4kw BWED31 tỷ số truyền 121, 187 lực momen~ 1250 N.m
Loại 2: Motor Cyclo 3.7kw 4kw 5HP BWED63
Đường kính trục ra: 100mm
Tỷ số truyền thường dùng: 473, 595, 731
Hộp giảm tốc cyclo 3.7kw 4kw BWED63 tỷ số truyền 473, 595, 731 lực momen~ 8820 N.m
Lực momen xoắn được chế tạo dựa trên nguyên lý:
Lực tải tăng khi ratio tăng và tốc độ trục ra giảm đi
Lực tải nhỏ đi khi ratio nhỏ và tốc độ trục ra lớn
Motor 5HP 3.7kw 4kw 5 ngựa 4 pole có đường kính mặt bích = 250 mm. Đường kính trục motor = 28 mm = đường kính lỗ vào (trục âm) của hộp giảm tốc cycloid
Trên đây là những thông tin quan trọng về hộp giảm tốc cyclo 3.7kW 5 ngựa 5HP.
3. Thông số điện motor cyclo 5HP 3.7kW và mô-men theo tỉ số truyền
Thông số
Motor 3.7kW 4 cực (5HP)
Điện áp
3 pha 380V (đấu sao hoặc tam giác theo tem) / 220V (đấu tam giác)
Dòng định mức ở 380V
khoảng 7,8 – 8,0 A
Dòng định mức ở 220V
khoảng 13,5 – 13,8 A
Tốc độ / mô-men trục motor
khoảng 1400 vòng/phút / khoảng 25 Nm
Khung motor
mã 112, trục 28 mm, bích 250 mm
Aptomat / rơ le nhiệt
aptomat 3 pha 16–20 A, rơ le nhiệt chỉnh khoảng 8 A
Biến tần phù hợp
3.7kW hoặc 4kW vào 3 pha 380V
Tốc độ và mô-men trục ra 1 cấp (motor 4 cực, hiệu suất khoảng 90%):
Tỉ số truyền
Tốc độ ra (vòng/phút)
Mô-men tính theo motor 3.7kW (Nm)
Mô-men hộp theo bài (Nm)
Mã hộp / dòng X tương đương
11
127
khoảng 250
260
BWD2/XWD4, BLD2/XLD4
17
82
khoảng 386
400
BWD2/XWD4, BLD2/XLD4
23
61
khoảng 522
400
BWD2/XWD4, BLD2/XLD4
29
48
khoảng 659
1020
BWD3/XWD5, BLD3/XLD5
35
40
khoảng 795
820
BWD3/XWD5, BLD3/XLD5
43
33
khoảng 977
1010
BWD3/XWD5, BLD3/XLD5
59
24
khoảng 1340
1390
BWD4/XWD6
71
20
khoảng 1613
1670
BWD4/XWD6
87
16
khoảng 1976
1530
BWD4/XWD6
Bảng mã cyclo dòng X và dòng B tương đương:
Model cyclo
Mô men cực đại
Đường kính trục ra
Tỉ số truyền khuyên dùng (SF từ 0,6)
BWD1 / BLD1
230 N.m
35 mm
Từ 11 tới 17 (SF 0,62 ở tỉ số 17)
XWD3 / XLD3
230 N.m
35 mm
Từ 11 tới 17 (SF 0,62 ở tỉ số 17)
BWD2 / BLD2
450 N.m
45 mm
Từ 11 tới 29 (SF 0,71 ở tỉ số 29)
XWD4 / XLD4
450 N.m
45 mm
Từ 11 tới 29 (SF 0,71 ở tỉ số 29)
BWD3 / BLD3
1.000 N.m
55 mm
Từ 11 tới 71 (SF 0,64 ở tỉ số 71)
XWD5 / XLD5
1.000 N.m
55 mm
Từ 11 tới 71 (SF 0,64 ở tỉ số 71)
BWD4 / BLD4
2.000 N.m
70 mm
Từ 11 tới 87 (SF 1,05 ở tỉ số 87)
Tỉ số 23 trên BWD2: mô-men tính theo motor khoảng 522 Nm, mức hộp theo bài 400 Nm.
Tỉ số 87 trên BWD4: mô-men tính theo motor khoảng 1976 Nm, mức hộp theo bài 1530 Nm.
Giới hạn chính xác từng mã: xem nhãn/catalog hộp số.
Motor 6 cực: tốc độ ra bằng khoảng 0,69 lần bảng.
4. Ưu điểm của hộp số cyclo 5HP 3.7kW
Motor 3.7kW cùng khung 112 với motor 4kW, dễ thay thế khi hỏng.
Chọn được 4 cỡ hộp chân đế từ trục 35 đến 70 mm cho cùng motor.
Bánh cycloid ăn khớp nhiều răng, chịu sốc tải tốt ở máy trộn, máy nghiền.
Hiệu suất 1 cấp khoảng 90%, bớt hao điện so với hộp trục vít.
Bản 2 cấp BWED63 trục 100 mm cho mô-men khoảng 8820 Nm.
5. Ứng dụng của motor cycloid 5HP 3.7kW
Hộp giảm tốc cyclo 3.7kW mặt bích BLD3 cho máy trộn, máy khuấy bồn lớn, máy đúc bê tông.
Motor cyclo 5 ngựa chân đế BWD3 cho bàn xoay máy làm gốm, quạt thổi lò nung gốm.
Hộp số cycloid 5HP BWD2 cho máy cắt nguyên liệu, máy ép ngũ cốc tạo lương khô.
Motor giảm tốc cyclo 3.7kW BWD4 cho lồng giặt vắt công nghiệp, trống quay tải nặng.
Hộp giảm tốc cycloid 3.7kW 2 cấp BWED63 cho cào bùn bể lắng, máy kéo chậm tải lớn.
Motor cyclo 5HP 3,7kW cho vít tải bùn thải, băng tải than, băng tải đá dăm.
a. Ví dụ thực tế: máy ép mía 3 trục dùng hộp giảm tốc cyclo BWD4 3.7kW
Cơ sở nấu đường thủ công, mật mía cần ép ~400–500 kg mía cây/giờ. Ba trục cán Ø180 mm dài 300 mm, khía răng, quay ~10 vòng/phút. Cụm truyền động: motor 3.7kW 5HP 4 cực + hộp giảm tốc cyclo BWD4 chân đế, tỉ số 71, trục ra 70 mm, qua cặp bánh răng hở 1:2.
Cách cỗ máy vận hành:
Mía cây đưa vào khe giữa trục trên và trục dưới trước.
Trục cán quay ~10,2 vòng/phút, ép mía lần 1. Bã chuyển sang khe trục sau, ép lần 2.
Nước mía chảy xuống máng hứng dưới khung.
Bã mía ra phía sau, đem phơi làm chất đốt.
Mỗi trục tựa trên gối đỡ riêng. Gối trục trên có lò xo, vít chỉnh khe ép.
Vì sao cỗ máy này buộc phải dùng giảm tốc cyclo:
Đốt mía cứng, bó mía nạp lệch làm tải giật liên tục mỗi lần nạp. Cyclo chịu quá tải tức thời 200–300% mô-men định mức hộp trong thời gian ngắn (vài giây).
Cần ra ~20 vòng/phút trước bánh răng hở. Cyclo đạt tỉ số 71 trong 1 cấp, hộp nhỏ hơn hộp bánh răng 3 cấp.
Nước mía ngọt, ẩm, ruồi kiến. Vỏ gang kín, phớt tốt, không lọt nước đường vào dầu.
Hiệu suất ~90%. Hộp trục vít tỉ số 70 chỉ ~55–65%, motor 3.7kW không đủ lực ép đốt mía cứng.
Chỉ thay dầu, bôi mỡ bánh răng hở, không phải căng dây đai.
6. Câu hỏi thường gặp về hộp giảm tốc cyclo 5HP 3.7kW
Hộp giảm tốc cyclo 3.7kW tỉ số 43 cho mô-men bao nhiêu? Khoảng 950–970 Nm, trục ra khoảng 33–34 v/p. Cần BWD3 (tương đương XWD5) trục 55 mm trở lên.
Hộp cyclo 5HP 3.7kW khác bản 4kW ở điểm nào? Khác công suất motor, cùng khung 112. Motor 3.7kW dòng khoảng 8A ở 380V, bản 4kW khoảng 8.8A. Hộp BWD1–BWD4 lắp chung được.
Hộp giảm tốc cyclo 3.7kW 2 cấp BWED63 ra bao nhiêu v/p? Tỉ số 121–473 ra khoảng 12–3 v/p. Dùng cho bàn xoay hàn ống, máy kéo cáp chậm, lò quay ủ phân.
Hộp cyclo 5HP tỉ số 11 dùng BWD1 được không? Được. Tỉ số 11 ra khoảng 132 v/p, mô-men khoảng 250 Nm, BWD1 (tương đương XWD3) trục 35 mm đủ. Tỉ số từ 29 trở lên cần BWD2, BWD3.
Hộp giảm tốc cyclo 3.7kW mặt bích lắp máy gì? BLD1–BLD3 lắp máy khuấy bồn mắm, bồn nước mía, máy khuấy thức ăn thủy sản 2–4 m³.
Hộp giảm tốc cyclo 5HP 3.7kW dùng nhiều ở máy nào? Máy ép dầu lạc, máy cán bột mì, máy kéo băng tải lúa gạo, máy đùn nhựa nhỏ, máy xoay bồn trộn.
Dòng định mức motor cyclo 3.7kW bao nhiêu? Khoảng 8A ở 380V, khoảng 13.8A ở 220V với bản 220/380V. Aptomat 16A ở 380V, rơ le nhiệt chỉnh 8.5A.
Hộp cyclo 5HP 3.7kW lắp nghiêng được không? Được trong khoảng ±15°. Nghiêng hơn thì kiểm tra lại mức dầu, vòng bi phía trên dễ thiếu dầu.
Lắp motor 3.7kW vào hộp cyclo cần then cỡ nào? Trục motor khung 112 cỡ 28 mm, then 8 mm. Bôi mỡ chống kẹt lên trục trước khi lắp vào lỗ hộp.
Hộp giảm tốc cyclo 3.7kW bao lâu thay dầu, mỡ? BWD1 dùng mỡ, bổ sung 3–6 tháng/lần. BWD2–BWD4 dùng dầu VG150–VG220, thay 3.000–5.000 giờ.
Hộp cyclo 5HP chạy máy ép dầu nóng cần chú ý gì? Nhiệt máy ép truyền sang hộp. Giữ vỏ hộp dưới 80°C, dùng dầu VG220. Che chắn tấm cách nhiệt giữa máy ép và hộp.
Motor 3.7kW khung 112 bao lâu kiểm tra cách điện? 6 tháng/lần. Trên 1 MΩ ở 500V là đạt. Xưởng ẩm, ven biển kiểm tra 3 tháng/lần.
Hộp giảm tốc cyclo 3.7kW trục ra rơ nhiều là hỏng gì? Mòn vòng bi trục ra hoặc mòn lỗ chốt. Thay vòng bi trục ra, kiểm tra đĩa cycloid và chốt kim cùng lúc.
Motor cyclo 5HP 3.7kW kêu ù khi khởi động là do đâu? Mất pha hoặc tiếp điểm contactor cháy. Đo điện áp 3 pha sau contactor. Cắt điện trong 30 giây để tránh cháy cuộn.
Hộp cyclo 3.7kW 2 cấp ra chậm, motor nóng thì xử lý sao? Đo dòng. Trên 8A ở 380V là quá tải. Kiểm tra tỉ số trên tem, tỉ số càng lớn mô-men càng cao, tải kẹt sẽ quá dòng.
