Hộp giảm tốc cyclo 5HP 4kw là 1 bộ phận của motor cyclo 5HP 4kw để giảm tốc độ và tăng lực momen xoắn, tăng khả năng kéo tải của sản phẩm.. Dưới đây là những thông tin quan trọng về sản phẩm.
1) Ứng dụng hộp giảm tốc Cyclo 5HP 4kw
Hộp giảm tốc cycloid 5HP 4kw được dùng làm:
- Máy sục khí oxy trong nuôi tôm và hải sản
- Máy cắt tấm, éo ván gỗ, máy mài làm bóng gỗ thành phẩm
- Máy ép nước mía, vắt nước trái cây
- Dùng trong dây chuyền sản xuất và đóng gói tự động
- Máy khuấy sơn, hóa chất, nguyên liệu các loại
2) Ưu điểm hộp số giảm tốc Cyclo 5HP 4kw
- Đa dạng kiểu thiết kế phù hợp với các loại máy và kiểu lắp đặt khác nhau
- Khả năng tải khỏe, dùng được trong nhiều ứng dụng công nghiệp
- Vận hành êm, ít rung lắc và tiếng ồn lớn
- Tỏa nhiệt ít, tạo ít ma sát, không ảnh hưởng đến độ bền và khả năng vận hành của hệ thống
- Tuổi thọ dài nhiều năm không hỏng vặt
3) Cấu tạo hộp giảm tốc Cyclo 5HP 4kw
Các bộ phận của hộp giảm tốc Cyclo 5HP 4kw bao gồm:
- Bộ bánh răng cycloidal: là các bánh răng được thiết kế với hình dạng đặc biệt để tạo ra chuyển động truyền động chính xác và hiệu suất cao. Bộ bánh răng bên trong (bánh răng tiếp xúc) cùng hoạt động với bộ bánh răng bên ngoài (bánh răng điều khiển) để tạo ra chuyển động truyền động và giảm tốc.
- Trục vào: Kết nối trực tiếp với động cơ. Khi hộp giảm tốc hoạt động, động cơ mở khiến trục vào quay, làm quay bộ bánh răng
- Trục ra: Truyền chuyển động quay đã giảm tốc và tăng momen xoắn cho hệ thống máy bên ngoài
- Hệ thống khung và vỏ: Có cấu trúc vững chắc, vỏ cứng bền chống chịu nhiệt, va đập và các yếu tố môi trường tốt
- Bộ phận khác: hệ thống làm mát, bôi trơn, vòng bi giảm ma sát,...
4) Thông số kỹ thuật hộp giảm tốc Cyclo 5HP 4kw
Hộp giảm tốc Cyclo 5HP 4kw gồm động cơ 4 pole gắn:
- Hộp số XWD4, XWD5, XWD6, XWD7, BWD2, BWD3, BWD4 chân đế hoặc XLD3, XLD5, XLD6, XLD7, BLD2, BLD3, BLD4 mặt bích.
- Hộp giảm tốc cyclo 1 cấp: tỉ số truyền ratio = 59, 71, 87, 7, 11, 17, 23, 29, 35, 43
- Hộp giảm tốc cyclo 2 cấp: tỉ số truyền ratio = 731, 841, 1003, 121, 187, 289, 391, 473, 595
5) Phân loại hộp giảm tốc Cyclo 5HP 4kw
a) Hộp giảm tốc BWD2 chân đế motor 4kw 5HP
Loại 1: Hộp số BWD2 mã động cơ 112 trục 45
- Đường kính trục: 45mm
- Ratio nên dùng: i = 11, 17, 29, 23, 35, 43
- Gắn động cơ 1400 vòng (4kw) thì số vòng ra tương ứng= 127, 82, 48, 60, 40, 33 vòng/phút
- Gắn động cơ 960 vòng (2.2kw) số vòng ra như sau= 87, 56, 33, 41, 27, 22 vòng/phút
Loại 2: Motor cyclo 4kw 5HP chân đế trục ra 45
Hộp số BWD2 gắn với động cơ 5HP 4kw được ưu chuộng nhất thông số như hình dưới đây:
- Motor cyclo 4kw 5hp BWD2, i= 11, lực momen= 260 N.m
- Motor cyclo 4kw 5hp BWD2, i= 17, lực momen= 400 N.m
- Động cơ cycloid 4kw 5hp BWD2, i= 23, lực momen ~400 N.m
- Động cơ cycloid 4kw 5hp BWD2, i= 29, lực momen ~ 373 N.m
- Motor cycloid 4kw 5hp BWD2, i= 35, lực momen ~ 307 N.m
- Motor cycloid 4kw 5hp BWD2, i= 43, lực momen= 377 N.m
b) Hộp giảm tốc BWD3 motor 4kw 5HP
Loại 1: Hộp số BWD3 chân đế trục 55 mã motor 112
- Đường kính trục: 55mm
- Tỷ số truyền thông dụng: i = 29, 35, 43, 59, 71
- Lắp motor tốc độ 1400 vòng (4kw) thì vòng ra tương ứng 48, 40, 33, 24, 20 vòng/phút
- Lắp motor tốc độ 960 vòng (2.2kw) trục ra quay tương ứng = 33, 27, 22, 16, 13 vòng/phút
Loại 2: Motor cyclo 4kw 5HP giảm tốc chân đế trục 55

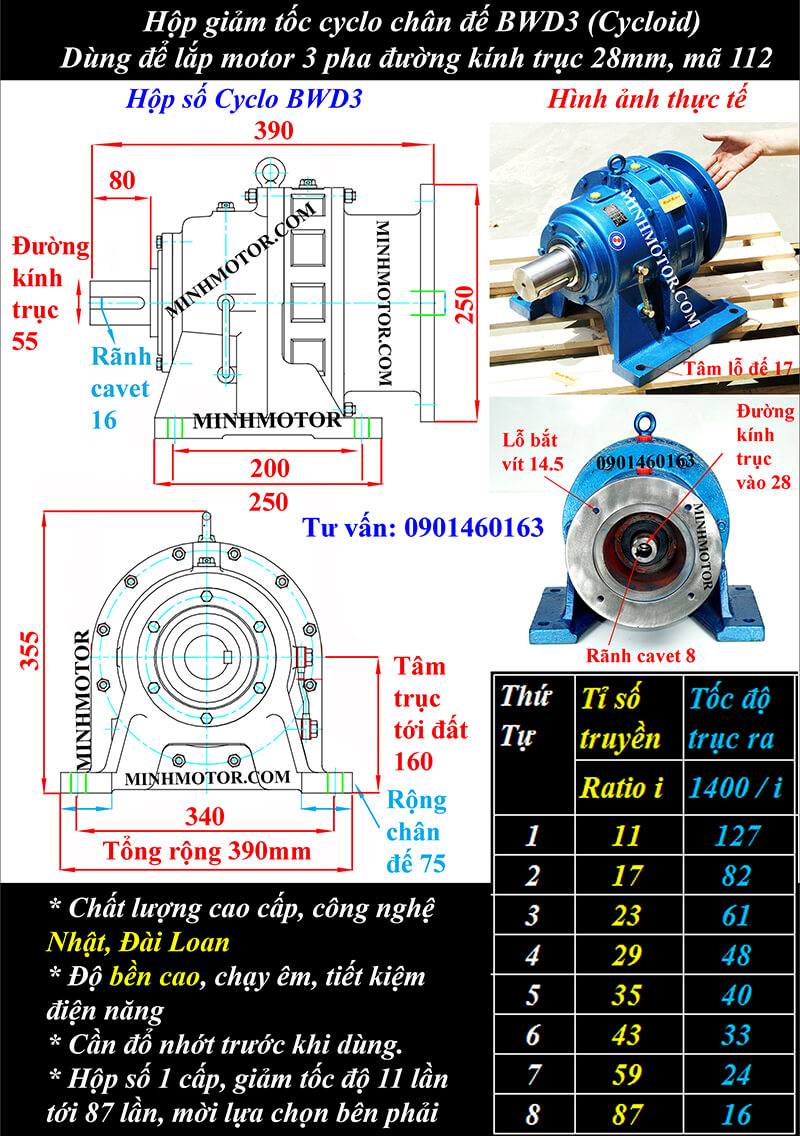

Hộp số BWD3 phù hợp nối với động cơ 4kw 5HP như hình dưới đây:
Khi hộp số cycloid BWD3 lắp với motor 4kw thì lực momen xoắn:
- Hộp giảm tốc cycloid 4kw BWD3 i=29, lực momen~1020 N.m
- Hộp giảm tốc cycloid 4kw BWD3 i= 59, lực momen~ 765 N.m
- Motor cycloid 4kw BWD3 i= 35, lực momen=820 N.m
- Motor cycloid 4kw BWD3 i= 43, lực momen= 1010 N.m
- Motor cycloid 4kw BWD3 i= 71, lực momen~ 915 N.m
c) Hộp giảm tốc BWD4 motor 4kw 5HP
Loại 1: Hộp số giảm tốc cyclo BWD4 chân đế trục 70 mã động cơ 112
- Đường kính cốt ra 70mm
- Tỷ số truyền hay dùng: i = 59, 71, 87
- Gắn motor tốc độ 1400 vòng (4kw) thì vòng ra tương ứng 24, 20, 16 vòng/phút
- Gắn motor tốc độ 960 vòng (2.2kw) trục ra quay tương ứng = 16, 14, 11 vòng/phút
Loại 2: Motor giảm tốc cyclo 4kw 5HP chân đế trục 70
Hộp số BWD3 hay lắp cùng với động cơ 4kw 5HP như hình sau đây:
Lực momen sau khi lắp hộp giảm tốc cycloid BWD4 với motor 4kw:
- Motor cycloid 4kw BWD3 i= 59, lực momen= 1390N.m
- Động cơ cycloid 4kw BWD3 i= 71, lực momen= 1670 N.m
- Động cơ cycloid 4kw BWD3 i= 87, lực momen~ 1530 N.m
d) Hộp giảm tốc BLD2 mặt bích motor 5HP 4kw
Hộp số BLD2 trục 45 mã motor điện 112
- Đường kính cốt trục 45mm
- Đường kính mặt bích: 260mm
- Mã hàng: BLD2
- Ratio phù hợp: i= 11, 17, 23, 29, 35, 43
Khi hộp giảm tốc cycloid BLD2 lắp với motor 4kw lực momen như sau:
- Hộp số cyclo 4kw BLD2 tỷ số truyền 11, lực momen= 260 N.m
- Hộp số 4kw BLD2 tỷ số truyền 17, lực momen= 400 N.m
- Động cơ cyclo 4kw BLD2 tỷ số truyền 23, lực momen~ 400 N.m
- Động cơ cycloid 4kw BLD2 tỷ số truyền 29, lực momen~ 373 N.m
- Motor cycloid 4kw BLD2 tỷ số truyền 35, lực momen~ 307 N.m
- Motor cycloid 4kw BLD2 tỷ số truyền 43, lực momen= 377 N.m
e) Hộp giảm tốc BLD3 mặt bích động cơ 5HP 4kw
Hộp giảm tốc cycloid BLD3 trục 55 mã động cơ 112
- Đường kính cốt ra 55mm
- Đường kính mặt bích: 340mm
- Tỷ số truyền thường dùng: i= 29, 35, 43, 59, 71, 87
- Mã hàng BLD3
Khi hộp số cyclo BLD3 lắp với motor 4kw lực momen xoắn như sau:
- Motor cycloid 4kw BLD3 ratio i=29, lực momen~1020 N.m
- Motor cycloid 4kw BLD3 ratio i= 59, lực momen~ 765 N.m
- Hộp số cycloid 4kw BLD3 ratio i= 35, lực momen= 820 N.m
- Hộp số cycloid 4kw BLD3 ratio i= 43, lực momen=1010 N.m
- Hộp số cycloid 4kw BLD3 ratio i= 71, lực momen~ 915 N.m
f) Motor Cyclo giảm tốc 2 cấp chân đế 4kw
Với motor 5HP 4kw cyclo khi cần ra tốc độ siêu chậm để lực momen lớn nhất, ta có thể lắp hộp số tỉ số truyền lớn như sau:
Loại 1: Motor Cyclo 4kw 5HP BWED31
- Đường kính trục ra: 55mm
- Tỷ số truyền nên dùng: 121, 187
Lắp với motor 4kw 5HP có thông số như hình sau:
- Motor cycloid 4kw BWED31 số lần giảm tốc 121, 187 thì lực momen~ 1250 N.m
Loại 2: Motor Cyclo 4kw 5HP BWED74
- Đường kính cốt trục ra: 110mm
- Tỷ số truyền nên dùng: 473, 595, 731
- Hộp giảm tốc cyclo 4kw BWED74 tỷ số truyền 473, 595, 731 lực momen~ 12000N.m
Lực momen xoắn được chế tạo dựa trên nguyên lý:
- Lực tải tăng khi ratio tăng và tốc độ trục ra giảm đi
- Lực tải nhỏ đi khi ratio nhỏ và tốc độ trục ra lớn
Motor 5HP 4kw 5 ngựa 4 pole có đường kính mặt bích = 250 mm. Đường kính trục motor = 28 mm = đường kính lỗ vào (trục âm) của hộp giảm tốc cycloid
