Motor 0.18kW 3 pha (motor điện 180W 0.25HP, động cơ điện 0,18 kW 0,25 ngựa Parma) là động cơ điện 3 pha không đồng bộ rotor lồng sóc, chạy điện 3 pha 220V/380V, bản 4 cực mã Y3 GL-63M2-4 quay khoảng 1310 vòng/phút, dòng định mức khoảng 0,62 A ở 380V, trục 11 mm, tâm trục cao 63 mm. Bản 6 cực mã Y3 GL-71M2-6 quay khoảng 900 – 960 vòng/phút, trục 14 mm.
Motor 180W 3 pha dùng nhiều cho máy khoan mini, quạt hút nhỏ, băng tải nhẹ, máy khuấy nhỏ và làm motor kéo hộp giảm tốc mini. Có hai kiểu lắp: chân đế B3 và mặt bích B5/B35 (bích 140 mm với bản 4 cực, 160 mm với bản 6 cực), cấp bảo vệ IP55, cách điện cấp F, chạy liên tục S1.
Mục lục
1. Ứng dụng của motor 0.18kW 0.25HP 3 pha
- Máy khoan mini, máy mài mini, máy đánh bóng nhỏ dùng motor 0.18kW 3 pha 220V.
- Quạt hút mùi, quạt thông gió nhỏ, quạt làm mát tủ điện dùng motor 180W 3 pha.
- Băng tải nhẹ, băng chuyền đóng gói, bàn xoay trưng bày dùng motor 0.25HP gắn hộp giảm tốc.
- Máy khuấy bồn nhỏ, máy trộn thực phẩm, máy định lượng dùng động cơ 0,18 kW 4 cực.
- Bơm định lượng hóa chất, bơm tuần hoàn nhỏ dùng motor 180W mặt bích.
- Motor kéo hộp số trục vít NMRV, hộp số cốt âm cho cửa tự động, máy in nhãn.
2. Ưu điểm của động cơ 0,18 kW 0.25 ngựa 3 pha Parma
- Motor 3 pha 0.18kW khởi động êm, mô-men khởi động cao hơn motor 1 pha cùng cỡ.
- Không cần tụ điện, ít hỏng vặt so với motor 1 pha 180W.
- Chạy được điện 3 pha 220V (đấu tam giác) hoặc 380V (đấu sao).
- Dễ chỉnh tốc độ bằng biến tần 1 pha vào 3 pha ra cho máy nhỏ dùng điện dân dụng.
- Vỏ nhôm nhẹ khoảng 4,3 kg, trục 11 mm, dễ lắp lên máy nhỏ và hộp giảm tốc mini.
- Cách điện cấp F, IP55, chạy liên tục S1, dùng bền trong xưởng có bụi, ẩm nhẹ.
3. Cấu tạo Motor 0.25Hp 180W 380V
Dưới đây là mô tả cấu tạo cơ bản của motor 0.18 ngựa 3 pha:
- Stator: Stator là phần không di động của động cơ và thường được làm bằng lõi thép từ cách điện. Nó chứa các rãnh hoặc khe trong đó các cuộn dây 3 pha được gắn vào. Các cuộn dây này được kết nối với nguồn điện ba pha để tạo ra trường từ quay xung quanh stator.
- Rotor: Rotor là phần di động của động cơ và là rotor lồng sóc. Motor 0.18kW 3 pha dùng rotor lồng sóc: các thanh nhôm đúc ngắn mạch hai đầu, không nối điện ra ngoài, quay nhờ từ trường quay của stator.
- Bộ điều khiển và bảo vệ: Động cơ điện 3 pha 0,25 Hp 180W có thể được trang bị các bộ điều khiển và bảo vệ như công tắc khởi động, bộ điều khiển tốc độ, cầu chì bảo vệ, và các linh kiện điện khác để điều khiển và bảo vệ hoạt động của động cơ.
- Hệ thống cơ khí: động cơ 0.18 ngựa 3 pha bao gồm các bộ phận cơ khí như vòng bi, trục, và các bộ phận khác để truyền động và hỗ trợ hoạt động của động cơ.
- Hệ thống làm mát: Để duy trì nhiệt độ hoạt động an toàn, động cơ điện 3 pha 0,25 Hp 180W có thể được trang bị hệ thống làm mát, bao gồm quạt làm mát hoặc hệ thống tản nhiệt để giảm nhiệt độ trong quá trình hoạt động.
4. Phân loại Motor 0.25Hp 180W 3 pha
a. Motor 0.18kw 180w 3 pha chân đế
Động cơ điện parma 3 pha 0.25Hp 0.18kw chân đế 1400-1500 vòng trục 11mm như sau:
- Công suất thực tế: Motor 0.18kw 0.25HP 0.25 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 4 pole, 4 cực điện, 1310-1500 vòng phút
- Mã hàng: Y3 GL-63M2-4
- Đường kính cốt trục: 11 mm
- Khoảng cách tâm trục xuống mặt đất: 63 mm
- Dòng ampe định mức: 0.62 A
- Mã vòng bi trục ra mang tải (trục trước): 62012RZ, mã bi phía sau đuôi motor: 62012RZ
- Kiểu lắp đặt: B3 chân đế
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là khoảng 1.07 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 0.62 ampe
- Tốc độ thực tế khi vận hành: 1310 vòng phút.
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng: 4.3 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 73% .
- Vòng bi - bạc đạn: C&U, hãng lớn thứ 8 thế giới, có trụ sở tại Mỹ.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.

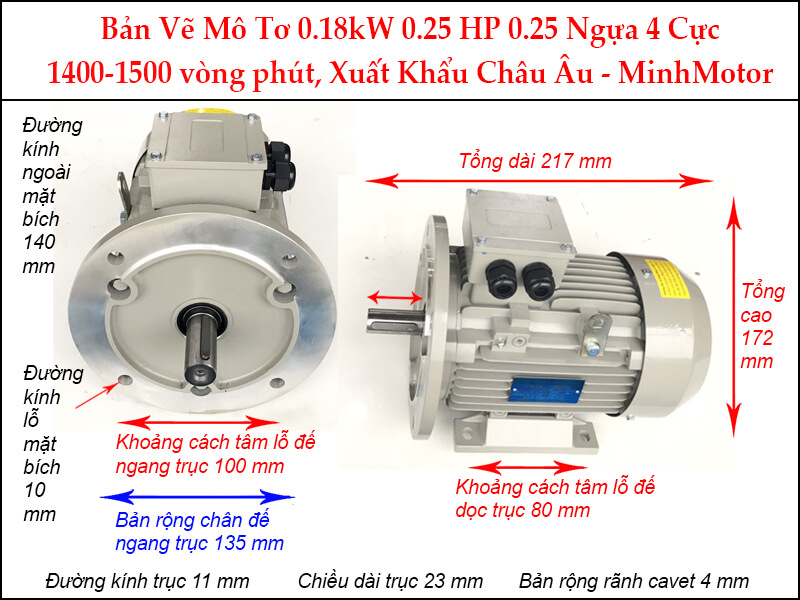

b. Motor 0.18kw 180w 3 pha bích
Động cơ điện 3 pha 0.25Hp 0.18kw mặt bích 1400-1500 RPM
- Công suất thực tế: Motor 0.18kw 0.25HP 0.25 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 4 pole, 4 cực điện, 1310-1500 vòng phút
- Mã hàng: GL-63M2-4 0.18kw 4 cực điện Parma
- Đường kính trục: 11 mm
- Đường kính mặt bích: 140 mm
- Điện áp: Motor 3 pha 220v/ 380v
- Đường kính lỗ bích: 10 mm
- Tổng chiều dài motor: 221 mm
- Kiểu lắp đặt: B35 mặt bích
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là khoảng 1.07 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 0.62 ampe
- Tốc độ thực tế khi vận hành: 1310 vòng phút.
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng:4.3 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 73% .
- Vòng bi - bạc đạn: C&U, hãng lớn thứ 8 thế giới, có trụ sở tại Mỹ.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.
c. Motor 0.18kw 180w 380v chân đế
- Công suất thực tế: Motor 0.18kw 0.25HP 0.25 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 6 pole, 6 cực điện, 900 - 960 - 1000 vòng phút
- Mã hàng: Y3 GL-71M2-6
- Đường kính cốt trục: 14 mm
- Khoảng cách tâm trục xuống mặt đất: 71 mm
- Dòng ampe định mức: 0.74 A
- Mã vòng bi trục ra mang tải (trục trước): 62022RZ, mã bi phía sau đuôi motor: 62022RZ
- Kiểu lắp đặt: B3 chân đế
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Vòng bi - bạc đạn: C&U, hãng lớn thứ 8 thế giới, có trụ sở tại Mỹ.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.
d. Motor 0.18kw 180w 3 pha mặt bích
- Công suất thực tế: Motor 0.18kw 0.25HP 0.25 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 6 pole, 6 cực điện, 900 - 960 - 1000 vòng phút
- Mã hàng: Y3 GL-71M2-6
- Đường kính trục: 14 mm
- Đường kính mặt bích: 160 mm
- Tổng chiều dài motor: 245 mm
- Kiểu lắp đặt: B35 mặt bích
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Vòng bi - bạc đạn: C&U, hãng lớn thứ 8 thế giới, có trụ sở tại Mỹ.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.
5. Lựa chọn motor 0.18kw 180w 3 pha
Motor 0.25Hp 0.18kw thương hiệu Parma được dùng phổ biến trong nhà máy vì các lý do sau đây:
- Giá thành hợp lý so với motor nhập khẩu cùng công suất
- Quy trình sản xuất robot hóa tự động, máy gia công cơ khí từ Italia, chính xác tuyệt đối từng bộ phận.
- Động cơ đạt chứng chỉ chất lượng cấp từ Đức, Nga, Úc
Ngoài ra còn có động cơ điện Parma 0.25Hp 0.18kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.
Quy cách chế tạo motor điện 3 pha 0.25Hp 0.18kw Parma
- Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
- Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
- Tần số điện: 50Hz, 60hz
- Cuộn dây đồng cấp F tiêu chuẩn quốc tế; cấp bảo vệ IP55
- Cấu tạo hộp cực điện: 6 đầu dây ra, dưới 4kw đấu 380v/220v trên 4kw đấu 380v/660v. Có rơ le nhiệt (chống cháy) và điểm nối rơ le chống mất pha, chống giật.
- Nhiệt độ làm việc lý tưởng: 6 tới 35 độ C.
- Vòng bi bạc đạn: hãng C & U, SKF – NSK của Nhật (phục vụ theo yêu cầu)
- Quy trình kiểm định xuất xưởng: chạy thử, đo dòng, đo cách điện trước khi đóng gói.
- Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu.
- Tiêu chuẩn chất lượng và an toàn điện: ISO 9001, được Bộ Khoa Học Việt Nam xác nhận.
6. Thông số điện motor 0.18kW 0.25HP 3 pha theo số cực
| Bản motor | Mã hàng | Tốc độ (vòng/phút) | Dòng định mức 380V (A) | Mô-men định mức (Nm) | Trục (mm) |
| 4 cực | Y3 GL-63M2-4 | khoảng 1310 | khoảng 0,62 | khoảng 1,3 | 11 |
| 6 cực | Y3 GL-71M2-6 | khoảng 900 | khoảng 0,74 | khoảng 1,9 | 14 |
| Thông số | Motor 0.18kW 0.25HP 3 pha |
| Điện áp | 220V (đấu tam giác) / 380V (đấu sao) |
| Dòng điện ở 3 pha 220V | khoảng 1,07 A (4 cực), khoảng 1,28 A (6 cực) |
| Dòng khởi động trực tiếp (4 cực) | khoảng 4 A ở 380V (5,5 – 7 lần định mức) |
| Cách khởi động | khởi động trực tiếp |
| Biến tần phù hợp | 0.2 – 0.4kW; điện 1 pha dùng biến tần vào 1 pha 220V ra 3 pha 220V (motor đấu tam giác) |
| Thiết bị đóng cắt tham khảo | CB bảo vệ motor dải 0,63 – 1 A, rơ le nhiệt dải 0,55 – 0,8 A, cáp đồng 1,5 mm² |
| Cấp bảo vệ / cách điện | IP55 / cấp F (155 °C) |
- Dòng điện, mô-men là số tham khảo điển hình, số chính xác xem tem motor.
- Mô-men định mức tính theo công thức 9550 × 0,18 kW / tốc độ.
- Điện áp lưới lệch quá ±5% so với tem thì dòng tăng, motor nóng hơn.
- Chạy biến tần dưới 25 Hz lâu dài: quạt tự làm mát giảm hiệu quả.
7. Câu hỏi thường gặp về motor điện 3 pha 0.25HP 180W Parma
- Cần báo gì khi hỏi mua? Báo công suất 0.18kW và số cực. Nói rõ chân đế hay mặt bích. Báo điện 3 pha 220V hay 380V.
- Chọn 4 cực hay 6 cực? Cần khoảng 1310 vòng/phút thì chọn 4 cực. Cần chậm khoảng 900 vòng thì chọn 6 cực.
- Trục bao nhiêu mm? Bản 4 cực trục 11 mm. Bản 6 cực trục 14 mm.
- Nhà chỉ có điện 1 pha? Dùng biến tần vào 1 pha ra 3 pha 220V. Motor đấu tam giác.
- Kiểm tra hàng thế nào? Xem tem ghi 0.18kW, 0,62 A ở 380V. Quay tay trục phải nhẹ, đều. Không có tiếng lạo xạo.
- Mặt bích bao nhiêu? Bản 4 cực bích 140 mm. Bản 6 cực bích 160 mm. Đo lỗ bích máy trước khi đặt.
- Cần chuẩn bị gì? Lắp CB bảo vệ motor dải 0,63 – 1 A. Dây đồng 1,5 mm². Dây tiếp địa riêng.
- Đấu sao hay tam giác? Lưới 380V đấu sao. Nguồn 3 pha 220V thì đấu tam giác.
- Chỉnh bảo vệ bao nhiêu? Ở 380V chỉnh khoảng 0,65 A. Ở 220V chỉnh khoảng 1,1 A.
- Gắn puly, khớp nối ra sao? Lau sạch trục 11 mm. Ép nhẹ, không gõ búa. Căn thẳng tâm với trục máy.
- Chạy thử thế nào? Chạy không tải một phút. Xem chiều quay. Ngược chiều thì đảo hai pha bất kỳ.
- Lắp nơi ẩm có được? Được với cấp IP55. Hộp cực quay xuống dưới. Bịt kín lỗ luồn dây.
- Gắn hộp giảm tốc cần gì? Bản mặt bích lắp thẳng vào hộp số. Bôi mỡ chống kẹt lên trục.
- Cần đo những gì? Đo dòng ba pha khi có tải. Mỗi pha gần 0,62 A ở 380V. Lệch nhau quá 10% cần kiểm tra.
- Nhiệt độ vỏ bao nhiêu là ổn? Vỏ ấm 50 – 70 °C là bình thường. Nóng bỏng tay cần giảm tải.
- Vòng bi kiểm tra sao? Bi 6201-2RS (4 cực), 6202-2RS (6 cực). Nghe tiếng rít, lắc trục. Ồn lạ thì thay bi.
- Cách điện đo thế nào? Dùng megomet 500V. Trên 1 MΩ là đạt. Ẩm thấp thì sấy khô.
- Cần vệ sinh gì? Thổi bụi lưới quạt, cánh tản nhiệt. Bụi bám làm motor nóng.
- Bu lông có cần siết lại? Có. Siết lại chân đế, bích, đầu cos. Đầu cos lỏng gây nóng, mất pha.
- "Motor nhỏ thì khỏi cần bảo vệ". Dòng chỉ 0,62 A nên aptomat thường không nhảy. Cần CB bảo vệ motor đúng dải.
- "Cắm 380V cho motor đấu tam giác". Cuộn dây quá áp, cháy rất nhanh.
- "Gắn hộp số là kéo được mọi tải". Mô-men motor chỉ khoảng 1,3 Nm. Tải nặng cần motor lớn hơn.
- "Mất một pha vẫn chạy được". Motor rú, dòng tăng mạnh, cuộn dây cháy.
- "Che kín cho sạch bụi". Che kín làm motor không tản nhiệt.
