Motor 11kW 3 pha 15HP Parma, điện 380V/660V, 4 cực 1460 vòng/phút dòng khoảng 22,5 A, mô-men khoảng 72 Nm, trục 42 mm, đủ bản 2, 6, 8 cực, chân đế và mặt bích.
Motor điện 3 pha 15HP 11kW Parma (động cơ 11kW 15 ngựa 380V) là động cơ rotor lồng sóc, có các bản 4, 2, 6, 8 cực. Bản bán nhiều nhất là 4 cực Y3-160M-4, tem ghi 1460 vòng/phút, 22,5 A ở 380V, trục 42 mm, tâm trục 160 mm.
1. Thông số kỹ thuật motor 3 pha 15HP 11kW theo số cực
Thông số
4 pole (4 cực)
2 pole (2 cực)
6 pole (6 cực)
Mã hàng
Y3-160M-4
Y3-160M1-2
Y3-160L-6
Khung vỏ
160M
160M
160L
Tốc độ theo tem
~1460 vòng/phút
~2930 vòng/phút
~970 vòng/phút
Dòng định mức 380V
22,5 A
21,2 A
24,5 A
Mô men định mức
~72 Nm
~35,9 Nm
~108,3 Nm
Đường kính trục Rãnh cavet - Then
42 mm 12 mm
42 mm 12 mm
42 mm 12 mm
Tâm trục tới mặt đất
160 mm
160 mm
160 mm
Tốc độ ghi theo tem motor ở 50Hz.
Mô men định mức = 9550 × 11 ÷ tốc độ.
2. Phân loại motor 15HP 11kW 380V

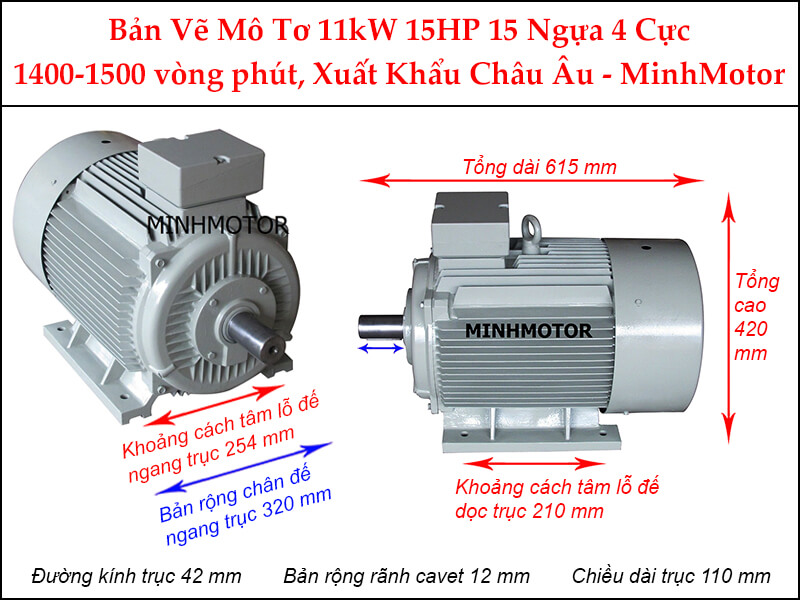

a. Motor 11kW 15HP 4 cực chân đế (B3) – Y3-160M-4
Tem: Y3-160M-4 B3, 11kW, 380V/660V.
Dòng định mức: 22,5 A ở 380V; tốc độ ~1460 vòng/phút; cosφ 0,84.
Bảo vệ: IP55, cách điện cấp F, S1; nặng ~100 kg.
Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
Lỗ chân đế: Dọc trục 210 mm, ngang trục 254 mm, lỗ Ø15 mm; tâm trục tới mặt đất 160 mm.
Kích thước tổng: Cao ~420 mm, rộng ~320 mm, dài ~615 mm.
Vòng bi: 6309-2Z C3 – 6309-2Z C3.

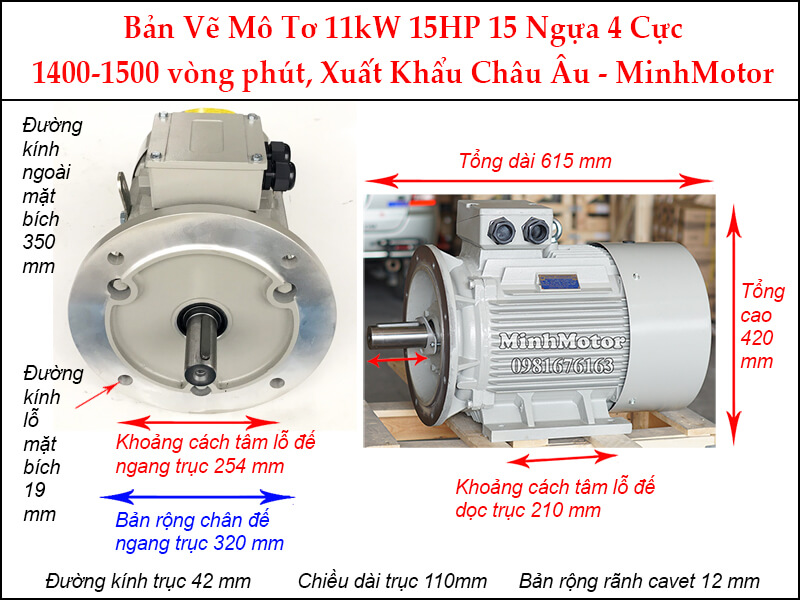

b. Motor 11kW 15HP 4 cực mặt bích có chân đế (B35)
Tem: Y3-160M-4 B35, 11kW, 380V/660V.
Dòng định mức: 22,5 A ở 380V; tốc độ ~1460 vòng/phút; cosφ 0,84.
Bảo vệ: IP55, cách điện cấp F, S1; nặng ~100 kg.
Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
Mặt bích: Đường kính ngoài Ø350 mm, vành định vị Ø250 mm, tâm lỗ Ø300 mm, 4 lỗ bắt vít Ø19 mm.
Tổng dài motor: ~615 mm.
c. Motor 11kW 15HP 6 cực chân đế (B3) – Y3-160L-6
Tem: Y3-160L-6 B3, 11kW, 380V/660V.
Dòng định mức: 24,5 A ở 380V; tốc độ ~970 vòng/phút; cosφ 0,78.
Bảo vệ: IP55, cách điện cấp F, S1; nặng ~122 kg.
Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
Lỗ chân đế: Dọc trục 254 mm, ngang trục 254 mm, lỗ Ø15 mm; tâm trục tới mặt đất 160 mm.
Kích thước tổng: Cao ~420 mm, rộng ~320 mm, dài ~660 mm.
Vòng bi: 6309-2Z C3 – 6309-2Z C3.

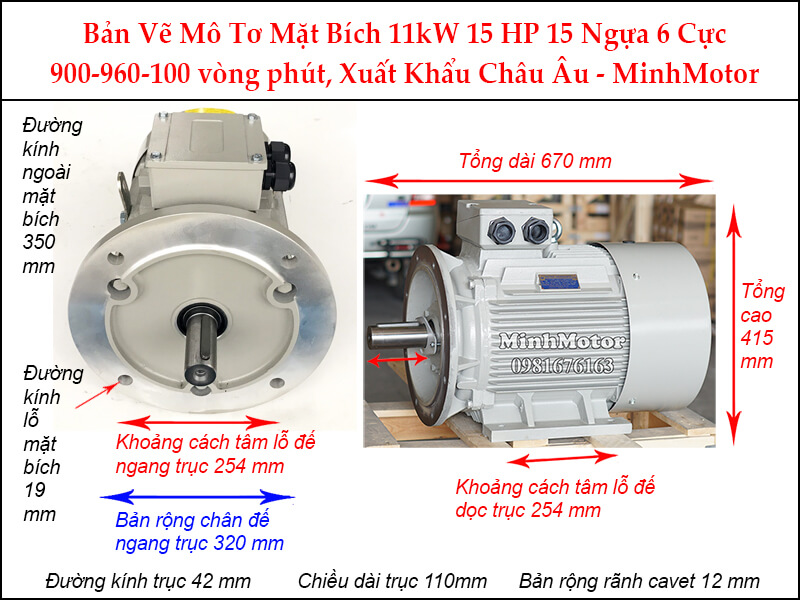

d. Motor 11kW 15HP 6 cực mặt bích có chân đế (B35)
Tem: Y3-160L-6 B35, 11kW, 380V/660V.
Dòng định mức: 24,5 A ở 380V; tốc độ ~970 vòng/phút; cosφ 0,78.
Bảo vệ: IP55, cách điện cấp F, S1; nặng ~122 kg.
Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
Mặt bích: Đường kính ngoài Ø350 mm, vành định vị Ø250 mm, tâm lỗ Ø300 mm, 4 lỗ bắt vít Ø19 mm.
Tổng dài motor: ~660 mm.

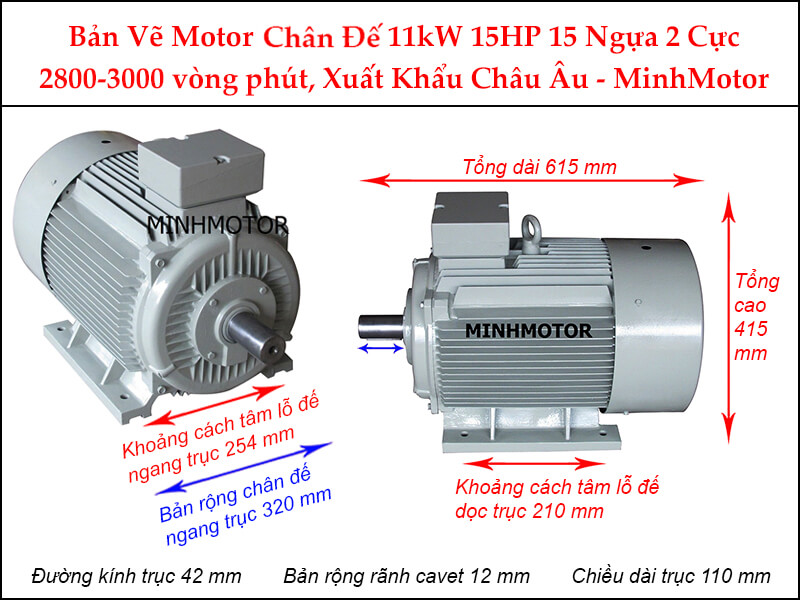

e. Motor 11kW 15HP 2 cực chân đế (B3) – Y3-160M1-2
Tem: Y3-160M1-2 B3, 11kW, 380V/660V.
Dòng định mức: 21,2 A ở 380V; tốc độ ~2930 vòng/phút; cosφ 0,89.
Bảo vệ: IP55, cách điện cấp F, S1; nặng ~107 kg.
Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
Lỗ chân đế: Dọc trục 210 mm, ngang trục 254 mm, lỗ Ø15 mm; tâm trục tới mặt đất 160 mm.
Kích thước tổng: Cao ~420 mm, rộng ~320 mm, dài ~615 mm.
Vòng bi: 6309-2Z C3 – 6309-2Z C3.
f. Motor 11kW 15HP 2 cực mặt bích có chân đế (B35)
Tem: Y3-160M1-2 B35, 11kW, 380V/660V.
Dòng định mức: 21,2 A ở 380V; tốc độ ~2930 vòng/phút; cosφ 0,89.
Bảo vệ: IP55, cách điện cấp F, S1; nặng ~107 kg.
Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
Mặt bích: Đường kính ngoài Ø350 mm, vành định vị Ø250 mm, tâm lỗ Ø300 mm, 4 lỗ bắt vít Ø19 mm.
Tổng dài motor: ~615 mm.

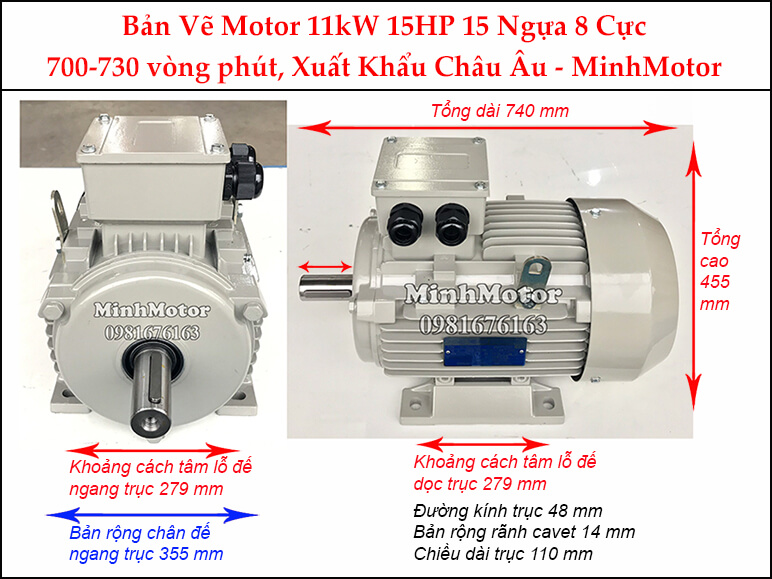

g. Motor 11kW 15HP 8 cực chân đế (B3) – Y3-180L-8
Tem: Y3-180L-8 B3, 11kW, 380V/660V.
Dòng định mức: 25,1 A ở 380V; tốc độ ~730 vòng/phút; cosφ 0,77.
Bảo vệ: IP55, cách điện cấp F, S1; nặng ~169 kg.
Trục: Đường kính 48 mm, dài 110 mm, rãnh cavet 14 mm.
Lỗ chân đế: Dọc trục 279 mm, ngang trục 279 mm, lỗ Ø15 mm; tâm trục tới mặt đất 180 mm.
Kích thước tổng: Cao ~455 mm, rộng ~355 mm, dài ~740 mm.
Vòng bi: 6311 C3 – 6311 C3.

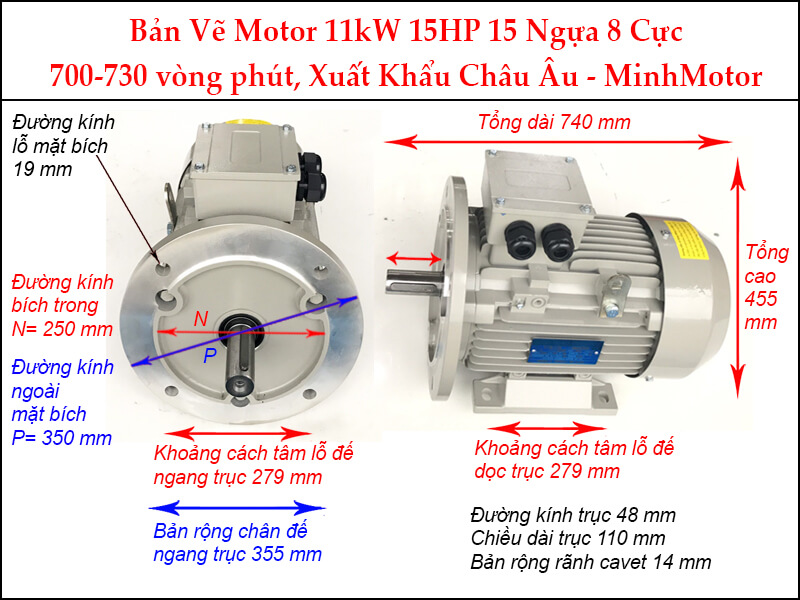

h. Motor 11kW 15HP 8 cực mặt bích có chân đế (B35)
Tem: Y3-180L-8 B35, 11kW, 380V/660V.
Dòng định mức: 25,1 A ở 380V; tốc độ ~730 vòng/phút; cosφ 0,77.
Bảo vệ: IP55, cách điện cấp F, S1; nặng ~169 kg.
Trục: Đường kính 48 mm, dài 110 mm, rãnh cavet 14 mm.
Mặt bích: Đường kính ngoài Ø350 mm, vành định vị Ø250 mm, tâm lỗ Ø300 mm, 4 lỗ bắt vít Ø19 mm.
Tổng dài motor: ~740 mm.
3. Ứng dụng motor 11kW 4 cực: máy ép gạch không nung thủy lực
Máy ép gạch không nung thủy lực: Ép gạch block 4 lỗ, chu kỳ 15–18 giây/mẻ.
Máy cưa vòng, máy bào, máy cưa đĩa trong xưởng gỗ.
Máy nén khí piston 2 cấp, máy nén trục vít cỡ nhỏ kéo đai.
Máy trộn vữa, máy trộn bột qua hộp giảm tốc.
Băng tải, vít tải qua hộp giảm tốc.
Máy ép gạch không nung thủy lực là máy phải dùng đúng motor 11kW 4 cực. Truyền động: khớp nối thẳng bơm bánh răng 63 cc/vòng; bơm ~1460 v/p, ~90 lít/phút, 6,5 MPa.
Hạng mục
Cách tính
Kết quả
Tốc độ motor
Motor 4 cực theo tem
~1460 vòng/phút
Truyền động
Khớp nối thẳng bơm bánh răng 63 cc/vòng
Bơm ~1460 v/p, ~90 lít/phút, 6,5 MPa
Công suất trục máy cần
Ép gạch block 4 lỗ, chu kỳ 15–18 giây/mẻ
~9,9 kW
Hệ số tải motor
9,9 ÷ 11
~90%
Mô men motor
9550 × 11 ÷ 1460
~72 Nm; khởi động ~2,2 lần ≈ 158 Nm
Vì sao phải 4 cực: Bơm thủy lực, đầu nén thiết kế quay 1450–1500 vòng/phút nên nối thẳng motor 4 cực, không cần puly hay hộp số trung gian.
Vì sao phải 11kW: Máy cần ~9,9 kW trên trục. Motor 7,5kW quá tải ~32%, nhảy rơ le nhiệt khi chạy đầy tải. Motor 15kW dư công suất, dòng khởi động lớn, tốn tiền tủ điện.
Bền: Motor chạy ~90% tải, cuộn dây cách điện cấp F còn dư nhiệt khi làm 2 ca/ngày.
Vận hành chuẩn: Đo dòng khi máy chạy đầy tải; dưới 22,5 A là đúng tải.
4. Ưu điểm động cơ 11kW 15 ngựa 380V
Bản 4 cực ~1460 vòng/phút hợp tỉ số đai, tỉ số hộp giảm tốc thông dụng cho máy công nghiệp.
Hộp cực 6 đầu dây, khởi động sao – tam giác được, giảm sụt áp lưới nhà xưởng.
Có cả chân đế B3 và mặt bích có chân đế B35, lắp theo máy dễ.
Vòng bi 2 đầu cùng mã, dễ mua bi thay thế.
5. Thiết bị đóng cắt, dây cấp nguồn cho motor 11kW
Hạng mục
Thông số cho motor 11kW 4 cực, 380V
Điện áp, đấu dây
380V đấu tam giác (hộp cực 6 đầu dây)
Kiểu khởi động
Trực tiếp hoặc sao – tam giác
Aptomat
~50 A
Khởi động từ
~32 A (AC3)
Rơ le nhiệt
Chỉnh 22,5 A; trong mạch sao – tam giác chỉnh ~13,1 A
Cáp đồng cấp nguồn
~10 mm² mỗi pha
Dòng khởi động trực tiếp ~7 lần định mức, ~158 A.
Sao – tam giác: dòng và mô men khởi động còn ~1/3.
6. Câu hỏi thường gặp về motor điện 3 pha 15HP 11kW
a) Cho người sắp mua, khảo giá
Motor 11kW chạy được máy ép gạch không nung thủy lực không? Được. Máy cần ~9,9 kW trên trục, motor 11kW 4 cực chạy ~90% tải.
Motor 11kW dùng điện 220V được không? Không. Motor 11kW Parma là bản 3 pha 380V/660V, chạy lưới 3 pha 380V đấu tam giác, dòng định mức 22,5 A. Điện 3 pha 220V hay 1 pha 220V đều không đủ áp.
Trục và tâm trục bao nhiêu? Bản 4 cực trục 42 mm, tâm trục 160 mm.
Motor 11kW 4 cực nặng bao nhiêu? ~100 kg. Cần pa lăng hoặc xe nâng khi lắp.
Bản 6 cực có cùng lỗ chân đế với bản 4 cực không? Không. Bản 4 cực lỗ chân đế 210 × 254 mm; bản 6 cực 254 × 254 mm.
b) Cho người mới mua, cần dùng cho đúng
Đấu sao chạy lâu ở 380V được không? Không. Đấu sao ở 380V motor chỉ còn ~1/3 mô men, chạy tải là nóng.
Rơ le nhiệt chỉnh bao nhiêu? Khởi động trực tiếp chỉnh 22,5 A. Rơ le trong mạch sao – tam giác chỉnh ~13,1 A.
Lắp máy ép gạch không nung thủy lực cần lưu ý gì? Căn đồng tâm khớp nối, lệch dưới 0,05 mm; xả khí đường hút trước khi chạy.
c) Cho người đã dùng, cần bảo trì
Vòng bi có cần bơm mỡ không? Không. Bi 2RZ/2Z kín 2 mặt; tiếng rè, nắp bi nóng thì thay cả cặp.
Bao lâu vệ sinh motor một lần? Xưởng bụi đá, bụi gỗ nên 1 tháng/lần. Thổi bụi khe tản nhiệt và chụp quạt.
Đo cách điện thế nào? Megomet 500V–1000V đo pha với vỏ. Dưới 1 MΩ thì sấy lại cuộn dây trước khi chạy.
d) Cho người dùng mắc lỗi, cần cách sửa
Motor nhảy rơ le khi máy đầy tải, sửa sao? Đo dòng 3 pha. Vượt 22,5 A thì giảm tải máy; lệch pha trên 10% thì kiểm tra tiếp điểm khởi động từ, đầu cốt.
Dùng dây nhỏ hơn 10 mm² có sao không? Có. Dây nóng, sụt áp lúc khởi động, motor khó lên tốc độ.
Lắp nhầm motor 2 cực có hỏng máy không? Có. Máy quay gấp đôi tốc độ thiết kế, quá tải motor và hỏng máy; thay đúng motor 4 cực.
