Motor 0.55kw còn gọi là Motor 0.75hp (0.75 ngựa) 3 pha 380v được ứng dụng nhiều trong quạt điện, máy thổi mùn cưa.
1) Thông số kỹ thuật motor 0.55 kw 0.75hp
Điện áp 3pha 380/220v
Dây đồng cao cấp, chịu nhiệt cấp F
Motor xuất khẩu Châu Âu, tiêu chuẩn quốc tế
Tốc độ thông dụng của motor điện 3 pha 0.75Hp 0.55kw gồm có:
- 4 pole, 4 cực điện, trục quay 1450-1400 vòng/phút
- 2 pole, 2 cực điện, trục quay 2900-3000 vòng/phút
- 6 pole, 6 cực điện, trục quay 960- 1000 vòng/phút
2) Phân loại motor 0.75 hp 0.55kw

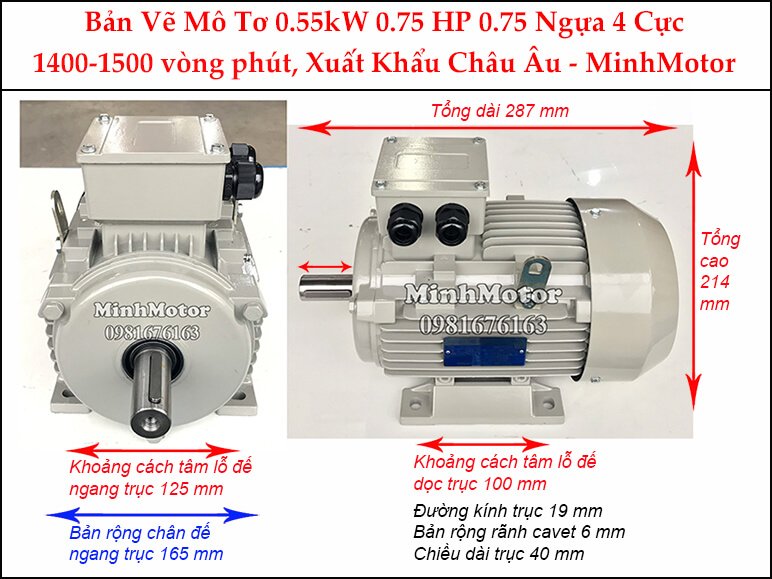

a) Motor 0.55 kw 0.75 hp 4 pole 3 pha chân đế
Motor Điện 3 Pha 0.75hp 0.55kw chân đế 1400-1500 vòng (4 Pole) có kích thước như sau:
- Đường kính cốt trục: 19 mm
- Mã hàng: Y3 GL 80M1-4
- Tốc độ: 1390 - 1400 - 1500 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 80 mm
- Lực momen: 3.87 Nm
- Dòng ampe định mức: 2.7 A
- Điện áp: Motor 3 pha 220v/ 380v
- Mã vòng bi trục ra mang tải (trục trước): 62042RZ, mã bi phía sau đuôi motor: 62042RZ

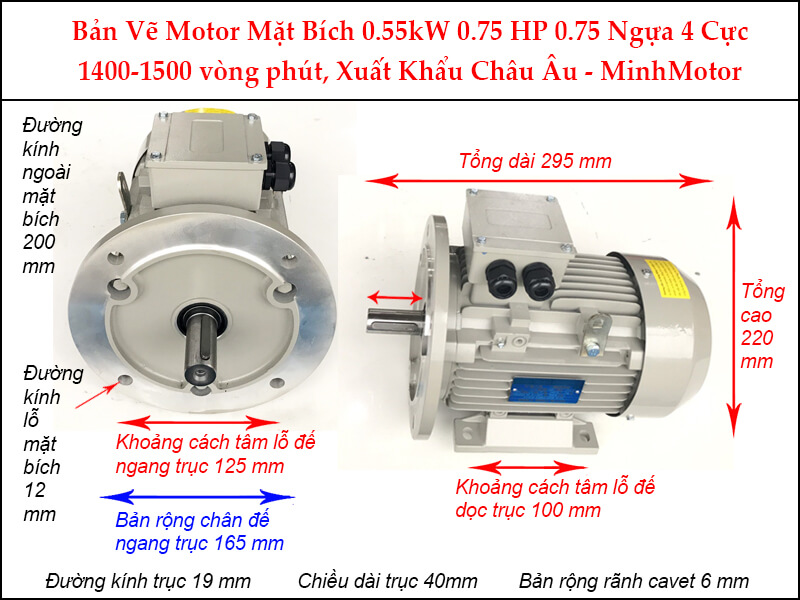

b) Motor 0.75 hp 4 cực 3 pha bích 1400-1500 RPM
Động cơ điện Parma 3 pha 0.75Hp 0.55kw mặt bích 1400-1500 vòng phút ( RPM) có thông số như sau:
- Tốc độ: 4 cực điện
- Đường kính trục: 19 mm
- Đường kính mặt bích: 200 mm
- Đường kính lỗ bích: 12 mm
- Tổng chiều dài motor: 290 mm

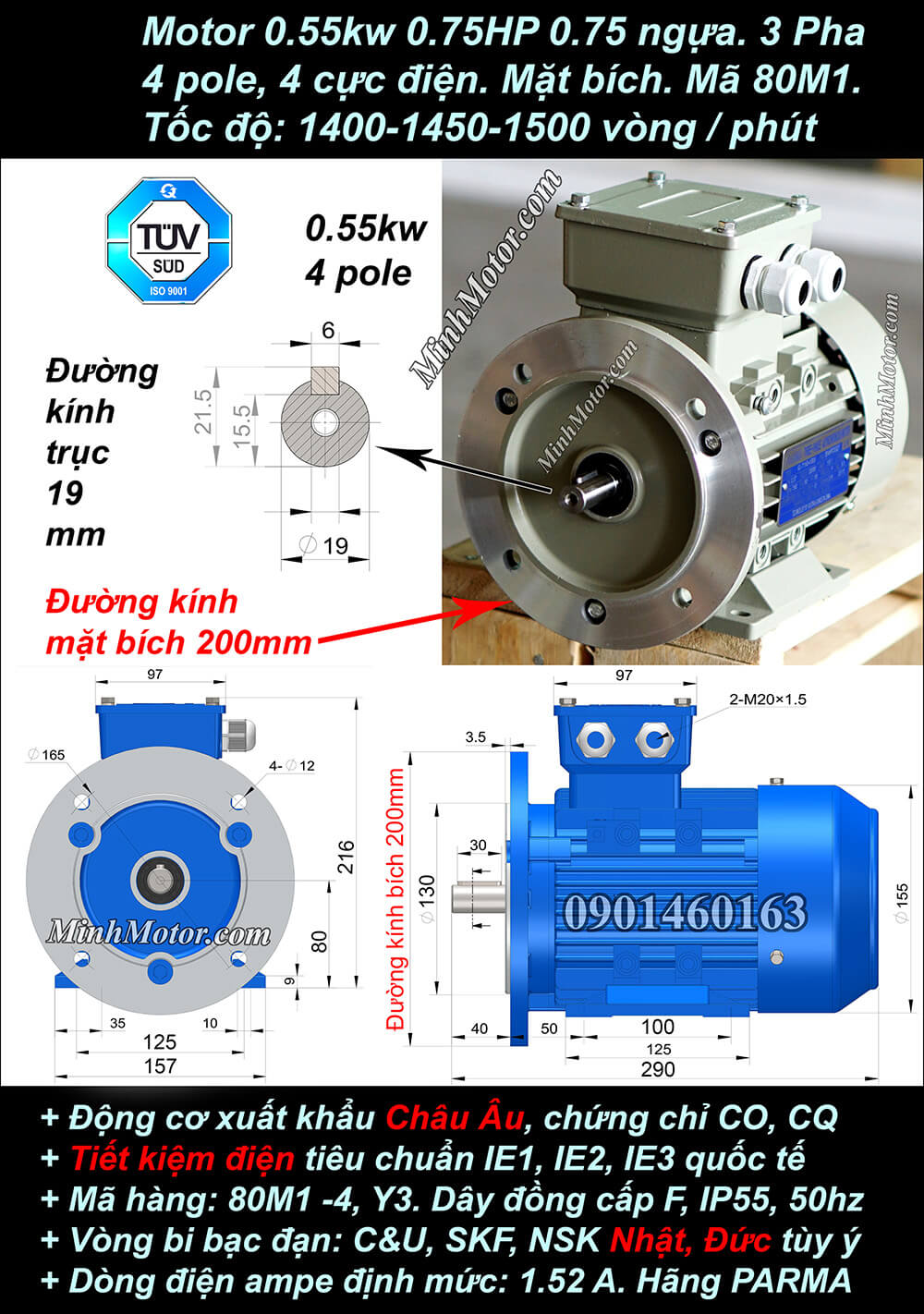

Với motor 0.55kw 0.75hp B5, loại mặt bích không chân đế thì cách lắp đặt là ngửa lên trên hoặc úp xuống dưới như sau:
- Tốc độ trục quay: 1400-1500 vòng/phút
- Đường kính thân: 155mm
- Tổng chiều dài thân: 290mm
- Đường kính vành định vị: 130mm
- Đường kính ngoài mặt bích: 200mm
- Đường kính trục: 19mm

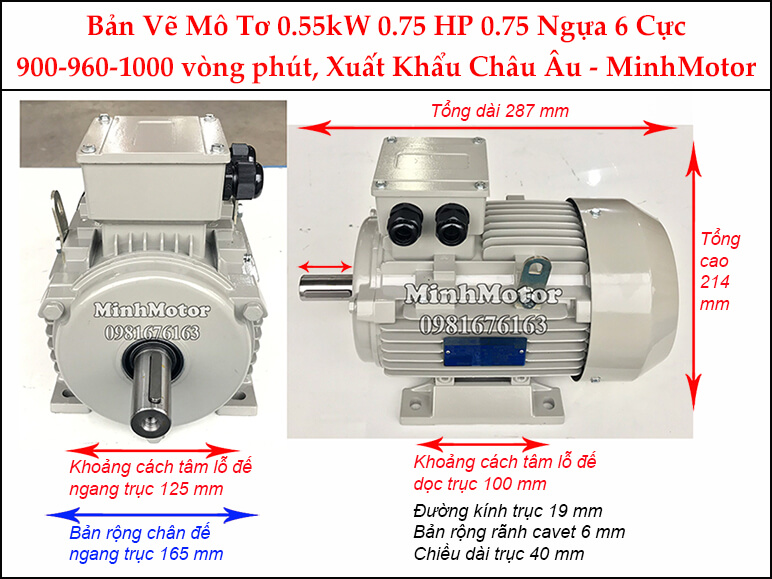

c) Motor 0.55 kw 0.75 hp 6 pole chân đế 900-1000 vòng
Động cơ 0.55kw 0.75hp 6 pole 3 pha chân đế 900-1000 vòng
- Đường kính cốt trục: 19 mm
- Mã hàng: Y3 GL 80M2-6
- Tốc độ: 900 - 960 - 1000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 80 mm
- Lực momen: 5.80 Nm
- Dòng ampe định mức: 1.7 A
- Mã vòng bi trục ra mang tải (trục trước): 62042RZ, mã bi phía sau đuôi motor: 62042RZ

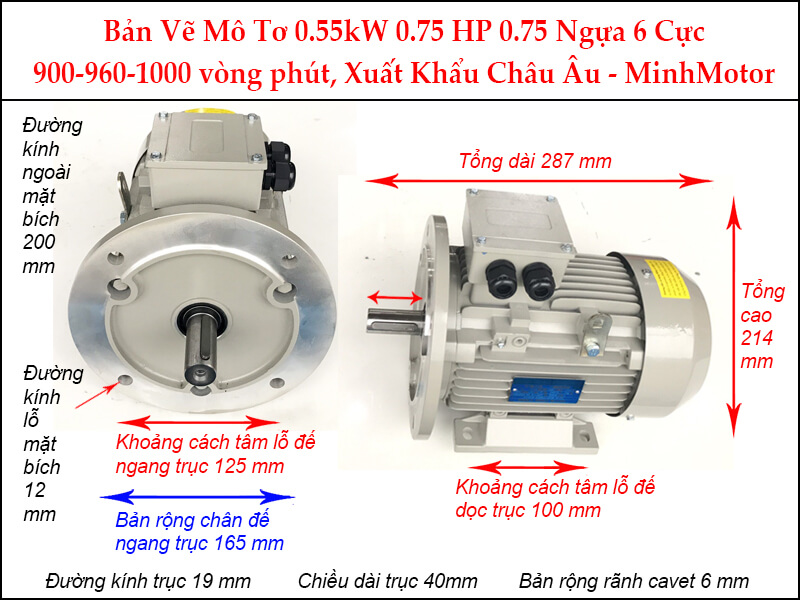

d) Motor 0.75 hp 6 cực 380v bích 900-1000 vòng
Motor 0.55kw 0.75hp mặt bích 900-1000 vòng có thông số kỹ thuật:
- Tốc độ: 6 cực điện
- Đường kính trục: 19 mm
- Đường kính mặt bích: 200 mm
- Đường kính lỗ bích: 12 mm
- Tổng chiều dài motor: 289 mm
e) Motor 0.75Hp 0.55kw 2 pole 3 pha chân đế
Động cơ 0.55kw 0.75hp 2 pole chân đế 2900-3000 vòng
- Đường kính cốt trục: 14 mm
- Mã hàng: Y3 GL 71M2-2
- Tốc độ: 2790 - 2900 - 3000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 71 mm
- Dòng ampe định mức: 1.4 A
- Mã vòng bi trục ra mang tải (trục trước): 62022RZ, mã bi phía sau đuôi motor: 62022RZ

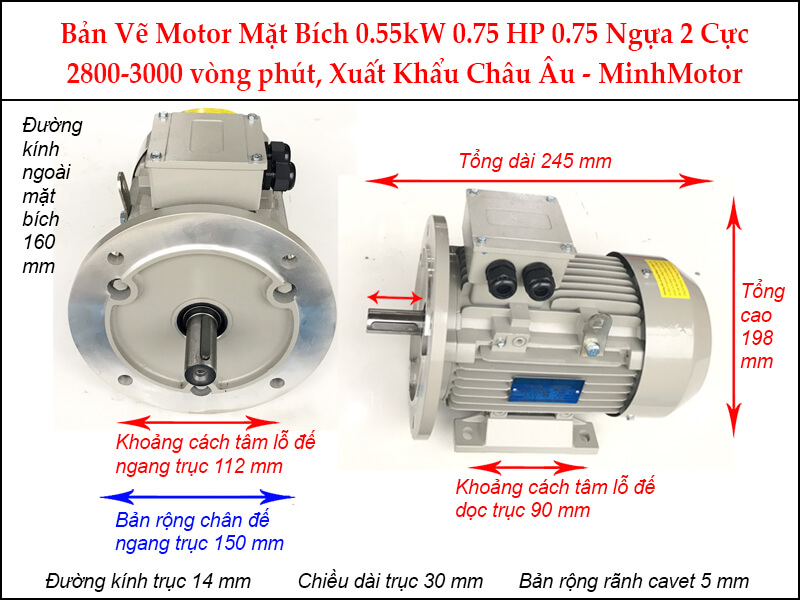

f) Motor 0.55kw 2 cực 3 pha bích 2900-3000 vòng
Động cơ 0.75Hp 0.55kw 2 cực mặt bích 2900-3000 vòng
- Tốc độ: 2 cực điện
- Đường kính trục: 14 mm
- Đường kính mặt bích: 160 mm
- Tổng chiều dài motor: 246.5 mm

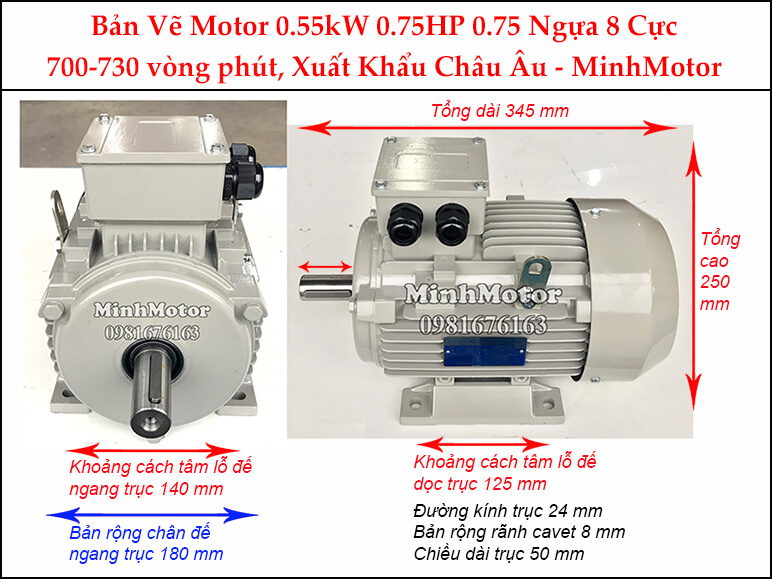

g) Motor điện 3 pha 0.75Hp 0.55kw 8 pole chân đế
Motor điện 0.75Hp 0.55kw 8pole chân đế
- Đường kính cốt trục: 24 mm
- Mã hàng: Y3-90L-8
- Tốc độ: 700 - 730 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 90 mm
- Dòng ampe định mức: 2.2 A
- Motor điện Parma 0.55kw 0.75Hp 8pole có mã vòng bi trục ra mang tải (trục trước): 62052RZ, mã bi phía sau đuôi motor: 62052RZ

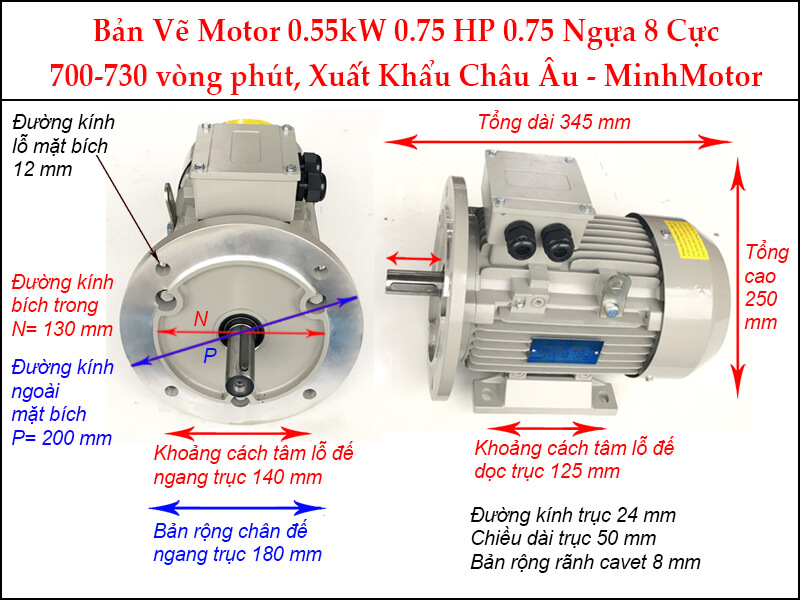

h) Động cơ điện 3 pha 0.75Hp 0.55kw 8 pole, 700-720 vòng/phút mặt bích
Motor 0.75Hp 0.55kw 8pole mặt bích
- Tốc độ: 8 cực điện
- Đường kính trục: 24 mm
- Đường kính mặt bích: 200 mm
- Đường kính lỗ bích: 12mm
- Tổng chiều dài motor: 345 mm
3) Lựa chọn motor điện 3 pha 0.75Hp 0.55kw
Motor 0.75Hp 0.55kw thương hiệu Parma là motor nhập khẩu phổ biến được khách hàng lựa chọn nhiều nhất bởi những ưu điểm sau:
- Luôn có giá cả tốt nhất thị trường
- Quy trình sản xuất robot hóa tự động, lõi dây đồng cao cấp
- Động cơ đạt chứng chỉ chất lượng châu Âu và tiết kiệm điện.
- Bảo hành tới 3 năm, tuổi thọ bền bỉ hơn 9 năm
- Có sẵn motor điện 3 pha đủ mọi công suất số lượng lớn
Ngoài ra còn có động cơ điện 0.75Hp 0.55kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.
Quy cách chế tạo motor điện 3 pha 0.75Hp 0.55kw Parma
- Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
- Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
- Tần số điện: 50Hz, 60hz
- Cuộn dây đồng cấp F tiêu chuẩn quốc tế; cấp bảo vệ IP55
- Cấu tạo hộp cực điện: 6 đầu dây ra, đấu điện 380v/660v. Có rơ le nhiệt (chống cháy) và điểm nối rơ le chống mất pha, chống giật.
- Nhiệt độ làm việc lý tưởng: 4.5 tới 39 độ C.
- Vòng bi bạc đạn cao cấp của hãng C & U, SKF – NSK của Đức.
- Quy trình kiểm định xuất xưởng: thông qua nhiều chuyên viên kiểm soát chất lượng trước khi đóng gói.
- Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu.
- Tiêu chuẩn chất lượng và an toàn điện: ISO 9001
