Motor 0.75kw hay động cơ điện 1hp 3 pha tốc độ 6 Pole, 4 pole, 2 Pole (6, 4, 2 cực điên). Động cơ 0.75kw điện áp 380v được ứng dụng nhiều trong chế tạo quạt công nghiệp, máy bơm ly tâm, máy chế biến gỗ, máy sản xuất gạch, máy trộn nhiên liệu, xi măng, băng tải, bơm hút chân không cho ngành thực phẩm.
1) Thông số kỹ thuật motor điện 3 pha 1hp 0.75kw
Điện áp Motor 3 pha 220v/ 380v
Dây đồng cao cấp, chịu nhiệt cấp F
Hệ số bảo vệ bụi nước IP55
Motor xuất khẩu Châu Âu, tiêu chuẩn quốc tế
Tốc độ thông dụng của motor điện 3 pha 1HP 0.75kw gồm có:
- 4 pole, 4 cực điện, trục quay 1400-1500 vòng/phút
- 2 pole, 2 cực điện, trục quay 2800-3000 vòng/phút
- 6 pole, 6 cực điện, trục quay 900- 1000 vòng/phút
- 8 pole, 8 cực điện, trục quay 700-760 vòng/phút
2) Phân loại motor 1hp 0.75 kw
a) Motor 1hp 4 Pole 3 pha chân đế
Motor Điện 3 Pha 1hp 0.75kw chân đế 4 Pole (1400-1500 vòng) trục 19 có thông số như sau:
- Đường kính cốt trục: 19 mm
- Mã hàng: Y3-80M2-4 0.75kw 4 cực điện Parma
- Tốc độ: 1390 – 1400 – 1500 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 80 mm
- Lực momen: 5.28 Nm
- Dòng ampe định mức: 2.1 A
- Mã vòng bi trục ra mang tải (trục trước): 62042RZ, mã bi phía sau đuôi motor: 62042RZ
b) Motor 1hp 4 cực mặt bích 380v
Động cơ 0.75kw 1hp 4 pole 3 pha mặt bích 1400-1500 RPM (4 cực) trục 19 kích thước như hình:
- Tốc độ: 4 cực điện
- Đường kính trục: 19 mm
- Đường kính mặt bích: 200 mm
- Đường kính lỗ bích: 12 mm
- Tổng chiều dài motor: 289 mm
Với Động cơ 1hp 0.75kw 4 pole B5, loại mặt bích không chân đế thì cách lắp đặt là ngửa lên trên hoặc úp xuống dưới như sau:
- Tốc độ trục quay: 1400-1500 vòng/phút
- Đường kính thân: 155mm
- Tổng chiều dài thân: 290mm
- Đường kính vành định vị: 130mm
- Đường kính ngoài mặt bích: 200mm
- Đường kính trục: 19m
c) Motor 0.75 kw 6 pole 3 pha chân đế

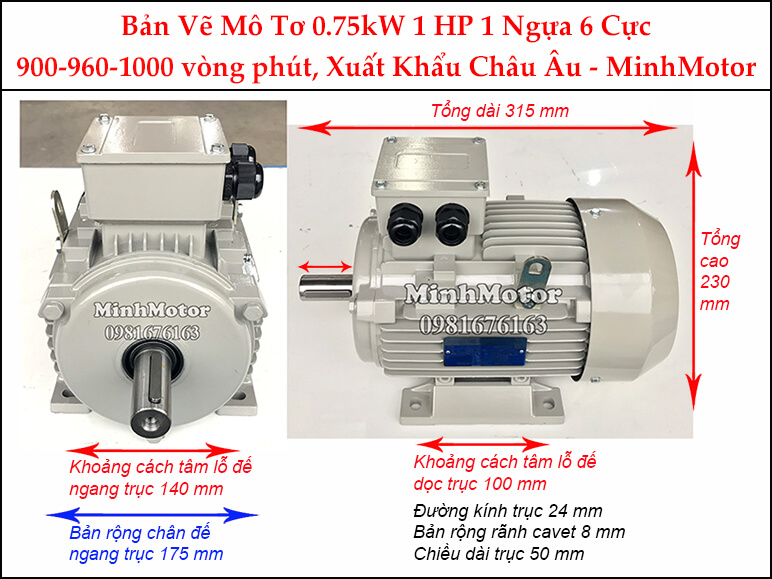

Động cơ 1hp 0.75kw 6 cực (900-1000 vòng) kiểu chân đế chi tiết như sau:
- Đường kính cốt trục: 24 mm
- Mã hàng: Y3-90S-6 0.75kw 6 cực điện Parma
- Tốc độ: 905 - 960 - 1000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 90 mm
- Lực momen: 8.04 Nm
- Dòng ampe định mức: 2.3 A
- Mã vòng bi trục ra mang tải (trục trước): 62052RZ, mã bi phía sau đuôi motor: 62052RZ
d) Motor 0.75 kw 6 cực 3 pha mặt bích

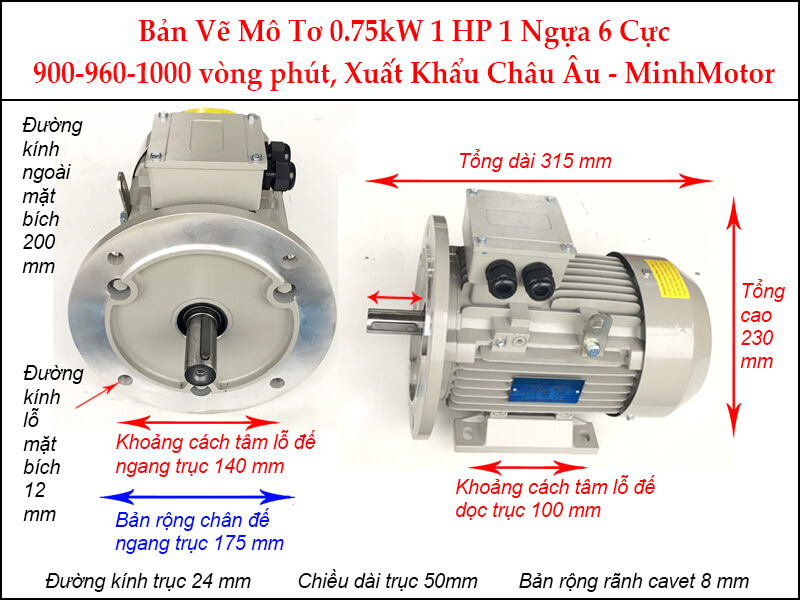

Động cơ điện 3 pha 1HP 0.75kw mặt bích 900-1000 vòng (6 Pole) như hình:
- Tốc độ: 6 cực điện
- Đường kính trục: 24 mm
- Đường kính mặt bích: 200 mm
- Đường kính lỗ bích: 12 mm
- Tổng chiều dài motor: 324 mm
e) Động cơ 0.75 kw 2 pole 380v chân đế 2 cực
Motor 1hp 0.75kw 2 cực 2900-3000 vòng 3 pha, chân đế thông số như sau:
- Đường kính cốt trục: 28 mm
- Mã hàng: Y3-80M1-2 0.75kw 2 cực điện Parma
- Tốc độ: 2840 - 2900 - 3000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 80 mm
- Lực momen: 2.57 Nm
- Dòng ampe định mức: 1.8 A
- Mã vòng bi trục ra mang tải (trục trước): 62042RZ, mã bi phía sau đuôi motor: 62042RZ
f) Động cơ 0.75 kw 2 cực 3 pha bích 2900-3000 vòng

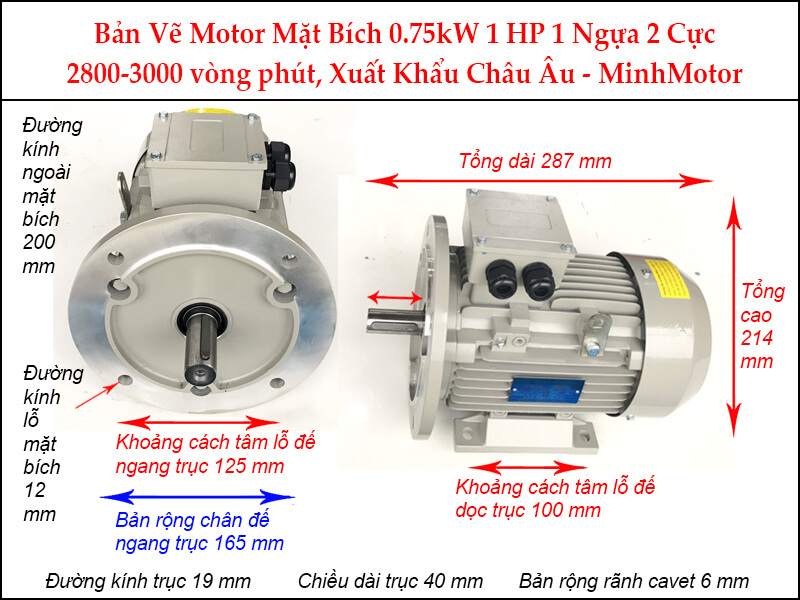

Motor 1HP 0.75kw 2 pole 2900-3000 vòng 3 pha mặt bích như sau:
- Đường kính lỗ bích: 12 mm
- Tổng chiều dài motor: 289 mm
g) Động cơ 1Hp 8 pole chân đế 380v 700-720 vòng/phút

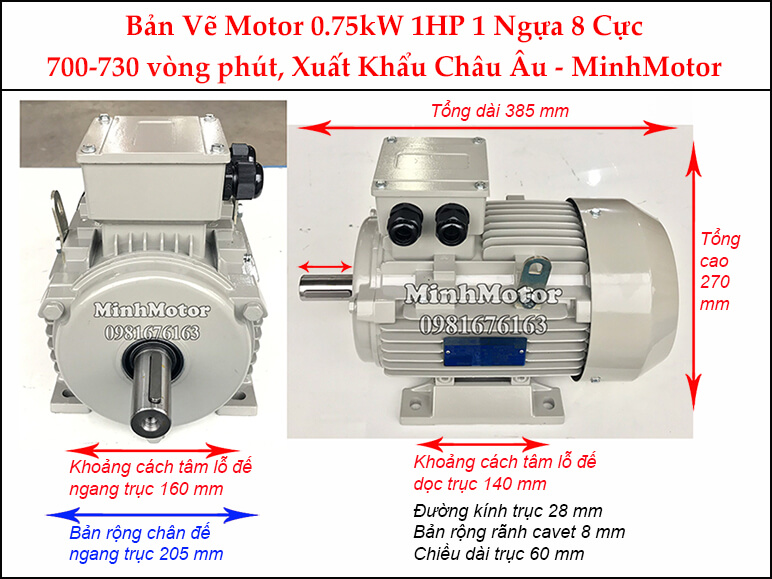

Motor 0.75Kw 1hp 8 cực chân đế 3 pha 700-720 phút, thông số như sau
- Đường kính cốt trục: 28 mm
- Mã hàng: Y3-100L1-8 0.75kw 8 cực điện Parma
- Tốc độ: 700 - 730 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 100 mm
- Lực momen: 10.61 Nm
- Dòng ampe định mức: 2.4 A
- Mã vòng bi trục ra mang tải (trục trước): 62062RZ, mã bi phía sau đuôi motor: 62062RZ
h) Động cơ 1Hp 8 cực mặt bích điện áp 3 pha

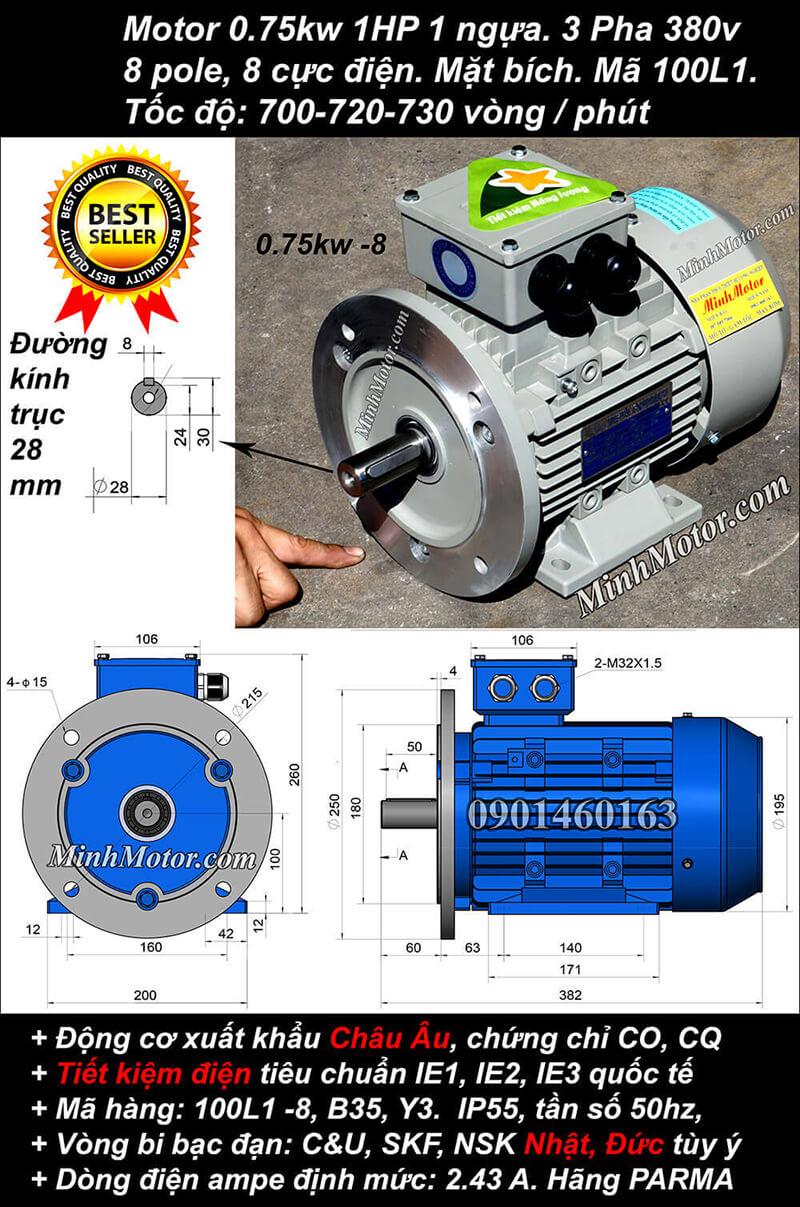

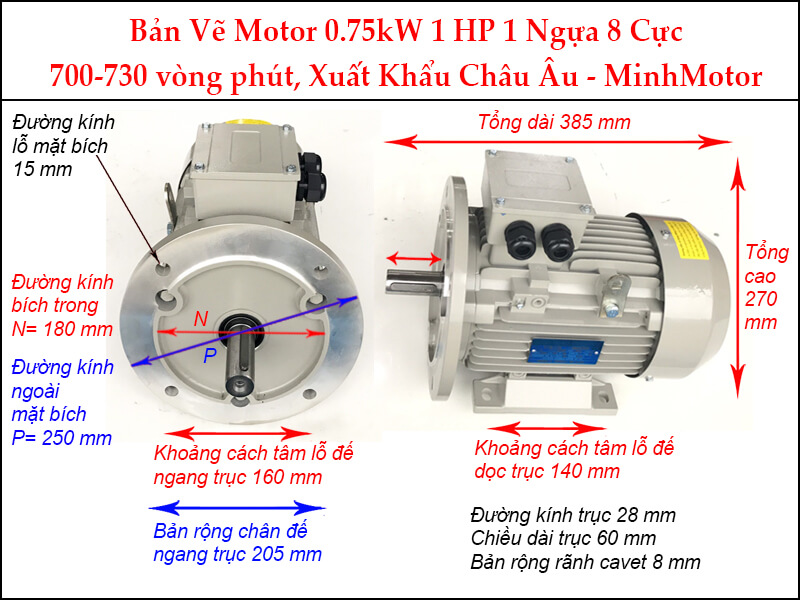

Motor 0.75Kw 1hp 8 pole cực mặt bích, kích thước như hình
- Tốc độ: 8 cực điện
- Đường kính trục: 28 mm
- Đường kính mặt bích: 250 mm
- Đường kính lỗ bích: 15 mm
- Tổng chiều dài motor: 382 mm
i) Motor 3 pha 1hp 0.75 kw trục thẳng
Motor 3 pha 0.75kw 1 hp tốc độ quay chậm từ 140 vòng - 14 vòng/phút loại chân đế với kích thước như hình dưới đây:
Motor điện 3 pha 1 hp mặt bích hay còn gọi là motor khuấy 0.75kw 1hp trục ra 28mm
3) Lựa chọn Động cơ điện 3 pha 0.75Kw 1hp
Motor 1HP 0.75kw thương hiệu Parma là sản phẩm được nhiều nhà máy Việt tin dùng nhất trong 12 năm qua vì các lý do sau đây:
- Tuổi thọ motor điện: 9-10 năm; thời gian bảo hành 18 tháng – 36 tháng dài nhất toàn quốc.
- Giá thành sản phẩm hiện là tốt nhất Việt Nam do nhập số lượng lớn, nguyên liệu nhập tận gốc.
- Quy trình sản xuất robot hóa tự động, máy gia công cơ khí từ Nhật và Italia, chính xác tuyệt đối từng bộ phận.
- Động cơ đạt chứng chỉ chất lượng cấp từ Đức, Nga, Úc, đã xuất khẩu tới 80 nước.
- Văn phòng đại lý công ty Hồng Phúc có mặt tại mọi thành phố lớn miền Bắc - Trung - Nam, luôn có kỹ sư tư vấn, khảo sát mọi công trình lớn cấp quốc gia, giúp các nhà máy chọn phương án tối ưu nhất.
Ngoài ra còn có động cơ điện Parma 1HP 0.75kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.
Quy cách chế tạo motor điện 3 pha 1HP 0.75kw Parma
- Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
- Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
- Tần số điện: 50Hz, 60hz
- Cuộn dây đồng cấp F tiêu chuẩn quốc tế; cấp bảo vệ IP55
- Cấu tạo hộp cực điện: 6 đầu dây ra, đấu điện 380v/220v. Có rơ le nhiệt (chống cháy) và điểm nối rơ le chống mất pha, chống giật.
- Nhiệt độ làm việc lý tưởng: 5 tới 40 độ C.
- Vòng bi bạc đạn: hãng C & U, SKF – NSK của Nhật (phục vụ theo yêu cầu)
- Quy trình kiểm định xuất xưởng: thông qua 8 kỹ sư sát hạch trước khi đóng gói.
- Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu.
- Tiêu chuẩn chất lượng và an toàn điện: ISO 9001, được Bộ Khoa Học Việt Nam xác nhận.
