Motor Điện 3 Pha 4Hp 3Kw Parma

1.201 reviews

Motor 3kw hay Động cơ 3kw 3 pha 6 pole, 4 pole, 2 pole (cực điện), nhập khẩu Nhật, Đài Loan. Động cơ điện 3kw ứng dụng nhiều trong sự hoạt động của thang máy, cần cẩu, quạt hút công suất lớn, máy nghiền trong nông nghiệp và dệt may.

Tốc độ thông dụng của motor điện 3 pha 4HP 3kw gồm có:

  • 4 pole, 4 cực điện, trục quay 1400-1500 vòng/phút
  • 2 pole, 2 cực điện, trục quay 2800-3000 vòng/phút
  • 6 pole, 6 cực điện, trục quay 900-1000 vòng/phút

Ngoài ra còn có động cơ điện Parma 4HP 3kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.

Quy cách chế tạo motor điện 3 pha 4HP 3kw Parma

  • Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
  • Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
  • Tần số điện: 50Hz, 60hz
  • Cuộn dây đồng cấp F tiêu chuẩn quốc tế; cấp bảo vệ IP55
  • Cấu tạo hộp cực điện: 6 đầu dây ra, đấu điện 380v/220v. Có rơ le nhiệt (chống cháy) và điểm nối rơ le chống mất pha, chống giật.
  • Nhiệt độ làm việc lý tưởng: 6 tới 39 độ C.
  • Vòng bi bạc đạn: hãng C & U, SKF – NSK của Đức
  • Quy trình kiểm định xuất xưởng: thông qua 9 kỹ sư sát hạch trước khi đóng gói.
  • Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu.
  • Tiêu chuẩn chất lượng và an toàn điện: ISO 9001, được Bộ Khoa Học Việt Nam xác nhận.

Động cơ điện 3 pha 3kw 4Hp hộp cực quay 180 độ

1) Bản vẽ Motor 3kw 4Hp 3 pha chân đế 1400-1500 vòng

Bản vẽ motor chân đế 3kW 4Hp 4 ngựa 4 Cực

Động cơ điện 3 pha 4HP 3kw chân đế 1400-1500 vòng có kích thước như sau:

  • Dòng điện ampe định mức: 6.8 (A)
  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Khoảng cách tâm lỗ đế ngang trục: 160mm
  • Bản rộng chân đế ngang trục: 205mm
  • Tổng dài: 385mm; tổng chiều cao: 270mm
  • Đường kính trục: 28mm; chiều dài trục: 60mm
  • Motor 3kw 4Hp 4pole mã vỏ: 100L2. Mã vòng bi trục ra mang tải (trục trước): 62062RZ, mã bi phía sau đuôi motor: 62062RZ

2) Thông số động cơ 3kw 4hp 3 pha mặt bích 4 cực (4pole)

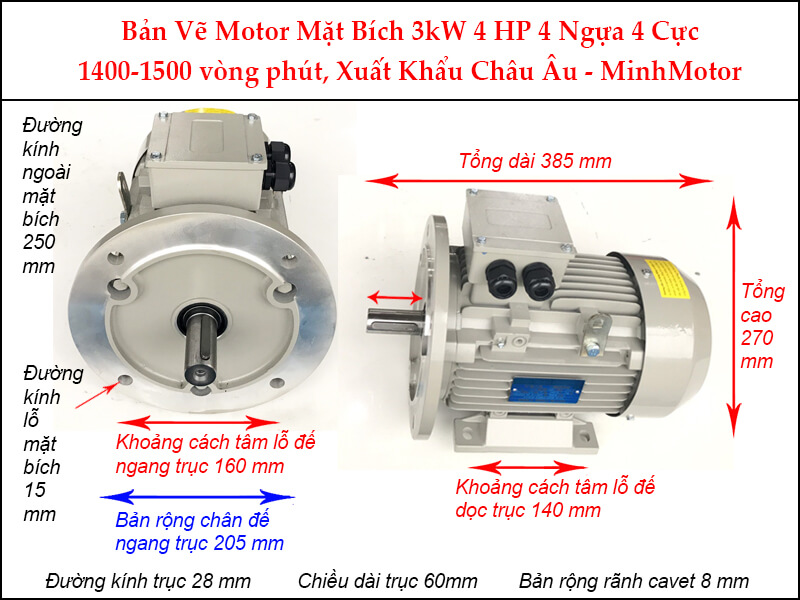

Bản vẽ motor mặt bích 3kW 4Hp 4 ngựa 4 Cực

Motor điện 3 pha 4HP 3kw mặt bích 4 cực (4pole) thông số dưới đây:

  • Dòng điện ampe định mức: 6.8 (A)
  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Đường kính ngoài mặt bích: 250mm
  • Đường kính lỗ mặt bích: 15mm
  • Bản rộng rãnh cavet: 8mm

Với motor 3kw 4hp B5, loại mặt bích không chân đế thì cách lắp đặt là ngửa lên trên hoặc úp xuống dưới như sau:

motor mặt bích V1 úp ngửa 3Kw 4Hp 4 cực

  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Đường kính thân: 195mm
  • Tổng chiều dài thân: 382mm
  • Đường kính vành định vị: 180mm
  • Đường kính ngoài mặt bích: 250mm
  • Đường kính trục: 28mm
  • Chiều dài trục: 60mm
  • Bản rộng rãnh cavet: 8mm

3) Kích thước động cơ điện 3kw 4hp 3 pha chân đế 6 Pole (6 cực)

Bản vẽ motor chân đế 3kW 4Hp 4 ngựa 6 Cực

Motor 3 pha 3kw 4hp chân đế 6 Pole (6 cực) như sau:

  • Dòng điện ampe định mức: 7.4 (A)
  • Tốc độ trục quay: 900-1000 vòng/phút
  • Khoảng cách tâm lỗ đế ngang trục: 216mm
  • Bản rộng chân đế ngang trục: 260mm
  • Tổng dài: 483mm; tổng chiều cao: 338mm
  • Đường kính trục motor 3kw 6 pole: 38mm; chiều dài trục 80mm
  • Motor 3kw 4Hp 6pole mã vỏ: 132M1. Mã vòng bi trục ra mang tải (trục trước): 63082RZ, mã bi phía sau đuôi motor: 63082RZ

4) Bản vẽ motor 3kw 4hp 3 pha mặt bích 900-1000 vòng

Bản vẽ motor mặt bích 3kW 4Hp 4 ngựa 6 Cực

Motor điện 3 pha 4HP 3kw mặt bích 900-1000 vòng như hình

  • Dòng điện ampe định mức: 7.4 (A)
  • Tốc độ trục quay: 900-1000 vòng/phút
  • Đường kính ngoài mặt bích: 300mm
  • Đường kính lỗ mặt bích: 15mm
  • Bản rộng rảnh Cavet: 10mm

5) Thông số motor 3kw 4hp 3 pha chân đế 2900-3000 vòng

Bản vẽ motor chân đế 3kW 4Hp 4 ngựa 2 Cực

Động cơ điện Parma 3 pha 4HP 3kw chân đế 2900-3000 vòng thông số như sau:

  • Dòng điện ampe định mức: 6.3 (A)
  • Tốc độ trục quay: 2900-3000 vòng/phút
  • Khoảng cách tâm lỗ đế ngang trục: 140mm
  • Bản rộng chân đế ngang trục: 200mm
  • Khoảng cách tâm lỗ đế dọc trục: 160mm
  • Tổng dài motor 4hp: 385mm; tổng chiều cao: 260mm
  • Đường kính trục: 28mm; chiều dài trục: 60mm
  • Motor 3kw 4Hp 2pole mã vỏ: 100L. Mã vòng bi trục ra mang tải (trục trước): 62062RZ, mã bi phía sau đuôi motor: 62062RZ

6) Kích thước động cơ 3kw 4hp 3 pha mặt bích 2900-3000 vòng

Bản vẽ motor mặt bích 3kW 4Hp 4 ngựa 2 Cực

Motor 3kw mặt bích 2900-3000 vòng dưới đây:

  • Dòng điện ampe định mức: 6.3 (A)
  • Tốc độ trục quay: 2900-3000 vòng/phút
  • Đường kính ngoài mặt bích: 250mm
  • Đường kính lỗ mặt bích motor 3kw 2 pole: 15mm

7) Thông số motor 3kw 4hp 8 pole, 700-720 vòng/phút chân đế

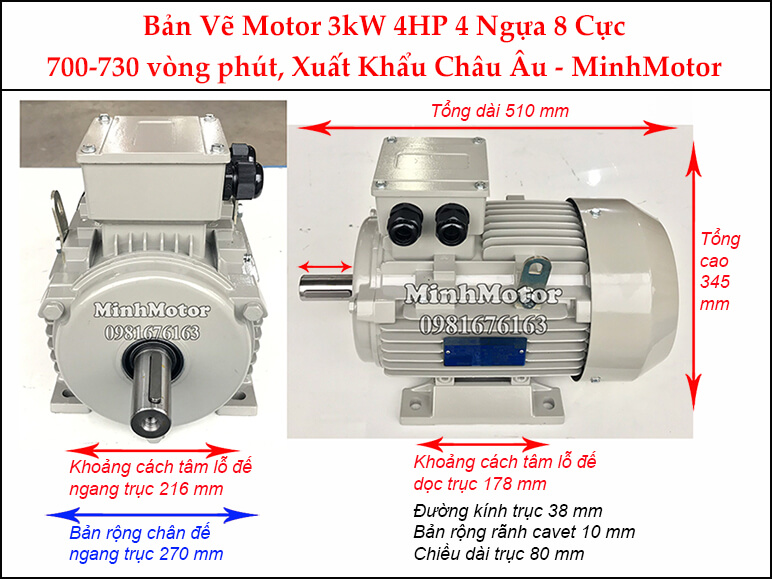

Motor điện 4Hp 3kw 8 pole chân đế

Motor điện 4Hp 3kw 8 pole chân đế

  • Motor 3kw 4Hp 8pole mã vỏ: 132M. Mã vòng bi trục ra mang tải (trục trước): 63082RZ, mã bi phía sau đuôi motor: 63082RZ

8) Kích thước động cơ 3kw 4hp 8 pole, 700-720 vòng/phút

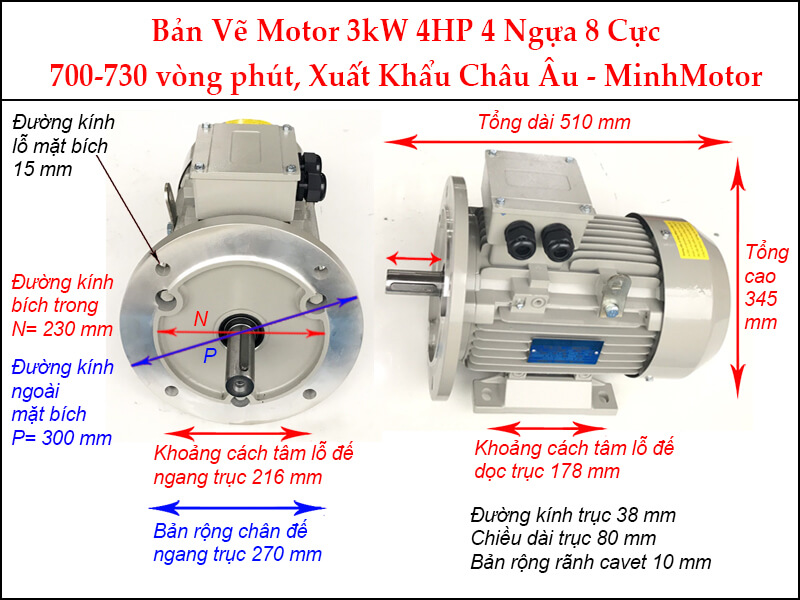

Motor điện 4Hp 3kw 8 pole mặt bích

Motor điện 4Hp 3kw 8 pole mặt bích

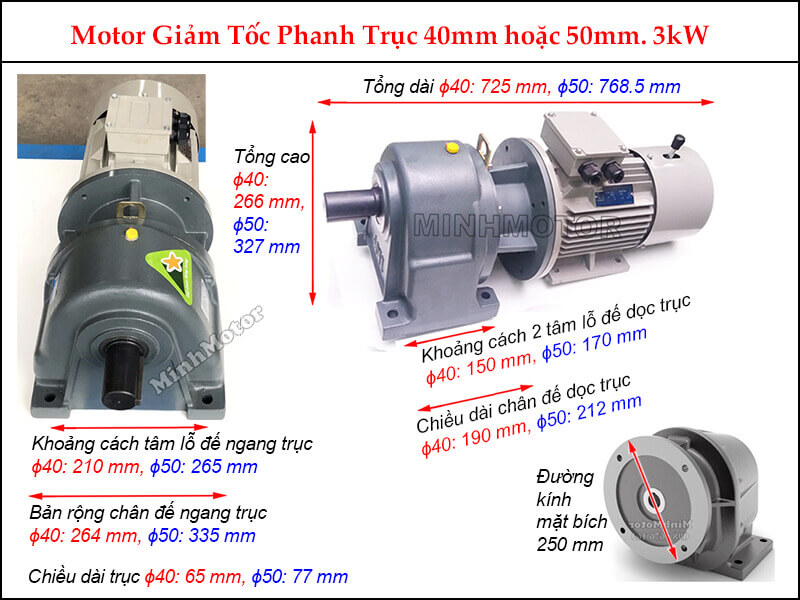

9) Mô Tơ Điện 3kw 4HP Có Thắng 380v

Sau đây là bản vẽ motor 3kw 4hp có thắng phanh ở đuôi motor như hình:

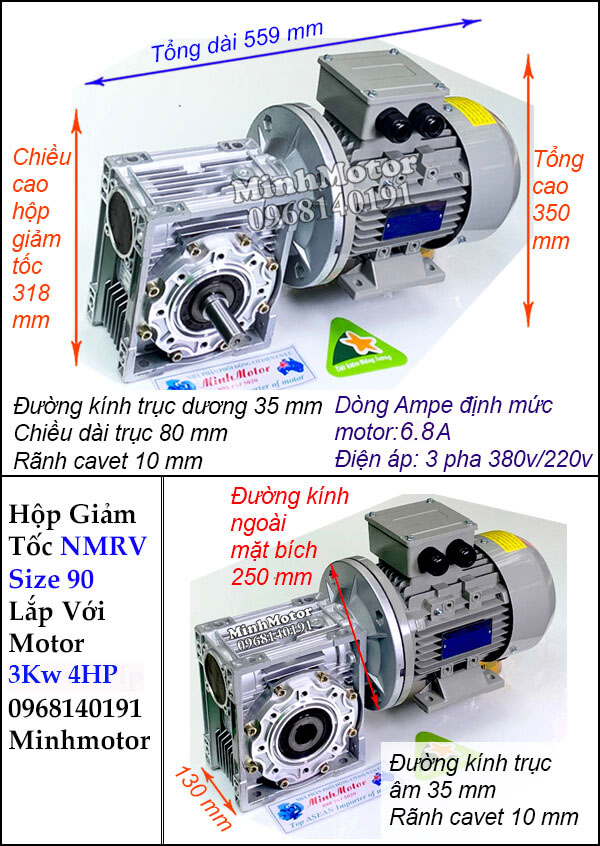

10) Mô Tơ Điện 3kw 4HP Trục Ra Vuông Góc

Motor điện 3kw gắn với hộp giảm tốc NMRV size 90 tốc độ giảm từ 140 vòng - 25 vòng/phút

Lựa chọn motor điện 3 pha 4HP 3kw

Motor 4HP 3kw thương hiệu Parma là motor nhập khẩu thông dụng được khách hàng lựa chọn nhiều nhất bởi những ưu điểm sau:

  • Tuổi thọ motor điện: gần 10 năm; thời gian bảo hành tới 36 tháng dài nhất VN.
  • Giá thành sản phẩm hiện là tốt nhất thị trường do nhập số lượng lớn.
  • Quy trình sản xuất robot hóa tự động, máy gia công cơ khí từ Nhật và Italia độ chính xác cao.
  • Động cơ đạt chứng chỉ chất lượng châu Âu đã xuất khẩu tới hàng chục quốc gia.
  • Đại lý của công ty Hồng Phúc có mặt tại mọi thành phố lớn miền Bắc - Trung - Nam, luôn có kỹ sư tư vấn, khảo sát mọi công trình lớn cấp quốc gia nên đặc biệt uy tín.
/ /
