Motor điện 3 pha 0.5Hp 0.37kW (motor 370W 3 pha, motor nửa ngựa 3 pha Parma) là động cơ không đồng bộ rotor lồng sóc chạy điện 3 pha 220V/380V, dòng định mức khoảng 1,1 A ở 380V và 1,9 A ở 220V (bản 4 cực). Motor có đủ 4 tốc độ: 2 cực khoảng 2755 vòng/phút, 4 cực khoảng 1340 vòng/phút, 6 cực khoảng 880 vòng/phút và 8 cực khoảng 675 vòng/phút, kiểu lắp chân đế B3 hoặc mặt bích B35.
Các mã thông dụng: Y3-71M1-2 và Y3-71M2-4 (trục 14 mm, tâm trục 71 mm, bích 160 mm), Y3-80M1-6 (trục 19 mm), Y3-90S-8 (trục 24 mm, bích 200 mm). Motor cách điện cấp F, bảo vệ IP55, chạy liên tục S1, hộp cực 6 đầu dây đấu sao 380V hoặc tam giác 220V.
Mục lục
1. Ứng dụng motor 0.5Hp 0.37kw 3 pha
Dưới đây là một số ví dụ về ứng dụng phổ biến của motor 0.5hp:
- Máy công nghiệp và gia công: Motor điện 3 pha 0,37 Kw 0,5Hp có công suất nhỏ như vậy thường được sử dụng trong các máy công nghiệp và gia công như máy cắt, máy mài, máy phay, máy khoan, máy nén khí nhỏ và các thiết bị gia công khác.
- Bơm nước: động cơ điện 3 pha 0.37Kw 0.5 Hp có thể được sử dụng trong các hệ thống bơm nước như bơm nước thải, bơm tưới tiêu, bơm nước công nghiệp và các ứng dụng liên quan khác.
- Quạt công nghiệp và hệ thống thông gió: Motor 0.5 Hp 0.37 Kw có công suất nhỏ có thể cung cấp nguồn điện cho quạt công nghiệp, quạt trần công nghiệp, hệ thống hút khói, hệ thống thông gió công nghiệp và các ứng dụng liên quan khác.
- Hệ thống tự động hóa và robot: động cơ 370w 3 pha có thể được sử dụng trong các ứng dụng tự động hóa như robot công nghiệp, các dây chuyền sản xuất tự động và các hệ thống tự động khác.
- Máy nâng hạ và vận chuyển: motor 370w 3 pha có thể được sử dụng trong các thiết bị máy móc vận chuyển như băng tải, máy kéo, máy nâng hạ và các thiết bị vận chuyển khác.
- Hệ thống tự động hóa trong ngành công nghiệp: Motor 0.5hp 3pha cũng có thể được sử dụng trong các ứng dụng tự động hóa trong ngành công nghiệp như hệ thống máy móc tự động, hệ thống điều khiển tự động và các ứng dụng liên quan.
2. Ưu điểm motor 0.5Hp 0.37kw 3 pha
Một số ưu điểm của motor 0.37kw là:
- Có khả năng khởi động mạnh mẽ hơn so với motor đơn pha cùng công suất
- Mô-men đều, chạy êm, không cần tụ khởi động như motor 1 pha.
- Kích thước nhỏ gọn, tiết kiệm không gian và thuận tiện trong việc lắp đặt
- Được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt và có khả năng chịu tải lớn
- Dễ dàng kiểm soát tốc độ và hướng quay bằng cách sử dụng các thiết bị điều khiển như biến tần và mạch điều khiển.
3. Cấu tạo motor 0.5Hp 0.37kw 3 pha
Motor 3 pha 0.5Hp 0.37kW là động cơ không đồng bộ rotor lồng sóc, gồm:
- Stator: lõi thép silic ghép lá, trong rãnh đặt 3 cuộn dây đồng lệch nhau 120 độ điện, đưa ra 6 đầu dây ở hộp cực để đấu sao hoặc tam giác.
- Rotor lồng sóc: lõi thép có các thanh nhôm đúc nối tắt hai đầu, ép trên trục; không có chổi than, không nối điện bên ngoài.
- Trục và vòng bi: trục 14 mm (2, 4 cực), 19 mm (6 cực), 24 mm (8 cực); vòng bi 6202-2RZ, 6204-2RZ, 6205-2RZ tùy cỡ.
- Vỏ có cánh tản nhiệt, nắp hai đầu, quạt làm mát ở đuôi và chụp quạt.
- Hộp cực điện xoay được 180 độ, có ốc tiếp địa và gioăng chống nước IP55.
- Kiểu lắp chân đế B3 (tâm trục 71, 80, 90 mm) hoặc mặt bích B35 (bích 160, 200 mm).
4. Thông số kỹ thuật motor 0.5Hp 0.37kw 3 pha
- Motor điện 3 pha 0.5Hp 0.37kw sử dụng điện áp 3pha 380/220v
- Dây đồng cao cấp, chịu nhiệt cấp F
- Motor xuất khẩu Châu Âu, tiêu chuẩn quốc tế
Tốc độ thông dụng của motor điện 3 pha 0.5Hp 0.37kw gồm có:
- 4 pole, 4 cực điện, trục quay 1400-1500 vòng/phút
- 2 pole, 2 cực điện, trục quay 2800-3000 vòng/phút
- 6 pole, 6 cực điện, trục quay 900-1000 vòng/phút
- 8 pole, 8 cực điện, trục quay 720 - 700 vòng/phút
5. Phân loại motor 0.5Hp 0.37kw 3 pha

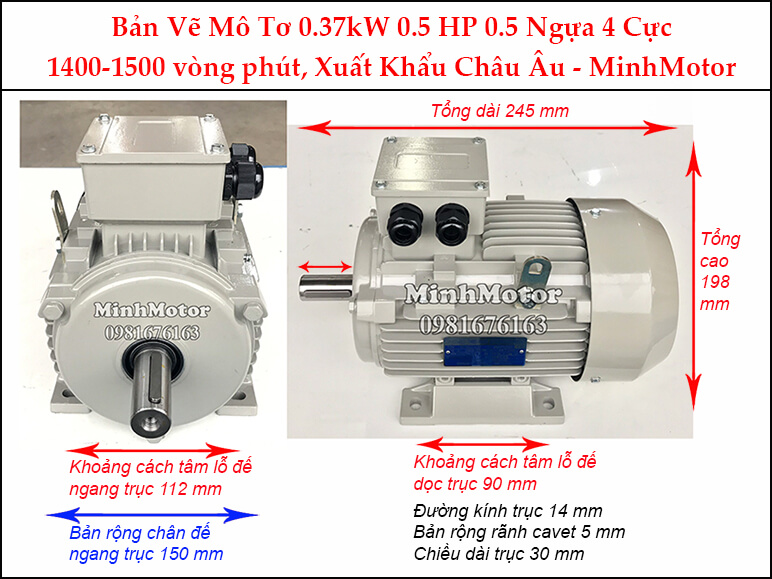

a. Motor 0.37 kw 0.5hp 4 pole 3 pha chân đế
Motor 0.37kw chân đế 4 cực (1400-1500 vòng) kích thước như sau:
- Công suất thực tế: Motor 0.37 kw 0.5hp 0.5 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 4 pole, 4 cực điện, 1340-1500 vòng phút
- Mã hàng: Y3-71M2-4 0.37kw 4 cực điện Parma
- Đường kính cốt trục: 14 mm
- Khoảng cách tâm trục xuống mặt đất: 71 mm
- Lực momen motor chân đế 0.37kw: 2.9 Nm
- Dòng ampe định mức motor chân đế 0.5hp: 1.1 A (380V), 1.9 A (220V)
- Mã vòng bi trục ra mang tải (trục trước): 62022RZ, mã bi phía sau đuôi motor: 62022RZ
- Kiểu lắp đặt: B3 chân đế
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 1.9 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 1.1 ampe
- Tốc độ thực tế khi vận hành: 1340 vòng phút.
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng: 6.35 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 75% .
- Vòng bi - bạc đạn: C&U.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.

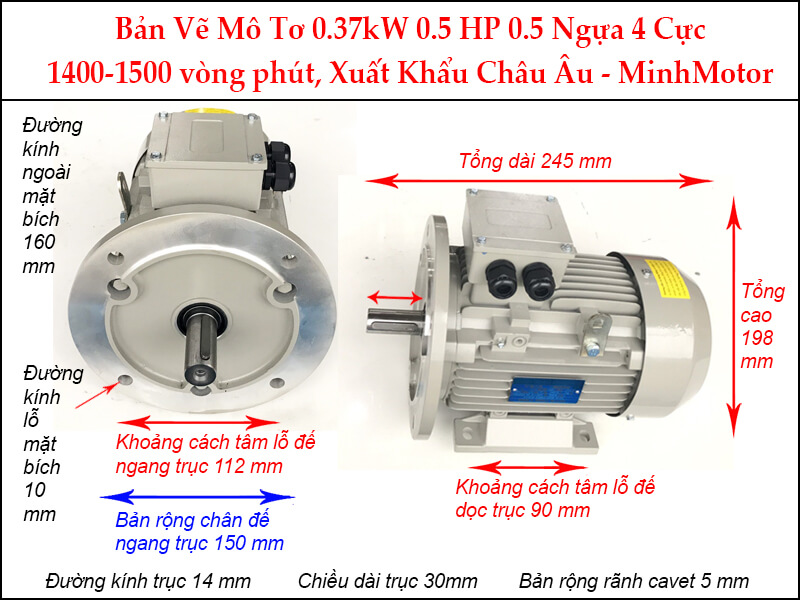

b. Motor 0.5hp 4 cực 3 pha bích 1400-1500 RPM
Motor điện 3 pha 0.5Hp 0.37kw 4 pole mặt bích 1400-1500 RPM như hình:
- Công suất thực tế: Motor 0.37 kw 0.5hp 0.5 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 4 pole, 4 cực điện, 1340-1500 vòng phút
- Mã hàng: Y3-71M2-4 0.37kw 4 cực điện Parma
- Đường kính trục: 14 mm
- Đường kính mặt bích: 160 mm
- Đường kính lỗ bích: 10 mm
- Tổng chiều dài motor: 246.5 mm
- Kiểu lắp đặt: B35 mặt bích
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 1.9 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 1.1 ampe
- Tốc độ thực tế khi vận hành: 1340 vòng phút.
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng motor 0.37kw mặt bích: 6.35 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 75% .
- Vòng bi - bạc đạn: C&U.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.

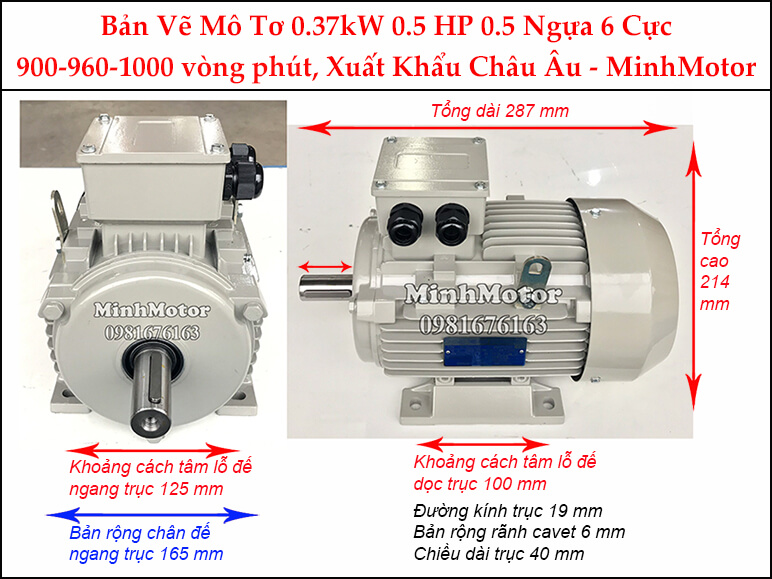

c. Motor 0.37kw 0.5hp 6 pole chân đế
Động cơ 0.5Hp 0.37kw 6 cực 3 pha chân đế 900-1000 vòng
- Công suất thực tế: Motor 0.37kw 0.5hp 0.5 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 6 pole, 6 cực điện, 880 - 960 - 1000 vòng phút
- Mã hàng: Y3-80M1-6 0.37kw 6 cực điện Parma
- Đường kính cốt trục: 19 mm
- Khoảng cách tâm trục xuống mặt đất: 80 mm
- Lực momen: 4.04 Nm
- Dòng ampe định mức: 1.3 A (380V), 2.2 A (220V)
- Mã vòng bi trục ra mang tải (trục trước): 62042RZ, mã bi phía sau đuôi motor: 62042RZ
- Kiểu lắp đặt: B3 chân đế
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 2.2 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 1.3 ampe
- Tốc độ thực tế khi vận hành: 880 vòng phút.
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng: 10 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 70% .
- Vòng bi - bạc đạn: C&U.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.

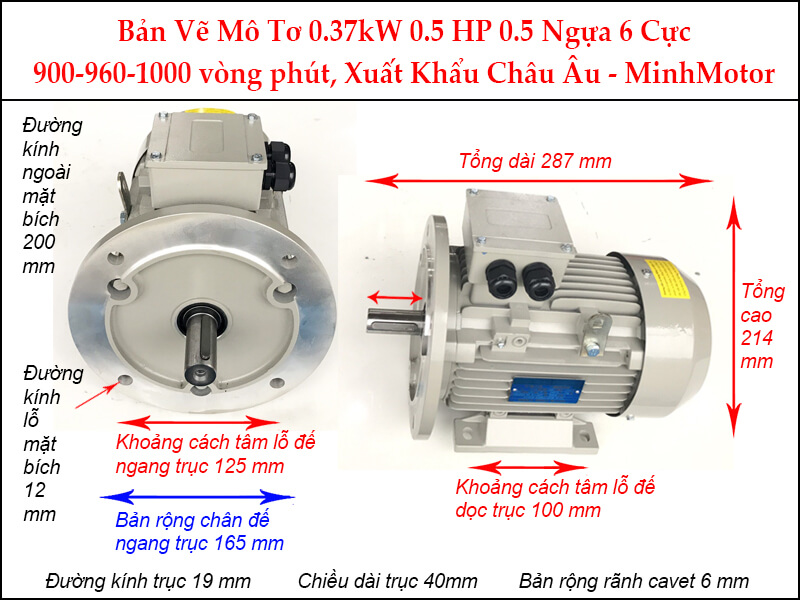

d. Motor 0.5hp 6 cực 3 pha mặt bích
Motor 0.5hp mặt bích 6 pole 3 pha 900-1000 vòng kích thước như sau:
- Công suất thực tế: Motor 0.37kw 0.5hp 0.5 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 6 pole, 6 cực điện, 880 - 960 - 1000 vòng phút
- Mã hàng: Y3-80M1-6 0.37kw 6 cực điện Parma
- Đường kính cốt trục: 19 mm
- Khoảng cách tâm trục xuống mặt đất: 80 mm
- Lực momen motor mặt bích 0.37kw: 4.04 Nm
- Dòng ampe định mức: 1.3 A (380V), 2.2 A (220V)
- Mã vòng bi trục ra mang tải (trục trước): 62042RZ, mã bi phía sau đuôi motor: 62042RZ
- Kiểu lắp đặt: B35 mặt bích
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 2.2 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 1.3 ampe
- Tốc độ thực tế khi vận hành: 880 vòng phút.
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng motor 0.5hp mặt bích: 10 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 70% .
- Vòng bi - bạc đạn: C&U.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.

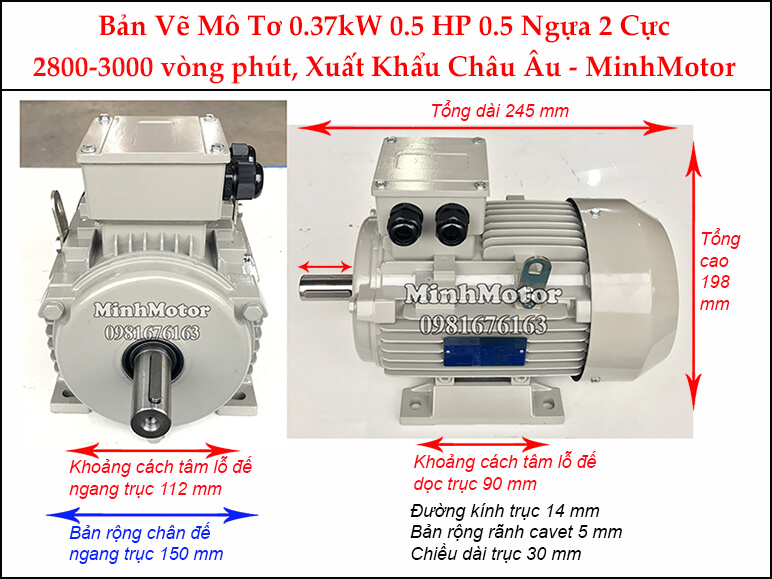

e. Motor 0.37kw 0.5hp 2 pole chân đế 3 pha
Motor 0.5hp chân đế 2 cực chân đế 2900-3000 vòng có thông số kỹ thuật như hình dưới đây
- Công suất thực tế: Motor 0.37kw 0.5hp 0.5 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 2 pole, 2 cực điện, 2755 - 2900 - 3000 vòng phút
- Mã hàng: Y3-71M1-2 0.37kw 2 cực điện Parma
- Đường kính cốt trục: 14 mm
- Điện áp: Motor 3 pha 220v/ 380v
- Khoảng cách tâm trục xuống mặt đất: 71 mm
- Dòng ampe định mức: 1 A (380V), 1.7 A (220V)
- Mã vòng bi trục ra mang tải (trục trước): 62022RZ, mã bi phía sau đuôi motor: 62022RZ
- Kiểu lắp đặt: B3 chân đế
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 1.7 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 1 ampe
- Tốc độ thực tế khi vận hành: 2755 vòng phút.
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng: 5.55 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 81% .
- Vòng bi - bạc đạn: C&U.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.

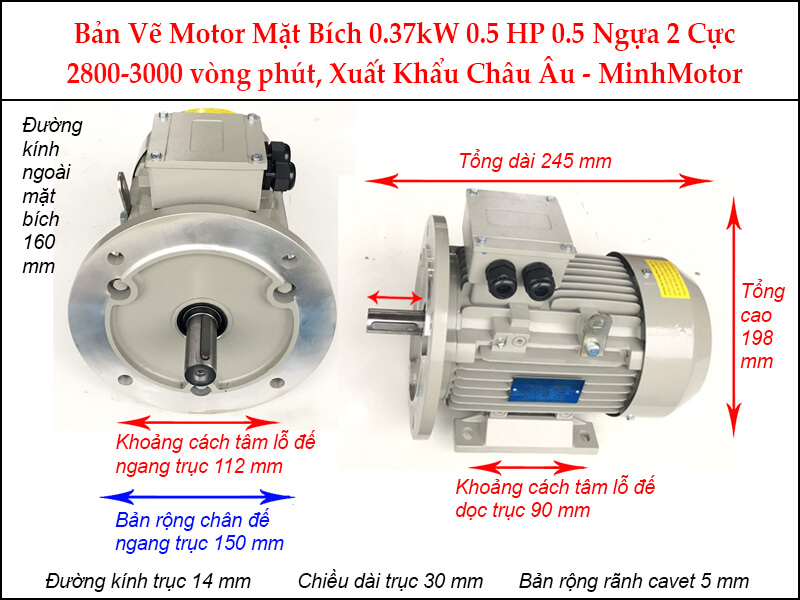

f. Motor nửa ngựa 2 cực 3 pha bích
Động cơ 0.5hp 0.37kw 2 pole mặt bích 2900-3000 vòng kích thước như sau:
- Công suất thực tế: Motor 0.37kw 0.5hp 0.5 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 2 pole, 2 cực điện, 2755 - 2900 - 3000 vòng phút
- Mã hàng: Y3-71M1-2 0.37kw 2 cực điện Parma
- Đường kính trục: 14 mm
- Đường kính mặt bích: 160 mm
- Đường kính lỗ bích: 10 mm
- Tổng chiều dài motor: 246.5 mm
- Kiểu lắp đặt: B35 mặt bích
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 1.7 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 1 ampe
- Tốc độ thực tế khi vận hành: 2755 vòng phút.
- Tần số lưới điện motor mặt bích 0.5Hp: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng: 5.55 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 81% .
- Vòng bi - bạc đạn: C&U.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.
g. Motor điện 3 pha 0.37kw 0.5hp 8 cực chân đế
Motor 0.37kw 0.5hp 8 pole chân đế 3 pha tốc độ 700 vòng/phút kích thước như hình sau:
- Công suất thực tế: Motor 0.37kw 0.5hp 0.5 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 8 pole, 8 cực điện, 700 - 730 vòng phút
- Mã hàng: Y3-90S-8 0.37kw 8 cực điện Parma
- Đường kính cốt trục: 24 mm
- Khoảng cách tâm trục xuống mặt đất: 90 mm
- Dòng ampe định mức: 1.5 A
- Mã vòng bi trục ra mang tải (trục trước): 62052RZ, mã bi phía sau đuôi motor: 62052RZ
- Kiểu lắp đặt: B3 chân đế
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 2.6 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 1.5 ampe
- Tốc độ thực tế khi vận hành: 675 vòng phút.
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng: 13 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 61% .
- Vòng bi - bạc đạn: C&U.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.

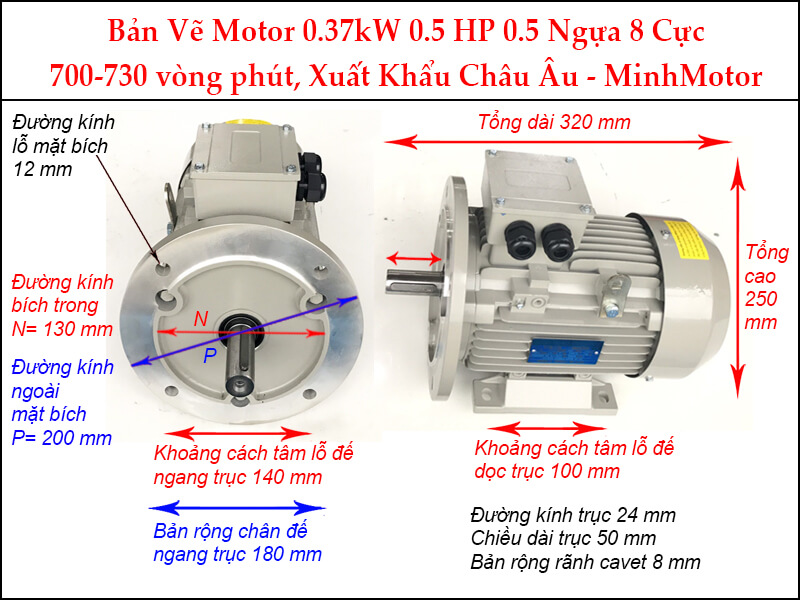

h. Động cơ điện 3 pha 0.37kw 8 pole 3 pha 700-720 vòng/phút
Động cơ 0.5Hp 0.37kw 8pole mặt bích
- Công suất thực tế: Motor 0.37kw 0.5hp 0.5 ngựa 3 pha
- Tốc độ thiết kế trong sản xuất: 8 pole, 8 cực điện, 700 - 730 vòng phút
- Mã hàng: Y3-90S-8 0.37kw 8 cực điện Parma
- Đường kính trục: 24 mm
- Đường kính mặt bích: 200 mm
- Đường kính lỗ bích: 12 mm
- Tổng chiều dài motor: 320 mm
- Kiểu lắp đặt: B35 mặt bích
- Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 2.6 ampe
- Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 1.5 ampe
- Tốc độ thực tế khi vận hành: 675 vòng phút.
- Tần số lưới điện: 50Hz
- Hệ số chống bụi chống nước: IP55 .
- Khả năng chịu nhiệt: dây đồng cấp F
- Trọng lượng: 13 kg
- Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 .
- Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng.
- Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt
- Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc.
- Hệ số cos, hiệu suất tiết kiệm điện: 61% .
- Vòng bi - bạc đạn: C&U.
- Hãng sản xuất: tập đoàn điện cơ Parma -GL
- Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE
- Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.
- Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan.
6. Lựa chọn motor điện 3 pha 0.5Hp 0.37kw
Động cơ điện Parma 0.37kw là motor thông dụng với các đặc điểm sau:
- Lõi dây đồng cao cấp, chỉ số an toàn cao
- Động cơ đạt chứng chỉ chất lượng châu Âu
Ngoài ra còn có động cơ điện 0.5Hp 0.37kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.
Quy cách chế tạo motor điện 3 pha 0.5Hp 0.37kw Parma
- Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
- Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
- Tần số điện: 50Hz, 60hz
- Cuộn dây đồng cấp F tiêu chuẩn quốc tế; cấp bảo vệ IP55
- Cấu tạo hộp cực điện: 6 đầu dây ra, đấu điện 380v/220v.
- Vòng bi bạc đạn: hãng C & U, SKF, NSK
- Quy trình kiểm định xuất xưởng khắt khe
- Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu
- Tiêu chuẩn chất lượng và an toàn điện: ISO 9001
7. Bảng thông số điện motor 3 pha 0.37kW theo số cực
| Số cực | Mã motor | Tốc độ thực tế (vòng/phút) | Dòng 380V (A) | Dòng 220V (A) | Trục (mm) | Trọng lượng (kg) |
| 4 cực | Y3-71M2-4 | khoảng 1340 | 1,1 | 1,9 | 14 | 6,35 |
| 2 cực | Y3-71M1-2 | khoảng 2755 | 1,0 | 1,7 | 14 | 5,55 |
| 6 cực | Y3-80M1-6 | khoảng 880 | 1,3 | 2,2 | 19 | 10 |
| 8 cực | Y3-90S-8 | khoảng 675 | 1,5 | 2,6 | 24 | 13 |
| Thiết bị đi kèm | Gợi ý |
| Aptomat 3 pha | 6 A |
| Rơ le nhiệt | dải chỉnh bao trùm dòng tem (vd 1 – 1,6 A ở 380V) |
| Dây điện | đồng 1,5 mm² mỗi pha |
| Biến tần phù hợp | 0.4kW vào 3 pha 380V; hoặc vào 1 pha 220V ra 3 pha 220V (đấu tam giác) |
- Dòng điện theo thông số hãng ghi trong bài, đối chiếu tem thực tế.
- Lưới 380V đấu sao; nguồn 3 pha 220V hoặc biến tần 1 pha đấu tam giác.
- Mô-men trục motor 4 cực khoảng 2,6 – 2,9 Nm; 6 cực khoảng 4 Nm.
- Chạy biến tần dưới 25 Hz lâu dài: quạt motor làm mát kém hơn.
8. Câu hỏi thường gặp về motor điện 3 pha 0.5Hp 0.37kW
- Chọn số cực thế nào? Theo tốc độ máy cần. Phổ biến nhất là 4 cực, khoảng 1340 vòng/phút.
- Chân đế hay mặt bích? Kéo puly dùng chân đế B3. Ghép hộp số, bơm dùng mặt bích B35.
- Bích 160 hay 200 mm? Bản 2 cực, 4 cực bích 160 mm. Bản 8 cực bích 200 mm.
- Xác minh gì trên tem? Mã Y3, kW, số cực, dòng 220V/380V. Cấp bảo vệ IP55.
- Nhà chỉ có điện 1 pha? Dùng biến tần 1 pha ra 3 pha 220V. Đấu motor tam giác.
- Motor có chạy 60Hz được không? Được, tốc độ tăng khoảng 20%. Xem tem có ghi 60Hz.
- Hộp cực có xoay được không? Bản này xoay được 180 độ. Thuận tiện đi dây hai phía.
- Thay motor cũ cần đo gì? Đo trục, tâm trục, lỗ chân đế. Bản 4 cực tâm trục 71 mm.
- Đấu sao hay tam giác? Lưới 3 pha 380V đấu sao. Nguồn 3 pha 220V đấu tam giác.
- Thiết bị điện cần gì? Aptomat 6 A, khởi động từ, rơ le nhiệt. Dây đồng 1,5 mm².
- Chỉnh rơ le nhiệt bao nhiêu? Bằng dòng tem. Bản 4 cực khoảng 1,1 A ở 380V.
- Đảo chiều quay ra sao? Đổi hai trong ba dây pha. Làm khi đã cắt điện.
- Lắp puly, khớp nối thế nào? Ép hoặc gia nhiệt nhẹ. Không đóng búa vào trục 14 mm.
- Chạy thử ra sao? Chạy không tải vài phút. Đo dòng ba pha phải gần bằng nhau.
- Chạy biến tần cần cài gì? Cài dòng định mức theo tem. Cài thời gian tăng tốc vài giây.
- Lắp ngoài trời cần gì? Che mưa nắng trực tiếp. Hộp cực quay xuống, siết kín gioăng.
- Tiếp địa thế nào? Nối dây tiếp địa vào ốc trong hộp cực.
- Đo dòng để làm gì? Dòng vượt tem là quá tải. Ba pha lệch nhiều là mất cân bằng.
- Vòng bi mã gì? 2 cực, 4 cực dùng 6202-2RZ. 6 cực 6204, 8 cực 6205.
- Vòng bi kêu thì sao? Thay cả hai đầu cùng lúc. Dùng đúng mã vòng bi.
- Vỏ motor nóng bao nhiêu là ổn? Ấm nóng là bình thường với cấp F. Nóng bỏng tay thì kiểm tra tải.
- Vệ sinh gì? Lưới quạt, cánh tản nhiệt. Bụi dày làm motor nóng.
- Đo cách điện thế nào? Dùng megomet 500V. Trên 1 MΩ là đạt.
- Hộp cực cần kiểm tra? Siết lại ốc đấu dây. Kiểm tra gioăng chống nước.
- Puly, dây đai cần xem? Đai căng quá làm hỏng vòng bi trục trước. Đai chùng làm trượt.
- Motor rung tăng dần? Kiểm tra bu lông chân đế, khớp nối.
- "Đấu tam giác vào lưới 380V cho khỏe". Cuộn dây quá áp, cháy rất nhanh.
- "Mất một pha vẫn chạy được". Motor kêu ù, nóng và cháy cuộn dây.
- "Không cần rơ le nhiệt cho motor nhỏ". Kẹt tải là cháy motor.
- "Motor nửa ngựa kéo được tải 1 ngựa". Quá tải lâu làm hỏng cách điện.
- "Chạy biến tần tần số thấp cả ngày". Quạt quay chậm, motor nóng.
- "Thay vòng bi loại nào cũng được". Sai mã, sai khe hở làm ồn, nóng.
