Motor điện 3 pha 3HP 2.2kW (motor 2.2 kw 3 pha, động cơ điện 3 ngựa 380V Parma) là động cơ không đồng bộ rotor lồng sóc, điện áp 3 pha 220V/380V, 50Hz, có các bản 2 cực, 4 cực, 6 cực, 8 cực. Bản 4 cực Y3-100L1-4 quay khoảng 1420 vòng/phút, dòng định mức khoảng 5,1 A ở 380V và 8,8 A ở 220V, mô-men khoảng 15 Nm, trục 28 mm, nặng khoảng 20 kg.
Motor 2.2kW dùng nhiều cho máy nén khí, bơm, quạt hút, máy nghiền nông sản, máy dệt và cơ cấu nâng hạ nhẹ. Bản 6 cực quay khoảng 935 vòng/phút trục 28 mm, bản 8 cực Y3-132S-8 quay khoảng 710 vòng/phút, trục 38 mm, mô-men khoảng 30 Nm; đều có chân đế B3 và mặt bích B5/B35, IP55, cách điện cấp F.
1. Thông số kỹ thuật motor 3Hp 2.2Kw Motor 3hp 380V có các thông số kỹ thuật quan trọng như sau:
Motor 2.2kw 3hp được thiết kế theo tiêu chuẩn IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2 Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v Tần số điện: 50Hz, 60hz Cuộn dây đồng cấp F tiêu chuẩn quốc tế; cấp bảo vệ IP55 Cấu tạo hộp cực điện: 6 đầu dây ra, đấu điện 380v/220v. Có rơ le nhiệt (chống cháy) và điểm nối rơ le chống mất pha, chống giật. Nhiệt độ làm việc lý tưởng: 7 tới 38 độ C. Vòng bi bạc đạn: hãng C&U, SKF hoặc NSK Quy trình kiểm định xuất xưởng: thông qua 7 kỹ sư sát hạch trước khi đóng gói. Tiêu chuẩn tiết kiệm điện năng motor 2.2kw 3hp: IE3, IE2, IE1 chứng nhận từ Châu Âu. Tiêu chuẩn chất lượng và an toàn điện: ISO 9001, được Bộ Khoa Học Việt Nam xác nhận. Tốc độ thông dụng của motor điện 3 pha 3Hp 2.2kw gồm có:
4 pole, 4 cực điện, trục quay 1400-1500 vòng/phút 2 pole, 2 cực điện, trục quay 2800-3000 vòng/phút 6 pole, 6 cực điện, trục quay 900-1000 vòng/phút 8 pole, 8 cực điện, trục quay 700-760 vòng/phút 2. Phân loại Motor 2.2Kw 3 hp 3 pha a. Motor 2.2kw 3hp 4 pole 380v 3hp 3 pha chân đế Động cơ điện 3 pha 3Hp 2.2kw 4 Pole (4 cực) trục 28mm chân đế thông số như sau:
Công suất thực tế: Motor 2.2kw 3HP 3 ngựa 3 pha Tốc độ thiết kế trong sản xuất: 4 pole, 4 cực điện, 1400-1500 vòng phút Mã hàng: Y3-100L1-4 2.2kw 4 cực điện Parma Đường kính cốt trục: 28 mm Khoảng cách tâm trục xuống mặt đất: 100 mm Lực momen: 15.10 Nm Dòng ampe định mức: 5.1 A Điện áp: Motor 3 pha 220v/ 380v Mã vòng bi trục ra mang tải (trục trước): 62062RZ, mã bi phía sau đuôi motor: 62062RZ Kiểu lắp đặt: B3 chân đế Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 8.8 ampe Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 5.1 ampe Tốc độ thực tế khi vận hành: 1420 vòng phút. Tần số lưới điện: 50Hz
Hệ số chống bụi chống nước: IP55 . Khả năng chịu nhiệt: dây đồng cấp F Trọng lượng: 20.15 kg Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 . Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng. Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc. Hệ số cos, hiệu suất tiết kiệm điện: 81% . Vòng bi - bạc đạn: C&U, SKF hoặc NSK theo yêu cầu. Hãng sản xuất: tập đoàn điện cơ Parma -GL Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện. Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan. VIDEO

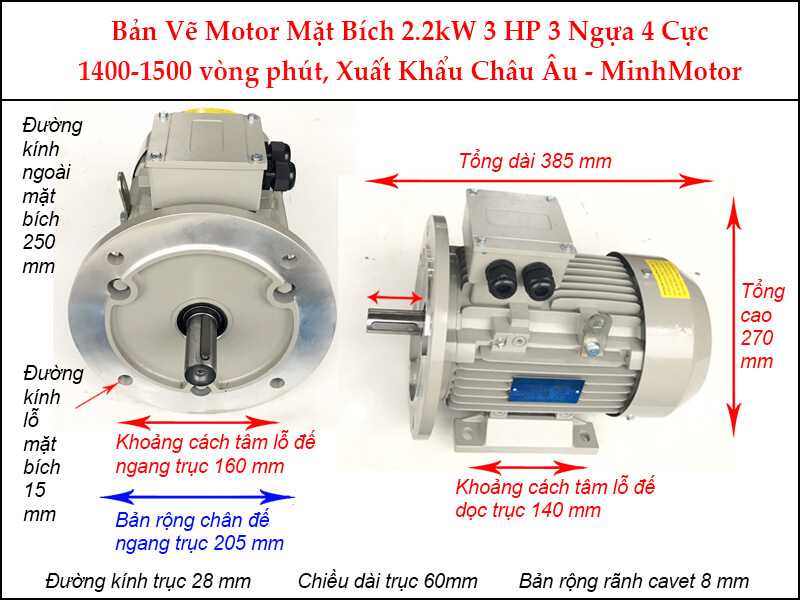

b. Motor 3 pha 2.2kw 3hp 4 cực 1500rpm 3 pha bích Motor điện 3 pha 3Hp 2.2kw 4 Pole (4 cực) trục 28mm mặt bích như sau:
Công suất thực tế: Motor 2.2kw 3HP 3 ngựa 3 pha Tốc độ thiết kế trong sản xuất: 4 pole, 4 cực điện, 1400-1500 vòng phút Mã hàng: Y3-100L1-4 2.2kw 4 cực điện Parma Đường kính trục: 28 mm Đường kính mặt bích: 250 mm Đường kính lỗ bích: 14.5 mm Tổng chiều dài motor: 375 mm Kiểu lắp đặt: B35 mặt bích Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 8.8 ampe Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 5.1 ampe Tốc độ thực tế khi vận hành: 1420 vòng phút. Tần số lưới điện: 50Hz
Hệ số chống bụi chống nước: IP55 . Khả năng chịu nhiệt: dây đồng cấp F Trọng lượng motor 3 pha 2.2kw: 20.15 kg Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 . Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng. Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc. Hệ số cos, hiệu suất tiết kiệm điện: 81% . Vòng bi - bạc đạn: C&U, SKF hoặc NSK theo yêu cầu. Hãng sản xuất: tập đoàn điện cơ Parma -GL Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện. Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan. VIDEO

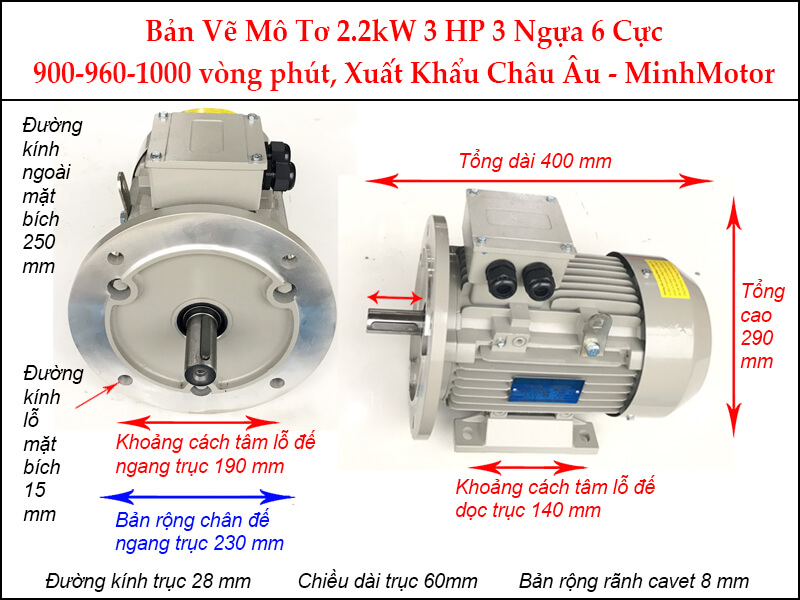

c. Motor 3 pha 2.2kw 3hp 6 pole 380v chân đế Công suất thực tế: Motor 2.2kw 3HP 3 ngựa 3 pha Tốc độ thiết kế trong sản xuất: 6 pole, 6 cực điện, 935 - 1000 vòng phút Mã hàng: GL-112M-6 2.2kw 6 cực điện Parma Đường kính cốt trục: 28 mm Khoảng cách tâm trục xuống mặt đất: 112 mm Lực momen: 22.82 Nm Dòng ampe định mức: 5.6 A Mã vòng bi trục ra mang tải (trục trước): 63062RZ, mã bi phía sau đuôi motor: 63062RZ Kiểu lắp đặt motor 3 pha 2.2kw: B3 chân đế
Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 9.6 ampe Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 5.6 ampe Tốc độ thực tế khi vận hành: 935 vòng phút. Tần số lưới điện: 50Hz Hệ số chống bụi chống nước: IP55 . Khả năng chịu nhiệt: dây đồng cấp F Trọng lượng: 28 kg Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 . Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng. Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc. Hệ số cos, hiệu suất tiết kiệm điện: 76% . Vòng bi - bạc đạn: C&U, SKF hoặc NSK theo yêu cầu. Hãng sản xuất: tập đoàn điện cơ Parma -GL Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện. Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan. d. Mô tơ 3 pha 2.2kw 3hp 6 cực 3 pha Công suất thực tế: Motor 2.2kw 3HP 3 ngựa 3 pha Tốc độ thiết kế trong sản xuất: 6 pole, 6 cực điện, 935 - 1000 vòng phút Mã hàng: GL-112M-6 2.2kw 6 cực điện Parma Đường kính trục: 28 mm Đường kính mặt bích: 250 mm Đường kính lỗ bích: 14.5 mm Tổng chiều dài motor: 403 mm Kiểu lắp đặt: B35 mặt bích
Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 9.6 ampe Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 5.6 ampe Tốc độ thực tế khi vận hành: 935 vòng phút. Tần số lưới điện: 50Hz Hệ số chống bụi chống nước: IP55 . Khả năng chịu nhiệt: dây đồng cấp F Trọng lượng: 28 kg Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 . Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng. Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc. Hệ số cos, hiệu suất tiết kiệm điện: 76% . Vòng bi - bạc đạn: C&U, SKF hoặc NSK theo yêu cầu. Hãng sản xuất: tập đoàn điện cơ Parma -GL Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện. Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan. e. Động cơ 3hp 2.2kw 2 pole 380v chân đế Công suất thực tế: Motor 2.2kw 3HP 3 ngựa 3 pha Tốc độ thiết kế trong sản xuất: 2 pole, 2 cực điện, 2855 - 3000 vòng phút Mã hàng: Y3-90L-2 2.2kw 2 cực điện Parma Đường kính cốt trục: 24 mm Khoảng cách tâm trục xuống mặt đất: 90 mm Lực momen: 7.55 Nm Dòng ampe định mức: 4.9 A Mã vòng bi trục ra mang tải (trục trước): 62052RZ, mã bi phía sau đuôi motor: 62052RZ Kiểu lắp đặt: B3 chân đế
Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 8.4 ampe Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 4.9 ampe Tốc độ thực tế khi vận hành: 2855 vòng phút. Tần số lưới điện: 50Hz Hệ số chống bụi chống nước: IP55 . Khả năng chịu nhiệt: dây đồng cấp F Trọng lượng: 21 kg Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 . Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng. Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc. Hệ số cos, hiệu suất tiết kiệm điện: 85% . Vòng bi - bạc đạn: C&U, SKF hoặc NSK theo yêu cầu. Hãng sản xuất: tập đoàn điện cơ Parma -GL Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện. Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan. f. Động cơ 3hp 2.2kw 2 cực 380v mặt bích Công suất thực tế: Motor 2.2kw 3HP 3 ngựa 3 pha Tốc độ thiết kế trong sản xuất: 2 pole, 2 cực điện, 2855 - 3000 vòng phút Mã hàng: Y3-90L-2 2.2kw 2 cực điện Parma Đường kính trục: 24 mm Đường kính mặt bích: 200 mm Đường kính lỗ bích: 12 mm Tổng chiều dài motor: 346 mm Kiểu lắp đặt: B35 mặt bích Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 8.4 ampe Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 4.9 ampe Tốc độ thực tế khi vận hành: 2855 vòng phút. Tần số lưới điện: 50Hz
Hệ số chống bụi chống nước: IP55 . Khả năng chịu nhiệt: dây đồng cấp F Trọng lượng: 21 kg Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 . Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng. Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc. Hệ số cos, hiệu suất tiết kiệm điện: 85% . Vòng bi - bạc đạn: C&U, SKF hoặc NSK theo yêu cầu. Hãng sản xuất: tập đoàn điện cơ Parma -GL Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện. Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan. g. Động cơ 3Hp 2.2kw chân đế 380v 8 pole, 700-720 vòng/phút Motor 2.2kw chân đế 8pole chân đế kích thước:
Công suất thực tế: Motor 2.2kw 3HP 3 ngựa 3 pha Tốc độ thiết kế trong sản xuất: 8 pole, 8 cực điện, 710 - 790 vòng phút Mã hàng: Y3-132S-8 2.2kw 8 cực điện Parma Đường kính cốt trục: 38 mm Khoảng cách tâm trục xuống mặt đất: 132 mm Lực momen: 30.19 Nm Dòng ampe định mức: 6.0 A Motor 2.2kw 3Hp 8pole mã vỏ: 132S. Mã vòng bi trục ra mang tải (trục trước): 63082RZ, mã bi phía sau đuôi motor: 63082RZ Kiểu lắp đặt: B3 chân đế Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 10.3 ampe Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 6 ampe Tốc độ thực tế khi vận hành: 710 vòng phút. Tần số lưới điện: 50Hz
Hệ số chống bụi chống nước: IP55 . Khả năng chịu nhiệt: dây đồng cấp F Trọng lượng: 49.4 kg Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 . Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng. Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc. Hệ số cos, hiệu suất tiết kiệm điện: 71% . Vòng bi - bạc đạn: C&U, SKF hoặc NSK theo yêu cầu. Hãng sản xuất: tập đoàn điện cơ Parma -GL Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện. Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan. h. Động cơ 3hp 2.2kw 700-720 vòng/phút mặt bích Động cơ 3Hp 2.2kw 8pole mặt bích thông số

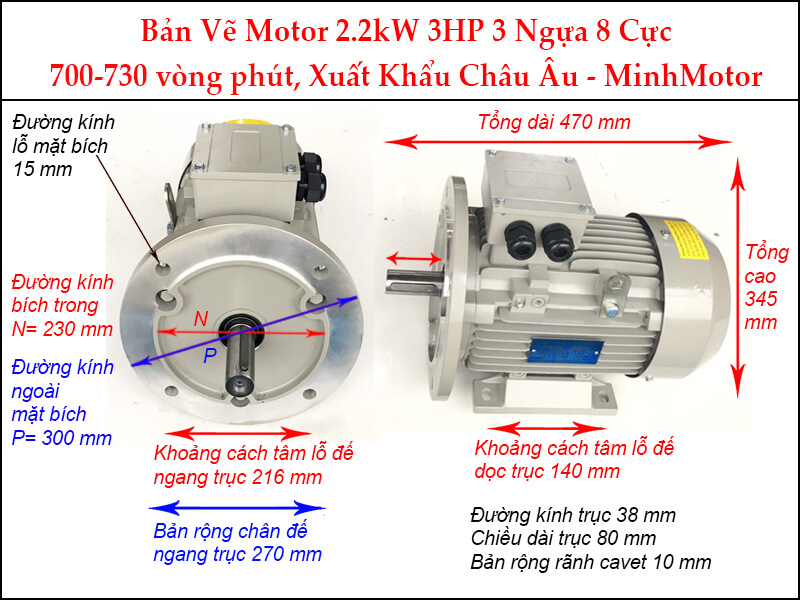

Công suất thực tế: Motor 2.2kw 3HP 3 ngựa 3 pha Tốc độ thiết kế trong sản xuất: 8 pole, 8 cực điện, 710 - 790 vòng phút Mã hàng: Y3-132S-8 2.2kw 8 cực điện Parma Đường kính trục: 38 mm Đường kính mặt bích: 300 mm Kiểu lắp đặt: B35 mặt bích Khi chạy dòng điện 3 pha 220v, dòng điện ampe định mức là 10.3 ampe Khi vận hành bằng điện 3 pha 380v: dòng ampe định mức là 6 ampe Tốc độ thực tế khi vận hành: 710 vòng phút. Tần số lưới điện: 50Hz
Hệ số chống bụi chống nước: IP55 . Khả năng chịu nhiệt: dây đồng cấp F Trọng lượng: 49.4 kg Tiêu chuẩn sản xuất chuẩn Châu Âu: IEC 34-1 . Chế độ vận hành: S1, làm việc liên tục 8 tiếng tới 24 tiếng. Chế độ làm mát toàn phần: gồm cánh quạt, cánh tản nhiệt Chế độ tiết kiệm điện: động cơ làm bằng tôn silic xanh cán nguội giảm nhiệt độ làm việc. Hệ số cos, hiệu suất tiết kiệm điện: 71% . Vòng bi - bạc đạn: C&U, SKF hoặc NSK theo yêu cầu. Hãng sản xuất: tập đoàn điện cơ Parma -GL Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện. Công nghệ sản xuất: máy lắp ráp robot của Nhật, máy tiện trục của Italia và máy cân bằng động của Đài Loan. 3. Bảng giá động cơ 2.2Kw 3Hp 3 pha Dưới đây là bảng giá của một số mẫu động cơ điện 2.2kw 3HP 3 pha (giá trung bình thị trường Việt Nam):
Giá motor 2.2kw 3HP 3 pha Parma: khoảng 2.000.000-3.700.000 VND Giá motor 2.2kw 3HP 3 pha Hitachi: khoảng 2.100.000-3.900.000 VND Giá motor 2.2kw 3HP 3 pha Toshiba: khoảng 2.200.000-4.000.000VND Giá motor 2.2kw 3HP 3 pha Teco: khoảng 2.300.000-4.100.000 VND Giá motor 2.2kw 3HP 3 pha ABB: khoảng 1.850.000-3.400.000 VND Giá motor 2.2kw 3HP 3 pha Nord: khoảng 2.150.000-4.000.000 VND Giá motor 2.2kw 3HP 3 pha Mitsubishi: khoảng 2.500.000-4.350.000 VND Giá motor 2.2kw 3HP 3 pha Jumar: khoảng 2.650.000-4.560.000 VND Giá motor 2.2kw 3HP 3 pha JET: khoảng 2.750.000-4.670.000 VND Giá motor 2.2kw 3HP 3 pha VIET HUNG: khoảng 2.330.000-4.290.000 VND Giá motor 2.2kw 3HP 3 pha Trường Mạnh: khoảng 2.050.000-3.950.000 VND 4. Thông số điện motor 2.2kW 3HP 3 pha theo số cực Số cực Mã motor Tốc độ (vòng/phút) Dòng định mức 380V (đấu sao) Dòng định mức 220V (đấu tam giác) Mô-men định mức (Nm) Đường kính trục 4 cực Y3-100L1-4 khoảng 1420 khoảng 5,1 A khoảng 8,8 A khoảng 15 28 mm 2 cực Y3-90L-2 khoảng 2855 khoảng 4,9 A khoảng 8,4 A khoảng 7,4 24 mm 6 cực GL-112M-6 khoảng 935 khoảng 5,6 A khoảng 9,6 A khoảng 22,5 28 mm 8 cực Y3-132S-8 khoảng 710 khoảng 6 A khoảng 10,3 A khoảng 30 38 mm
Hạng mục Thông số gợi ý cho motor 2.2kW Điện áp, đấu dây 380V đấu sao; 3 pha 220V đấu tam giác Aptomat khoảng 10 – 16 A ở 380V; khoảng 20 A ở 3 pha 220V Khởi động từ khoảng 9 – 12 A (AC3) ở 380V Rơ le nhiệt dải 4 – 6 A, chỉnh khoảng 5,1 A (380V, 4 cực) Cáp đồng cấp nguồn khoảng 2,5 mm² mỗi pha Biến tần phù hợp 2.2kW vào 3 pha 380V; hoặc 2.2kW vào 1 pha 220V ra 3 pha 220V khi motor đấu tam giác
Dòng, mô-men trong bảng là số tham khảo điển hình, xem tem motor. Dòng khởi động trực tiếp khoảng 6 – 7 lần, khoảng 30 – 35 A ở 380V. Mô-men khởi động khoảng 2 – 2,2 lần mô-men định mức. Bản 8 cực nặng khoảng 49 kg, gấp hơn 2 lần bản 4 cực. 5. Cấu tạo motor điện 3 pha 3HP 2.2kW Stator lõi thép lá kỹ thuật điện, cuộn dây đồng 3 pha cách điện cấp F. Rotor lồng sóc nhôm đúc, ép trên trục thép, cân bằng động. Vòng bi: bản 2 cực 6205-2RZ, 4 cực 6206-2RZ, 6 cực 6306-2RZ, 8 cực 6308-2RZ. Quạt làm mát gắn đuôi trục, vỏ có cánh tản nhiệt, chụp quạt thép. Hộp cực 6 đầu dây xoay được, có vít tiếp địa. 6. Ứng dụng của motor 2.2kW 3HP 3 pha Motor 2.2kw 2 cực kéo bơm ly tâm, bơm áp lực, bơm tưới tiêu, bơm cấp nước tòa nhà nhỏ. Motor 3HP 4 cực cho máy nén khí piston 2 đầu nén, máy nén khí xưởng sửa xe. Động cơ 3 ngựa 3 pha cho quạt hút công nghiệp, quạt thông gió nhà xưởng, quạt sấy. Motor 2.2 kw 380V cho máy nghiền ngô, máy xay cám, máy băm cỏ trong nông nghiệp. Motor 2.2kw mặt bích lắp hộp giảm tốc cho băng tải, tời kéo nhẹ, cửa cuốn công nghiệp. Motor 3HP 6 cực, 8 cực cho máy dệt, máy trộn, máy khuấy cần tốc độ chậm, mô-men lớn. 7. Ưu điểm của động cơ 3 ngựa 2.2kW 380V Đủ 4 tốc độ 2, 4, 6, 8 cực cùng công suất 2.2kW. Cỡ khung 90, 100, 112, 132 theo IEC, dễ thay lẫn với motor cùng khung. Vỏ IP55, cách điện cấp F, chạy liên tục S1. Hộp cực 6 đầu dây, chạy lưới 380V hoặc biến tần 1 pha ra 3 pha 220V. Bản 4 cực nhẹ khoảng 20 kg, trục 28 mm phổ biến, dễ lắp puly, khớp nối. 8. Câu hỏi thường gặp về motor điện 3 pha 3HP 2.2kW Máy nén khí 3HP chọn bản nào? Thường chọn bản 4 cực 1420 vòng/phút. Xem puly và tốc độ đầu nén.Bơm nước 3HP chọn bản nào? Bơm ly tâm thường dùng 2 cực. Tốc độ khoảng 2855 vòng/phút.Trục từng bản bao nhiêu? Bản 2 cực trục 24 mm. Bản 4, 6 cực trục 28 mm. Bản 8 cực trục 38 mm.Cần đo gì khi thay motor cũ? Đo tâm trục, lỗ chân đế, chiều dài trục. Bản 4 cực tâm trục 100 mm.Tem motor cần ghi gì? Ghi 2.2kW, 220/380V, 8,8/5,1 A. Ghi tốc độ và IP55.Mã GL-112M-6 là gì? Là bản 6 cực khung 112. Tâm trục khoảng 112 mm.Có cần hỏi trọng lượng không? Nên hỏi để tính khung đỡ. Bản 8 cực nặng khoảng 49 kg.Chuẩn bị tủ điện gì? Aptomat khoảng 16 A, khởi động từ 12 A. Rơ le nhiệt dải 4–6 A.Đấu motor ở lưới 380V thế nào? Đấu sao theo sơ đồ nắp hộp cực. Nối chung U2, V2, W2.Dùng biến tần 1 pha thì sao? Đấu tam giác, cài dòng khoảng 8,8 A. Biến tần chọn 2.2kW trở lên.Dây cáp cần cỡ nào? Dây đồng 2,5 mm² mỗi pha. Có thêm dây tiếp địa cùng cỡ.Tiếp địa đúng cách ra sao? Dây vàng – xanh bắt vào vít tiếp địa. Không đấu chung với dây trung tính.Căn chỉnh puly thế nào? Dùng thước thẳng áp hai mặt puly. Hai puly phải nằm cùng mặt phẳng.Chạy thử cần làm gì? Chạy không tải kiểm tra chiều quay. Sau đó đo dòng khi chạy tải.Dòng có tải bao nhiêu là ổn? Bản 4 cực dưới khoảng 5,1 A ở 380V. Cao hơn là đang quá tải.Vòng bi kiểm tra thế nào? Nghe tiếng chạy bằng que nghe. Bi 6206 rè, nóng thì thay.Cần vệ sinh những chỗ nào? Chụp quạt, cánh tản nhiệt, hộp cực. Máy nghiền nhiều bụi nên vệ sinh hàng tháng.Đo cách điện ra sao? Megomet 500V đo giữa pha và vỏ. Dưới 1 MΩ thì cần sấy.Đầu cốt hộp cực xem gì? Siết lại đầu cốt, xem vết cháy đen. Đầu cốt lỏng gây nóng, mất pha.Đai và puly cần xem gì? Xem độ căng và mòn rãnh đai. Đai trượt làm máy yếu, nóng.Rung tăng là do đâu? Do lỏng bu lông hoặc lệch tâm. Cũng có thể do mòn vòng bi."Thay puly to để máy chạy nhanh hơn". Tải tăng theo, motor dễ quá dòng."Motor 2 cực, 4 cực thay lẫn được". Tốc độ khác gấp đôi, máy chạy sai."Khởi động trực tiếp lúc bình khí đầy". Motor kẹt tải, dòng khởi động kéo dài."Dây 1,5 mm² là đủ cho 3HP". Dây nhỏ nóng, sụt áp khi khởi động."Rơ le chỉnh max cho đỡ nhảy". Chỉnh max là mất bảo vệ quá tải."Đặt motor sát tường cũng được". Thiếu gió làm mát, motor nóng nhanh.
