Motor 4kw 380v còn gọi là động cơ 4kw (5 ngựa) 3 pha được ứng dụng nhiều trong sự hoạt động của thang máy, máy nghiền trong nông nghiệp và dệt may, cần cẩu, quạt hút công suất lớn.
1) Thông số kỹ thuật motor 4kw 380v 5hp 3.7kw
- Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
- Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
- Tần số điện: 50Hz, 60hz
- Cuộn dây đồng cấp F tiêu chuẩn quốc tế; cấp bảo vệ IP55
Tốc độ thông dụng của motor điện 3 pha 5Hp 4kw gồm có:
- 4 pole, 4 cực điện, trục quay 1400-1500 vòng/phút
- 6 pole, 6 cực điện, trục quay 900-1000 vòng/phút
- 2 pole, 2 cực điện, trục quay 2800-3000 vòng/phút
- 8 pole, 8 cực điện, trục quay 700-760 vòng/phút
2) Phân loại motor 4kw 5hp 3.7kw
a) Motor 4kw 5hp 3.7kw 4 pole chân đế
Motor Điện 3 Pha 5hp 4kw chân đế 4 cực thông số chi tiết:
- Đường kính cốt trục: 28 mm
- Mã hàng: Y3-112M-4 4kw 4 cực điện Parma
- Tốc độ: 1435 – 1400 – 1500 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 112 mm
- Lực momen: 27.03 Nm
- Dòng ampe định mức: 8.8 A
- Mã vòng bi trục ra mang tải (trục trước): 63062RZ, mã bi phía sau đuôi motor: 63062RZ

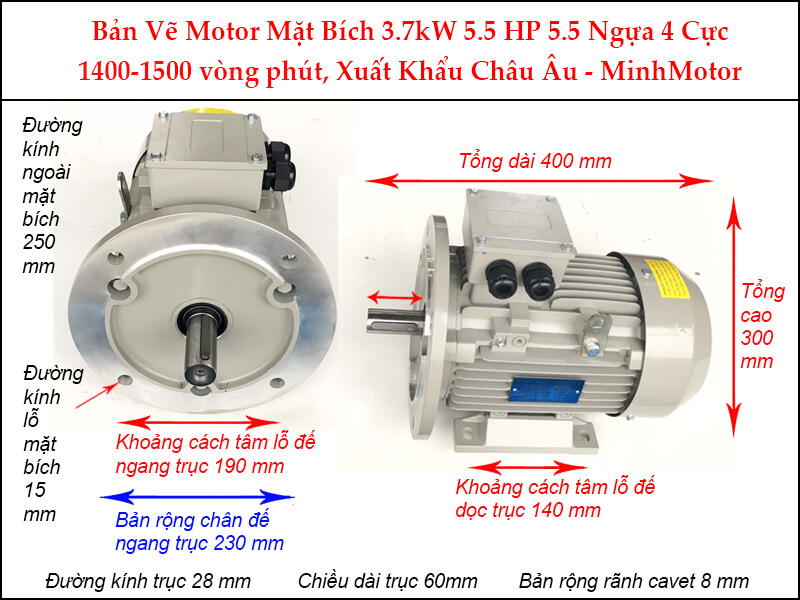

b) Động cơ 4kw 5hp 2 cực 3 pha mặt bích 1400-1500 RPM
- Tốc độ: 4 cực điện
- Đường kính trục: 28 mm
- Đường kính mặt bích: 250 mm
- Đường kính lỗ bích: 14.5 mm
- Tổng chiều dài motor: 403 mm

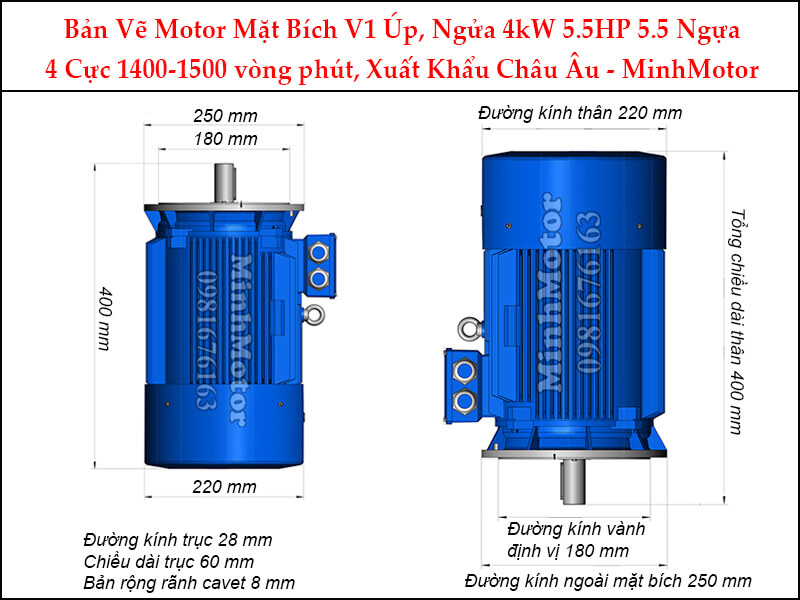

Với motor điện Parma 4kw 5hp B5, loại mặt bích không chân đế thì cách lắp đặt là ngửa lên trên hoặc úp xuống dưới như sau:
- Tốc độ trục quay: 1400-1500 vòng/phút
- Đường kính thân: 220mm
- Tổng chiều dài thân: 400mm
- Đường kính vành định vị: 180mm
- Đường kính ngoài mặt bích: 250mm
- Đường kính trục: 28mm
c) Motor 4kw 5hp 6 pole 380v 900-1000 vòng chân đế
Động cơ điện 3 pha 5Hp 4kw chân đế 900-1000 vòng 6 cực:
- Đường kính cốt trục: 38 mm
- Mã hàng: Y3-132M1-6 4kw 6 cực điện Parma
- Tốc độ: 900 -960 -1000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 132 mm
- Lực momen: 40.60 Nm
- Dòng ampe định mức: 9.8 A
- Mã vòng bi trục ra mang tải (trục trước): 63082RZ, mã bi phía sau đuôi motor: 63082RZ

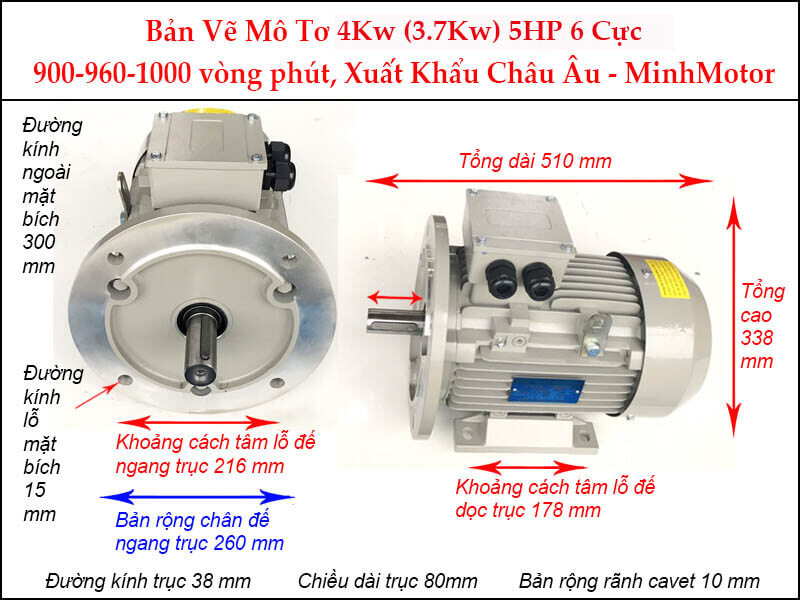

d) Động cơ 4kw 3.7kw 6 cực 3 pha mặt bích
Động cơ điện 3 pha 5Hp 4kw mặt bích 900-1000 vòng trục 38mm:
- Tốc độ: 6 cực điện
- Đường kính trục: 38 mm
- Đường kính mặt bích: 300 mm
- Đường kính lỗ bích: 14.5 mm
- Tổng chiều dài motor: 504 mm

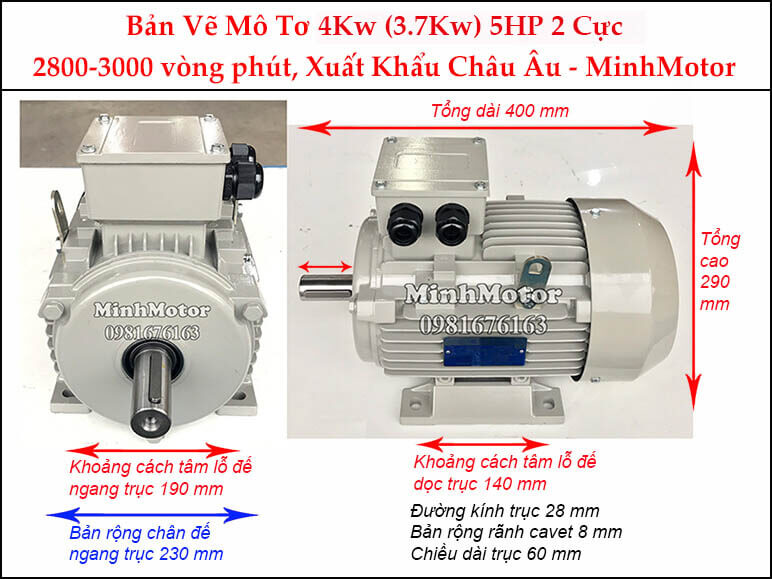

e) Motor 4kw 5hp 2 pole 380v 2900-3000 vòng chân đế
Động cơ 5Hp 4kw 2 pole chân đế 2900-3000 vòng trục 28mm như sau:
- Đường kính cốt trục: 28 mm
- Mã hàng: Y3-112M-2 4kw 2 cực điện Parma
- Điện áp: Motor 3 pha 220v/ 380v
- Tốc độ: 2880 - 2900 - 3000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 112 mm
- Lực momen: 13.57 Nm
- Dòng ampe định mức: 8.2 A
- Mã vòng bi trục ra mang tải (trục trước): 63062RZ, mã bi phía sau đuôi motor: 63062RZ

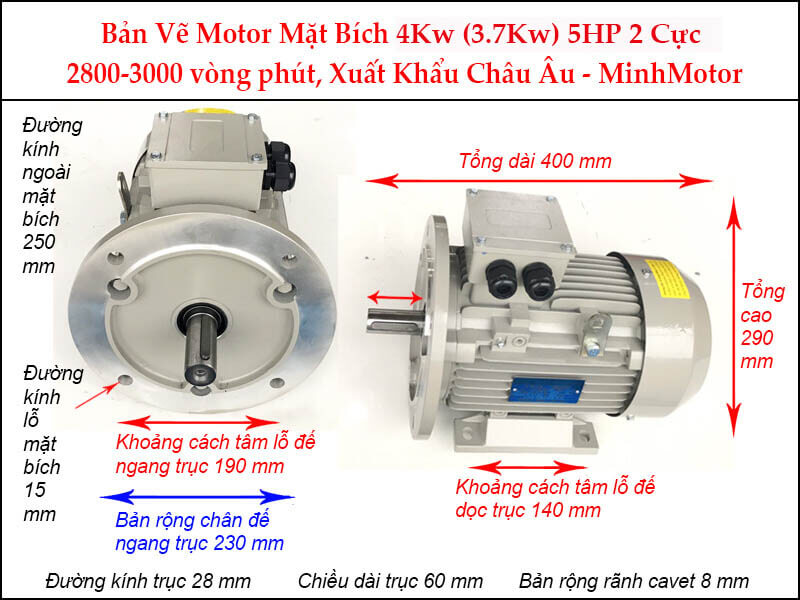

f) Động cơ 4kw 3.7kw 2 cực 2900-3000 vòng 3 pha mặt bích
Motor 5Hp 4kw 2 pole mặt bích 2900-3000 vòng trục 28:
- Tốc độ: 2 cực điện
- Đường kính trục: 28 mm
- Đường kính mặt bích: 250 mm
- Đường kính lỗ bích: 14.5 mm
- Tổng chiều dài motor: 403 mm
g) Motor điện 3 pha 5hp 4kw 8 pole, 700-720 vòng/phút 3 pha
Loại 1: Motor 5Hp 4kw 8 pole chân đế
- Đường kính cốt trục: 42 mm
- Mã hàng: Y3-160M1-8 4kw 8 cực điện Parma
- Tốc độ: 700 - 730 vòng phút
- Lực momen: 54.16 Nm

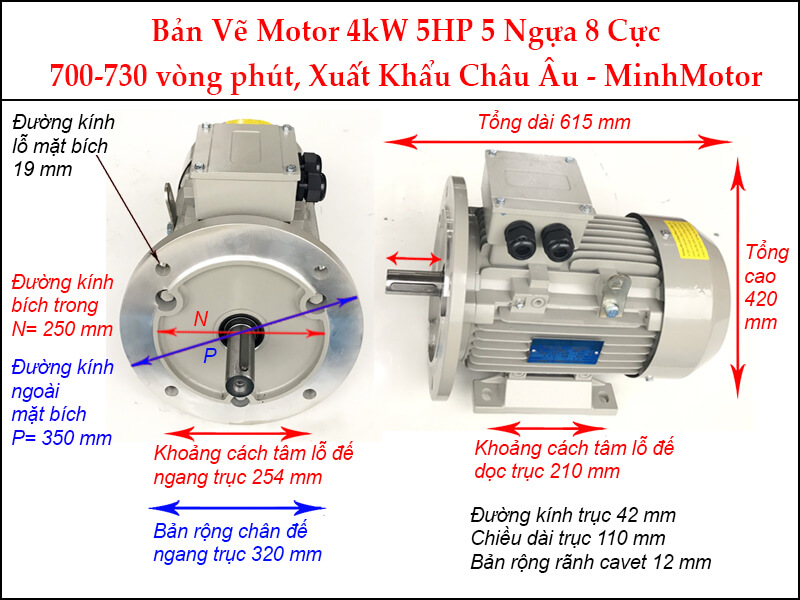

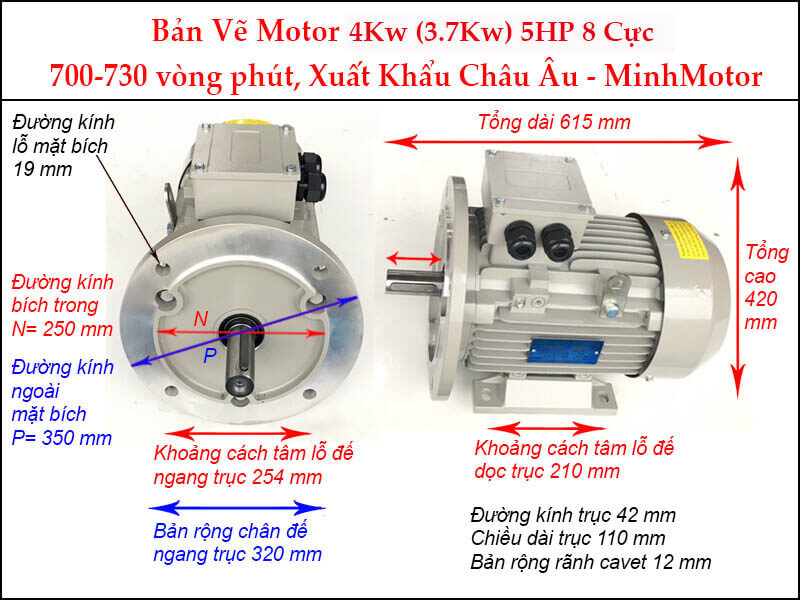

Loại 2: Động cơ 5Hp 4kw 8pole mặt bích
- Tốc độ: 8 cực điện
- Đường kính trục: 42 mm
- Đường kính mặt bích: 350 mm
3) Lựa chọn motor 5Hp 4kw điện 3 pha
- Motor 5Hp 4kw thương hiệu Parma là motor nhập khẩu thông dụng được khách hàng lựa chọn nhiều nhất bởi những ưu điểm sau:
- Động cơ đạt chứng chỉ chất lượng châu Âu
- Do nhập số lượng lớn nên giá thành sản phẩm hiện tốt nhất thị trường.
- Tuổi thọ bền bỉ gần 10 năm, thời gian bảo hành tới 36 tháng.
- Quy trình sản xuất robot hóa tự động, máy gia công cơ khí từ Nhật và Italia, cấu trúc đơn giản và chắc chắn
- Luôn có sẵn động cơ điện 3 pha đủ mọi công suất tại các kho hàng nằm tại 3 miền VN
- Ngoài ra còn có động cơ điện 5Hp 4kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.
Quy cách chế tạo motor 4kw Parma
- Cấu tạo hộp cực điện: 6 đầu dây ra, đấu điện 380v/220v. Có rơ le nhiệt (chống cháy) và điểm nối rơ le chống mất pha, chống giật.
- Nhiệt độ làm việc lý tưởng: 7 tới 38 độ C.
- Vòng bi bạc đạn: hãng C & U, SKF – NSK của Ý
- Quy trình kiểm định xuất xưởng: thông qua 7 kỹ sư sát hạch trước khi đóng gói.
- Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu.
- Tiêu chuẩn chất lượng và an toàn điện: ISO 9001, được Bộ Khoa Học Việt Nam xác nhận.
