Motor Điện 3 Pha 20Hp 15Kw Parma

Motor điện 3 pha 20HP 15kW Parma (động cơ 15kW 20 ngựa 380V) là động cơ rotor lồng sóc, có các bản 4, 2, 6, 8 cực. Bản bán nhiều nhất là 4 cực Y3-160L-4, tem ghi 1460 vòng/phút, 30 A ở 380V, trục 42 mm, tâm trục 160 mm.

Mục lục

• 1. Thông số kỹ thuật motor 3 pha 20HP 15kW theo số cực
• 2. Phân loại motor 20HP 15kW 380V
• 3. Ứng dụng motor 15kW 4 cực: máy ép mía công nghiệp 3 trục
• 4. Ưu điểm động cơ 15kW 20 ngựa 380V
• 5. Thiết bị đóng cắt, dây cấp nguồn cho motor 15kW
• 6. Câu hỏi thường gặp về motor điện 3 pha 20HP 15kW

1. Thông số kỹ thuật motor 3 pha 20HP 15kW theo số cực

• Tốc độ ghi theo tem motor ở 50Hz.
• Mô men định mức = 9550 × 15 ÷ tốc độ.

2. Phân loại motor 20HP 15kW 380V

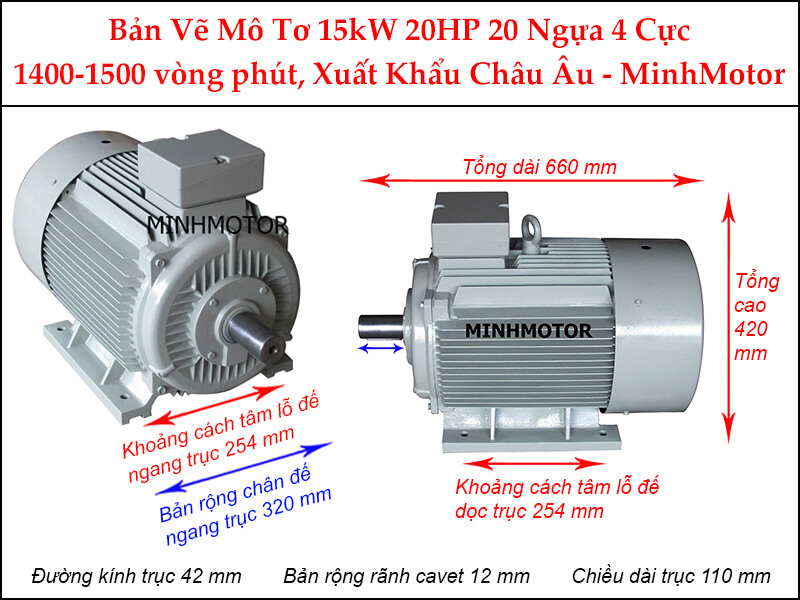

a. Motor 15kW 20HP 4 cực chân đế (B3) – Y3-160L-4

• Tem: Y3-160L-4 B3, 15kW, 380V/660V.
• Dòng định mức: 30 A ở 380V; tốc độ ~1460 vòng/phút; cosφ 0,85.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~129 kg.
• Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
• Lỗ chân đế: Dọc trục 254 mm, ngang trục 254 mm, lỗ Ø15 mm; tâm trục tới mặt đất 160 mm.
• Kích thước tổng: Cao ~420 mm, rộng ~320 mm, dài ~660 mm.
• Vòng bi: 6309-2Z C3 – 6309-2Z C3.

b. Motor 15kW 20HP 4 cực mặt bích có chân đế (B35)

• Tem: Y3-160L-4 B35, 15kW, 380V/660V.
• Dòng định mức: 30 A ở 380V; tốc độ ~1460 vòng/phút; cosφ 0,85.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~129 kg.
• Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
• Mặt bích: Đường kính ngoài Ø350 mm, vành định vị Ø250 mm, tâm lỗ Ø300 mm, 4 lỗ bắt vít Ø19 mm.
• Tổng dài motor: ~660 mm.

c. Motor 15kW 20HP 6 cực chân đế (B3) – Y3-180L-6

• Tem: Y3-180L-6 B3, 15kW, 380V/660V.
• Dòng định mức: 31,6 A ở 380V; tốc độ ~970 vòng/phút; cosφ 0,81.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~154 kg.
• Trục: Đường kính 48 mm, dài 110 mm, rãnh cavet 14 mm.
• Lỗ chân đế: Dọc trục 279 mm, ngang trục 279 mm, lỗ Ø15 mm; tâm trục tới mặt đất 180 mm.
• Kích thước tổng: Cao ~455 mm, rộng ~355 mm, dài ~740 mm.
• Vòng bi: 6311 C3 – 6311 C3.

d. Motor 15kW 20HP 6 cực mặt bích có chân đế (B35)

• Tem: Y3-180L-6 B35, 15kW, 380V/660V.
• Dòng định mức: 31,6 A ở 380V; tốc độ ~970 vòng/phút; cosφ 0,81.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~154 kg.
• Trục: Đường kính 48 mm, dài 110 mm, rãnh cavet 14 mm.
• Mặt bích: Đường kính ngoài Ø350 mm, vành định vị Ø250 mm, tâm lỗ Ø300 mm, 4 lỗ bắt vít Ø19 mm.
• Tổng dài motor: ~740 mm.

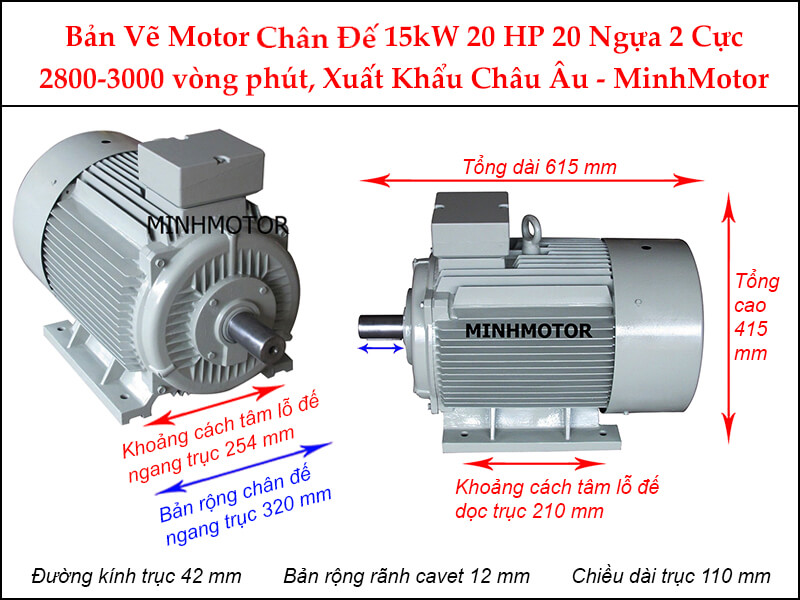

e. Motor 15kW 20HP 2 cực chân đế (B3) – Y3-160M2-2

• Tem: Y3-160M2-2 B3, 15kW, 380V/660V.
• Dòng định mức: 28,6 A ở 380V; tốc độ ~2930 vòng/phút; cosφ 0,89.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~104 kg.
• Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
• Lỗ chân đế: Dọc trục 210 mm, ngang trục 254 mm, lỗ Ø15 mm; tâm trục tới mặt đất 160 mm.
• Kích thước tổng: Cao ~420 mm, rộng ~320 mm, dài ~615 mm.
• Vòng bi: 6309-2Z C3 – 6309-2Z C3.

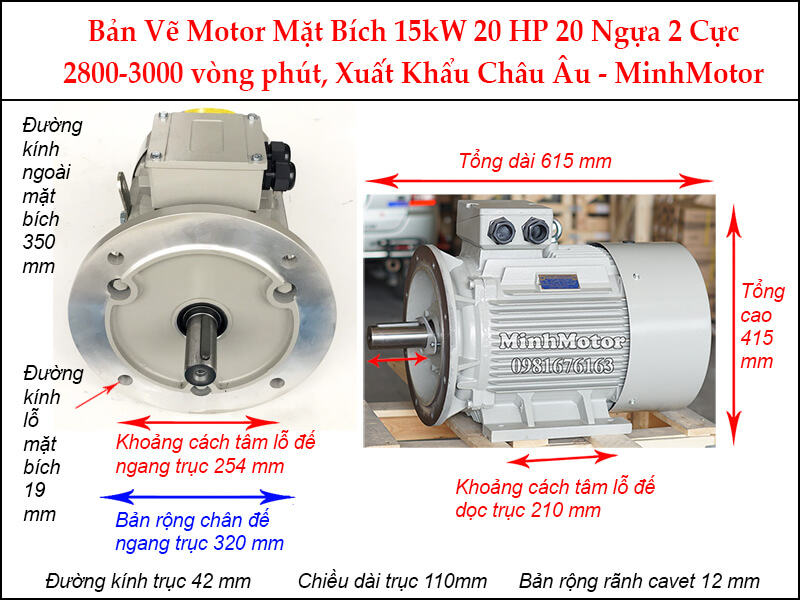

f. Motor 15kW 20HP 2 cực mặt bích có chân đế (B35)

• Tem: Y3-160M2-2 B35, 15kW, 380V/660V.
• Dòng định mức: 28,6 A ở 380V; tốc độ ~2930 vòng/phút; cosφ 0,89.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~104 kg.
• Trục: Đường kính 42 mm, dài 110 mm, rãnh cavet 12 mm.
• Mặt bích: Đường kính ngoài Ø350 mm, vành định vị Ø250 mm, tâm lỗ Ø300 mm, 4 lỗ bắt vít Ø19 mm.
• Tổng dài motor: ~615 mm.

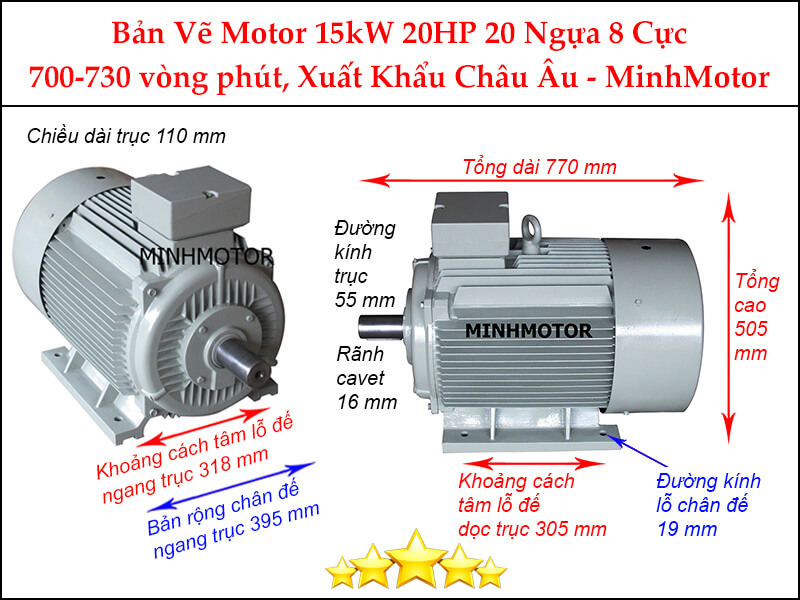

g. Motor 15kW 20HP 8 cực chân đế (B3) – Y3-200L-8

• Tem: Y3-200L-8 B3, 15kW, 380V/660V.
• Dòng định mức: 34,1 A ở 380V; tốc độ ~730 vòng/phút; cosφ 0,76.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~236 kg.
• Trục: Đường kính 55 mm, dài 110 mm, rãnh cavet 16 mm.
• Lỗ chân đế: Dọc trục 305 mm, ngang trục 318 mm, lỗ Ø19 mm; tâm trục tới mặt đất 200 mm.
• Kích thước tổng: Cao ~505 mm, rộng ~395 mm, dài ~770 mm.
• Vòng bi: 6312 C3 – 6312 C3.

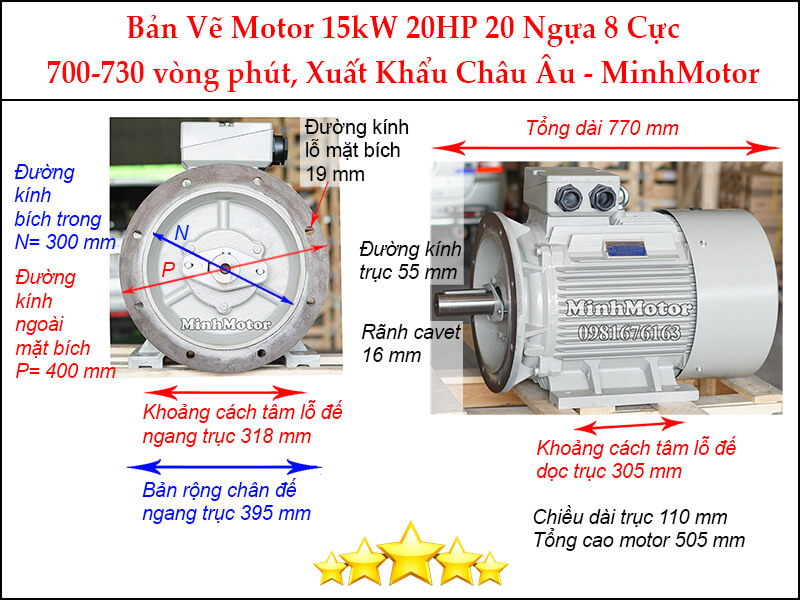

h. Motor 15kW 20HP 8 cực mặt bích có chân đế (B35)

• Tem: Y3-200L-8 B35, 15kW, 380V/660V.
• Dòng định mức: 34,1 A ở 380V; tốc độ ~730 vòng/phút; cosφ 0,76.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~236 kg.
• Trục: Đường kính 55 mm, dài 110 mm, rãnh cavet 16 mm.
• Mặt bích: Đường kính ngoài Ø400 mm, vành định vị Ø300 mm, tâm lỗ Ø350 mm, 4 lỗ bắt vít Ø19 mm.
• Tổng dài motor: ~770 mm.

3. Ứng dụng motor 15kW 4 cực: máy ép mía công nghiệp 3 trục

• Máy ép mía công nghiệp 3 trục: Ép 2–3 tấn mía/giờ cho lò đường, nước mía đóng chai.
• Máy nghiền đá hàm, máy nghiền búa cỡ vừa.
• Máy trộn bê tông cưỡng bức, máy trộn bột.
• Máy băm gỗ dăm, máy ép viên, máy ép mía.
• Băng tải đá, gàu tải qua hộp giảm tốc.

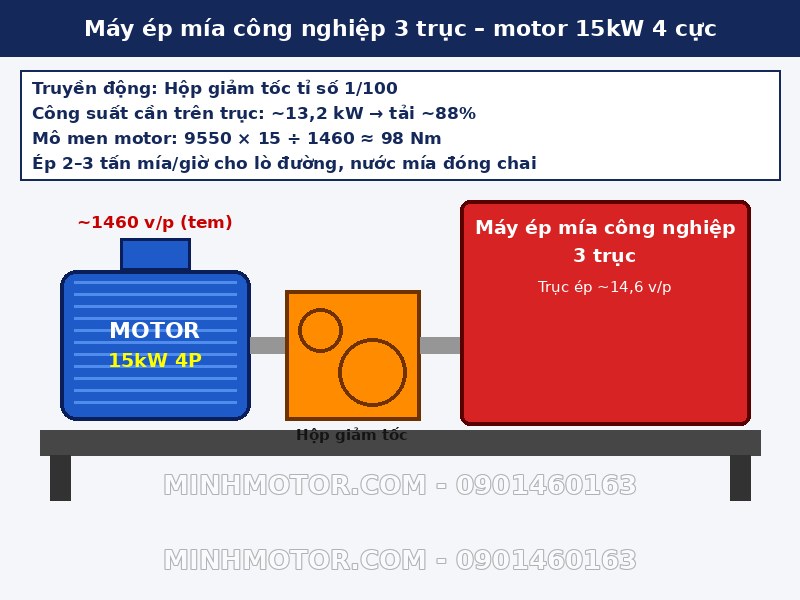

Máy ép mía công nghiệp 3 trục là máy phải dùng đúng motor 15kW 4 cực. Truyền động: hộp giảm tốc tỉ số 1/100; trục ép ~14,6 v/p.

• Vì sao phải 4 cực: Motor 2 cực ~2950 vòng/phút làm tỉ số hộp giảm tốc gấp đôi, hộp to, đắt, ồn. Motor 6 cực ~980 vòng/phút nặng hơn, giá cao hơn bản 4 cực cùng công suất.
• Vì sao phải 15kW: Máy cần ~13,2 kW trên trục. Motor 11kW quá tải ~20%, nhảy rơ le nhiệt khi chạy đầy tải. Motor 18,5kW dư công suất, dòng khởi động lớn, tốn tiền tủ điện.
• Bền: Motor chạy ~88% tải, cuộn dây cách điện cấp F còn dư nhiệt khi làm 2 ca/ngày.
• Vận hành chuẩn: Đo dòng khi máy chạy đầy tải; dưới 30 A là đúng tải.

4. Ưu điểm động cơ 15kW 20 ngựa 380V

• Bản 4 cực ~1460 vòng/phút hợp tỉ số đai, tỉ số hộp giảm tốc thông dụng cho máy công nghiệp.
• Hộp cực 6 đầu dây, khởi động sao – tam giác được, giảm sụt áp lưới nhà xưởng.
• Có cả chân đế B3 và mặt bích có chân đế B35, lắp theo máy dễ.
• Vòng bi 2 đầu cùng mã, dễ mua bi thay thế.

5. Thiết bị đóng cắt, dây cấp nguồn cho motor 15kW

• Dòng khởi động trực tiếp ~7 lần định mức, ~210 A.
• Sao – tam giác: dòng và mô men khởi động còn ~1/3.

6. Câu hỏi thường gặp về motor điện 3 pha 20HP 15kW

a) Cho người sắp mua, khảo giá

• Motor 15kW chạy được máy ép mía công nghiệp 3 trục không? Được. Máy cần ~13,2 kW trên trục, motor 15kW 4 cực chạy ~88% tải.
• Motor 15kW dùng điện 220V được không? Không. Motor 15kW Parma là bản 3 pha 380V/660V, chạy lưới 3 pha 380V đấu tam giác, dòng định mức 30 A. Điện 3 pha 220V hay 1 pha 220V đều không đủ áp.
• Trục và tâm trục bao nhiêu? Bản 4 cực trục 42 mm, tâm trục 160 mm. Bản 6 cực trục 48 mm, tâm trục 180 mm.
• Motor 15kW 4 cực nặng bao nhiêu? ~129 kg. Cần pa lăng hoặc xe nâng khi lắp.
• Bản 6 cực có cùng lỗ chân đế với bản 4 cực không? Không. Bản 4 cực lỗ chân đế 254 × 254 mm; bản 6 cực 279 × 279 mm.

b) Cho người mới mua, cần dùng cho đúng

• Đấu sao chạy lâu ở 380V được không? Không. Đấu sao ở 380V motor chỉ còn ~1/3 mô men, chạy tải là nóng.
• Rơ le nhiệt chỉnh bao nhiêu? Khởi động trực tiếp chỉnh 30 A. Rơ le trong mạch sao – tam giác chỉnh ~17,4 A.
• Lắp máy ép mía công nghiệp 3 trục cần lưu ý gì? Căn đồng tâm khớp nối motor – hộp số, lệch dưới 0,1 mm; châm đủ dầu hộp số trước khi chạy.

c) Cho người đã dùng, cần bảo trì

• Vòng bi có cần bơm mỡ không? Không. Bi 2RZ/2Z kín 2 mặt; tiếng rè, nắp bi nóng thì thay cả cặp.
• Bao lâu vệ sinh motor một lần? Xưởng bụi đá, bụi gỗ nên 1 tháng/lần. Thổi bụi khe tản nhiệt và chụp quạt.
• Đo cách điện thế nào? Megomet 500V–1000V đo pha với vỏ. Dưới 1 MΩ thì sấy lại cuộn dây trước khi chạy.

d) Cho người dùng mắc lỗi, cần cách sửa

• Motor nhảy rơ le khi máy đầy tải, sửa sao? Đo dòng 3 pha. Vượt 30 A thì giảm tải máy; lệch pha trên 10% thì kiểm tra tiếp điểm khởi động từ, đầu cốt.
• Dùng dây nhỏ hơn 10 mm² có sao không? Có. Dây nóng, sụt áp lúc khởi động, motor khó lên tốc độ.
• Lắp nhầm motor 2 cực có hỏng máy không? Có. Máy quay gấp đôi tốc độ thiết kế, quá tải motor và hỏng máy; thay đúng motor 4 cực.
