Động Cơ Giảm Tốc 1HP 0.75Kw 1/75

Động cơ giảm tốc 1hp 0.75kw còn gọi là motor giảm tốc 1hp 0.75kw có công dụng làm: motor khuấy nhiên liệu, máy trộn bê tông xi măng băng tải chuyển hàng, máy sục khí tạo oxy nuôi thủy sản, chế tạo tời bò kéo hàng nặng chục tấn gắn với hộp số giảm tốc cầu trục.

Tốc độ trục ra động cơ giảm tốc 1hp 0.75 kw tỉ số truyền 75, nghĩa là hộp số giảm tốc độ motor đi 75 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 75 = 18.67, 19.33, 20 vòng / phút.

Tốc độ motor giảm tốc 1HP 0.75kw tải nặng còn có các ratio sau: 69.75, 74.17, 77.24 . Tốc độ trục ra trong khoảng 15 tới 25 vòng / 1 phút.

Điện áp: 3 pha 220v/380v

Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

Ưu điểm của motor giảm tốc 1hp 0.75kw tỉ số truyền 1/75, ratio 75 của công ty Hồng Phúc là: đạt tiêu chuẩn Châu Âu, giá ưu đãi nhất  64 tỉnh thành Việt Nam, bảo hành 2-3 năm, dài nhất toàn thị trường, dây đồng chuẩn theo Đức, tiết kiệm tiền điện, vòng bi tiêu chuẩn Italia, độ bền thiết bị 8-10 năm.

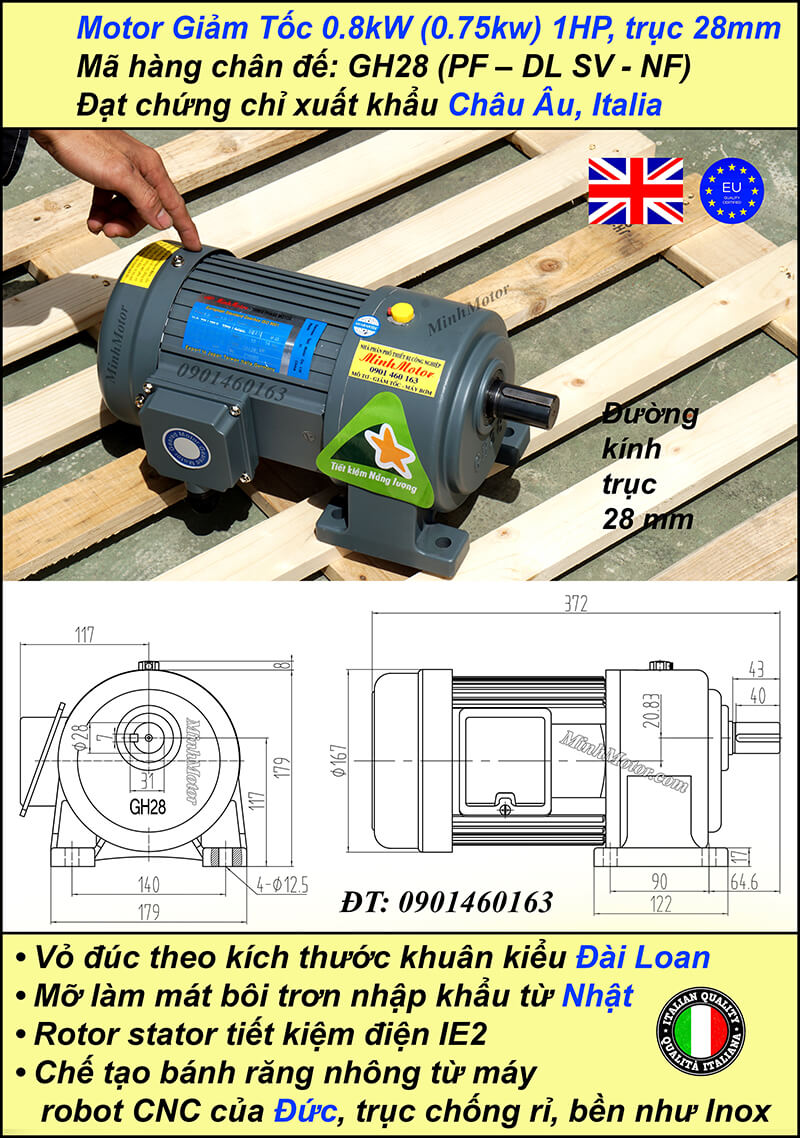

1) Bản vẽ động cơ giảm tốc 1hp 0.75kw tỉ số truyền 1/75, trục 28mm

 Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/75 ratio 75 trục 28

Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/75 ratio 75 trục 28:

  • Đường kính trục 28 mm
  • Chiều dài trục 43 mm
  • Tổng dài 372 mm
  • Tổng cao 186 mm
  • Khoảng cách tâm lỗ đế ngang trục 140 mm
  • Khoảng cách tâm lỗ đế dọc trục 90 mm
  • Bản rộng chân đế ngang trục 178.5 mm
  • Độ dài chân đế dọc trục 120 mm

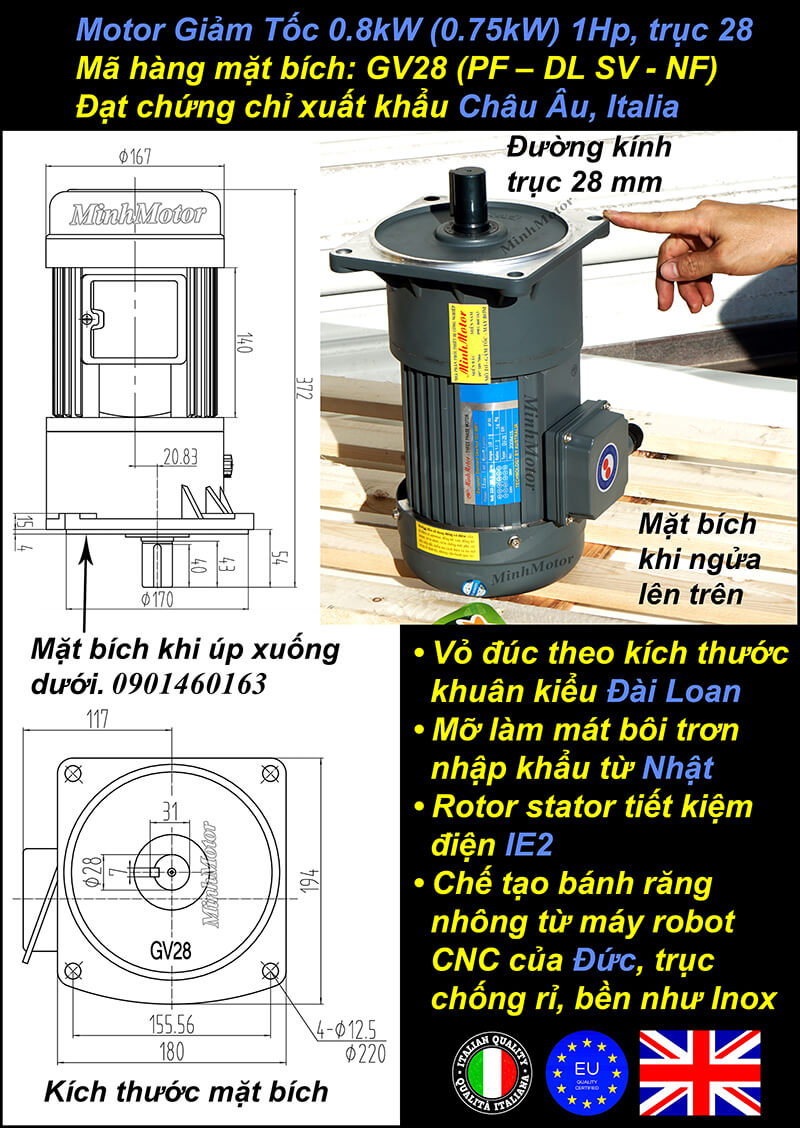

 Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/75 ratio 75 trục 28

Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/75 ratio 75 trục 28:

  • Đường kính trục 28 mm
  • Chiều dài trục 43 mm
  • Tổng dài 372 mm
  • Đường kính lỗ mặt bích 12.5 mm
  • Bản rộng rãnh cavet 7 mm
  • Chiều dài mặt bích 194 mm
  • Chiều ngang mặt bích 180 mm

2) Thông số động cơ giảm tốc 1hp 0.75kw tỉ số truyền 1/75 trục thẳng 32mm

 Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/75 ratio 75 trục 32

Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/75 ratio 75 trục 32:

  • Đường kính trục 32 mm
  • Chiều dài trục 55 mm
  • Tổng dài 409 mm
  • Tổng cao 218 mm
  • Khoảng cách tâm lỗ đế ngang trục 170 mm
  • Khoảng cách tâm lỗ đế dọc trục 130 mm
  • Bản rộng chân đế ngang trục 213.5 mm
  • Độ dài chân đế dọc trục 160 mm

Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/75 ratio 75 trục 32

Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/75 ratio 75 trục 32:

  • Đường kính trục 32 mm
  • Chiều dài trục 55 mm
  • Tổng dài 406 mm
  • Đường kính lỗ mặt bích 14 mm
  • Bản rộng rãnh cavet 10 mm
  • Chiều dài mặt bích 242 mm
  • Chiều ngang mặt bích 223 mm

3) Kích thước động cơ giảm tốc 1hp 0.75kw tỉ số truyền 1/75 trục 40mm

 Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/75 ratio 75 trục 40

Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/75 ratio 75 trục 40:

  • Đường kính trục 40 mm
  • Chiều dài trục 65 mm
  • Tổng dài 440 mm
  • Tổng cao 266 mm
  • Khoảng cách tâm lỗ đế ngang trục 210 mm
  • Khoảng cách tâm lỗ đế dọc trục 150 mm
  • Bản rộng chân đế ngang trục 264 mm
  • Độ dài chân đế dọc trục 190 mm

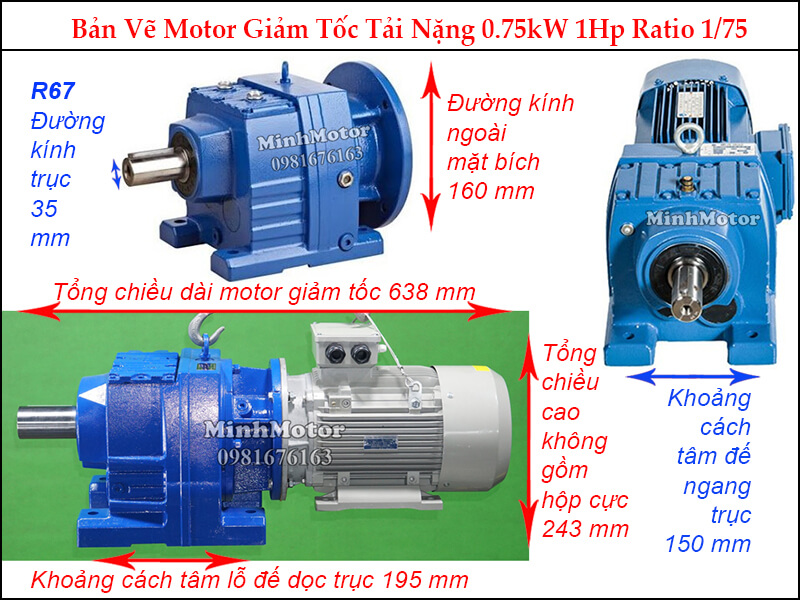

4) Thông số kỹ thuật động cơ giảm tốc tải nặng 1HP 0.75kw R67

Bộ động cơ giảm tốc 1HP 0.75kw tải nặng ratio 75 tỉ số truyền 1/75  thường có đầu giảm tốc R67

Kích thước Motor giảm tốc 1HP 0.75kw R67 ratio 74.17

Kích thước Motor giảm tốc 1HP 0.75kw R67 ratio 74.17

  • Đường kính trục 35 mm
  • Đường kính ngoài mặt bích 160 mm
  • Tổng chiều dài motor giảm tốc 638 mm
  • Tổng chiều cao không gồm hộp cực 243 mm
  • Khoảng cách tâm lỗ đế ngang trục 150 mm
  • Khoảng cách tâm lỗ đế dọc trục 195 mm
  • Lực momen 385 Nm
  • Hệ số làm việc SF = 1.55
/ /
