Motor giảm tốc 220V 5HP 3.7kW (động cơ giảm tốc 1 pha 220V 3.7kW) là cụm motor điện 1 pha 220V 4 cực lắp liền hộp giảm tốc cyclo, chạy bằng điện dân dụng, không cần nguồn 3 pha. Motor quay khoảng 1440 vòng/phút, dòng định mức khoảng 22,4 A; qua hộp cyclo tỉ số truyền 11 – 87, trục ra quay khoảng 131 đến 17 vòng/phút, mô-men từ khoảng 240 Nm đến gần 1900 Nm.
Motor giảm tốc 220V 3.7kW thường ghép hộp cyclo chân đế XWD4 (trục 45 mm), XWD5 (trục 55 mm) hoặc mặt bích XLD4, XLD5.
Mục lục
1. Thông số kỹ thuật motor giảm tốc 220v 5Hp 3.7kw
- Motor giảm tốc 3.7kw sử dụng điện áp 220v, điện gia dụng
- Trục thép đã qua nhiệt luyện, vỏ hộp số bằng gang đúc
- Tỉ số truyền (ratio) cyclo 1 cấp: 9, 11, 17, 23, 29, 35, 43, 59, 71, 87 có sẵn
- Đường kính trục: 45, 55 mm
- Dòng ampe định mức: 22.4 A
- Các kiểu lắp: mặt bích, chân đế, trục thẳng, trục vuông góc
2. Phân loại motor giảm tốc 220v 5Hp 3.7kw
a. Motor giảm tốc 220v 5Hp 3.7kw chân đế Cyclo XWD4
Động cơ giảm tốc 220v 3.7kw 5hp gắn với hộp số XWD4 có kích thước như sau:
- Đường kính truc: 45mm
- Tổng chiều dài: 705mm
- Tổng chiều cao: 310mm
- Kích thước chân đế: 330x195mm
- Khoảng cách từ tâm trục xuống mặt đất: 150mm
b. Motor giảm tốc 220v 5Hp 3.7kw chân đế Cyclo XWD5
Động cơ giảm tốc 220v 3.7kw 5hp gắn với hộp số XWD5 có thông số như sau:
- Đường kính truc: 55mm
- Tổng chiều dài: 773mm
- Tổng chiều cao: 350mm
- Kích thước chân đế: 410x260mm
- Khoảng cách từ tâm trục xuống mặt đất: 160mm
c. Motor giảm tốc 220v 5Hp 3.7kw bích Cyclo XLD4
Động cơ giảm tốc 220v 3.7kw 5hp gắn với hộp số XLD4 có kích thước như sau:
- Đường kính truc: 45mm
- Tổng chiều dài: 705mm
- Kích thước mặt bích trong: 200mm
- Kích thước mặt bích ngoài: 260mm
- Kích thước lỗ bắt vít mặt bích: 12mm
d. Motor giảm tốc 220v 5Hp 3.7kw bích Cyclo XLD5
Động cơ giảm tốc 220v 3.7kw 5hp gắn với hộp số XLD5 bản vẽ chi tiết như sau:
- Đường kính trục: 55mm
- Tổng chiều dài: 873mm
- Kích thước mặt bích trong: 340mm
- Kích thước mặt bích ngoài: 270mm
- Kích thước lỗ bắt vít mặt bích: 13mm
3. Ứng dụng của motor giảm tốc 220V 5HP 3.7kW
- Máy trộn thức ăn chăn nuôi, máy nghiền ngô, máy xay ngũ cốc ở trang trại chỉ có điện 1 pha.
- Máy dọn phân chuồng bò, chuồng heo, máy cào phân gà kiểu kéo cáp.
- Băng tải nông sản, băng tải gạch, băng tải bao hàng tại kho nhỏ.
- Máy khuấy bể biogas, máy khuấy bồn nước mắm, máy trộn phân vi sinh.
- Máy ép mía công suất lớn, máy chế biến kẹo dừa, máy nghiền bột cá.
- Tời kéo nhỏ, cổng trượt nặng dùng động cơ giảm tốc 1 pha 220V có thắng.
- Máy chẻ củi mũi côn trục vít cho hộ nấu rượu, lò bánh

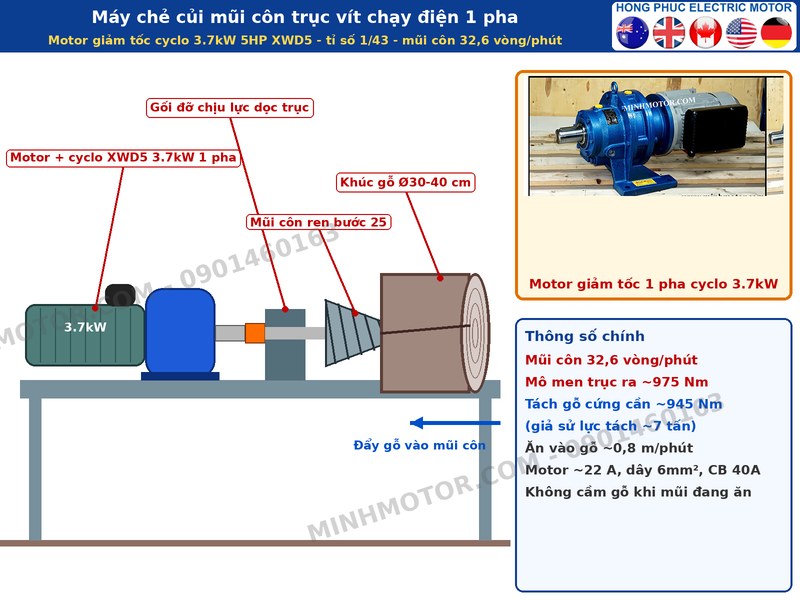

a. Ví dụ chọn máy: máy chẻ củi mũi côn trục vít dùng motor giảm tốc 220V 5HP 3.7kW cyclo tỉ số 1/43
Hộ nấu rượu, lò bánh, quán nướng, xưởng sấy dùng củi cần chẻ khúc gỗ Ø30–40 cm. Máy mũi côn tốc độ chậm: motor giảm tốc cyclo XWD5 quay thẳng mũi côn có ren bước 25 mm, mũi tự ăn vào gỗ và xé đôi khúc gỗ — không cần bánh đà, không cần dầu thủy lực.
Vì sao máy chẻ củi dùng điện 1 pha:
- Hộ nấu rượu, lò bánh ở nông thôn, ven đô chỉ có điện 1 pha.
- Máy chạy theo đợt củi, vài giờ mỗi tuần — kéo điện 3 pha không đáng.
- Motor 3.7kW 1 pha chạy ~22–24 A: dây 6 mm², CB 40A riêng, kiểm tra công tơ đủ tải trước khi lắp.
Chọn tỉ số truyền (ratio) cho mũi côn chẻ củi:
- Mũi côn chậm (30–40 vòng/phút) cần mô men lớn nhưng an toàn, không văng gỗ; mũi nhanh 200–300 vòng/phút phải có bánh đà, nguy hiểm hơn.
- Cyclo tỉ số 1/43: 1400 ÷ 43 = 32,6 vòng/phút, nối thẳng mũi côn qua gối đỡ chịu lực dọc trục.
- Ren bước 25 mm: mũi ăn vào gỗ ~0,8 m/phút → khúc gỗ dài 40 cm tách trong ~30 giây.
- Tỉ số 1/17 (82 vòng/phút): mô men chỉ ~388 Nm, không đủ xé gỗ cứng.
- Model dùng: XWD5 chân đế, chung bệ thép với gối đỡ mũi côn.
Chọn công suất 3.7kW cho máy chẻ củi Ø30–40 cm:
| Hạng mục | Giá trị | Cách tính |
| Lực tách gỗ cứng Ø30–40 cm (giả sử ~7 tấn) | ~70.000 N | 7.000 × 9,81 |
| Góc xoắn ren mũi côn (bước 25, bán kính làm việc 30 mm) | ~7,6° | atan(25 ÷ (2 × 3,14 × 30)) |
| Góc ma sát thép – gỗ (hệ số ~0,3) | ~16,7° | atan(0,3) |
| Mô men mũi côn cần | ~945 Nm | 70.000 × 0,03 × tan(24,3°) |
| Mô men trục ra cyclo 3.7kW, tỉ số 1/43 | ~975 Nm | 9550 × 3,7 ÷ 32,6 × 0,9 |
| Motor 3kW cùng tỉ số | ~791 Nm | 9550 × 3 ÷ 32,6 × 0,9 |
- 3.7kW: ~975 Nm, đủ xé khúc gỗ cứng Ø30–40 cm.
- 3kW: ~791 Nm — chẻ được gỗ mềm (keo, cao su, bạch đàn), gỗ cứng nhiều mắt thì mũi kẹt.
- Gỗ tươi, nhiều mắt là lúc nặng nhất: motor 1 pha mô men khởi động thấp, kẹt giữa chừng khó tự chạy lại — cần dư lực.
Cách vận hành máy chẻ củi mũi côn:
- Bật máy cho mũi côn quay, đẩy khúc gỗ dọc thớ vào đầu mũi; mũi tự kéo gỗ vào.
- Không cầm, không ôm khúc gỗ khi mũi đang ăn; đeo găng, kính, không mặc áo rộng tay.
- Gỗ kẹt: tắt máy, chờ mũi dừng hẳn, đảo chiều ngắn để nhả gỗ.
- Chẻ khúc to từ mép vào trước, không đâm thẳng giữa mắt gỗ.
- Bơm mỡ gối đỡ mỗi ngày làm việc; mũi côn mòn ren thì hàn đắp hoặc thay.
- Đặt nút dừng khẩn cấp ngay tầm tay người đẩy gỗ.
4. Thông số điện, tốc độ và mô-men motor giảm tốc 220V 3.7kW
| Thông số | Giá trị tham khảo |
| Điện áp | 1 pha 220V, 50 Hz |
| Dòng định mức | khoảng 22,4 A |
| Dòng khởi động | khoảng 100 – 130 A trong 1 – 2 giây |
| Tốc độ motor 4 cực | khoảng 1440 vòng/phút |
| Mô-men trục motor | khoảng 24,5 Nm |
| Tụ điện | Tụ đề và tụ ngậm theo tem motor |
| Thiết bị đóng cắt tham khảo | Aptomat 1 pha 40 A, khởi động từ, rơ le nhiệt dải 18 – 25 A, dây đồng 6 mm² |
| Điều tốc | Biến tần 1 pha thường chỉ chạy motor 3 pha; muốn chỉnh tốc độ nên dùng motor 3 pha 220V + biến tần vào 1 pha ra 3 pha |
Tốc độ và mô-men trục ra theo tỉ số truyền cyclo (motor 4 cực, hiệu suất hộp khoảng 90%):
| Tỉ số truyền | Tốc độ trục ra (vòng/phút) | Mô-men tính theo motor (Nm) |
| 11 | 131 | khoảng 240 |
| 17 | 85 | khoảng 375 |
| 23 | 63 | khoảng 505 |
| 29 | 50 | khoảng 640 |
| 35 | 41 | khoảng 770 |
| 43 | 33 | khoảng 950 |
| 59 | 24 | khoảng 1300 |
| 71 | 20 | khoảng 1565 |
| 87 | 17 | khoảng 1915 |
- Mô-men trong bảng tính theo công suất motor 3.7kW.
- Mô-men cực đại cho phép do cỡ hộp cyclo quyết định, xem nhãn/catalog hộp.
- Tỉ số 59 – 87: mô-men tính theo motor trên 1300 Nm, xem catalog cỡ hộp.
- Motor 1 pha có mô-men khởi động thấp hơn motor 3 pha cùng công suất.
Cỡ hộp cyclo dòng X và mã dòng B tương đương:
| Chân đế dòng X | Mặt bích dòng X | Dòng B tương đương | Trục ra |
| XWD4 | XLD4 | XWD4/BWD2, XLD4/BLD2 | 45 mm (theo bài) |
| XWD5 | XLD5 | XWD5/BWD3, XLD5/BLD3 | 55 mm (theo bài) |
| XWD6 | XLD6 | XWD6/BWD4, XLD6/BLD4 | theo catalog |
| XWD7 | XLD7 | XWD7/BWD5, XLD7/BLD5 | theo catalog |
| XWD8 | XLD8 | XWD8/BWD6, XLD8/BLD6 | theo catalog |
| XWD9 | XLD9 | XWD9/BWD7, XLD9/BLD7 | theo catalog |
| XWD10 | XLD10 | dòng B lớn nhất là BWD7/BLD7 | theo catalog |
| XWED106 (2 cấp) | XLED106 (2 cấp) | dòng B 2 cấp tương đương | theo catalog |
5. Ưu điểm của motor giảm tốc 220V 5HP 3.7kW
- Chạy trực tiếp điện 1 pha 220V, dùng được ở hộ gia đình, trang trại không có điện 3 pha.
- Hộp cyclo chịu va đập, quá tải ngắn hạn tốt, hợp máy trộn, máy nghiền.
- Tỉ số truyền 1 cấp lớn tới 87, cụm motor giảm tốc 1 pha gọn hơn hộp bánh răng nhiều cấp.
- Lắp được nhiều tư thế: chân đế nằm ngang hoặc mặt bích đứng cho máy khuấy.
- Trục ra 45 hoặc 55 mm, dễ lắp nhông xích, khớp nối.
6. Câu hỏi thường gặp về motor giảm tốc 220V 5HP 3.7kW
a. Cho người sắp mua, khảo giá motor giảm tốc 220V 5HP 3.7kW
- Motor giảm tốc 220V 5HP 3.7kW có chạy điện 1 pha gia đình được không? Được, khi đồng hồ điện từ 40 A trở lên. Dòng định mức khoảng 22.4 A, dòng khởi động gấp 4–5 lần. Đồng hồ 10(40) A và dây vào nhà từ 6 mm² mới gánh nổi.
- Motor giảm tốc 220V 3.7kW chọn hộp XWD4 hay XWD5? XWD4 cho tỉ số 11–35, trục ra 45 mm. XWD5 trục ra 55 mm cho tỉ số 43–87, mô-men tính theo motor từ khoảng 950 Nm trở lên.
- Motor giảm tốc 220V 5HP tỉ số 1/29 ra tốc độ bao nhiêu? Khoảng 50 v/p, mô-men khoảng 640 Nm. Đây là tốc độ hay dùng cho máy trộn thức ăn chăn nuôi và máy khuấy bể biogas.
- Motor giảm tốc 220V 3.7kW kéo băng tải dọn phân chuồng bò được không? Được. Máy cào phân kéo cáp dài 60–100 m dùng tỉ số 1/59–1/87, ra 17–25 v/p, mô-men 1300–1900 Nm, đi hộp XWD5.
- Motor 1 pha 3.7kW có mạnh bằng motor 3 pha 3.7kW không? Không. Công suất định mức bằng nhau, nhưng mô-men khởi động motor 1 pha thấp hơn, dòng cao hơn khoảng 3 lần. Máy khởi động nặng như máy nghiền đầy liệu khởi động chậm hơn.
- Motor giảm tốc 220V có loại lớn hơn 5HP không? Có, tới 7.5kW 10HP. Motor 1 pha công suất lớn nhất thông dụng là 7.5kW, dòng khoảng 45 A.
b. Cho người mới mua motor giảm tốc 220V 3.7kW, cần dùng cho đúng
- Motor giảm tốc 220V 3.7kW dùng aptomat bao nhiêu? 32–40 A loại C. Cáp đồng 4 mm² cho dây dưới 20 m, xa hơn dùng 6 mm² để giảm sụt áp khi khởi động.
- Đảo chiều motor giảm tốc 220V 5HP làm sao? Đổi 2 đầu cuộn đề trong hộp cực. Chờ motor dừng hẳn mới đảo, đảo khi đang quay làm cháy tụ đề.
- Motor giảm tốc 220V 3.7kW có cần nối đất vỏ không? Có. Trang trại ẩm ướt, nước rửa chuồng dễ rò điện. Nối vỏ motor xuống cọc tiếp địa và lắp aptomat chống giật 30 mA.
c. Cho người đã dùng motor giảm tốc 220V 3.7kW, cần bảo trì
- Tụ của motor giảm tốc 220V 5HP bao lâu thì thay? Khoảng 2–3 năm hoặc khi motor khởi động yếu. Tụ phồng, chảy dầu hoặc điện dung giảm trên 10% thì thay đúng giá trị in trên tụ cũ.
- Hộp cyclo của motor giảm tốc 220V 3.7kW thay dầu khi nào? Lần đầu sau 300–500 giờ. Sau đó khoảng 2500 giờ với dầu VG220. Hộp XWD4, XWD5 dùng mỡ thì bổ sung mỡ mỗi 6 tháng.
- Motor giảm tốc 220V 3.7kW đặt ngoài chuồng trại có cần che không? Có. Nước rửa chuồng, khí amoniac làm gỉ hộp cực và ăn mòn tiếp điểm công tắc ly tâm. Che mái, giữ cách sàn ướt ít nhất 30 cm.
d. Cho người dùng motor giảm tốc 220V 3.7kW mắc lỗi, cần cách sửa
- Motor giảm tốc 220V 5HP kêu ù không quay là sao? Do hỏng tụ đề hoặc công tắc ly tâm không đóng. Đo tụ đề, kiểm tra tiếp điểm công tắc ly tâm; tắt điện ngay để tránh cháy cuộn dây.
- Motor giảm tốc 220V 3.7kW nóng ran khi chạy là lỗi gì? Thường do điện áp thấp dưới 200V hoặc quá tải. Đo áp lúc chạy tải; áp thấp thì tăng cỡ dây, quá tải thì đo dòng, vượt 22.4 A là quá tải.
- Motor giảm tốc 220V 3.7kW làm nhảy aptomat khi khởi động là sao? Dòng khởi động vượt ngưỡng cắt aptomat B. Thay aptomat loại C 32–40 A, xả bớt liệu trước khi khởi động máy nghiền.
