Hộp Giảm Tốc Motovario: Thông Số Kỹ Thuật Các Size, Cấu Tạo, Ứng Dụng, Bảng Giá
Bạn có bao giờ tự hỏi làm thế nào những máy móc khổng lồ trong nhà máy lại hoạt động trơn tru với tốc độ hoàn hảo? Bí mật nằm ở một "siêu anh hùng thầm lặng" - hộp giảm tốc Motovario.
Sản phẩm công nghiệp này, tuy nhỏ gọn, lại đóng vai trò giảm tốc đáng kinh ngạc, giúp điều khiển chính xác tốc độ của các thiết bị công nghiệp đồ sộ. Motovario là một thương hiệu nổi tiếng, được tin dùng bởi độ bền, chất lượng và sự linh hoạt.
Trong bài viết này, chúng ta sẽ đi sâu tìm hiểu về hộp giảm tốc Motovario, khám phá các thông số kỹ thuật theo từng kích cỡ, tìm hiểu cấu tạo bên trong, và nghiên cứu các ứng dụng thực tế. Bên cạnh đó, bạn cũng có thể tham khảo bảng giá để đưa ra lựa chọn phù hợp nhất cho nhu cầu của mình.
Nội dung
- 1) Ứng dụng hộp giảm tốc Motovario
- 2) Ưu điểm hộp giảm tốc Motovario
- 3) Cấu tạo hộp giảm tốc Motovario
- 4) Thông số kỹ thuật Hộp giảm tốc Motovario
- 5) Nguyên lý hoạt động hộp giảm tốc Motovario
- 6) Phân loại hộp giảm tốc Motovario
- a) Hộp giảm tốc Motovario NMRV030
- b) Hộp giảm tốc Motovario NMRV040
- c) Hộp giảm tốc Motovario NMRV050
- d) Hộp giảm tốc Motovario NMRV063
- d) Hộp giảm tốc Motovario NMRV075
- e) Hộp giảm tốc Motovario NMRV090
- f) Hộp số Motovario NMRV110
- g) Hộp số Motovario NMRV130
- h) Hộp số Motovario NMRV150
- i) Hộp số Motovario NRV trục vào dương
- 7) Bảng giá hộp giảm tốc Motovario cập nhật năm 2024
- 8) Cách lựa chọn hộp giảm tốc Motovario
- 9) Các lỗi thường gặp của hộp giảm tốc Motovario và cách khắc phục
- 10) Hướng dẫn lắp đặt hộp giảm tốc Motovario
- 11) Các câu hỏi thường gặp
- Kết luận
1) Ứng dụng hộp giảm tốc Motovario
Hộp giảm tốc trục vít motovario với kích thước nhỏ gọn chuyên dùng trong các hoạt động sản xuất như:
- Sản xuất băng tải máy khuẩy máy trộn
- Làm máy tời nâng hạ trọng tải dưới 2 tấn
- Lăp ráp máy sản xuất khẩu trang, vắc xin
- Làm máy chế biến thực phẩm, xay, nghiền thực phẩm
- Máy sàng cát, đá xây dựng, phân loại quặng kim loại
2) Ưu điểm hộp giảm tốc Motovario
Hộp giảm tốc Motovario có nhiều ưu điểm nổi bật, bao gồm:
- Độ tin cậy cao: Hộp giảm tốc Motovario được sản xuất với chất lượng cao và tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt. Điều này đảm bảo tính tin cậy và độ bền của sản phẩm trong quá trình vận hành.
- Hiệu suất cao: Motovario tập trung vào việc nâng cao hiệu suất của hộp giảm tốc. Các thiết kế tiên tiến và công nghệ tiên tiến giúp giảm thiểu mất công suất và tăng cường hiệu suất truyền động.
- Đa dạng sản phẩm: Motovario cung cấp một loạt các loại hộp giảm tốc để đáp ứng các yêu cầu ứng dụng khác nhau. Có sẵn nhiều biến thể về tỷ số giảm tốc, công suất và kiểu lắp đặt để phù hợp với nhu cầu đa dạng của khách hàng.
- Tính linh hoạt: Hộp giảm tốc Motovario được thiết kế để dễ dàng lắp đặt và sử dụng trong các ứng dụng công nghiệp. Chúng có thể được tùy chỉnh và định cấu hình theo yêu cầu cụ thể của từng khách hàng.
- Tuổi thọ cao: Với chất liệu chất lượng và quy trình sản xuất chính xác, hộp giảm tốc Motovario có tuổi thọ cao, giảm tần suất bảo trì và thay thế, từ đó tiết kiệm chi phí và thời gian cho người dùng.
3) Cấu tạo hộp giảm tốc Motovario
Cấu tạo hộp giảm tốc Motovario gồm các bộ phận chính như hình sau:
- Trục vít, bánh vít
- Các vòng bi trục vào, trục ra
- Gioăng cao su chắn dầu
- Vỏ hộp số bằng nhôm/ gang
4) Thông số kỹ thuật Hộp giảm tốc Motovario
Thông số kỹ thuật hộp số Motovario như sau:
- Kích cỡ hộp giảm tốc: size 30, 40, 50, 63, 75, 90, 110, 130, 150
- Mã hàng thông dụng nhất: NMRV, NRV
- Kiểu lắp đặt trục ra: cốt âm, trục dương, mặt bích FA
- Tư thể lắp đặt: trục ngang, trục ngửa
- Dùng với motor: 1HP, 2Hp, 3HP, 5HP, 7.5HP, 10HP
5) Nguyên lý hoạt động hộp giảm tốc Motovario
Hộp giảm tốc Motovario hoạt động dựa trên nguyên lý truyền động ăn khớp trực tiếp, có tỷ số truyền động không đổi nhằm giảm vận tốc góc, tăng mô men xoắn.
Hộp giảm tốc Motovario bao gồm hai bộ phận chính là động cơ điện và bộ truyền động. Động cơ điện cung cấp động lực cho bộ truyền động, bộ truyền động sẽ giảm tốc độ quay của động cơ điện và tăng mô men xoắn.
Nguyên lý hoạt động của hộp giảm tốc Motovario như sau:
- Động cơ điện quay, truyền động cho bộ truyền động.
- Bộ truyền động quay, truyền động cho tải.
6) Phân loại hộp giảm tốc Motovario

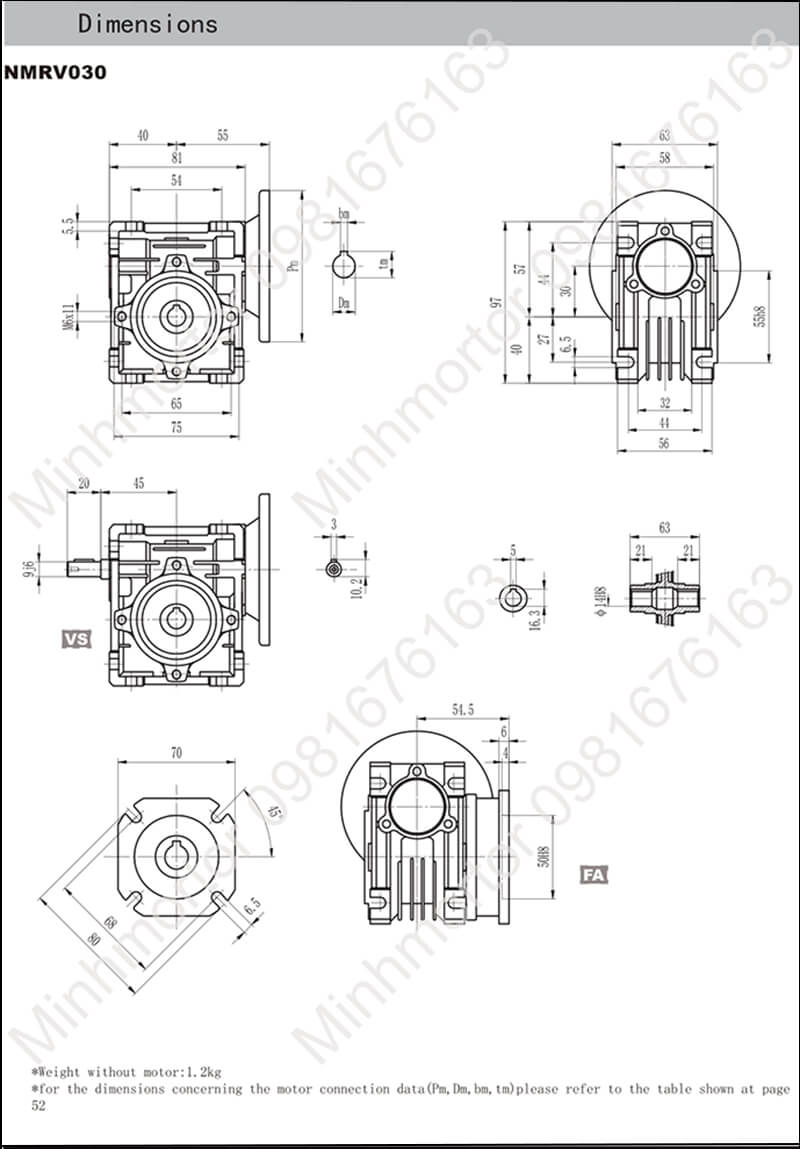

a) Hộp giảm tốc Motovario NMRV030
Thông số kỹ thuật hộp số NMRV size 30 như sau:
- Đường kính cốt trục ra: 14mm
- Kích thước mặt bích: 120mm
- Đường kính trục vào: 9mm
- Tổng chiều cao hộp số: 130mm
- Thường dùng lắp với motor mã 56 (90w 4 pole)
- Tỷ số truyền thường dùng: 5, 15, 20, 30, 50, 60, 80

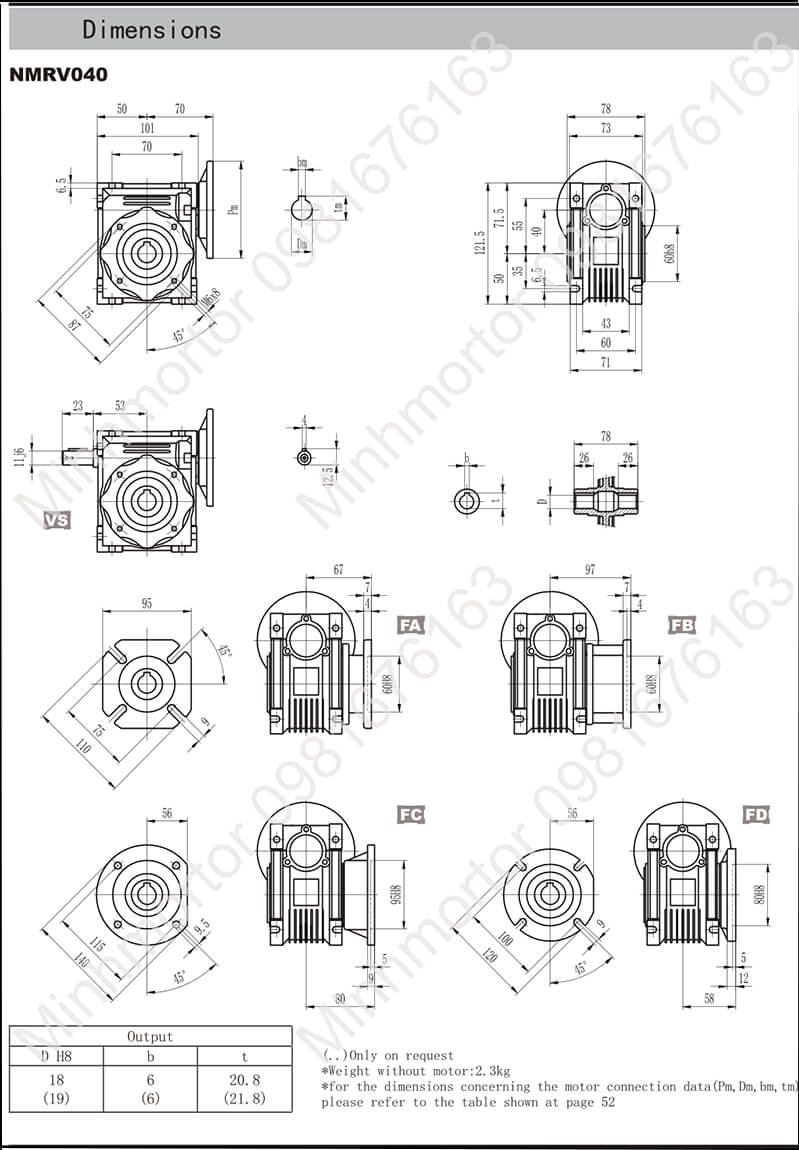

b) Hộp giảm tốc Motovario NMRV040
Thông số kích thước hộp số NMRV size 40 như sau:
- Đường kính cốt trục ra: 18mm
- Kích thước mặt bích: 140mm
- Đường kính trục vào: 11mm
- Tổng chiều cao hộp số: 147mm
- Thường dùng lắp với motor mã 63 (180w 4 pole)
- Tỷ số truyền thường dùng: 5, 10, 15, 20, 40, 50, 60, 80

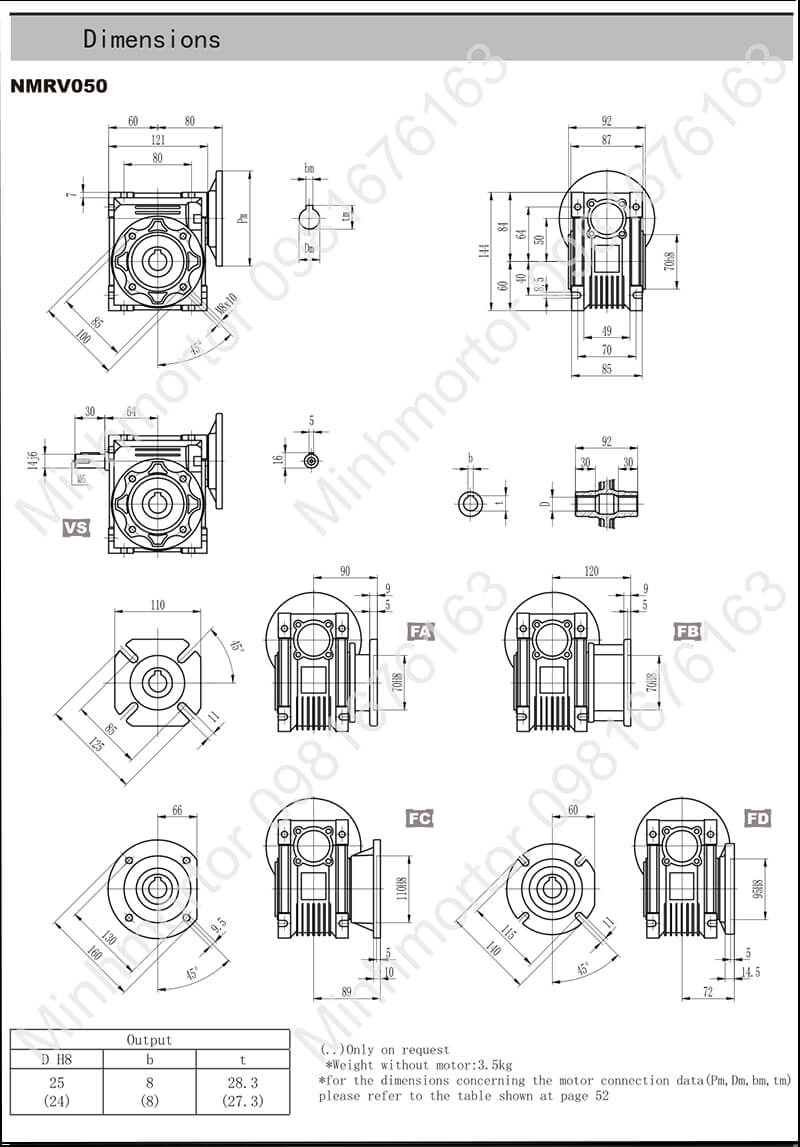

c) Hộp giảm tốc Motovario NMRV050
Kích thước hình học hộp giảm tốc NMRV size 50:
- Đường kính cốt trục ra: 25mm
- Kích thước mặt bích: 160mm
- Đường kính trục vào: 14mm
- Tổng chiều cao hộp số: 190mm
- Thường dùng lắp với motor mã 71 (0.37kw 4 pole)
- Tỷ số truyền thường dùng: 10, 20, 30, 40, 50, 60

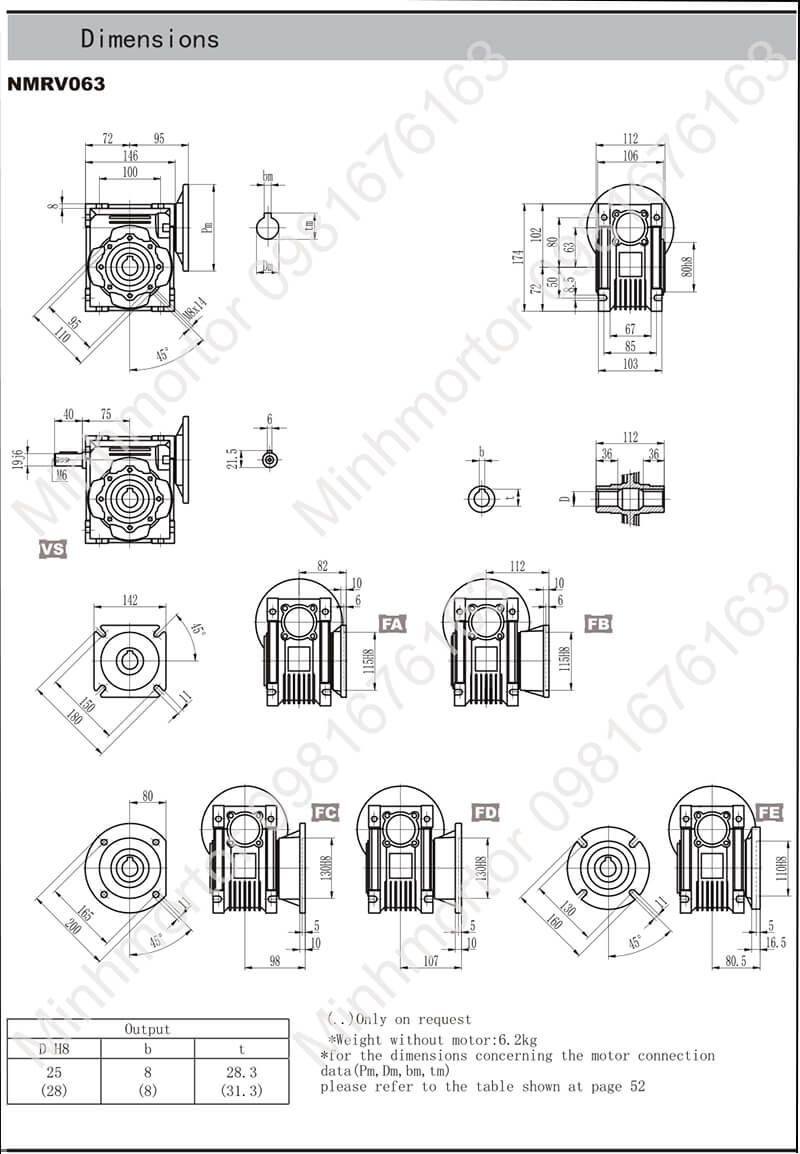

d) Hộp giảm tốc Motovario NMRV063
Thông tin chi tiết hộp giảm tốc NMRV size 63:
- Đường kính cốt trục ra: 25mm
- Kích thước mặt bích: 200mm
- Đường kính trục vào: 19mm
- Tổng chiều cao hộp số: 253mm
- Thường dùng lắp với motor mã 80 (0.75kw 4 pole)
- Tỷ số truyền thông dụng: 5, 10, 15, 25, 40, 60, 80, 100

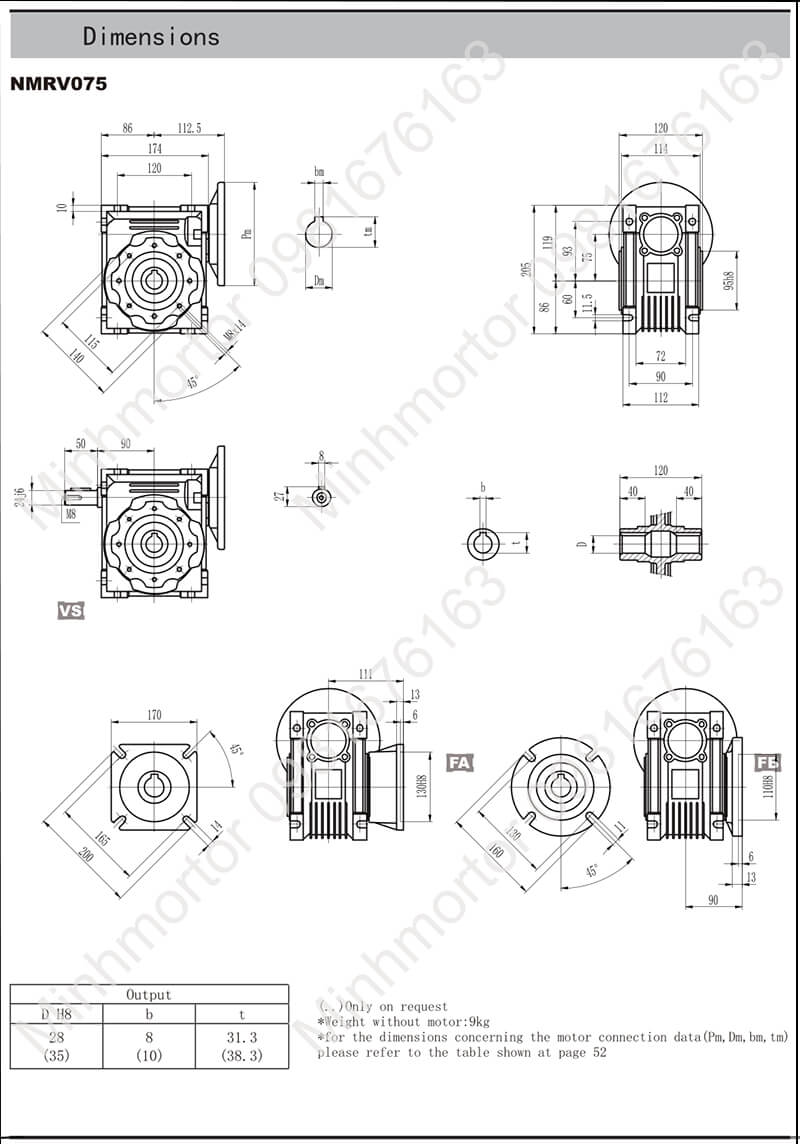

d) Hộp giảm tốc Motovario NMRV075
Thông tin chi tiết hộp giảm tốc NMRV size 75:
- Đường kính cốt trục ra: 28mm
- Kích thước mặt bích: 200mm
- Đường kính trục vào: 24mm
- Tổng chiều cao hộp số: 260mm
- Thường dùng lắp với motor mã 90 (1.1kw 1.5kw 4 pole)
- Tỷ số truyền hay dùng: 10, 20, 30, 40, 50, 60, 80

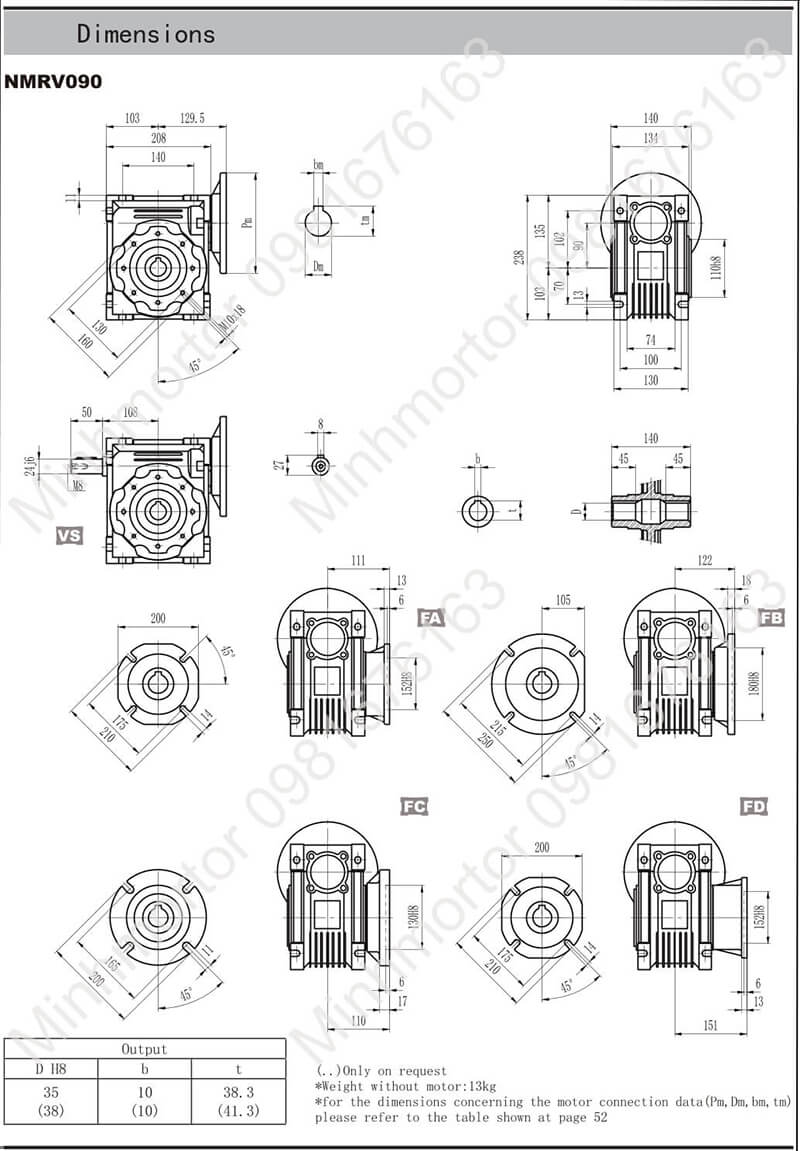

e) Hộp giảm tốc Motovario NMRV090
Thông tin kỹ thuật hộp giảm tốc NMRV size 90
- Đường kính cốt trục ra: 35mm
- Kích thước mặt bích: 250mm
- Đường kính trục vào: 28mm
- Tổng chiều cao hộp số: 318mm
- Thường dùng lắp với motor mã 100 (2.2kw, 3kw)
- Tỷ số truyền thường dùng: 7.5, 10, 15, 20, 40, 60, 80

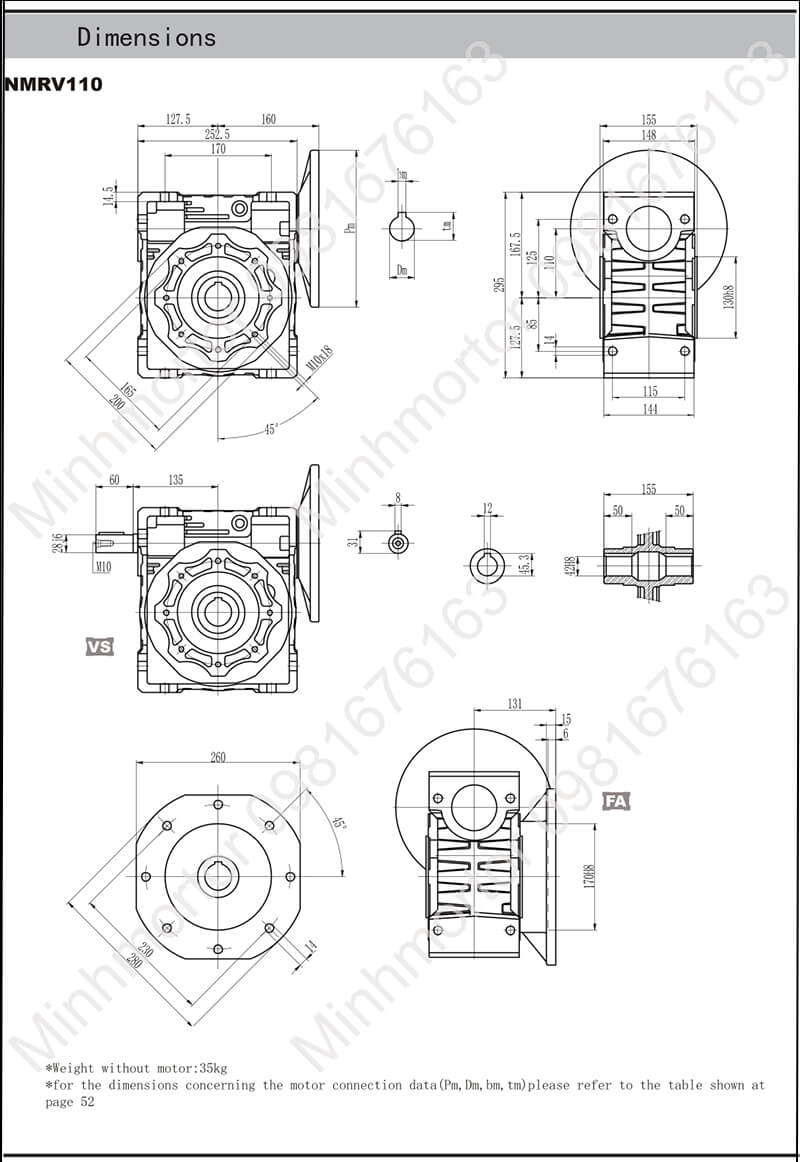

f) Hộp số Motovario NMRV110
Kích thước bản vẽ hộp giảm tốc NMRV size 110
- Đường kính cốt trục ra: 35mm
- Kích thước mặt bích: 250mm
- Đường kính trục vào: 28mm
- Tổng chiều cao hộp số: 318mm
- Thường dùng lắp với motor mã 112 (4kw 4 pole)
- Tỷ số truyền phổ biến: 7.5, 10, 15, 20, 40, 60, 80, 100

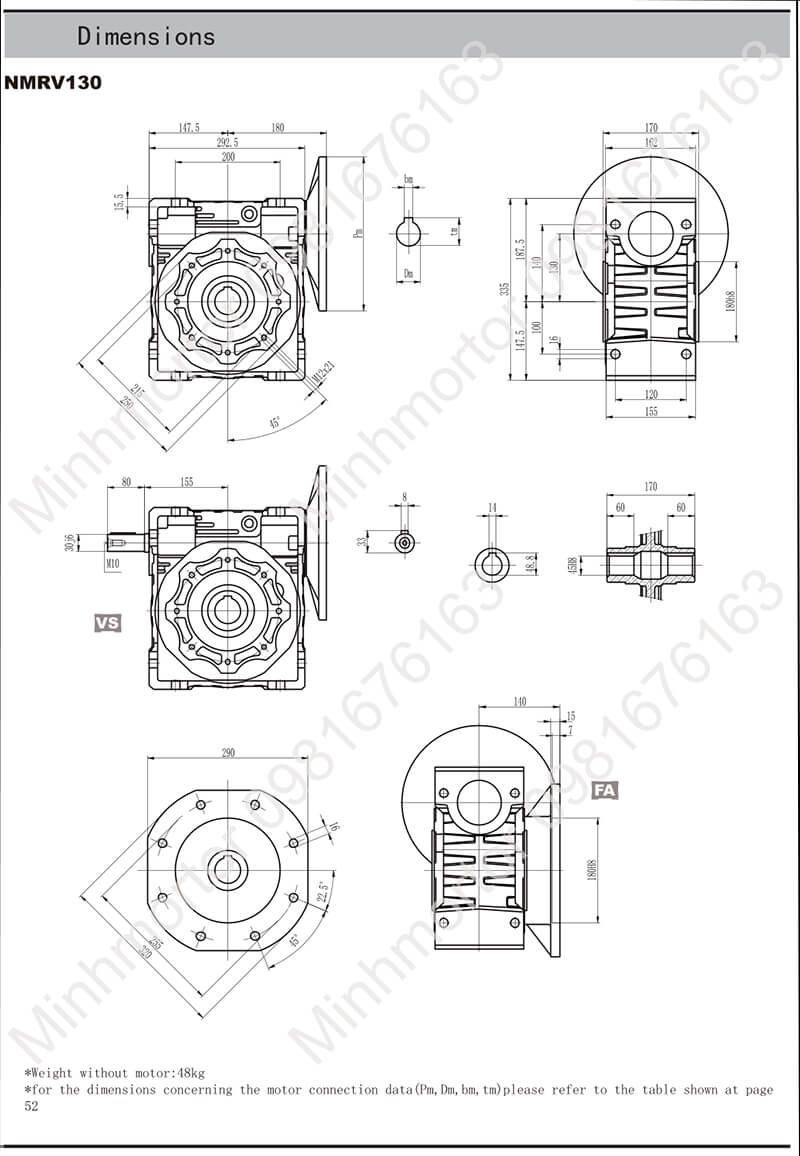

g) Hộp số Motovario NMRV130
Kích thước bản vẽ hộp giảm tốc NMRV size 130
- Đường kính cốt trục ra: 42mm
- Kích thước mặt bích: 300mm
- Đường kính trục vào: 38mm
- Tổng chiều cao hộp số: 362mm
- Thường dùng lắp với motor mã 132 (5.5kw 7.5kw 4 pole)
- Ratio thường dùng: 10, 15, 20, 40, 60, 80, 100
h) Hộp số Motovario NMRV150
Kích thước bản vẽ hộp giảm tốc NMRV size 150
- Đường kính cốt trục ra: 50mm
- Kích thước mặt bích: 350mm
- Đường kính trục vào: 42mm
- Tổng chiều cao hộp số: 498mm
- Thường dùng lắp với motor mã 160 (11kw 4 pole)
- Tỷ số truyền thường dùng: 10 đến 100
i) Hộp số Motovario NRV trục vào dương
- Đường kính trục vào: 19mm, 24mm, 28mm, 38mm, 42mm
- Đường kính trục ra: 25mm, 35mm, 42mm, 45mm
- Lắp với motor chân đế công suất từu: 1Hp đến 10Hp
- Tỷ số truyền hay dùng: 10, 20, 60, 80, 100
- Kiểu trục ra: trục âm hoặc trục dương
7) Bảng giá hộp giảm tốc Motovario cập nhật năm 2024
Sau đây là bảng giá hộp giảm tốc Môtvario được cập nhật trung bình trên cả nước tháng 10/2024
- Giá hộp giảm tốc Motovario size 30 B5 khoảng: 1.230.000 - 1.520.000 VND
- Giá hộp giảm tốc Motovario size 40 B5 khoảng: 1.340.000 - 2.210.000 VND
- Giá hộp giảm tốc Motovario size 50 B5 khoảng: 1.660.000 - 3.190.000 VND
- Giá hộp giảm tốc Motovario size 63 B5 khoảng: 1.930.000 - 3.550.000 VND
- Giá hộp giảm tốc Motovario size 75 B5 khoảng: 2.590.000 - 3.950.000 VND
- Giá hộp giảm tốc Motovario size 90 B5 khoảng: 3.490.000 - 4.890.000 VND
- Giá hộp giảm tốc Motovario size 110 B5 khoảng: 5.490.000 - 7.890.000 VND
- Giá hộp giảm tốc Motovario size 130 B5 khoảng: 7.490.000 - 9.890.000 VND
8) Cách lựa chọn hộp giảm tốc Motovario
Để lựa chọn hộp giảm tốc Motovario phù hợp, bạn cần xác định các yếu tố sau:
- Công suất: Công suất của hộp giảm tốc Motovario phải phù hợp với công suất của tải mà hộp cần truyền tải.
- Tốc độ quay: Tốc độ quay của hộp giảm tốc Motovario phải phù hợp với tốc độ quay cần thiết của tải.
- Tỷ số truyền động: Tỷ số truyền động của hộp giảm tốc Motovario phải phù hợp với tỷ số truyền động cần thiết của tải.
- Điện áp: Điện áp của hộp giảm tốc Motovario phải phù hợp với điện áp nguồn cung cấp.
- Kích thước: Kích thước của hộp giảm tốc Motovario phải phù hợp với không gian lắp đặt.
- Môi trường sử dụng: Hộp giảm tốc Motovario phải phù hợp với môi trường sử dụng.
9) Các lỗi thường gặp của hộp giảm tốc Motovario và cách khắc phục
Lỗi | Nguyên nhân | Cách khắc phục |
Hộp giảm tốc bị rung lắc | - Lắp đặt không cân bằng - Bị mòn bánh răng | - Kiểm tra lại việc lắp đặt - Kiểm tra tình trạng bánh răng, thay thế nếu cần thiết |
Hộp giảm tốc hoạt động ồn ào | - Thiếu dầu nhớ - Bị hư hỏng ổ bi | - Kiểm tra và thay thế dầu nhớ - Thay thế ổ bi bị hư |
Hộp giảm tốc bị nóng | - Quá tải trọng - Thiếu dầu nhớ | - Giảm tải trọng hoạt động - Kiểm tra và thay thế dầu nhớ |
Lưu ý: Bảng này chỉ liệt kê một số lỗi thường gặp. Khi gặp sự cố, tốt nhất nên liên hệ với nhà cung cấp hoặc kỹ thuật viên để được hỗ trợ khắc phục.
10) Hướng dẫn lắp đặt hộp giảm tốc Motovario
Hộp giảm tốc Motovario là một trong những thành phần quan trọng của hệ thống truyền động trong nhiều ngành công nghiệp. Việc lắp đặt đúng cách hộp giảm tốc sẽ đảm bảo hệ thống vận hành trơn tru, hiệu quả và kéo dài tuổi thọ của thiết bị. Phần này sẽ hướng dẫn chi tiết các bước lắp đặt hộp giảm tốc Motovario, giúp bạn có thể tự tin thực hiện công việc này.
a) Các bước chuẩn bị
Trước khi tiến hành lắp đặt hộp giảm tốc Motovario, cần thực hiện một số bước chuẩn bị quan trọng. Đầu tiên, kiểm tra kỹ hộp giảm tốc xem có bất kỳ hư hỏng nào trong quá trình vận chuyển hay không. Nếu phát hiện bất thường, hãy liên hệ ngay với nhà cung cấp để được hỗ trợ.
Tiếp theo, cần đảm bảo bề mặt lắp đặt phải bằng phẳng, sạch sẽ và có khả năng chịu được tải trọng của hộp giảm tốc cùng các thiết bị liên quan. Một bề mặt không phù hợp có thể dẫn đến lắp đặt không chính xác, gây ra rung động, tiếng ồn và thậm chí làm hỏng hộp giảm tốc.
Cuối cùng, hãy chuẩn bị đầy đủ các công cụ cần thiết cho quá trình lắp đặt như cờ lê, tua vít, căn mẫu... Việc có sẵn các dụng cụ phù hợp sẽ giúp công việc diễn ra thuận lợi và nhanh chóng hơn.
b) Các bước lắp đặt
Sau khi hoàn tất công tác chuẩn bị, chúng ta sẽ bắt đầu lắp đặt hộp giảm tốc Motovario. Bước đầu tiên là lựa chọn phương thức lắp đặt dựa trên kiểu chân đế của hộp giảm tốc. Thông thường, hộp giảm tốc Motovario có hai kiểu chân đế phổ biến là chân đế bích và chân đế đứng. Tùy thuộc vào kiểu chân đế mà ta sẽ có cách lắp đặt khác nhau sao cho phù hợp và chắc chắn nhất.
Bước tiếp theo là kết nối trục ra của hộp giảm tốc với trục vào của thiết bị sử dụng. Việc này được thực hiện thông qua một khớp nối phù hợp. Cần lưu ý chọn khớp nối có kích thước và độ bền phù hợp để đảm bảo khả năng truyền tải mô-men xoắn hiệu quả và an toàn. Sau khi lắp khớp nối, tiến hành siết chặt các bulông một cách cẩn thận và đều tay.
Trước khi vận hành, cần kiểm tra lại toàn bộ các bulông và linh kiện xem đã được lắp chính xác và siết chặt hay chưa. Bất kỳ sai sót nào trong khâu lắp đặt cũng có thể gây ra hậu quả nghiêm trọng khi vận hành hệ thống.
Bước cuối cùng là đổ dầu bôi trơn vào hộp giảm tốc theo đúng hướng dẫn của nhà sản xuất. Việc bôi trơn đầy đủ sẽ giúp giảm ma sát, tăng tuổi thọ và hiệu suất làm việc của hộp giảm tốc. Cần chọn loại dầu phù hợp và đổ đúng lượng dầu quy định.
Lưu ý rằng đây chỉ là hướng dẫn lắp đặt chung cho hộp giảm tốc Motovario. Tùy từng model và ứng dụng cụ thể mà cách lắp đặt chi tiết có thể khác nhau. Do đó, tốt nhất nên tham khảo kỹ tài liệu hướng dẫn của nhà sản xuất hoặc nhờ sự hỗ trợ của các kỹ thuật viên chuyên ngành để đảm bảo lắp đặt đúng quy trình và an toàn.
Với những hướng dẫn chi tiết trên, hy vọng bạn đã nắm rõ các bước lắp đặt hộp giảm tốc Motovario. Một hộp giảm tốc được lắp đặt đúng cách sẽ là nền tảng vững chắc cho hệ thống truyền động hoạt động hiệu quả, ổn định và bền bỉ theo thời gian.
11) Các câu hỏi thường gặp
a. Tuổi thọ trung bình của hộp giảm tốc Motovario là bao lâu?
Tuổi thọ trung bình của hộp giảm tốc Motovario phụ thuộc vào nhiều yếu tố như tải trọng, môi trường hoạt động, và lịch bảo trì. Tuy nhiên, thông thường hộp giảm tốc Motovario có tuổi thọ lên đến 10 năm nếu được sử dụng và bảo dưỡng đúng cách.
b. Có cần thay dầu nhớ định kỳ cho hộp giảm tốc Motovario không?
Có. Tùy thuộc vào model và điều kiện hoạt động, nhà sản xuất sẽ khuyến cáo thời gian thay dầu nhớ định kỳ. Việc thay dầu nhớ giúp bôi trơn các chi tiết bên trong hộp giảm tốc, giảm thiểu ma sát và mài mòn, giúp hộp giảm tốc hoạt động bền bỉ hơn.
c. Có thể sửa chữa hộp giảm tốc Motovario khi bị hư hỏng không?
Có thể. Tuy nhiên, việc sửa chữa hộp giảm tốc Motovario phụ thuộc vào mức độ hư hỏng. Với các hư hỏng nhẹ như thay thế phớt chặn dầu, bạn có thể nhờ đến kỹ thuật viên chuyên ngành. Còn các hư hỏng nặng như hỏng bánh răng thì tốt nhất nên thay thế hộp giảm tốc mới.
d. Làm thế nào để tra dầu cho hộp giảm tốc Motovario?
Hầu hết các hộp giảm tốc Motovario đều có sẵn lỗ tra dầu và lỗ kiểm tra mực dầu. Bạn cần sử dụng loại dầu nhớ phù hợp theo khuyến cáo của nhà sản xuất và đổ dầu vào lỗ tra dầu cho đến khi dầu chảy ra khỏi lỗ kiểm tra mực dầu.
e. Có cần sử dụng khớp nối khi lắp đặt hộp giảm tốc Motovario không?
Thông thường là có. Khớp nối giúp giảm thiểu sốc tải và rung động truyền từ motor sang hộp giảm tốc, giúp bảo vệ hộp giảm tốc và tăng tuổi thọ hoạt động.
Kết luận
Chọn đúng hộp giảm tốc Motovario giúp bạn tiết kiệm chi phí, thời gian mà lại đảm bảo máy móc hoạt động bền bỉ, năng suất cao. Với những thông tin chi tiết trong bài viết này, hy vọng bạn đã có cái nhìn tổng quan về hộp giảm tốc Motovario và đưa ra được lựa chọn phù hợp cho dự án của mình. Nếu bạn còn bất kỳ thắc mắc nào về hộp giảm tốc Motovario, đừng ngại liên hệ với chúng tôi nhé.
