Hộp giảm tốc NMRV 110 hay hộp số giảm tốc NMRV size 110 là thiết bị kết nối truyền động, giúp điện năng chuyển hóa từ motor điện thành cơ năng. Thông qua hộp số NMRV 110, động cơ điện chạy chậm hơn; từ đó sẽ tạo ra lực mô men cao hơn, khỏe hơn.
Dưới đây là những thông tin quan trọng về hộp số giảm tốc NMRV 110.
1) Ứng dụng hộp giảm tốc NMRV 110
Hộp giảm tốc NMRV được sử dụng rất nhiều trong nhiều lĩnh vực khác nhau, điển hình là:
- Nhà máy thực phẩm: hệ thống máy xay xát, máy chế biến hạt điều, máy rang sấy hoa quả,...
- Băng chuyền sản xuất thực phẩm, thức ăn chăn nuôi
- Máy đóng gói bao bì trong nhà máy thực phẩm, dược phẩm, linh phụ kiện
- Máy khuấy trộn bột mì, hóa chất, trộn sơn, trộn nguyên liệu thuốc,...
- Chế tạo băng tải, vít tải, tời chờ hàng hóa ở các nhà kho, bến bãi
- Chế tạo máy bơm hút bùn thải, máy sục khí oxy nuôi hải sản
- Làm máy ép mía, ép nước trái cây, nghiền bột nguyên liệu
2) Ưu điểm hộp số giảm tốc NMRV 110
Hộp giảm tốc hộp giảm tốc động cơ NMRV 110 được đánh giá cao ở những ưu điểm sau:
- Thiết kế nhỏ gọn, lắp đặt dễ dàng với nhiều loại máy móc hiện đại
- Khả năng giảm tốc hiệu quả, tạo ra lực momen khỏe
- Hiệu suất làm việc cao, tiết kiệm điện năng tốt
- Giá thành phù hợp, được lựa chọn sử dụng ở nhiều nhà máy trên toàn thế giới
- Khả năng tải nặng tốt, là lựa chọn hàng đầu cho các loại máy công nghiệp cần lực kéo lớn
- Độ bền cao, có thể vận hành tốt nhiều năm không hỏng hóc nặng
- Yêu cầu về bảo dưỡng và điều kiện hoạt động đơn giản
3) Cấu tạo hộp số NMRV 110
Các bộ phận cấu thành hộp giảm tốc motor NMRV 110 bao gồm:
- Vỏ hộp: Vỏ hộp cứng, có độ bền cao, bao bọc và bảo vệ các bộ phận bên trong hộp giảm tốc.
- Trục ra - trục vào: Thường làm bằng thép cứng, siêu bền, có vai trò truyền động chuyển động vào hoặc ra. Tùy theo nhiệm vụ mà trục vào và trục ra của hộp giảm tốc có thể kết nối với các thiết bị khác nhau.
- Hệ thống bánh răng: gồm nhiều bánh răng kết nối cơ khí với nhau theo trật tự để giảm tốc. Tỷ số truyền động bao nhiêu phụ thuộc vào cấu tạo và số lượng bánh răng này.
- Các bộ phận khác: hệ thống vòng bi, con lăn, dầu mỡ bôi trơn,...
4) Thông số kỹ thuật hộp giảm tốc NMRV 110
Sau đây là một vài số liệu của hộp số động cơ NMRV 110:
- Trục vít được làm bằng thép tôi nhiệt luyệt tăng độ cứng, chống mài mòn.
- Phù hợp lắp với motor 1 pha, motor 3 pha mã 100, 112
- Tốc độ giảm từ 5 đến 100 lần (ratio)
- Hộp giảm tốc NMRV size 110 cấu tạo vỏ nhôm, nhẹ, bền
- Nhiều mẫu mã: cốt dương, cốt âm, bích B5, bích B14,...
5) Phân loại hộp giảm tốc NMRV 110

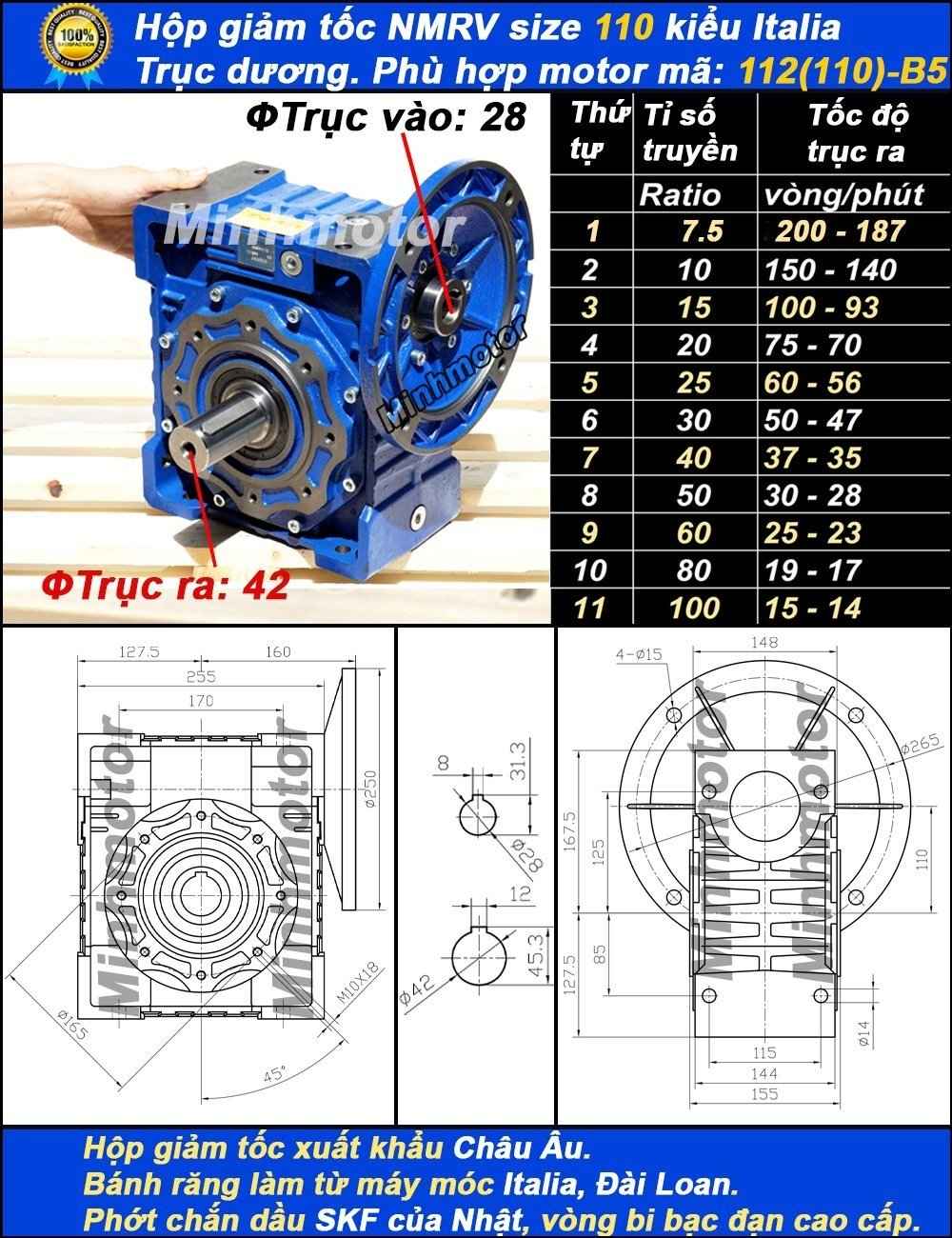

a) Hộp giảm tốc NMRV size 110 B5 trục ra dương
Dưới đây là bản vẽ của hộp số motor NMRV size 110 trục dương, với thông số như sau:
- Đường kính trục ra dương: 42 mm
- Đường kính trục vào: 28mm
- Đường kính mặt bích - B5: 250mm
- Tốc độ trục ra từ 200 đến 14 vòng/phút
- Phù hợp lắp motor mã 112 - B5 (motor 2.2kw 3.7kw 4kw)

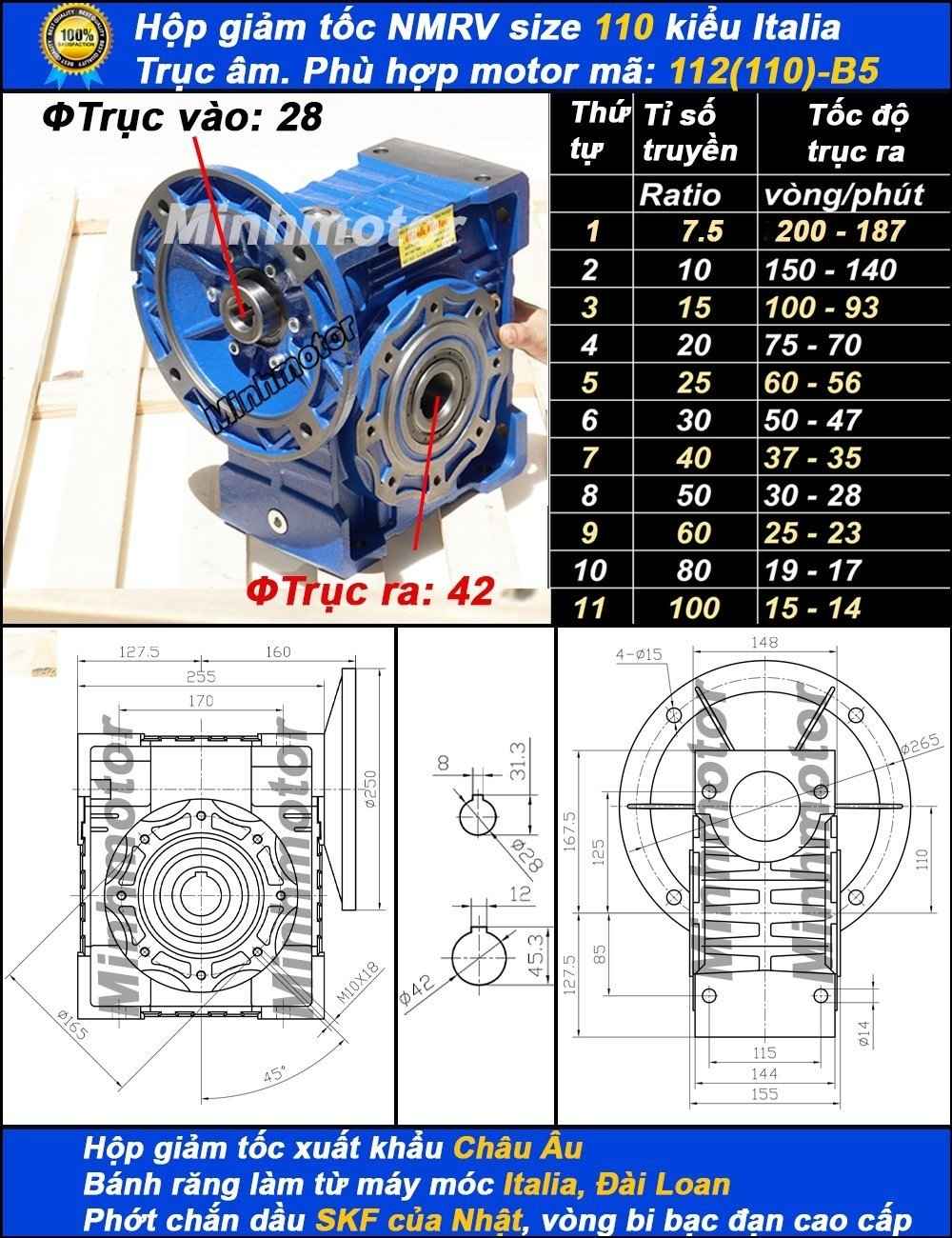

b) Hộp số giảm tốc NMRV size 110 B5 trục ra âm
Sau đây là bản vẽ của hộp giảm tốc NMRV size 110 trục âm, với kích thước:
- Đường kính trục ra âm: 42 mm
- Đường kính trục vào: 28 mm
- Đường kính mặt bích - B5: 250 mm
- Số lần giảm tốc từ 3 đến 100 lần
- Phù hợp lắp motor mã 112 -B5

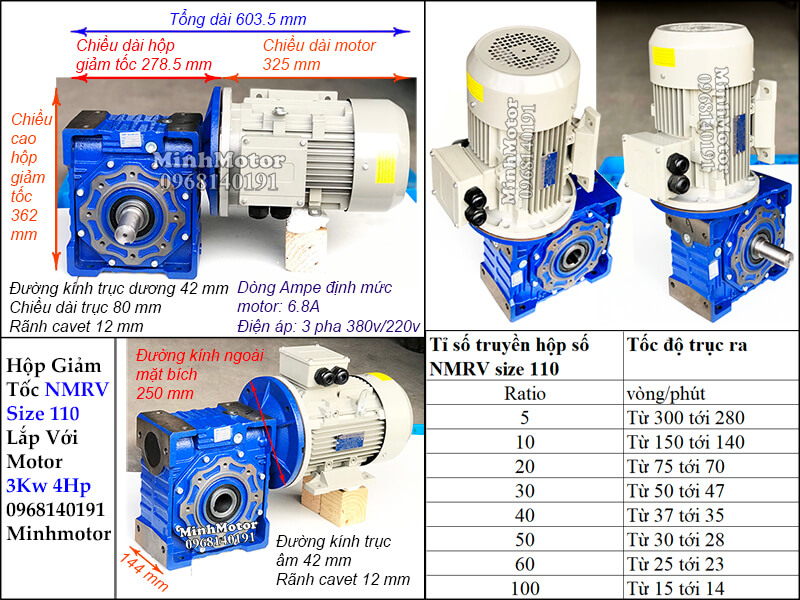

c) Hộp số giảm tốc NMRV 110 trục dương gắn động cơ 4kw
Thông số kỹ thuật:
- Công suất: 4kW 5HP
- Đường kính trục ra: 42mm, rãnh cavet: 12mm
- Tổng dài: 640mm
- Tổng cao: 362.5mm
- Đường kính bích vào: 250mm
- Điêbh áp 380V
d) Hộp số NMRV 110 cốt âm lắp động cơ 4kw
Thông số kỹ thuật:
- Công suất: 4kW 5HP
- Đường kính trục âm: 42mm, rãnh cavet: 12mm
- Tổng dài: 640mm
- Tổng cao: 362.5mm
- Đường kính bích vào: 250mm
- Điêbh áp 380V
e) Hộp giảm tốc NMRV 110 trục vào mặt bích vuông
Loại 1: Hộp giảm tốc NMRV 110 bích vuông 130x130
- Bích vuông: 130x130
- Đường kính trục vào: 22mm
- Đường kính trục ra: 42mm
- Tổng dài hộp số: 290mm
- Tổng cao: 294mm
- Rộng hộp số: 155mm
- Tiêu chuẩn xuất khẩu châu Âu.
Loại 2: Hộp giảm tốc NMRV 110 bích vuông 180x180
- Bích vuông: 130x130
- Đường kính trục vào: 35mm
- Đường kính trục ra: 42mm
- Tổng dài hộp số: 290mm
- Tổng cao: 294mm
- Rộng hộp số: 155mm
- Tiêu chuẩn xuất khẩu châu Âu.
f) Hộp số NMRV 110 trục vào cốt dương
Bản vẽ của hộp giảm tốc NMRV size 110 với trục vào là trục dương, như sau:
- Đường kính trục vào dương: 28 mm
- Đường kính trục ra dương (âm): 42mm
- Tổng ngang hộp số: 357mm
- Tổng chiều rộng: 224 mm
- Tổng cao: 295mm
g) Hộp số NMRV 110 mã 90 bích vào nhỏ B5
- Mã hàng NMRV 110 B5
- Mã motor 90
- Đường kính bích: 200mm
- Đường kính trục vào: 24mm, cavet: 8mm
- Đường kính trục ra: 42mm, cavet: 12mm
h) Hộp số NMRV 110 mã 100 bích vào nhỏ B5
- Mã hàng NMRV 110 B5
- Mã motor 100
- Đường kính bích: 250mm
- Đường kính trục vào: 28mm, cavet: 8mm
- Đường kính trục ra: 42mm, cavet: 12mm
6) Cách chọn hộp giảm tốc NMRV size 110
a) Chọn tỷ số truyền của hộp giảm tốc NMRV size 110
Tỉ số truyền ratio càng nhỏ thì tốc độ vòng quay trục ra càng lớn, mời quý vị lựa chọn tốc độ vòng quay hộp số NMRV 110 như sau:
- Trục ra 280 - 300 vòng/phút khi Ratio i: 5, thị trường miền nam gọi là 1/5
- Trục ra 140 - 150 vòng/phút khi Ratio i: 10, thị trường miền nam gọi là 1/10
- Trục ra 93 - 100 vòng/phút khi Ratio i: 15, thị trường miền nam gọi là 1/15
- Trục ra 70 - 75 vòng/phút khi Ratio i: 20, thị trường miền nam gọi là 1/20
- Trục ra 56 - 60 vòng/phút khi Ratio i: 25, thị trường miền nam gọi là 1/25
- Trục ra 46.7 - 50 vòng/phút khi Ratio i: 30, thị trường miền nam gọi là 1/30
- Trục ra 35 - 37.5 vòng/phút khi Ratio i: 40,thị trường miền nam gọi là 1/40
- Trục ra 28 - 30 vòng/phút khi Ratio i: 50, thị trường miền nam gọi là 1/50
- Trục ra 23.3 - 25 vòng/phút khi Ratio i: 60, thị trường miền nam gọi là 1/60
- Trục ra 17.5 - 18.75 vòng/phút khi Ratio i: 80, thị trường miền nam gọi là 1/80
- Trục ra 14 - 15 vòng/phút khi Ratio i: 100, thị trường miền nam gọi là 1/100
b) Chọn lực momen hộp giảm tốc NMRV size 110
Hộp giảm tốc NMRV size 110 phù hợp với motor 7.5kw, 5.5kw, 4kw, 3kw, 2.2kw, 1.5kw
Tỉ số truyền ratio càng nhỏ, lực càng nhỏ và giảm tốc độ càng nhiều thì lực càng lớn.
b1) Lực momen hộp giảm tốc NMRV 110 motor 2.2kw
- Ratio i: 20, lực mô men đạt 255.1 Nm
- Ratio i: 25, lực mô men đạt 315 Nm
- Ratio i: 30, lực mô men đạt 356 Nm
- Ratio i: 40, lực mô men đạt 468 Nm
- Ratio i: 50, lực mô men đạt 563 Nm
- Ratio i: 60, lực mô men đạt 648 Nm
b2) Lực momen hộp giảm tốc NMRV 110 gắn motor 3kw
- Ratio i: 15, lực mô men đạt 264 Nm
- Ratio i: 20, lực mô men đạt 348 Nm
- Ratio i: 25, lực mô men đạt 430 Nm
- Ratio i: 30, lực mô men đạt 485 Nm
- Ratio i: 40, lực mô men đạt 638 Nm
- Ratio i: 30, lực mô men đạt 767 Nm
b3) Lực momen hộp giảm tốc NMRV 110 motor 4kw
- Ratio i: 10, lực mô men đạt 242.8 Nm
- Ratio i: 15, lực mô men đạt 352 Nm
- Ratio i: 20, lực mô men đạt 464 Nm
- Ratio i: 25, lực mô men đạt 573 Nm
- Ratio i: 30, lực mô men đạt 647 Nm
7) Cách lắp đặt hộp giảm tốc NMRV size 110
Lắp đặt hộp giảm tốc NMRV size 110 cần tuân thủ hoàn toàn các bước và tiêu chuẩn kỹ thuật được nhà sản xuất đưa ra. Ngoài ra người dùng cần lưu ý một số vấn đề sau:
Xác định vị trí lắp đặt: Chọn vị trí lắp đặt phù hợp cho hộp giảm tốc NMRV 110, đảm bảo rằng nó được cố định chắc chắn và có không gian đủ xung quanh để lắp đặt và bảo dưỡng.
Kiểm tra các bộ phận: Trước khi lắp đặt, kiểm tra tất cả các bộ phận đảm bảo chúng không bị hư hỏng hoặc bị mất. Đảm bảo rằng các bộ phận đi kèm đầy đủ và không có bất kỳ sự cố nào.
Lắp trục vào hộp giảm tốc: Đảm bảo rằng trục được chèn chính xác và khớp với bu lông hoặc ren trên trục. Sử dụng công cụ thích hợp để siết chặt bu lông hoặc ren.
Lắp đặt hộp giảm tốc lên thiết bị hoặc cấu trúc cần truyền động: Đảm bảo rằng các bộ phận kết nối được cố định chắc chắn và an toàn. Điều này đặc biệt quan trọng với kích thước lớn như NMRV 110 để đảm bảo tính ổn định và an toàn của hệ thống.
Kết nối động cơ: Kết nối động cơ với hộp giảm tốc NMRV 110. Đảm bảo rằng kết nối giữa động cơ và hộp giảm tốc chính xác và an toàn. Sử dụng các phương pháp và công cụ phù hợp để đảm bảo kết nối chắc chắn.
Điều chỉnh tỷ số giảm tốc: Điều chỉnh tỷ số giảm tốc phù hợp với yêu cầu của bạn bằng cách sử dụng bộ phận điều chỉnh có sẵn trên hộp giảm tốc.
Trên đây là những thông tin quan trọng về hộp giảm tốc NMRV size 110. Mời tham khảo các loại hộp giảm tốc bán chạy khác dưới đây.
