Hộp giảm tốc NMRV 90 trục vít bánh vít vỏ nhôm, trục ra 35 mm, trục vào 28 mm, bích B5 Ø250, B14 Ø140, bích vuông 130, ghép motor 2.2kW, 3kW, tỉ số 1/5–1/100, mô-men tới khoảng 479 Nm.

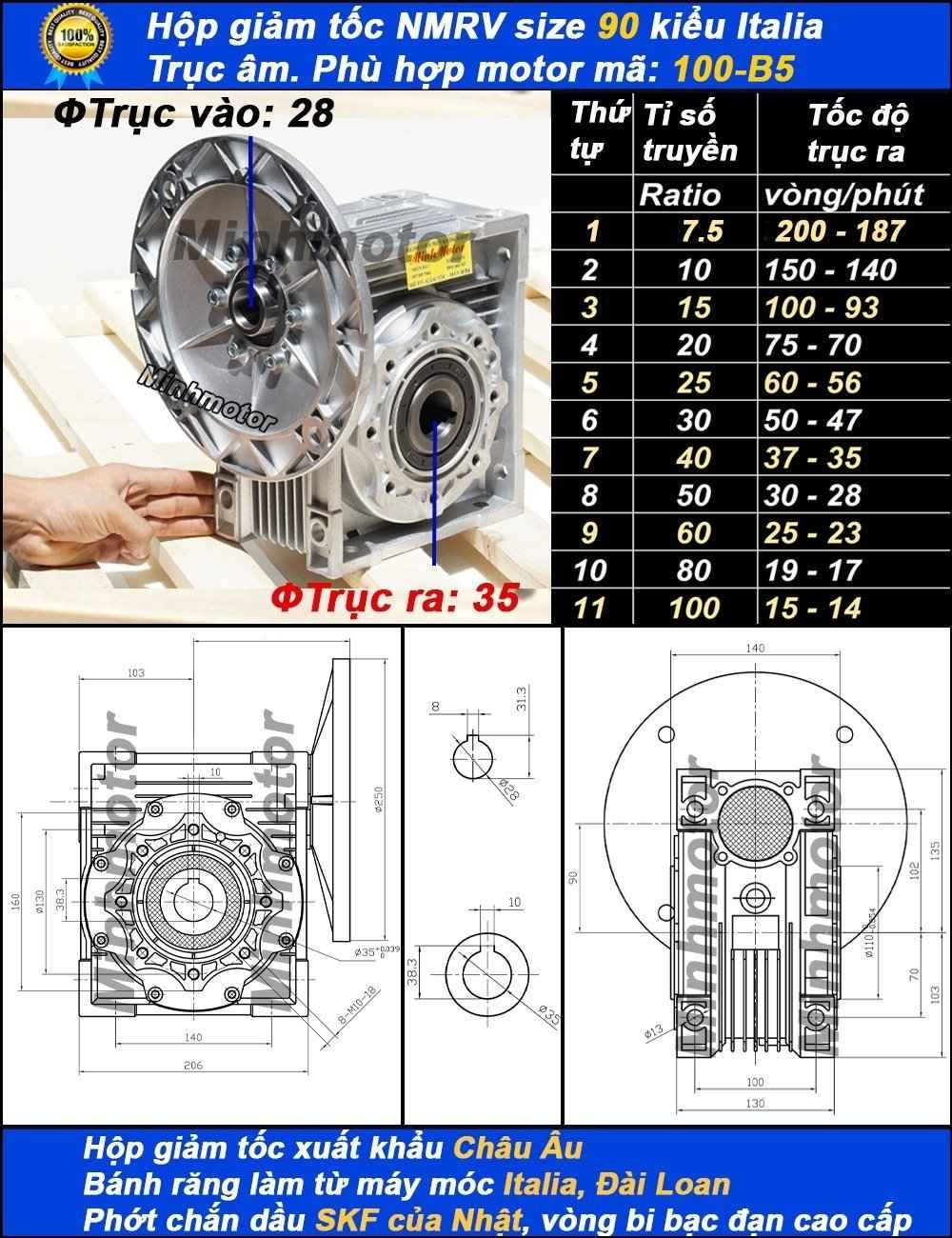

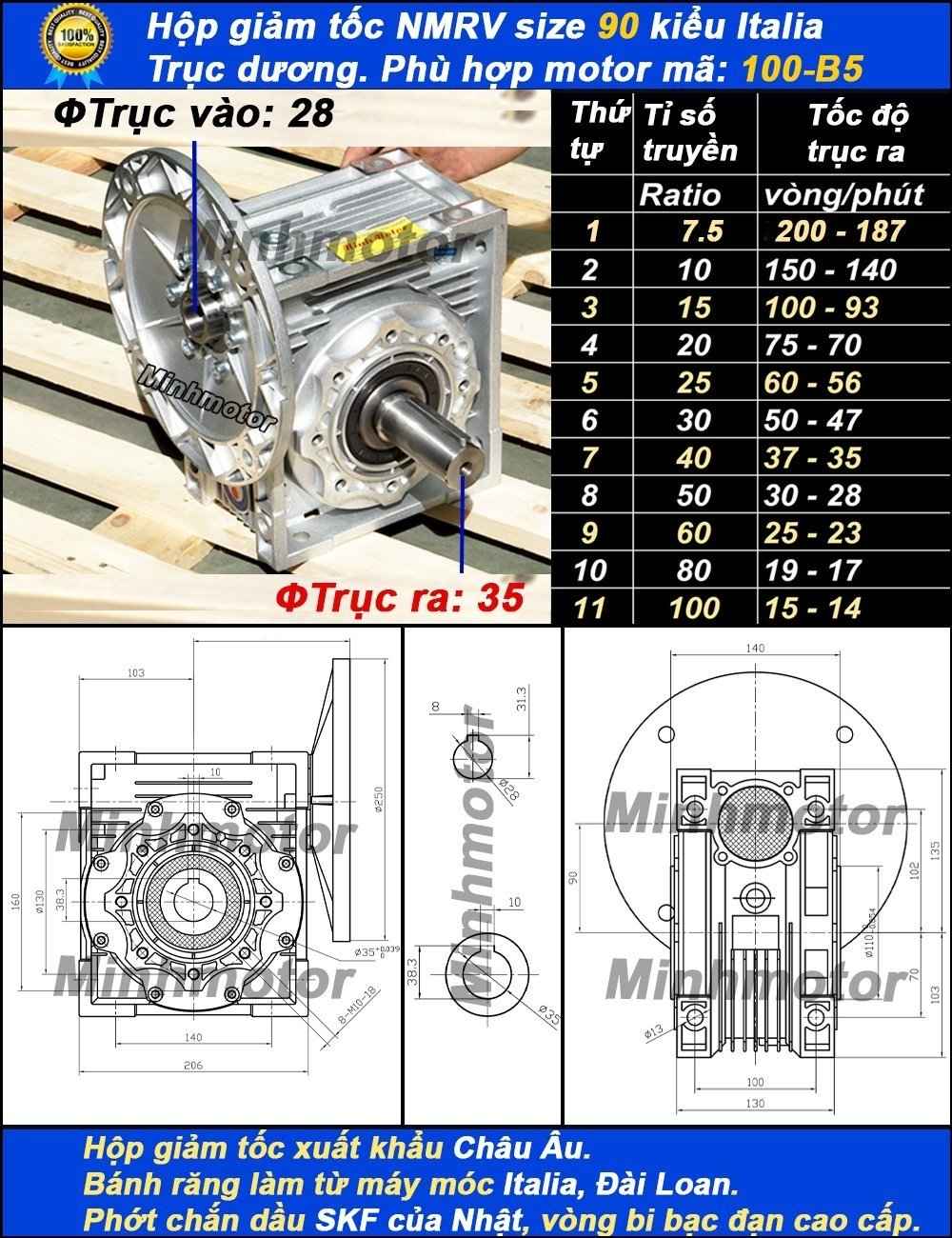

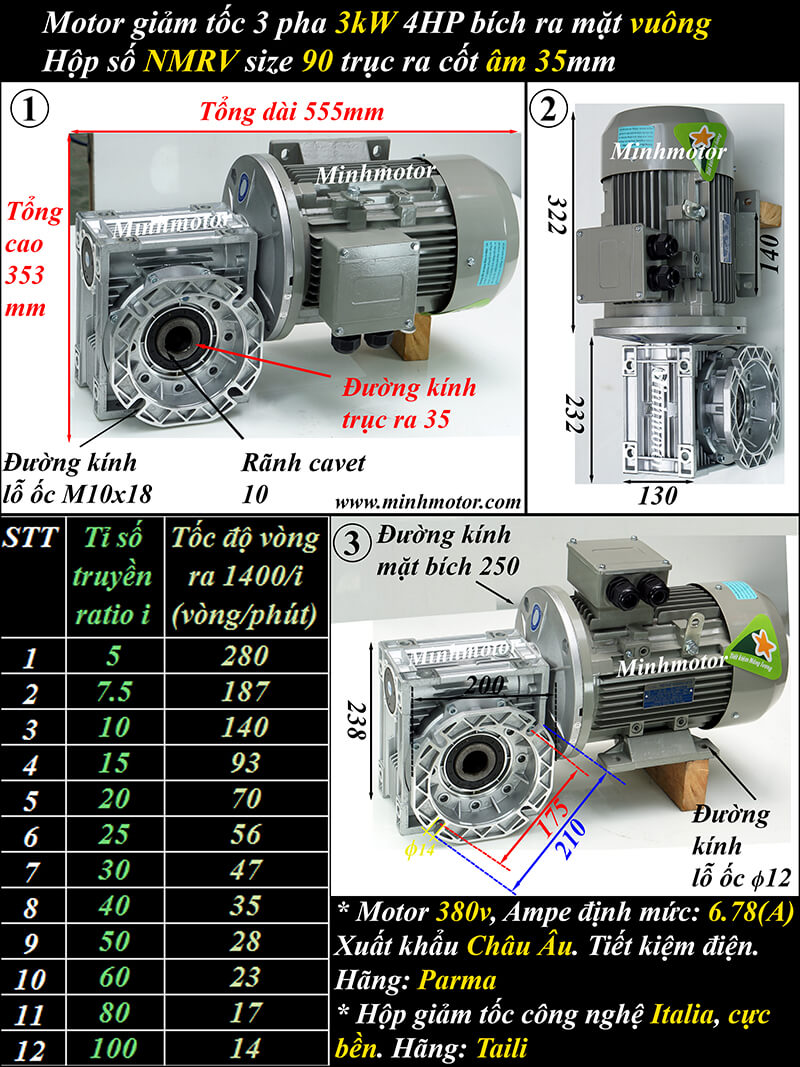

Hộp giảm tốc NMRV 90 (hộp số NMRV size 90) là hộp số trục vít – bánh vít vỏ nhôm, khoảng cách tâm trục 90 mm, trục ra 35 mm (cốt âm hoặc cốt dương, rãnh then 10 mm), trục vào 28 mm cho motor khung 100, tỉ số truyền 1/5 đến 1/100. Hộp ghép motor 2.2kW (3HP) và 3kW (4HP) 4 cực, tốc độ trục ra khoảng 280 đến 14 vòng/phút, mô-men theo bảng thông số tới khoảng 479 Nm.

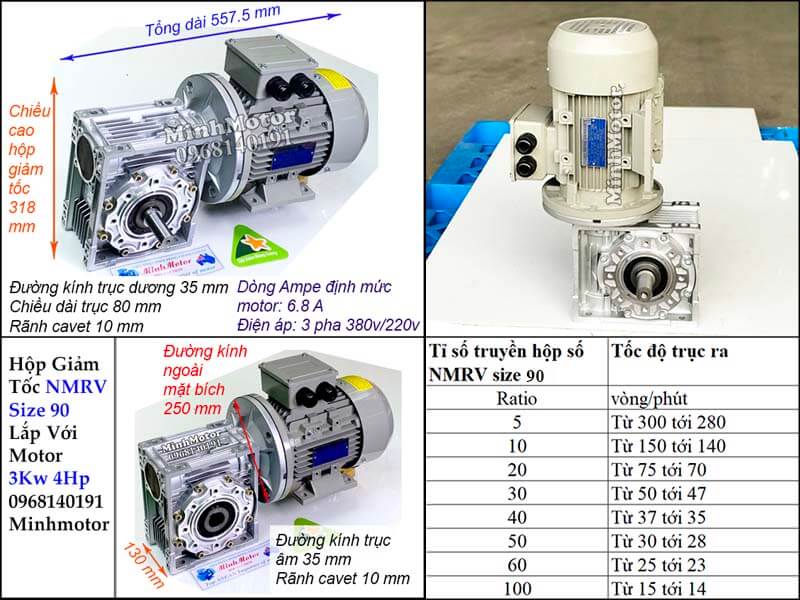

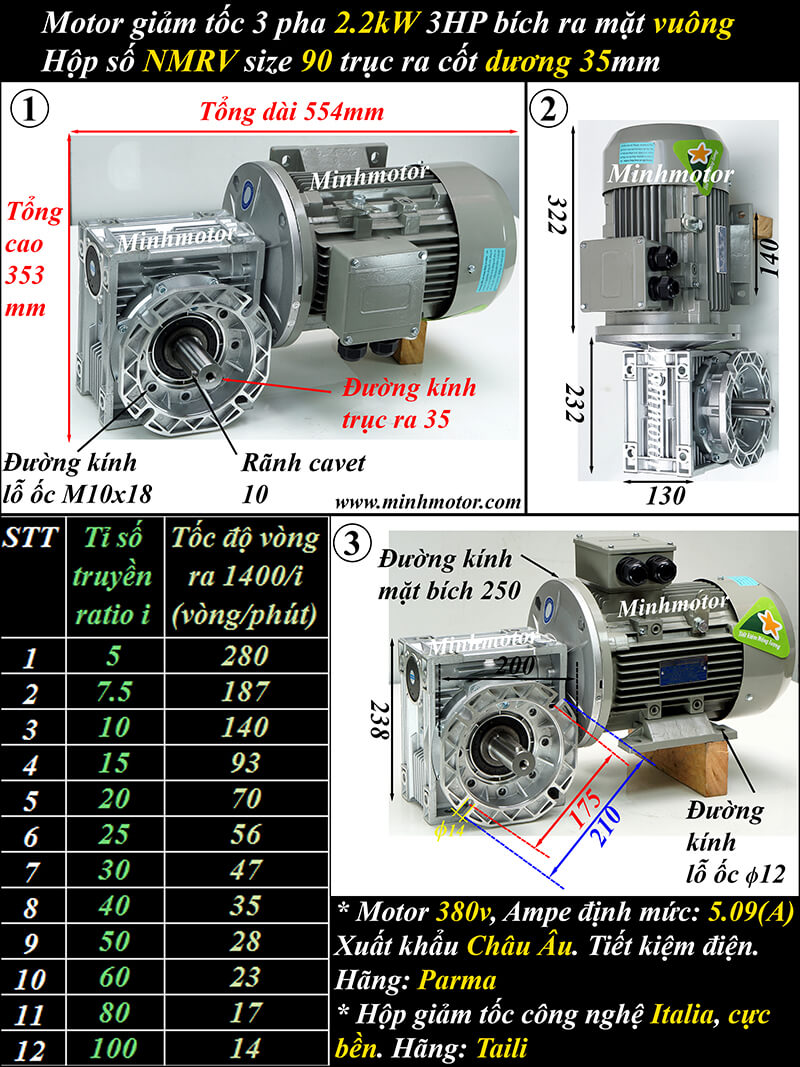

Hộp số giảm tốc NMRV 90 có bản bích B5 Ø250 mm, bích B14 Ø140 mm, bích vuông 130x130 mm, bản liền motor 2.2kW dài khoảng 574 mm, cao 318 mm, và bản ghép hộp PC với motor 1.5kW cho trục ra chậm tới khoảng 5,8 vòng/phút.
Tem nhôm trên vỏ hộp giảm tốc NMRV 90 ghi đủ thông tin để chọn đúng hộp thay thế. Đọc tem theo bảng sau (ví dụ tem hộp NMRV 90 tỉ số 1/30 ghép motor 1.5kW):
Dòng trên tem
Giá trị ví dụ
Ý nghĩa
Type / Model
NMRV090 (RV90)
Size 90: khoảng cách tâm trục vít – bánh vít 90 mm
Ratio (i)
30
Tỉ số truyền 1/30: motor 1400 vòng/phút vào, trục ra ~47 vòng/phút
n1 (rpm)
1400
Tốc độ motor 4 cực đưa vào trục vít
n2 (rpm)
47
Tốc độ trục ra = n1 / i
P1 (kW)
1.5
Công suất motor lắp vào hộp ở tỉ số đó
M2 (Nm)
~218
Mô-men trục ra khi motor chạy đủ tải
Input (IEC)
100B5 / 100B14
Motor mã 100, bích B5 Ø250 mm hoặc B14 Ø140 mm, lỗ trục vào Ø28 mm
Output
Cốt âm Ø35 mm
Trục ra âm hoặc dương Ø35 mm, rãnh then 10 mm
Mounting / Pos
B3, B6, B7, B8, V5, V6
Tư thế lắp; đổi tư thế thì kiểm tra mức dầu, nút thông hơi nằm trên
Lubricant
Dầu tổng hợp
Dầu châm sẵn từ nhà máy
Serial No. / Date
Số lô, ngày sản xuất
Dùng khi đặt hộp thay thế cùng lô, cùng tỉ số
Các cỡ mặt bích trục vào của hộp giảm tốc NMRV 90:
Công suất motor
Kích thước bích trục vào
Trục vào
Ghi chú
2.2kW, 3kW
Bích tròn B5 Ø250 mm
Lỗ Ø28 mm
Motor mã 100-B5 có chân hoặc không chân
2.2kW, 3kW
Bích tròn B14 Ø140 mm
Lỗ Ø28 mm
Motor mã 100-B14 mặt bích nhỏ

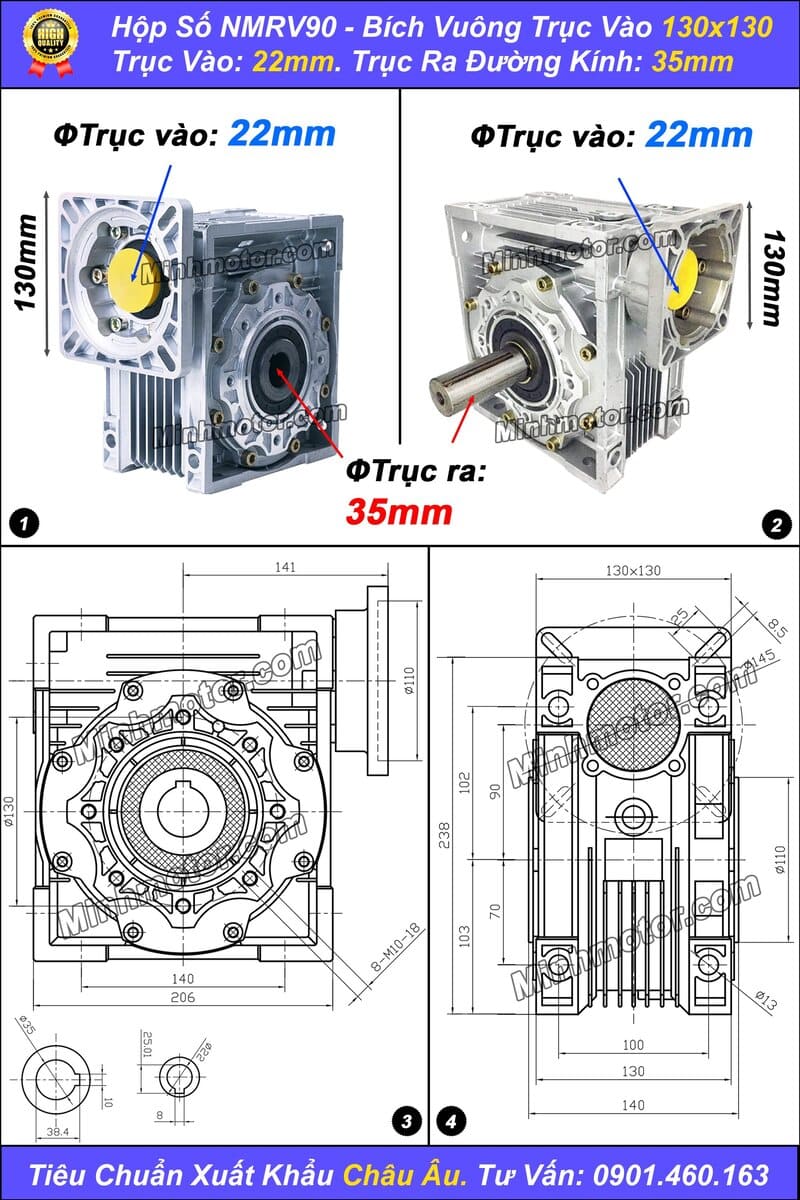

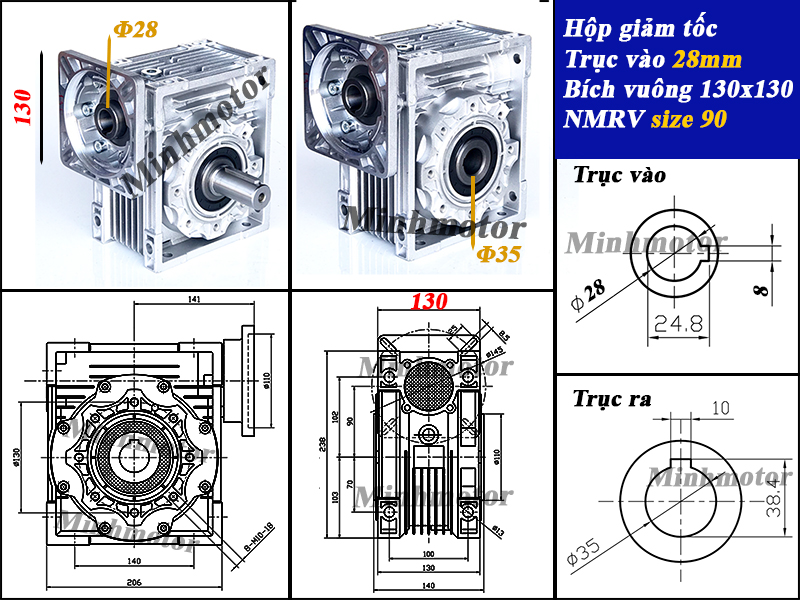

Servo cỡ vừa
Bích vuông 130x130 mm
Lỗ Ø22 mm
Servo mặt bích 130
Tỉ số truyền NMRV 90: 1/5, 1/7.5, 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60, 1/80, 1/100.
Bộ chống quay ngược trên trục puly đầu: mất điện, băng đầy lúa không chạy lùi đổ dồn xuống chân gầu.

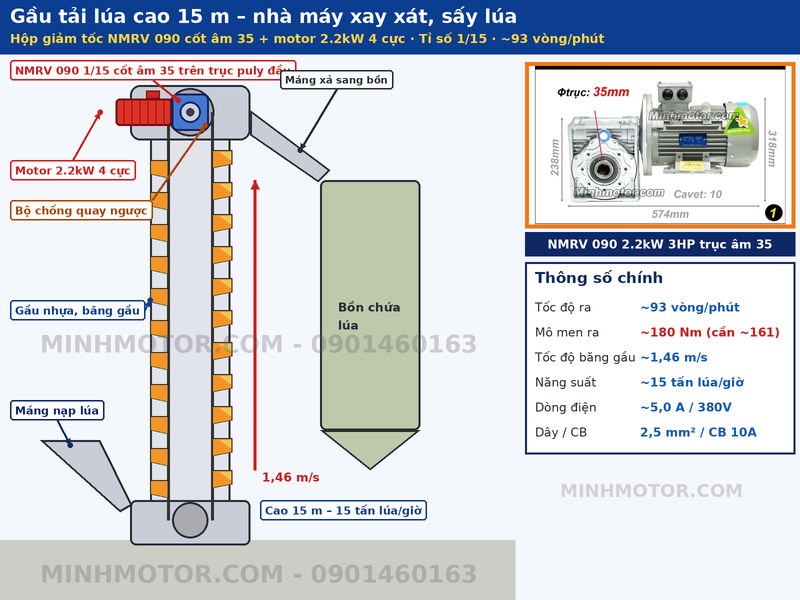

Tính tốc độ, mô-men cho gầu tải:
Gầu tải ly tâm cần băng 1,3 – 1,8 m/s để lúa văng gọn vào máng xả.
NMRV 090 tỉ số 1/15: 1400 / 15 ≈ 93 vòng/phút.
Tốc độ băng: 3,14 × 0,3 × 93 / 60 ≈ 1,46 m/s.
Công suất nâng: 15 × 15 / 367 ≈ 0,61 kW; cộng múc lúa ở chân gầu, ma sát × 1,6 ≈ 0,98 kW ở trục puly.
Mô-men trục puly: 0,98 × 9550 / 93 ≈ 101 Nm.
Khởi động lại khi chân gầu dồn lúa × 1,6 ≈ 161 Nm.
Motor 2.2kW qua NMRV 090 1/15 (hiệu suất ~80%) ra ~180 Nm, SF ≈ 1,12.
Công suất cần: 161 × 93 / 9550 / 0,80 ≈ 1,96 kW — motor 2.2kW 4 cực.
Điện: ~5,0 A ở 380V; CB 10A, dây 2,5 mm².
Vì sao chọn NMRV, và vì sao đúng size 090:
Cốt âm Ø35 xỏ thẳng trục puly đầu, bắt tay đòn vào khung đầu gầu — không bệ motor trên cao, không nhông xích.
Vỏ nhôm nhẹ: cẩu cả cụm hộp + motor lên đỉnh gầu 15 m dễ hơn hộp vỏ gang.
Trục ra vuông góc: motor nằm dọc theo đầu gầu, không chìa ra sàn thao tác hẹp.
Tỉ số 1/15 hiệu suất ~80%: chạy liên tục cả ngày mùa vụ, hộp mát hơn tỉ số lớn.
Tỉ số 1/15 quay ngược được khi có tải — vì vậy gầu tải luôn lắp kèm bộ chống quay ngược.
NMRV 075 trục ra 28 mm; trục puly đầu gầu 15 tấn/giờ chịu lực căng băng và tải gầu, thường làm Ø35 – 40 mm.
NMRV 090 lực cực đại ~479 Nm theo bảng; gầu tải này cần ~161 Nm.
Gầu cao 20 m cùng năng suất cần ~215 Nm: NMRV 090 + motor 3kW ra ~246 Nm ở 1/15.
5. Ưu điểm hộp số giảm tốc NMRV 90
Hộp giảm tốc động cơ NMRV 90 có một số ưu điểm quan trọng như:
Hiệu suất truyền động cao, giảm tổn thất nhiệt và điện năng
Độ bền cao, chống chịu tốt với các yếu tố môi trường như nhiệt độ, độ ẩm cao, nắng gió,...
Khả năng tải tốt, phù hợp với các hệ thống máy trong công nghiệp nặng
Vật liệu chế tạo cao cấp, đảm bảo khả năng truyền động cũng như độ bền của hộp giảm tốc
Kích thước 90 nhỏ gọn, tiết kiệm không gian lắp đặt
Tỷ số truyền từ 1/5 đến 1/100, chọn theo tốc độ trục ra cần dùng
6. Câu hỏi thường gặp về hộp giảm tốc NMRV 90
Hộp giảm tốc NMRV 90 ghép motor 3kW tỉ số lớn nhất bao nhiêu? Tỉ số 1/30. Motor 3kW 4 cực qua i = 30 đạt khoảng 479 Nm, mức lớn nhất của NMRV 90. Motor 2.2kW tới i = 30 khoảng 351 Nm.
Hộp giảm tốc NMRV 90 tỉ số 1/60 ghép motor gì? Motor 1.5kW trở xuống. Tỉ số lớn, mô-men ra tăng nhanh, motor 2.2kW–3kW qua 1/60 vượt khoảng 479 Nm của hộp.
Hộp giảm tốc NMRV 90 trục ra 35 mm hợp máy gì? Băng tải hàng bao, vít tải nhỏ, máy trộn bột, cửa trượt công nghiệp. Mô-men 250–479 Nm, tốc độ 14–280 v/p.
Hộp giảm tốc NMRV 90 vỏ nhôm có chịu va đập không? Chịu được va đập vừa. Vỏ nhôm nhẹ, tản nhiệt tốt. Tải va đập mạnh, chạy 24/24 ở gần 479 Nm thì xem NMRV 110 hoặc hộp gang.
Hộp giảm tốc NMRV 90 bích B5 Ø250 lắp motor khung mấy? Motor khung 90 hoặc 100 bích B5, trục 24 hoặc 28 mm theo lỗ vào. Bích B14 Ø140 cho motor bích nhỏ.
Hộp giảm tốc NMRV 90 có tự hãm khi nâng hàng không? Không chắc chắn. Tỉ số 1/60–1/100 có tự hãm tĩnh một phần. Rung động hoặc tải động có thể làm tải trôi, nâng hạ cần motor có phanh.
Hộp giảm tốc NMRV 90 ghép motor 2.2kW dùng aptomat bao nhiêu? 10A ở 380V. Motor 2.2kW 4 cực dòng khoảng 5A ở 380V, khoảng 8.6A ở 220V. Motor 3kW khoảng 6.8A ở 380V, khoảng 11.8A ở 220V.
Hộp giảm tốc NMRV 90 cốt âm 35 mm cần tay đòn không? Có. Mô-men tới 479 Nm, tay đòn phải chắc, bắt vào khung máy có đệm cao su.
Hộp giảm tốc NMRV 90 lắp đứng có cần đổi dầu không? Có thể cần thêm dầu. Kiểm tra lượng dầu theo tư thế lắp, nút thông hơi đặt trên cùng.
Hộp giảm tốc NMRV 90 dùng dầu gì khi thay? Dầu tổng hợp cho bánh vít đồng, VG320. Lượng khoảng 1 lít tùy tư thế. Thay sau khoảng 10000 giờ hoặc khi dầu đen, đục.
Hộp giảm tốc NMRV 90 nóng bao nhiêu là bình thường? Dưới 80°C. Chạy gần 479 Nm, tỉ số lớn thì nóng hơn do hiệu suất trục vít thấp.
Hộp giảm tốc NMRV 90 bao lâu kiểm tra rơ trục ra? 3–6 tháng. Rơ trên 1–2 độ khi quay tay là bánh vít đã mòn.
Hộp giảm tốc NMRV 90 motor 3kW chạy nóng hộp, có mùi khét là sao? Quá tải hoặc tỉ số trên 1/30. Đo dòng: trên 6.8A ở 380V là motor quá tải. Giảm tải hoặc giảm tỉ số.
Hộp giảm tốc NMRV 90 gãy chân vỏ là do đâu? Thiếu tay đòn hoặc tay đòn cứng không đệm. Cốt âm bị trục máy lệch kéo, vỏ nhôm nứt. Lắp tay đòn đúng, căn đồng tâm trục.
Hộp giảm tốc NMRV 90 kêu tiếng gõ khi đảo chiều là lỗi gì? Bánh vít mòn tạo rơ. Thay bộ trục vít bánh vít, vòng bi và phớt cùng lúc.
