Hộp giảm tốc NMRV 63 trục vít bánh vít vỏ nhôm, trục ra 25 mm, trục vào 19 mm, bích B5 Ø200, B14 Ø120, bích vuông 110/130, ghép motor 0.75kW, 1.1kW, 1.5kW, tỉ số 1/5–1/100, có bản 2 cấp PC.
Hộp giảm tốc NMRV 63 (hộp số NMRV size 63) là hộp số trục vít – bánh vít vỏ nhôm, khoảng cách tâm trục 63 mm, trục ra 25 mm (cốt âm hoặc cốt dương, rãnh then 8 mm), trục vào 19 mm cho motor khung 80, tỉ số truyền 1/5 đến 1/100. Hộp ghép motor 0.75kW (1HP), 1.1kW (1.5HP) và 1.5kW (2HP) 4 cực, tốc độ trục ra khoảng 280 đến 14 vòng/phút, mô-men theo bảng thông số tới khoảng 167 Nm.
Hộp số giảm tốc NMRV 63 có bản bích B5 Ø200 mm, bích B14 Ø120 mm, bích vuông 110x110 và 130x130 mm, trục vào cốt dương 19 mm, bản liền motor dài 420–462 mm, và bản 2 cấp ghép thêm hộp PC hoặc ghép 2 hộp NMRV để có tốc độ trục ra rất chậm.
Tem nhôm trên vỏ hộp giảm tốc NMRV 63 ghi đủ thông tin để chọn đúng hộp thay thế. Đọc tem theo bảng sau (ví dụ tem hộp NMRV 63 tỉ số 1/30 ghép motor 0.75kW):
Dòng trên tem
Giá trị ví dụ
Ý nghĩa
Type / Model
NMRV063 (RV63)
Size 63: khoảng cách tâm trục vít – bánh vít 63 mm
Ratio (i)
30
Tỉ số truyền 1/30: motor 1400 vòng/phút vào, trục ra ~47 vòng/phút
n1 (rpm)
1400
Tốc độ motor 4 cực đưa vào trục vít
n2 (rpm)
47
Tốc độ trục ra = n1 / i
P1 (kW)
0.75
Công suất motor lắp vào hộp ở tỉ số đó
M2 (Nm)
~109
Mô-men trục ra khi motor chạy đủ tải
Input (IEC)
80B5 / 80B14
Motor mã 80, bích B5 Ø200 mm hoặc B14 Ø120 mm, lỗ trục vào Ø19 mm
Output
Cốt âm Ø25 mm
Trục ra âm hoặc dương Ø25 mm, rãnh then 8 mm
Mounting / Pos
B3, B6, B7, B8, V5, V6
Tư thế lắp; đổi tư thế thì kiểm tra mức dầu, nút thông hơi nằm trên
Lubricant
Dầu tổng hợp ~0.5 lít
Dầu châm sẵn từ nhà máy
Serial No. / Date
Số lô, ngày sản xuất
Dùng khi đặt hộp thay thế cùng lô, cùng tỉ số
Các cỡ mặt bích trục vào của hộp giảm tốc NMRV 63:
Công suất motor
Kích thước bích trục vào
Trục vào
Ghi chú
0.75kW, 1.1kW, 1.5kW
Bích tròn B5 Ø200 mm
Lỗ Ø19 mm
Motor mã 80-B5 có chân hoặc không chân
0.75kW, 1.1kW, 1.5kW
Bích tròn B14 Ø120 mm
Lỗ Ø19 mm
Motor mã 80-B14 mặt bích nhỏ
Servo, motor bước cỡ nhỏ
Bích vuông 110x110 mm
Lỗ Ø19 mm
Hộp dài 174 mm, cao 174 mm
Servo 1kW – 1.5kW
Bích vuông 130x130 mm
Lỗ Ø22 mm
Hộp dài 187 mm, cao 174 mm
Motor nối khớp, puly
Trục vào cốt dương
Trục Ø19 mm
Hộp ngang 188 mm, cao 174 mm
Tỉ số truyền NMRV 63: 1/5, 1/7.5, 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60, 1/80, 1/100.

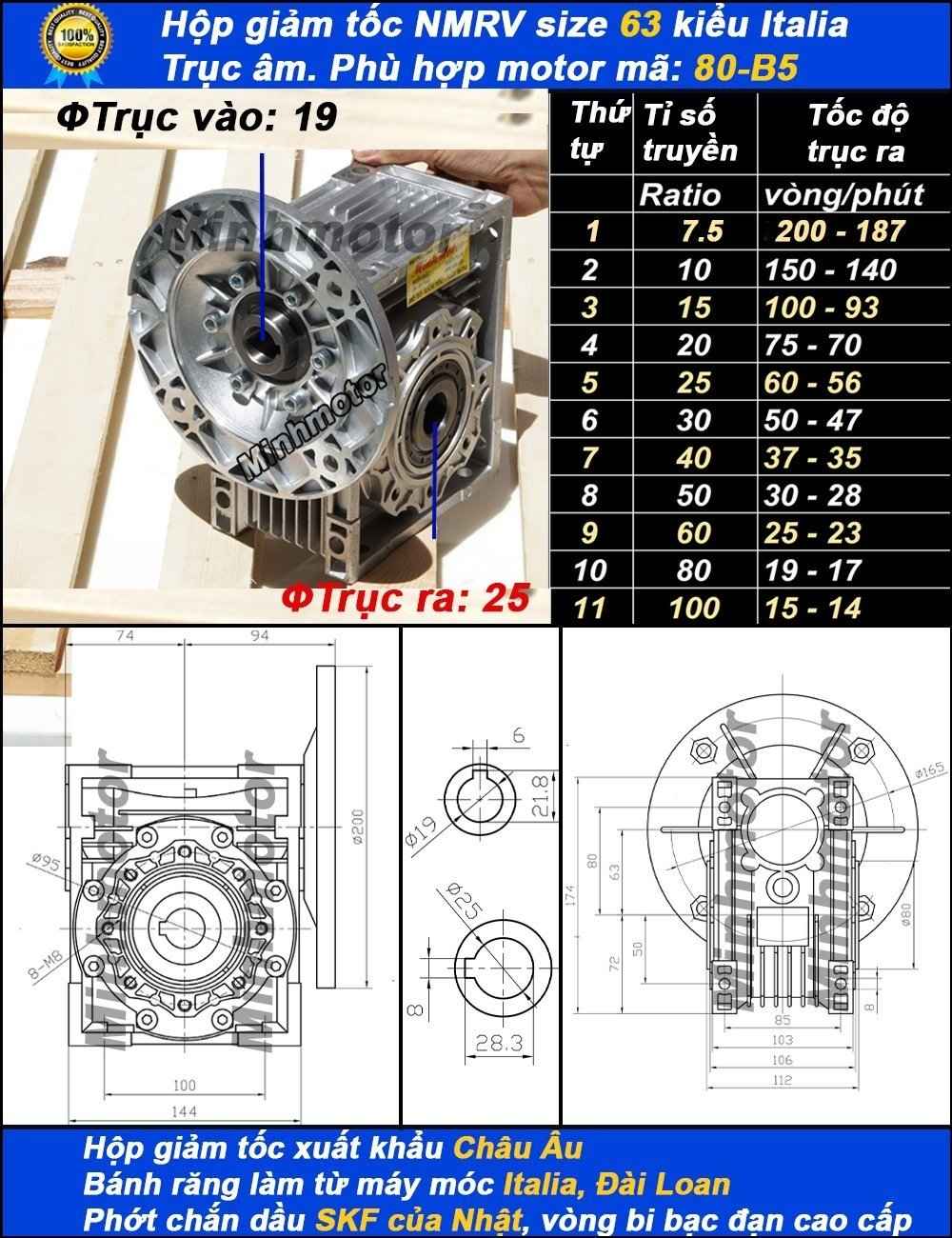

Sau đây là bản vẽ của hộp giảm tốc NMRV size 63 trục âm, với kích thước:
Đường kính trục ra âm: 25mm
Đường kính trục vào: 19mm
Đường kính mặt bích - B5: 200mm
Số lần giảm tốc từ 5 đến 100 lần
Phù hợp lắp motor mã 80-B5

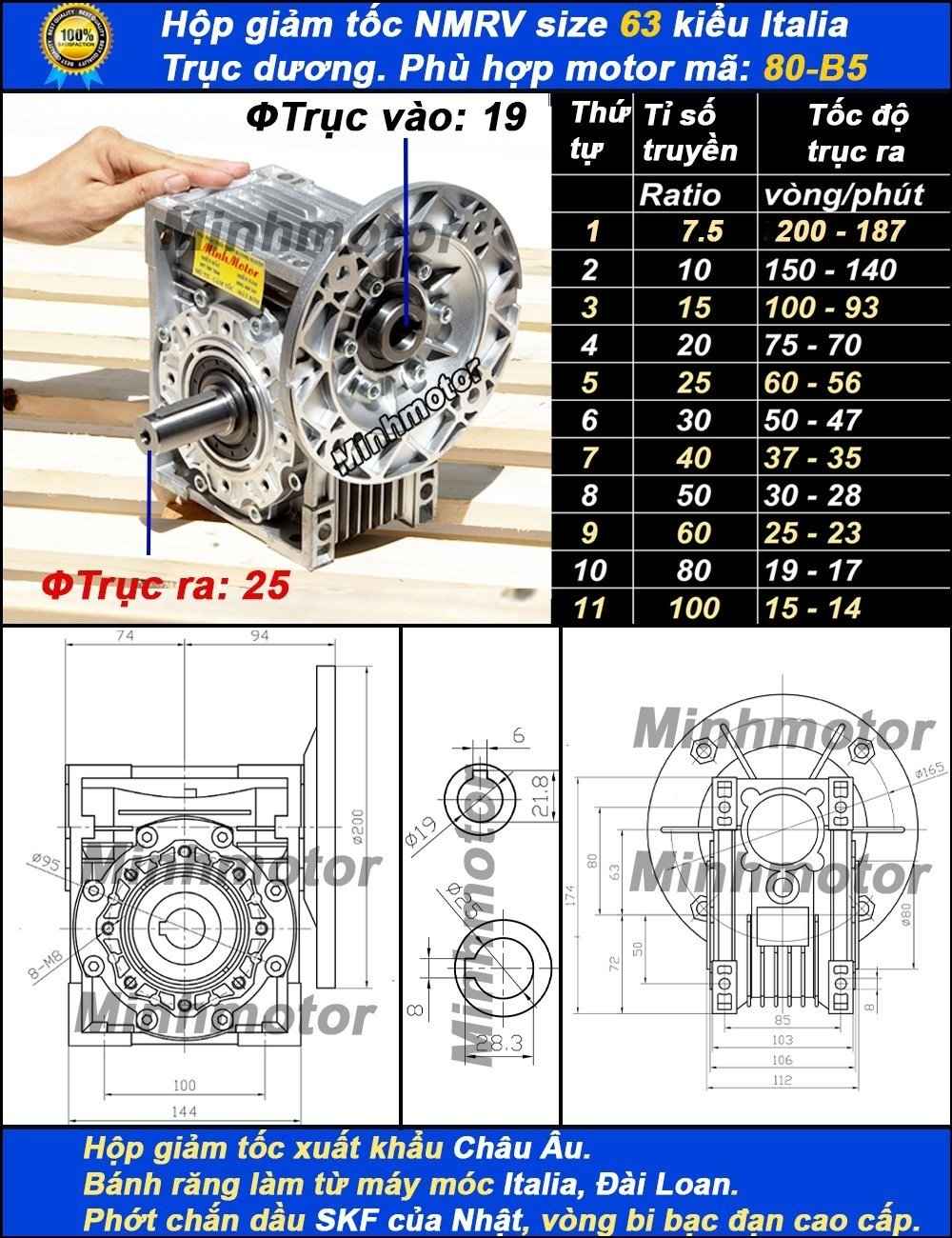

b. Hộp số NMRV size 63 B5 trục ra dương
Dưới đây là bản vẽ của hộp số motor NMRV size 63 trục dương, với thông số như sau:
Đường kính trục ra dương: 25mm
Đường kính trục vào: 19mm
Đường kính mặt bích - B5: 200mm
Tốc độ trục ra từ khoảng 280 đến 14 vòng/phút
Phù hợp lắp motor mã 80 - B5
c. Hộp giảm tốc NMRV 63 trục vào mặt bích vuông
d. Loại 1: Hộp giảm tốc NMRV 63 bích vuông 110x110
Bích vuông: 110x110
Đường kính trục vào: 19mm
Đường kính trục ra: 25mm
Tổng dài hộp số: 174mm
Tổng cao: 174mm
Rộng hộp số: 112mm
Tiêu chuẩn xuất khẩu châu Âu.

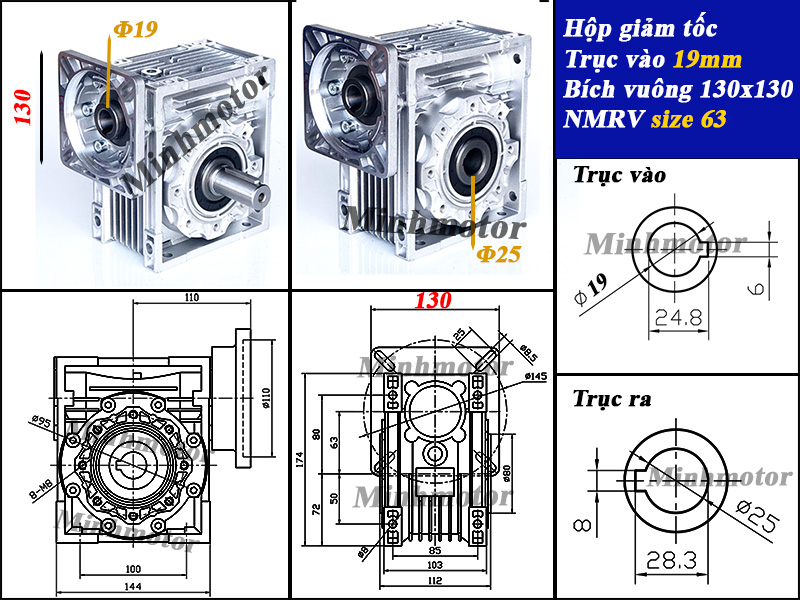

e. Loại 2: Hộp giảm tốc NMRV 63 bích vuông 130x130
Bích vuông: 130x130
Đường kính trục vào: 22mm
Đường kính trục ra: 25mm
Tổng dài hộp số: 187mm
Tổng cao: 174mm
Rộng hộp số: 112mm
Tiêu chuẩn xuất khẩu châu Âu.
f. Hộp giảm tốc NMRV 63 B14 cốt ra âm
Thông số kích thước bản vẽ hộp giảm tốc NMRV size 63 mặt bích B14 trục âm như sau:
Đường kính mặt bích trục vào - B14: 120mm
Đường kính trục ra âm: 25mm
Đường kính trục vào: 19mm
Phù hợp lắp motor mã 80 -B14
Tổng chiều ngang hộp số: 167mm
Tổng chiều rộng: 112mm
Tổng cao: 195mm
g. Hộp giảm tốc NMRV 63 B14 cốt ra dương
Thông số kích thước bản vẽ hộp giảm tốc NMRV size 63 mặt bích B14 trục dương như sau:
Đường kính mặt bích trục vào - B14: 120mm
Đường kính trục ra dương: 25mm
Đường kính trục vào: 19mm
Phù hợp lắp motor mã 80 -B14
Tổng ngang hộp số: 167mm
Tổng chiều rộng: 112mm
Tổng cao: 195mm

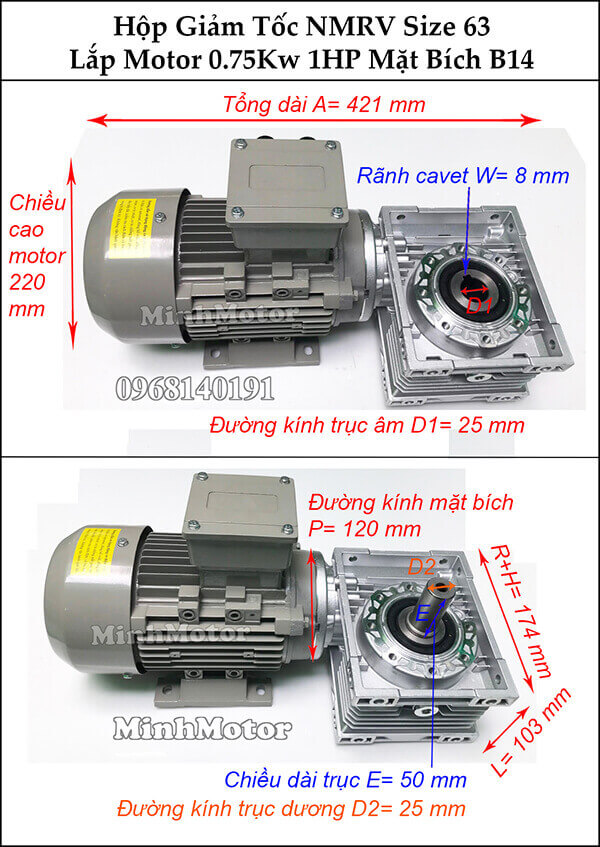

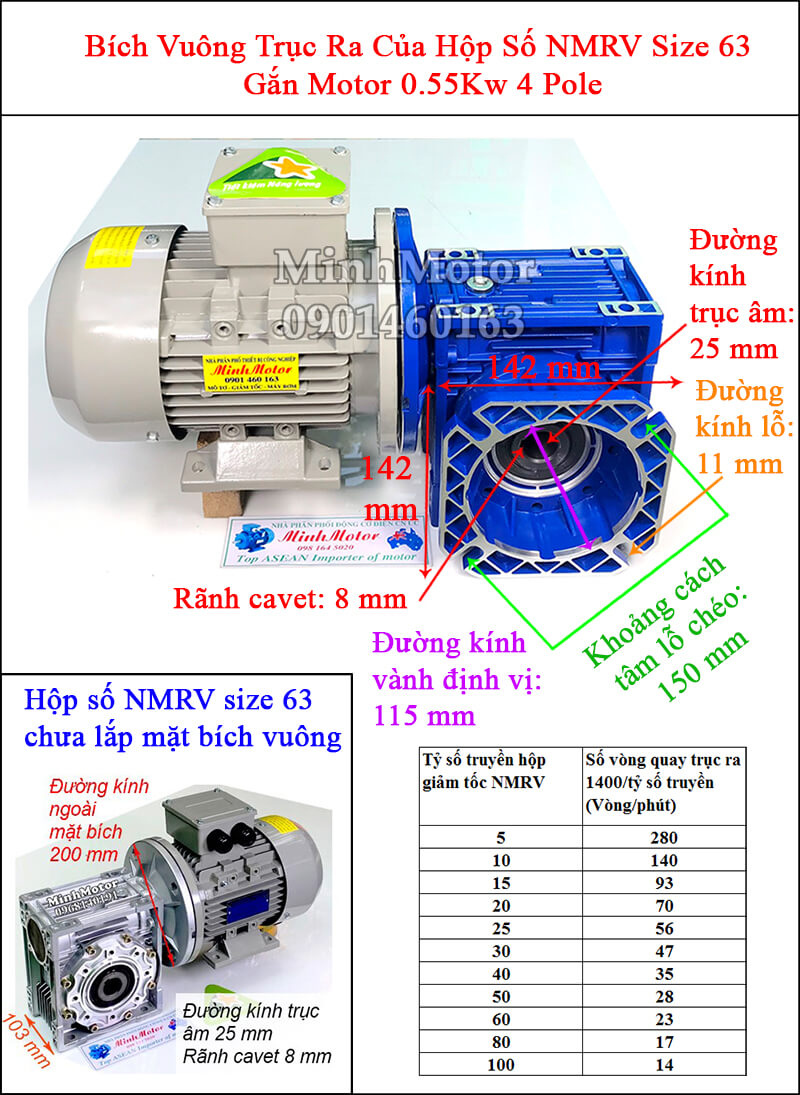

h. Hộp giảm tốc NMRV 63 cốt âm gắn động cơ
Loại 1: Motor giảm tốc NMRV 63 trục âm 1HP
Đường kính trục ra: 25mm
Cavet: 8mm
Tổng chiều dài: 420mm
Tổng chiều cao: 235mm
Lỗ vít ốc: 8mm
Đường kính bích: 200mm
Công suất: 0.75kw 1HP

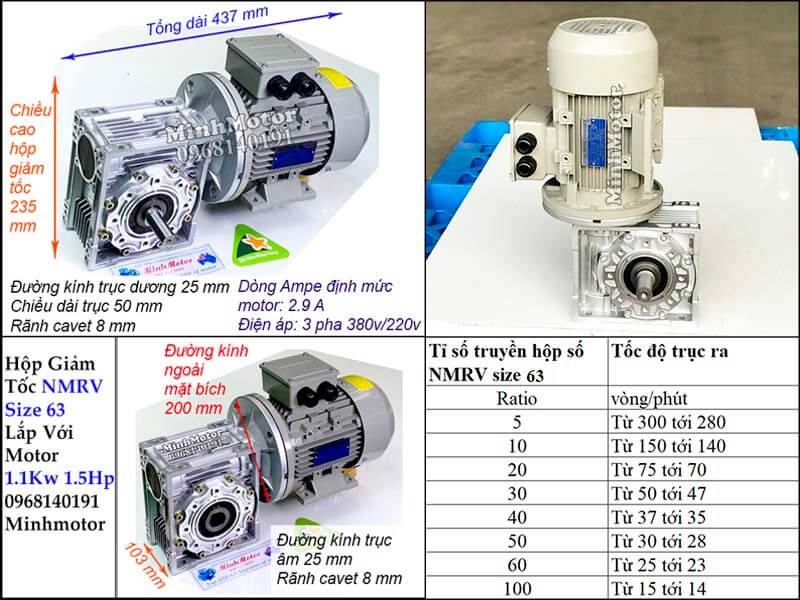

Loại 2: Motor giảm tốc NMRV 63 trục âm 1.1kw
Đường kính trục ra: 25mm
Cavet: 8mm
Công suất: 1.1kw 1.5HP
Tổng dài: 462mm
Tổng chiều cao: 235mm
Lỗ vít ốc: 8mm
Đường kính bích: 200mm
Loại 3: Động cơ giảm tốc NMRV 63 cốt âm 1.5kw
Đường kính trục ra: 25mm
Cavet: 8mm
Công suất: 1.5kw 2HP
Tổng dài: 462mm
Tổng chiều cao: 235mm
Lỗ vít ốc: 8mm
Đường kính bích: 200mm
i. Hộp giảm tốc NMRV 63 trục dương lắp động cơ
Loại 1: Động cơ giảm tốc NMRV 63 0.75kw trục ra là cốt dương
Đường kính trục ra: 25mm
Cavet: 8mm
Công suất: 0.75kw
Điện áp: 3 pha
Tổng dài: 420mm
Tổng cao: 235mm
Đường kính bích: 200mm
Loại 2: Động cơ giảm tốc NMRV 63 cốt dương 1.5 ngựa
Đường kính trục ra: 25mm
Cavet: 8mm
Công suất: 1.1kw
Tổng dài: 462mm
Tổng cao: 235mm
Đường kính bích: 200mm
Loại 3: Động cơ giảm tốc NMRV 63 cốt dương 2HP
Đường kính trục ra: 25mm
Cavet: 8mm
Công suất: 2 ngựa
Tổng dài motor hộp số: 462mm
Tổng cao: 235mm
Lỗ vít ốc: 8mm
Đường kính bích: 200mm
j. Hộp giảm tốc NMRV 63 trục vào cốt dương
Bản vẽ của hộp giảm tốc NMRV size 63 với trục vào là trục dương, như sau:
Đường kính trục vào dương: 19mm
Đường kính trục ra dương (âm): 25mm
Tổng ngang hộp số: 188mm
Tổng chiều rộng: 215 mm (chưa tính trục ra)
Tổng cao: 174mm
k. Hộp giảm tốc NMRV 63 lắp motor
a) Hộp giảm tốc NMRV 63 PC 2 cấp
Đây là loại hộp giảm tốc trục ra siêu chậm, thường dùng để chế tạo máy xử lý nước thải, rác thải, máy sục khí bảo vệ môi trường, ví dụ như kênh Nhiêu Lộc Sài Gòn.
Với loại hộp số NMRV 63 2 cấp có thể điều chỉnh tốc độ chậm đi 2 lần:
Tỉ số truyền ratio từ 5 tới 100, tương đương tốc độ trục ra giảm từ khoảng 280 vòng/phút tới 14 vòng/phút.
Ta có thể lắp thêm hộp giảm tốc tăng cường PC, ratio = 2.4 - 2.7. Lúc này tốc độ trục ra sẽ giảm nhiều nhất là 270 lần, 1400/270= 5 vòng/phút.
* Motor 0.37kw Hộp số NMRV 63 bích B14 - PC , trục âm 25mm:
Tổng dài: 439mm
Tổng chiều cao: 202.5mm
Đường kính trục âm: 25mm
Rãnh cavet: 8mm
* Motor 0.37kw Hộp số NMRV 63 bích B14 - PC , trục dương 25mm:
Tổng dài: 439mm
Tổng chiều cao: 202.5mm
Đường kính trục âm: 25mm
Rãnh cavet: 8mm
Phương pháp tiếp theo là dùng 2 hộp số NMRV nối vào nhau, thể hiện qua hình sau:
Với cách thiết kế này, tốc độ trục ra sẽ giảm nhiều nhất là ratio 100 x 100 = 10 000 lần
1400/10 000 = 0.14 vòng/phút, siêu chậm
3. Chọn lực mô men, công suất motor từng tỉ số truyền hộp giảm tốc NMRV 63
Motor 4 cực 1400 vòng/phút. Lực cực đại cho phép của NMRV 63 (giới hạn hộp số) ~ 167 Nm.
Tỉ số truyền
Tốc độ trục ra
Motor 0.75kW
Motor 1.1kW
Motor 1.5kW
Hiệu suất hộp
1/5
~ 280 v/p
~ 22 Nm
~ 33 Nm
~ 45 Nm
~ 87%
1/7.5
~ 187 v/p
~ 33 Nm
~ 48 Nm
~ 65 Nm
~ 85%
1/10
~ 140 v/p
~ 43 Nm
~ 63 Nm
~ 86 Nm
~ 84%
1/15
~ 93 v/p
~ 61 Nm
~ 90 Nm
~ 123 Nm
~ 80%
1/20
~ 70 v/p
~ 79 Nm
~ 116 Nm
~ 158 Nm
~ 77%
1/25
~ 56 v/p
~ 95 Nm
~ 139 Nm
~ 189 Nm SF 0,88 < 1
~ 74%
1/30
~ 47 v/p
~ 109 Nm
~ 160 Nm
~ 218 Nm SF 0,77 < 1
~ 71%
1/40
~ 35 v/p
~ 135 Nm
~ 198 Nm SF 0,84 < 1
~ 270 Nm SF 0,62 < 1
~ 66%
1/50
~ 28 v/p
~ 159 Nm
~ 233 Nm SF 0,72 < 1
~ 317 Nm SF 0,53 < 1
~ 62%
1/60
~ 23 v/p
~ 178 Nm SF 0,94 < 1
~ 261 Nm SF 0,64 < 1
~ 356 Nm SF 0,47 < 1
~ 57%
1/80
~ 18 v/p
~ 213 Nm SF 0,78 < 1
~ 312 Nm SF 0,54 < 1
~ 426 Nm SF 0,39 < 1
~ 52%
1/100
~ 14 v/p
~ 246 Nm SF 0,68 < 1
~ 360 Nm SF 0,46 < 1
~ 491 Nm SF 0,34 < 1
~ 48%
Mô-men = 9550 × kW / tốc độ trục ra × hiệu suất trục vít.
Ô ghi SF < 1: mô-men motor vượt lực cực đại cho phép ~ 167 Nm của NMRV 63.
Motor 0.75kW: tới 1/50 (~ 159 Nm). Motor 1.1kW: tới 1/30 (~ 160 Nm). Motor 1.5kW: tới 1/20 (~ 158 Nm).
4. Ứng dụng hộp giảm tốc NMRV 63 và chế tạo vít tải cám, ngô cấp máy trộn
a. Máy dùng hộp giảm tốc NMRV 63 theo tỉ số truyền
Băng tải thùng carton, băng tải nghiêng vận chuyển nông sản dùng motor giảm tốc NMRV 63 0.75kW.
Vít tải xi măng, vít tải mùn cưa, vít tải trấu đường kính nhỏ và trung bình.
Máy khuấy bồn 300–500 lít, máy trộn thức ăn chăn nuôi, máy trộn hạt nhựa.
Máy bóc vỏ hạt điều, máy đánh bóng gạo, máy rang hạt mẻ lớn.
Cổng trượt, cửa kéo kho xưởng, xích tải treo sơn dùng hộp số NMRV 63 tỉ số 1/40–1/60.
Bản 2 cấp NMRV 63 PC: máy cào rác, máy khuấy bể xử lý nước thải tốc độ chậm.
b. Chế tạo vít tải cám, ngô cấp máy trộn thức ăn chăn nuôi: NMRV 063 cốt âm 25 + motor 1.1kW, tỉ số 1/20
Cách vít tải cám, ngô vận hành:
Cám, ngô xay đổ vào phễu nạp ở chân vít.
Vít tải Ø150, bước 150 mm, dài 5 m, đặt nghiêng 20°.
Trục vít quay ~70 vòng/phút, đẩy liệu dọc máng lên đầu trên.
Cửa xả đầu trên đổ thẳng vào máy trộn thức ăn chăn nuôi.
Năng suất ~1,8 tấn/giờ: cấp đầy mẻ trộn 500 kg trong ~17 phút.
Tính tốc độ, mô-men cho vít tải:
Cám, ngô xay dễ vón, tốc độ vít hợp lý 60 – 90 vòng/phút.
NMRV 063 tỉ số 1/20: 1400 / 20 = 70 vòng/phút.
Năng suất: 47 × 0,4 × 0,15² × 0,15 × 70 × 0,55 × 0,75 ≈ 1,8 tấn/giờ (hệ số đầy máng 0,4; cám ngô 0,55 tấn/m³; hệ số dốc 20° là 0,75).
Dừng máy đột ngột, máng còn đầy liệu: 3,14 / 4 × 0,15² × 5 × 550 ≈ 48 kg.
Khởi động lại khi máng đầy: 48 × 9,81 × 1,6 (ma sát + ép nén) × 0,075 ≈ 56 Nm; cộng phần đẩy liệu lên dốc ~14 Nm → ~70 Nm.
Dự phòng cám ẩm vón cục × 1,4 ≈ 98 Nm.
Motor 1.1kW qua NMRV 063 1/20 (hiệu suất ~77%) ra ~116 Nm, SF ≈ 1,18.
Công suất cần: 98 × 70 / 9550 / 0,77 ≈ 0,93 kW — motor 1.1kW 4 cực đủ.
Điện: ~2,7 A ở 380V; CB 6A, dây 1,5 mm².
Vì sao chọn NMRV, và vì sao đúng size 063:
Trục ra vuông góc: motor dựng song song máng, cụm truyền động gọn trên đầu vít, không vướng miệng máy trộn.
Cốt âm Ø25 xỏ thẳng đầu trục vít, bắt tay đòn chống xoay — bỏ khớp nối, bớt một gối đỡ đầu trục.
Tỉ số 1/20 hiệu suất ~77%: motor ít nóng khi chạy 2 ca liền.
Vỏ nhôm không gỉ trong xưởng thức ăn nhiều hơi ẩm, bụi cám.
NMRV 050 lực cực đại ~89 Nm, thấp hơn 98 Nm cần khi khởi động máng đầy.
NMRV 063 lực cực đại ~167 Nm theo bảng; motor 1.1kW ở 1/20 ra ~116 Nm.
Motor 1.5kW gắn NMRV 063 1/20 ra ~158 Nm: dư lực cho vít 5 m này.
Vít dài 8 m cùng cỡ cần ~157 Nm khi máng đầy; NMRV 063 + 1.5kW ra ~158 Nm, sát mức ~167 Nm cực đại của size 63.
Size 63 nhỏ gọn, dễ lắp đặt cho các ứng dụng có không gian hạn chế
Khả năng tải tốt, phù hợp với nhiều máy móc cần lực kéo khỏe
Chế tạo từ các vật liệu cao cấp có độ bền cao, không han gỉ
Hiệu suất truyền động cao, ít hao hụt năng lượng
Bảo dưỡng đơn giản, tháo lắp các bộ phận dễ dàng
Đa dạng tỷ số truyền từ 1/5 đến 1/100, chọn theo tốc độ trục ra cần dùng
Giá thành rẻ, được nhiều nhà máy trên toàn thế giới lựa chọn sử dụng
6. Câu hỏi thường gặp về hộp giảm tốc NMRV 63
Hộp giảm tốc NMRV 63 ghép motor 1.5kW được tỉ số nào? Tỉ số 1/5–1/20. Motor 1.5kW 4 cực qua i = 20 đạt khoảng 166 Nm, gần mức tối đa khoảng 167 Nm của NMRV 63. Tỉ số lớn hơn thì ghép 0.75kW hoặc 1.1kW.
Hộp giảm tốc NMRV 63 với NMRV 50 khác nhau thế nào? NMRV 63 to hơn một cỡ. Mô-men tới khoảng 167 Nm, gần gấp đôi NMRV 50. Trục vào 19 mm, bích B5 Ø200, ghép được motor tới 1.5kW.
Hộp giảm tốc NMRV 63 bản 2 cấp PC dùng khi nào? Khi cần ra dưới 14 v/p. NMRV 63 1 cấp tỉ số lớn nhất 1/100, motor 4 cực ra khoảng 14 v/p. Bản PC ghép thêm cấp bánh răng phía trước, ra chậm hơn nhiều mà vẫn giữ trục vuông góc.
Hộp giảm tốc NMRV 63 bích vuông 110x110 hay 130x130 hợp motor nào? 110x110 cho servo, motor bước cỡ nhỏ. 130x130 cho servo 1–1.5kW. Đo cạnh bích, đường tròn lỗ bu lông và trục motor trước khi chọn.
Hộp giảm tốc NMRV 63 cốt âm 25 mm lắp băng tải con lăn được không? Được. Cốt âm lồng thẳng vào trục tang, tay đòn chống xoay. Băng tải con lăn, băng tải thực phẩm tốc độ 30–90 v/p là ứng dụng phổ biến.
Hộp giảm tốc NMRV 63 có tự hãm không? Có một phần ở tỉ số 1/60–1/100. Tỉ số dưới 1/30 quay ngược được. Nâng hạ, cửa nâng cần motor có phanh.
Hộp giảm tốc NMRV 63 lắp motor khung mấy? Motor khung 71 hoặc 80 bích B5/B14, trục 14 hoặc 19 mm theo lỗ vào hộp. Motor 1.1kW, 1.5kW khung 80 trục 19 mm khớp lỗ vào 19 mm.
Hộp giảm tốc NMRV 63 lắp tư thế nào cũng được không? Được. Vỏ nhôm có lỗ bắt ở nhiều mặt. Đổi tư thế thì kiểm tra lượng dầu theo hướng dẫn, giữ nút thông hơi ở trên.
Hộp giảm tốc NMRV 63 chạy đảo chiều liên tục được không? Được. Đảo chiều nhiều lần làm bánh vít mòn nhanh hơn. Dùng biến tần có thời gian tăng giảm tốc 1–2 giây để giảm va đập.
Hộp giảm tốc NMRV 63 bao lâu kiểm tra phớt? 6 tháng/lần. Phớt trục ra hay hỏng trước khi băng tải rửa nước, môi trường thực phẩm ẩm.
Hộp giảm tốc NMRV 63 có cần châm thêm dầu không? Thường không cần. Dầu tổng hợp châm sẵn khoảng 0.5 lít. Thấy rỉ dầu ở phớt thì thay phớt và bổ sung dầu cùng loại.
Hộp giảm tốc NMRV 63 rơ trục ra bao nhiêu là cần sửa? Trên 1–2 độ khi quay tay. Rơ lớn là bánh vít đồng đã mòn.
Hộp giảm tốc NMRV 63 ghép motor 1.5kW tỉ số 1/40 bị nóng, kêu là sao? Quá tải hộp. Motor 1.5kW qua i = 40 cho mô-men vượt khoảng 167 Nm của NMRV 63. Đổi motor 0.75kW hoặc lên NMRV 75.
Hộp giảm tốc NMRV 63 bị kẹt trục máy trong cốt âm thì tháo sao? Dùng vam kéo qua lỗ ren đầu trục, xịt dầu chống gỉ ngâm 30 phút. Lắp lại bôi mỡ chống kẹt.
Hộp giảm tốc NMRV 63 nứt chân vỏ nhôm là do đâu? Bu lông siết lệch hoặc bệ không phẳng. Lót bệ phẳng, siết bu lông đều, dùng tay đòn cho bản cốt âm.
