Motor Điện 1 Pha 4HP 3Kw

8.814 reviews

Motor 4Hp điện 1 pha hay motor điện 1 pha 4HP 3kw, motor kéo 4 ngựa 220v là động cơ điện 1 pha 4HP 3kw điện áp dân dụng 220v. Dưới đây là những thông tin quan trọng của sản phẩm.

1) Ứng dụng motor 1 pha 3kw 4hp 220v

Động cơ 1 pha 4Hp 3kW ứng dụng trong nhiều lĩnh vực như:

  • Công nghiệp nhẹ: máy nén khí, máy bơm nước, máy gia công, máy cắt, máy mài, máy khoan, máy nén lạnh nhỏ...
  • Gia đình: máy rửa xe, máy hút bụi công nghiệp, máy cắt cỏ, máy nén khí gia đình.
  • Hệ thống bơm nước: bơm nước cho hệ thống cấp nước, bơm tưới tiêu, bơm hồ bơi và bơm chữa cháy.
  • Ứng dụng thương mại: máy nén khí công nghiệp, máy cắt kim loại công nghiệp, máy cưa, máy phát điện di động và nhiều ứng dụng khác.
  • Ứng dụng nông nghiệp: máy cắt cỏ, máy bơm, máy xay thức ăn gia súc, máy làm đất và các thiết bị nông nghiệp khác.

2) Ưu điểm motor 1 pha 3kw 4hp

Sau đây là một số ưu điểm nổi bật của motor điện 1 pha 3kw

  • Dây đồng cao cấp, chạy được điện yếu 190v-210v
  • An toàn hơn motor thường, có rơ le bảo vệ
  • Khuân vỏ bền dày, lắp đặt được mọi tư thế khó.
  • Siêu tiết kiệm điện
  • Vòng bi tiêu chuẩn Đức

Động Cơ Điện 1 Pha 3Kw 4HP 4 ngựa 4 Cực

3) Cấu tạo motor 1 pha 3kw 4hp 220v

Cấu tạo motor 220v 3kw gồm các bộ phận chính sau:

  • Stator là phần tĩnh của động cơ và bao gồm một lõi từ và các cuộn dây cách điện. Trong động cơ điện 1 pha, thường có hai cuộn dây chính được đặt ở vị trí 90 độ so với nhau. Những cuộn dây này được kết nối với nguồn điện 1 pha 220V.
  • Rotor là phần quay của động cơ, nằm bên trong stator. Rotor thường có thiết kế "lồng sóc" với các thanh dẫn điện được cách điện. Khi dòng điện xoay chiều chạy qua cuộn dây stator, tạo ra một trường từ xoay quanh rotor, tạo nên sự quay.
  • Để bảo vệ các bộ phận bên trong khỏi bụi bẩn và va đập, động cơ điện 1 pha thường có nắp đậy và vỏ bảo vệ bên ngoài.
  • Để khởi động động cơ điện 1 pha, có thể sử dụng bộ kích từ như tụ khởi động và tụ chuyển đổi, tạo ra một pha giả tạo để khởi động quá trình quay của rotor.
  • Động cơ điện 1 pha cũng có thể được trang bị các bộ phận bổ sung như cơ cấu khởi động, cơ cấu bảo vệ quá tải và bộ điều khiển tốc độ (nếu có), nhằm cải thiện hiệu suất và bảo vệ động cơ trong quá trình vận hành.

Ngoài ra động cơ 1 pha 4 ngựa còn có 1 số bộ phận khác như: vỏ motor, hộp đựng, vòng bi, nắp,... như hình sau:

4) Nguyên lý hoạt động motor 1 pha 3kw 4hp 220v

Nguyên lý vận hành của motor 1 pha 3kw 4hp 220v là sự tương tác giữa trường từ xoay và rotor để tạo ra một lực từ xoay và đưa rotor quay. Ngoài ra, motor thường sử dụng các bộ khởi động và bộ điều khiển phức tạp hơn để đảm bảo khởi động và điều chỉnh hoạt động của nó.

Bộ khởi động và bộ điều khiển cho động cơ 1 pha lớn hơn này có thể bao gồm các thành phần như tụ khởi động, tụ công suất, bộ điều chỉnh tốc độ, bộ chuyển đổi từ một pha sang ba pha (nếu cần) và các bộ vi điều khiển điện tử phức tạp khác.

Quá trình hoạt động chính của động cơ 1 pha 3 kW 4hp sẽ bao gồm:

  • Bắt đầu: Bộ khởi động sẽ được kích hoạt để khởi động động cơ. Thông thường, tụ khởi động được sử dụng để tạo ra một pha trùng hợp để khởi động rotor.

  • Tạo trường từ xoay: Các cuộn dây trên stator được cấu tạo để tạo ra một trường từ xoay khi dòng điện chạy qua chúng. Trường từ xoay này tác động lên rotor và tạo ra lực từ xoay.

  • Lực từ xoay: Lực từ xoay tác động lên rotor, tạo ra một lực quay và đẩy rotor quay theo hướng mong muốn.

  • Điều chỉnh và kiểm soát: Nếu được sử dụng, các bộ điều khiển sẽ giám sát và điều chỉnh hoạt động của động cơ, bao gồm tốc độ quay, hướng quay và các tham số khác.

5) Phân loại motor 1 pha 3kw 4hp 220v

a) Motor 220v 3kw 4hp 1 pha chân đế

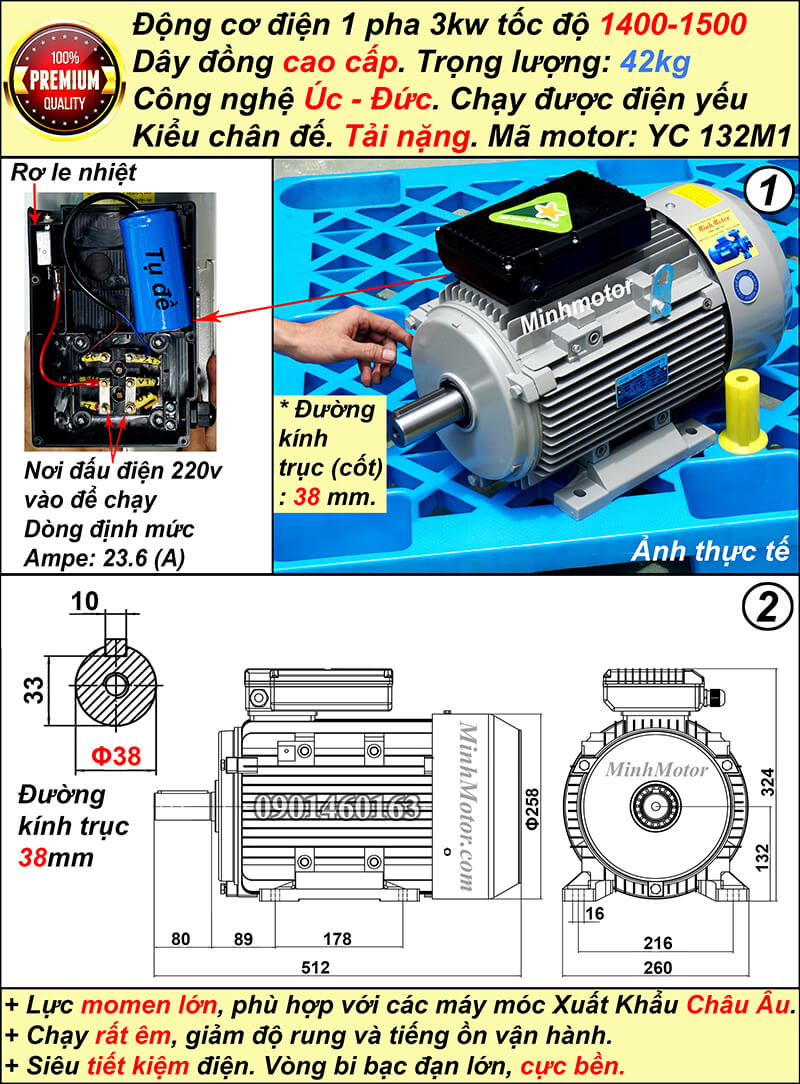

Loại 1: Motor 1 pha 3kw 4HP chân đế 4 pole

  • Loại YL: đường kính trục: 28 mm. Mã: YL-100L2-3kw 4 pole 220v (khung số 1 - motor YL)
  • Loại YC: đường kính trục: 38 mm. Mã: YC-132M1-3kw 4 pole 220v (khung số 2 - motor YC)

Motor 220v 3kw 4hp 1 pha chân đế

Đặc điểm:

  • Lực momen lớn, phù hợp với các máy móc xuất khẩu Châu Âu
  • Chạy êm, giảm độ rung và tiếng ồn vận hành
  • Vòng bi bạc đạn lớn hơn
  • Là dòng motor 1 pha 1.5kW 2HP chuyên tải nặng, to hơn, khỏe hơn thông thường
  • Sản xuất trên dây chuyền công nghệ Úc - Đức, siêu tiết kiệm điện
  • Động cơ 1 pha 220v có thể chạy được điện yếu, điện không ổn định

Bản vẽ kỹ thuật:

  • Loại YL: trọng lượng 22kg. Mã: YL-100L2-4HP 4 pole 220v (khung hình số 1)
  • Loại YC: trọng lượng 42kg. Mã: YC-132M1-4HP 4 pole 220v (khung hình số 2)

Bản vẽ motor 1 pha 4HP 3kw chân đế

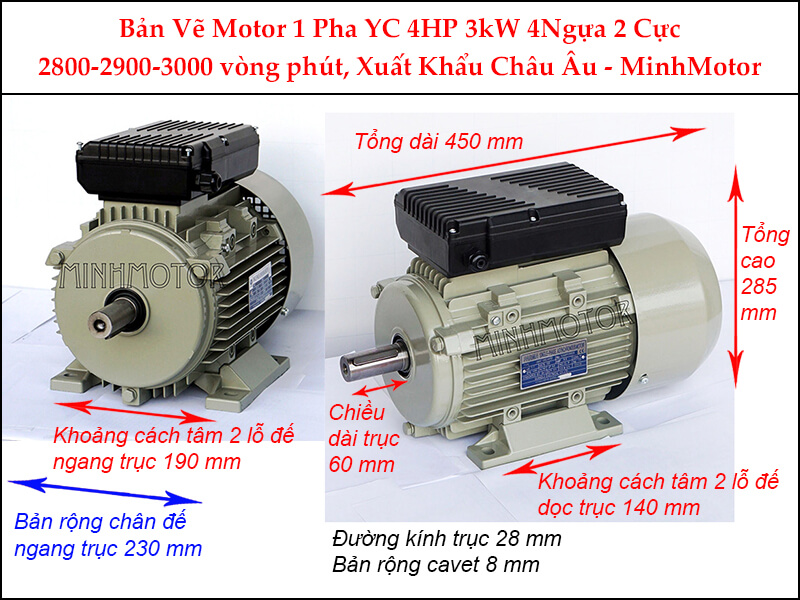

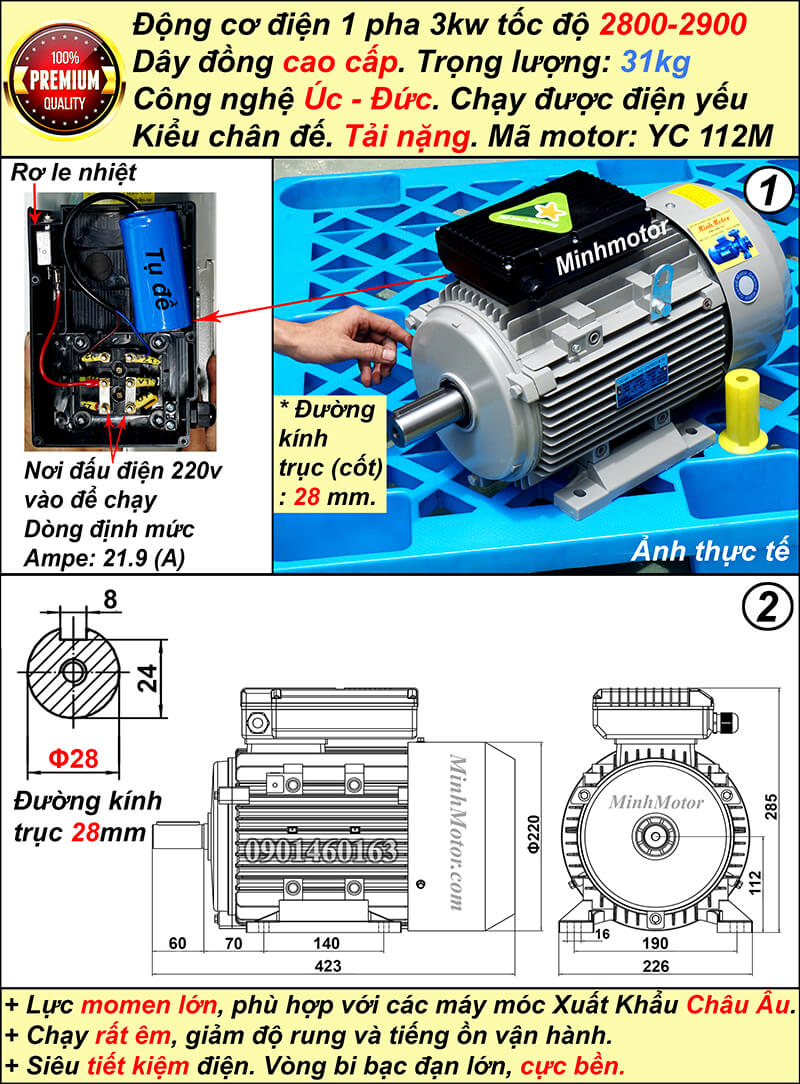

Loại 2: Motor 3kw 1 pha chân đế 2 pole

  • Loại YL: đường kính cốt trục:  28mm. Mã: YL-100L-3kw 2 pole 220v (khung hình 1 - motor YL)
  • Loại YC: đường kính cốt trục:  28mm. Mã: YC-112M-3kw 2 pole 220v (khung hình 2 - motor YC)

Motor 1 pha 4HP 3kw 220v chân đế 2 pole

Đặc điểm:

  • Động cơ 1 pha 220V, có thể chạy được điện dòng yếu hơn
  • Tốc độ vòng quay 2800 - 2900 - 3000 vòng/phút
  • Dây đồng cao cấp, độ bền cao, siêu tiết kiệm điện
  • Kiểu lắp đặt chân đế, 2 cực
  • Hộp cực điện lắp trên nhỏ gọn, chạy êm, ít tiếng ồn

Bản vẽ kỹ thuật:

  • Loại YL: cân nặng 24.2kg. Mã: YL-100L-4HP 2 pole 220v (Hình số 1)
  • Loại YC: cân nặng 31kg. Mã: YC-112M-4HP 2 pole 220v (Hình số 2)

Bản vẽ động cơ 1 pha 3kw 4HP chân đế

b) Motor 4HP 1 pha 220v 3kw mặt bích

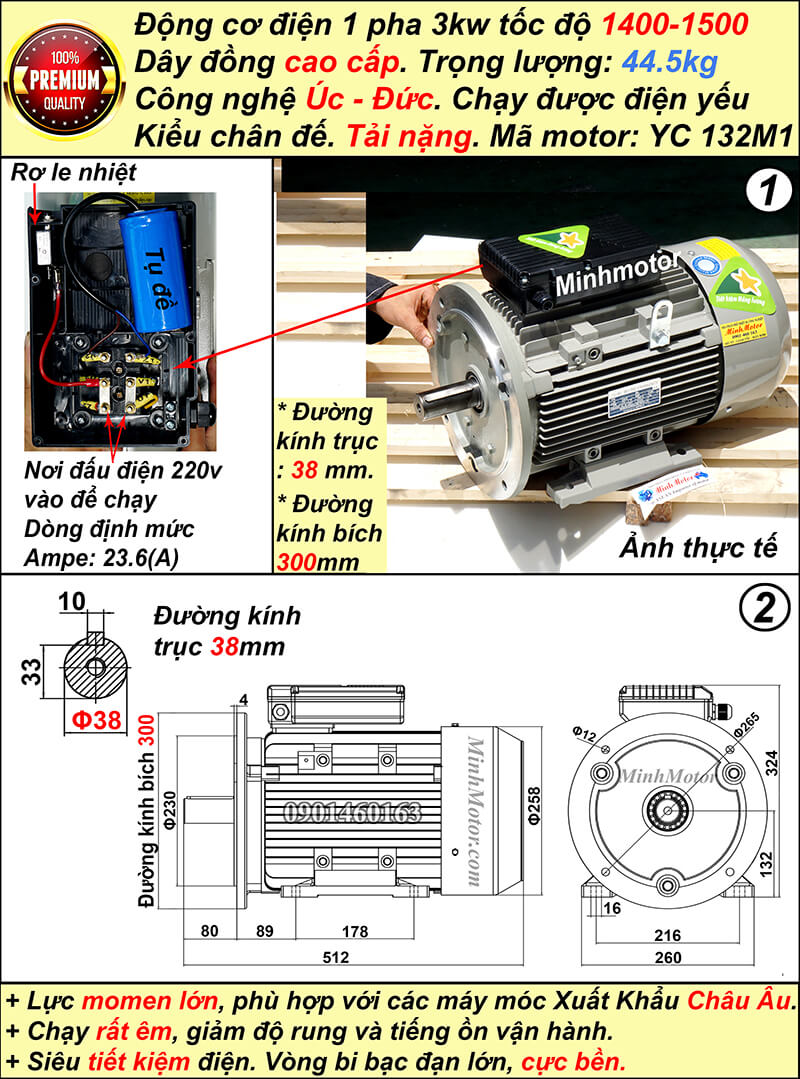

Loại 1: Motor 3kw 4HP 1 pha mặt bích 4 pole

  • Loại YL : Đường kính mặt bích: 250. Đường kính trục: 28mm (khung số 1)
  • Loại YC : Đường kính mặt bích: 300. Đường kính trục: 38mm (khung số 2)

Thông số kỹ thuật động cơ 1 pha 3kw 4HP

Đặc điểm:

  • Thiết kế kiểu mặt bích, lắp đặt đơn giản nhưng chắc chắn, truyền lực tốt
  • Động cơ dây đồng cao cấp, tiết kiệm điện năng hiệu quả
  • Hàng chính hãng, là sản phẩm được tập đoàn Parma nổi tiếng hàng đầu trong lĩnh vực sản xuất
  • Động cơ công nghệ Đức - Úc tiên tiến hàng đầu hiện nay
  • Bảo hành 24 tháng chính hãng từ hãng
  • 2 loại tải thường và tải nặng, cân nặng 16 và 22kg đáp ứng nhu cầu của người dùng

Bản vẽ kỹ thuật:

  • Loại YL: cân nặng 22kg. Mã 100L2-YL (khung hình 1)
  • Loại YC: cân nặng 42kg. Mã 132L1-YC (khung hình 2)

Bản vẽ động cơ 1 pha 4HP 3kw mặt bích

Video động cơ 1 pha, xuất khẩu Châu Âu

Chất lượng motor 1 pha chứng chỉ chất lượng quốc tế

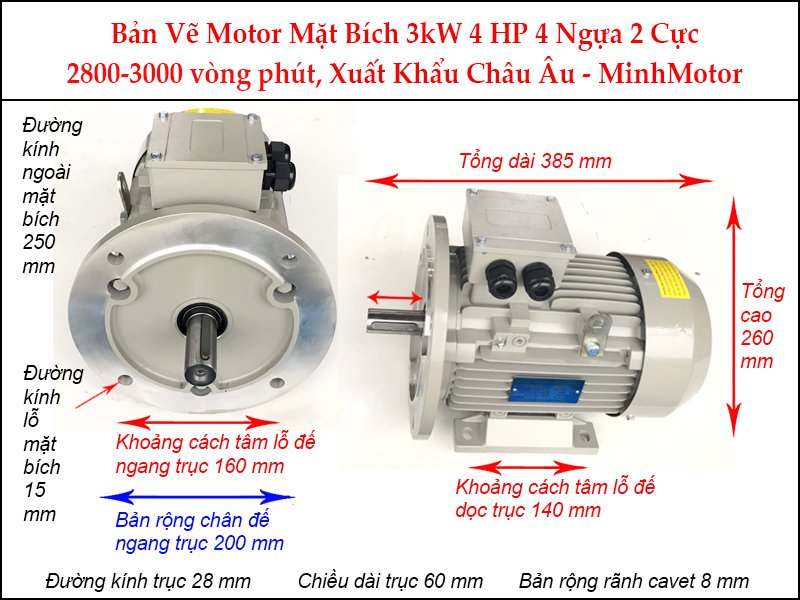

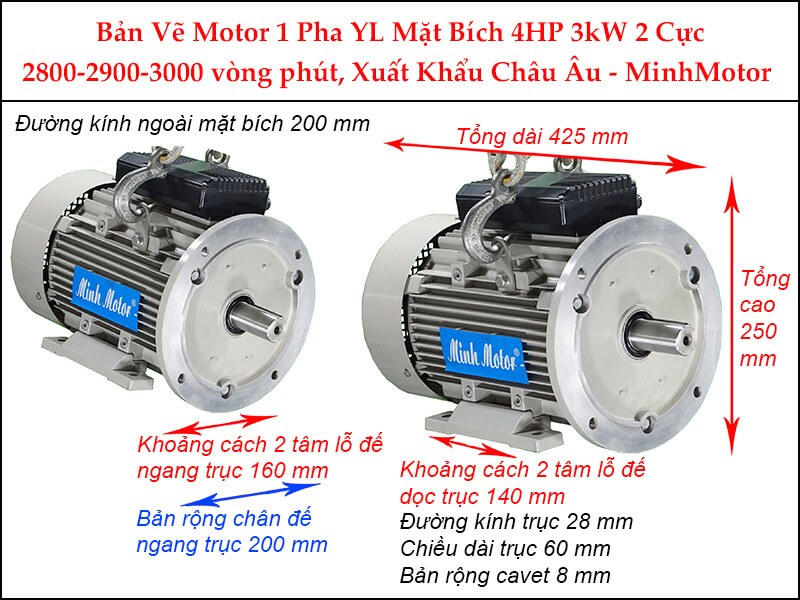

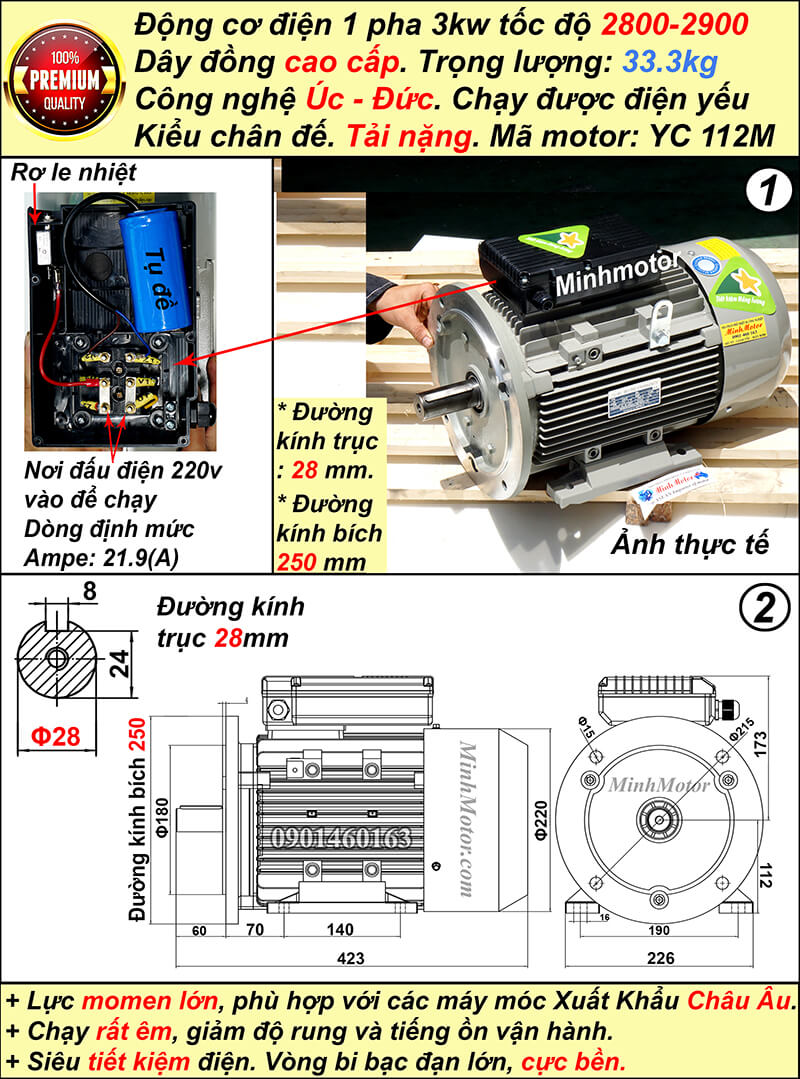

Loại 2: Motor 1 pha 3kw 4HP mặt bích 2 pole

  • Loại YL : Đường kính trục: 28mm. Đường kính mặt bích: 250. (Khung hình số 1)
  • Loại YC : Đường kính trục: 28mm. Đường kính mặt bích: 250. (Khung hình số 2)

Motor 1 pha 4HP 220v mặt bích 2900-3000 vòng

Đặc điểm:

  • Phân loại YL motor 1 pha 1.5kW 2 ngựa mặt bích 2 pole tải thường nhiều người dùng nhất
  • Phân loại 100L1 - YC to, khỏe, tải nặng tốt hơn chuyên dùng cho các máy cần lực kéo lớn
  • Chạy dòng định mức 9.7 - 11.4A, điện áp 220V (có thể chạy điện yếu)
  • Hộp cực điện gắn trên động cơ nhỏ gọn, có tụ và rơ le nhiệt bảo vệ an toàn
  • Công nghệ hiện đại, tiết kiệm điện năng hiệu quả

Bản vẽ kỹ thuật:

  • Loại YL: trọng lượng 24.2kg. Mã 100L YL (khung số 1)
  • Loại YC: trọng lượng 31kg. Mã 112M YC (khung số 2)

Bản vẽ motor 1 pha 3kw 4HP mặt bích

Video chất lượng đông cơ điện 1 Pha Minhmotor

Chứng chỉ chất lượng quốc tế, motor xuất khẩu Châu Âu

c) Motor 4HP 1 pha 3kw 1 pha trục ra vuông góc

Loại 1: Động cơ 1 pha 3kw 4HP Trục ra vuông góc, cốt vào phía trên

  • Đường kính cốt ra: 45mm
  • Gắn với hộp số bánh vít WPDS size 120

Động cơ 1 pha 3kw 4HP Trục ra vuông góc, cốt vào phía trên

Đặc điểm:

  • Hộp giảm tốc trục vít sản xuất theo công nghệ Đài Loan
  • Cấu tạo từ bánh răng đồng thau hợp kim siêu bền
  • Sử dụng vòng bi bạc đạn cao cấp
  • Đế hộp dày chịu lực tốt
  • Chất lượng đạt tiêu chuẩn châu Âu

Loại 2: Động cơ 1 pha 4HP 3kw Trục ra vuông góc, trục vào phía dưới

  • Đường kính cốt ra: 55mm
  • Đường kính bích vào: 250mm
  • Motor điện 1 pha 3kw lắp với hộp chỉnh tốc WPDA size 120

Động cơ 1 pha 4HP 3kw Trục ra vuông góc, trục vào phía dưới

Đặc điểm:

  • Kiểu thiết kế trục ra vuông góc, trục vào phía dưới dễ lắp đặt
  • Kích thước nhỏ gọn, dễ lắp đặt
  • Sản xuất trên dây chuyền công nghệ Đài Loan hiện đại
  • Chất lượng được khẳng định khi được hàng ngàn nhà máy sử dụng

Loại 3: Motor 1 pha 3kw 4HP Trục ra vuông góc, hộp số xoay 360 độ

Motor 1 pha 3kw 4HP Trục ra vuông góc, hộp số xoay 360 độ

Đặc điểm:

  • Hộp giảm tốc sản xuất theo công nghệ Italy, xuất khẩu châu Âu
  • Phớt chắn dầu SKF công nghệ Nhật Bản
  • Motor quấn đồng 100%, siêu tiết kiệm điện
  • Vòng bi cao cấp, độ bền vượt trội

d) Motor 3kw 220v 4HP trục thẳng

Loại 1: Motor 3kw 220v 1 pha hộp số chân đế rời

  • Đường kính trục ra: 40 mm
  • Mã hộp giảm tốc GHM 40
  • Tỷ số truyền: i= 3 đến i=150,..

Loại 2: Motor điện 1 pha 3kw 220v 4hp mặt bích

  • Đường kính trục ra: 40mm
  • Mã hộp số mặt bích GVM 40

6) Hướng dẫn lắp đặt motor 3kw 220v

Để lắp đặt một motor 3kW 220V, bạn cần tuân thủ các bước sau:

  • Kiểm tra năng lực hệ thống điện: Đảm bảo rằng hệ thống điện của bạn có đủ khả năng cung cấp điện áp và dòng điện cần thiết cho motor 3kw 220v

  • Chuẩn bị vị trí lắp đặt: Chọn một vị trí phù hợp để lắp đặt động cơ. Đảm bảo rằng không có vật cản xung quanh và động cơ có không gian đủ để thông gió và làm mát.

  • Kết nối động cơ: Sử dụng dây điện mạnh đủ để chịu được dòng điện của động cơ. Đảm bảo rằng dây mạnh được kết nối đúng với các chân cắm của động cơ và hệ thống điện.

  • Kiểm tra an toàn: Trước khi bật nguồn, hãy kiểm tra lại tất cả các kết nối điện. Đảm bảo rằng tất cả các bộ phận đã được cố định chắc chắn

  • Bật nguồn: Sau khi đã kiểm tra an toàn, hãy bật nguồn điện và kiểm tra xem động cơ hoạt động như mong đợi. Nếu có vấn đề, hãy tắt nguồn và kiểm tra lại các kết nối và cài đặt.
