Motor điện 1 pha 2HP 1.5kW 220V, dòng YL khoảng 9,7 A, YC khoảng 12,5 A, trục 24 hoặc 28 mm, 4 cực 1400 vòng/phút, chân đế, mặt bích, liền hộp số GHC, WPDS, NMRV, XLD4.
Motor điện 1 pha 2HP 1.5kW (motor 2HP 220V, mô tơ 1.5kW 1 pha, động cơ 2 ngựa 220V) là động cơ không đồng bộ chạy điện 1 pha 220V 50Hz, có tụ đề để khởi động và tụ ngâm để chạy. Bản 4 cực quay khoảng 1400 – 1450 vòng/phút, mô-men trục khoảng 10 Nm; bản 2 cực quay khoảng 2800 – 2900 vòng/phút.
Motor 1 pha 1.5kW có dòng YL tải thường (khung 90L, trục 24 mm, dòng khoảng 9,7 A) và YC tải nặng (khung 100L, trục 28 mm, dòng khoảng 11,4 – 12,5 A). Các kiểu lắp gồm chân đế, mặt bích, liền hộp số quay chậm GHC/GVC 32, hộp trục vít WPDS/WPDA 80, NMRV 75 và cyclo mặt bích XLD4 trục 45 mm.
Loại YL: đường kính trục: 24mm. Mã: YL-90L2-1.5kw 4 pole 220v (khung số 1 - motor YL)
Loại YC: đường kính trục: 28 mm. Mã: YC-100L2-1.5kw 4 pole 220v (khung số 2 - motor YC)
Công suất thực tế: motor 4 cực 4 pole 2hp 1.5kw 2 ngựa
Tốc độ thiết kế trong sản xuất: 1400 - 1450 - 1500 vòng/phút
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Kiểu lắp đặt: chân đế
Trọng lượng:
Loại YL tải thường: 16kg
Loại YC tải nặng: 22kg
Mã vỏ:
Loại YL tải thường: 90L2
Loại YC tải nặng: 100L2
Dòng ampe định mức:
Loại YL tải thường: 9.7 ampe
Loại YC tải nặng: 12.5 ampe
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
Máy chạy êm, ít tiếng ồn, độ rung thấp
Vòng bi bạc đạn lớn siêu bền
Sản xuất trên dây chuyền công nghệ Úc - Đức, siêu tiết kiệm điện
Động cơ 1 pha 220v có thể chạy được điện yếu, điện không ổn định
Mời tham khảo chi tiết bản vẽ kỹ thuật của sản phẩm dưới đây::
Loại YL: trọng lượng 16kg. Mã: YL-90L2-2HP 4 pole 220v (khung hình số 1)
Loại YC: trọng lượng 22kg. Mã: YC-100L2-2HP 4 pole 220v (khung hình số 2)
Sản phẩm chất lượng cao sản xuất bởi tập đoàn Parma GL
Động cơ quấn đồng cao cấp, nhập khẩu 100%
Có chứng nhận chất lượng quốc tế đầy đủ CO, CQ
Hệ số chống bụi chống nước: IP55
Khả năng chịu nhiệt: dây đồng cấp F
Sản phẩm là dòng động cơ cao cấp của Parma, được ưa chuộng và phổ biến nhất trên thị trường Việt Nam. Rất nhiều nhà máy lớn đã và đang sử dụng motor 1 pha 1.5kW 2Hp này cho các máy móc của mình.
c. Loại 2: Động cơ điện 1 pha 1.5kw 2hp chân đế 2 pole
Thông số kỹ thuật:
Loại YL: đường kính cốt trục: 24mm. Mã: YL-90L1-1.5kw 2 pole 220v (khung hình 1 - motor YL)
Loại YC: đường kính cốt trục: 28mm. Mã: YC-100L1-1.5kw 2 pole 220v (khung hình 2 - motor YC)
Đặc điểm:
Công suất thực tế: motor 2 cực 2 pole 2hp 1.5kw 2 ngựa
Tốc độ thiết kế trong sản xuất: 2800 - 2900 - 3000 vòng/phút
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Kiểu lắp đặt: chân đế
Trọng lượng:
Loại YL tải thường: 16.8kg
Loại YC tải nặng: 19kg
Mã vỏ:
Loại YL tải thường: 90L1
Loại YC tải nặng: 100L1
Dòng ampe định mức:
Loại YL tải thường: 9.7 ampe
Loại YC tải nặng: 11.4 ampe
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
Máy chạy êm, ít tiếng ồn, độ rung thấp
Vòng bi bạc đạn lớn siêu bền
Sản xuất trên dây chuyền công nghệ Úc - Đức, siêu tiết kiệm điện
Động cơ 1 pha 220v có thể chạy được điện yếu, điện không ổn định
Dây đồng cao cấp, độ bền cao, siêu tiết kiệm điện

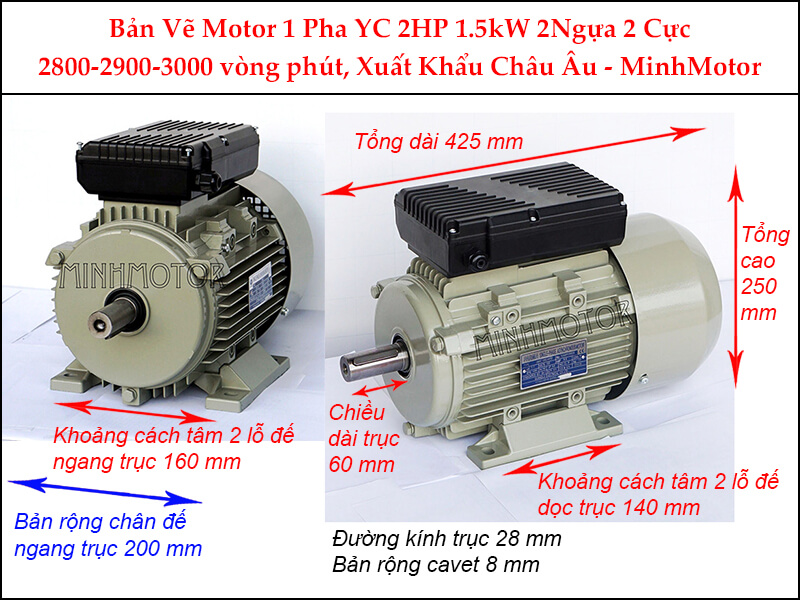

Bản vẽ kỹ thuật:
Loại YL: cân nặng 16.8kg. Mã: YL-90L1-2HP 2 pole 220v (Hình số 1)
Loại YC: cân nặng 19kg. Mã: YC-100L1-2HP 2 pole 220v (Hình số 2)
Sản phẩm chất lượng cao sản xuất bởi tập đoàn Parma GL
Động cơ quấn đồng cao cấp, nhập khẩu 100%
Có chứng nhận chất lượng quốc tế đầy đủ CO, CQ
Hệ số chống bụi chống nước: IP55
Khả năng chịu nhiệt: dây đồng cấp F
Motor điện 1 pha 1.5kW 2HP 2 ngựa chân đế 2 pole được đánh giá cao và lựa chọn sử dụng tại nhiều nhà máy trên thế giới. Hai dòng tải thường và tải nặng phù hợp với các loại máy móc khác nhau.
d. Mô tơ 2 ngựa 1.5kw 2hp 220V mặt bích
e. Loại 1: Động cơ 1 pha 1.5kw 2hp mặt bích 4 pole
Thông số kỹ thuật:
Loại YL : Đường kính mặt bích: 200. Đường kính trục: 24mm (khung số 1)
Loại YC : Đường kính mặt bích: 250. Đường kính trục: 28mm (khung số 2)
Đặc điểm:
Công suất thực tế: motor 4 cực 4 pole 2hp 1.5kw 2 ngựa
Tốc độ thiết kế trong sản xuất: 1400 - 1450 - 1500 vòng/phút
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Kiểu lắp đặt: mặt bích
Trọng lượng:
Loại YL tải thường: 16 kg
Loại YC tải nặng: 22 kg
Mã vỏ:
Loại YL tải thường: 90L2
Loại YC tải nặng: 100L2
Dòng ampe định mức:
Loại YL tải thường: 9.7 ampe
Loại YC tải nặng: 12.5 ampe
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
Máy chạy êm, ít tiếng ồn, độ rung thấp
Vòng bi bạc đạn lớn siêu bền
Sản xuất trên dây chuyền công nghệ Úc - Đức, siêu tiết kiệm điện
Động cơ 1 pha 220v có thể chạy được điện yếu, điện không ổn định
Dây đồng cao cấp, độ bền cao, siêu tiết kiệm điện

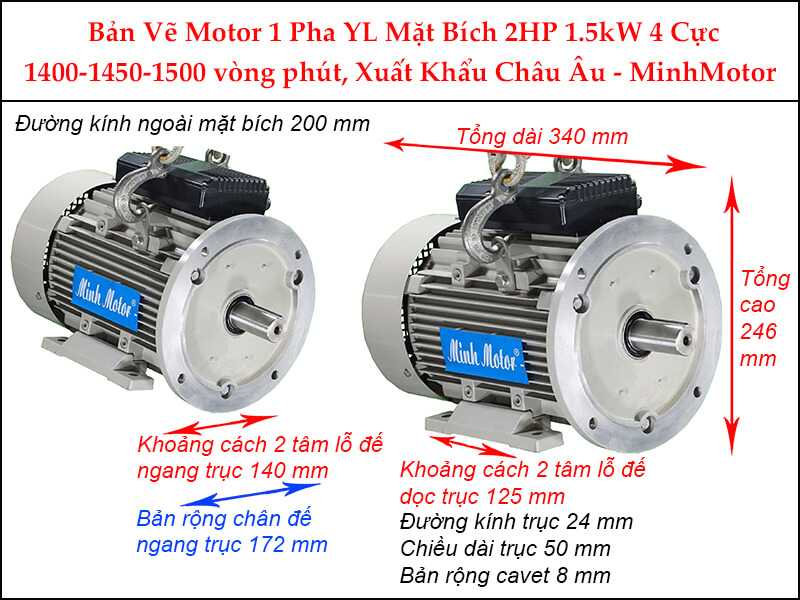

Bản vẽ kỹ thuật:
Loại YL: cân nặng 16kg. Mã 90L2-YL (khung hình 1)
Loại YC: cân nặng 22kg. Mã 100L2-YC (khung hình 2)
Bản vẽ chính xác của motor điện 1 pha 2.5kW 2HP kiểu mặt bích 4 pole. Các bộ phận đều được chế tạo từ vật liệu cao cấp đảm bảo độ bền cao như: vòng bi bạc đạn, động cơ quấn dây đồng 100%, vỏ thép dày nặng,...
Sản phẩm chất lượng cao sản xuất bởi tập đoàn Parma GL
Động cơ quấn đồng cao cấp, nhập khẩu 100%
Có chứng nhận chất lượng quốc tế đầy đủ CO, CQ
Hệ số chống bụi chống nước: IP55 .
Khả năng chịu nhiệt: dây đồng cấp F
f. Loại 2: Motor 1 pha điện 1.5kw 2hp mặt bích 2 pole
Thông số kỹ thuật:
Loại YL : Đường kính trục: 24mm. Đường kính mặt bích: 200. (Khung hình số 1)
Loại YC : Đường kính trục: 28mm. Đường kính mặt bích: 250. (Khung hình số 2)
Đặc điểm:
Công suất thực tế: motor 2 cực 2 pole 2hp 1.5kw 2 ngựa
Tốc độ thiết kế trong sản xuất: 2800 - 2900 - 3000 vòng/phút
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Kiểu lắp đặt: mặt bích
Trọng lượng:
Loại YL tải thường: 16.8 kg
Loại YC tải nặng: 19 kg
Mã vỏ:
Loại YL tải thường: 90L1
Loại YC tải nặng: 100L1
Dòng ampe định mức:
Loại YL tải thường: 9.7 ampe
Loại YC tải nặng: 11.4 ampe
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
Máy chạy êm, ít tiếng ồn, độ rung thấp
Vòng bi bạc đạn lớn siêu bền
Sản xuất trên dây chuyền công nghệ Úc - Đức, siêu tiết kiệm điện
Động cơ 1 pha 220v có thể chạy được điện yếu, điện không ổn định
Dây đồng cao cấp, độ bền cao, siêu tiết kiệm điện
Bản vẽ kỹ thuật:
Loại YL: cân nặng 16.8kg. Mã 90L1 YL (khung số 1)
Loại YC: cân nặng 19kg. Mã 100L1 YC (khung số 2)
Động cơ 1 pha 1.5kW 2 ngựa kiểu mặt bích 2 Pole được sản xuất theo hình vẽ với kích thước chính xác trên đây.
Sản phẩm chất lượng cao sản xuất bởi tập đoàn Parma GL
Động cơ quấn đồng cao cấp, nhập khẩu 100%
Có chứng nhận chất lượng quốc tế đầy đủ CO, CQ
Hệ số chống bụi chống nước: IP55 .
Khả năng chịu nhiệt: dây đồng cấp F
Video chất lượng motor 1 pha, chứng chỉ chất lượng quốc tế
g. Motor 1.5kw 220v 1 pha 2hp tốc độ chậm
h. Loại 1: Motor 1.5kw 2hp 1 pha 220v quay chậm loại chân đế
Thông số kỹ thuật:
Đường kính cốt trục ra 32mm
Rãnh cavet 8mm
Kiểu chân đế GHC 32
Dòng ampe định mức: 9.32A
Mã hàng: 1.5kw 2HP GHC 32
Tốc độ trục ra quay từ 280 vòng đến dưới 14 vòng/phút
Đặc điểm:
Công suất thực tế: motor 2hp 1.5kw 2 ngựa
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Dòng ampe định mức:: 9.34 ampe
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
Máy chạy êm, ít tiếng ồn, độ rung thấp
Khuôn vỏ đúc kiểu Đài Loan - Taiwan
Sản xuất theo công nghệ Úc - Đức
Dây đồng cao cấp, siêu tiết kiệm điện
Chạy được điện áp yếu
Mỡ làm mát nhập từ Nhật, trục chống rỉ bền như Inox
Quy trình sản xuất bánh răng từ dây truyền tự động của Đức
i. Loại 2: Motor 1.5kw 2hp tốc độ chậm kiểu mặt bích
Thông số kỹ thuật:
Đường kính cốt trục ra 32mm
Mã hàng: 1.5kw 2HP GVC 32
Kiểu lắp đặt: mặt bích GVC 32
Chiều dài motor: 446 mm
Công suất thực tế: motor 2hp 1.5kw 2 ngựa
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Kiểu lắp đặt: chân đế GVC 28
Dòng ampe định mức:: 9.34 ampe
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
Khuôn vỏ đúc kiểu Đài Loan - Taiwan
Sản xuất theo công nghệ Úc - Đức
Dây đồng cao cấp, siêu tiết kiệm điện
Chạy được điện áp yếu
Mỡ làm mát nhập từ Nhật, trục chống rỉ bền như Inox
Quy trình sản xuất bánh răng từ dây truyền tự động của Đức
j. Motor 220v 1.5kw 2HP 1 pha trục ra vuông góc
k. Loại 1: Động cơ 1 pha 1.5kw 2HP trục ra vuông góc, cốt vào phía trên
Thông số kỹ thuật:
Đường kính cốt ra: 32mm
Gắn với hộp số bánh vít WPDS size 80
Tỷ số truyền: 10 - 60
Đường kính trục vào: 24mm
Tổng ngang: 570mm
Công suất thực tế: motor 2hp 1.5kw 2 ngựa
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Kiểu lắp đặt: trục ra vuông góc, cốt vào phía trên
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Hộp giảm tốc trục vít Đài Loan - Taiwan
Cấu tạo từ bánh răng đồng thau hợp kim siêu bền
Vòng bi bạc đạn cao cấp, chân đế dày, chịu lực
l. Loại 2: Động cơ 1 pha 2HP 1.5kw Trục ra vuông góc, trục vào phía dưới
Thông số kỹ thuật:
Đường kính cốt ra: 32mm
Đường kính bích vào: 200mm
Lắp với hộp chỉnh tốc WPDA size 80
Tỷ số truyền: từ 10 - 60
Tổng ngang: 570mm
Rãnh cavet: 8mm
Đặc điểm:
Công suất thực tế: motor 2hp 1.5kw 2 ngựa
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Kiểu lắp đặt: trục ra vuông góc, cốt vào phía trên
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Hộp giảm tốc trục vít Đài Loan - Taiwan
Cấu tạo từ bánh răng đồng thau hợp kim siêu bền
Vòng bi bạc đạn cao cấp, chân đế dày, chịu lực
Kiểu thiết kế trục ra vuông góc, trục vào phía dưới dễ lắp đặt
Kích thước nhỏ gọn, dễ lắp đặt
Sản xuất trên dây chuyền công nghệ Đài Loan hiện đại
Chất lượng được khẳng định khi được hàng ngàn nhà máy sử dụng
m. Loại 3: Motor 1 pha 1.5kw 2HP Trục ra vuông góc, hộp số xoay 360 độ
Thông số kỹ thuật:
Đường kính cốt ra: 28mm
Lắp với hộp mang tải NMRV size 75
Kích thước dài: 488.5mm
Tỷ số truyền: 5 - 100
Tốc độ trục ra: 14 - 300 vòng/phút
Đặc điểm:
Công suất thực tế: motor 2hp 1.5kw 2 ngựa
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Kiểu lắp đặt: trục ra vuông góc, hộp số xoay 360 độ
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Motor xuất khẩu châu Âu, siêu tiết kiệm điện
Hộp giảm tốc công nghệ Italia, vòng bi cao cấp
Phớt chắn dầu SKF thương hiệu Nhật Bản
Hộp giảm tốc sản xuất theo công nghệ Italy, xuất khẩu châu Âu
Phớt chắn dầu SKF công nghệ Nhật Bản
Motor quấn đồng 100%, siêu tiết kiệm điện
Vòng bi cao cấp, độ bền vượt trội
n. Motor 1.5kw 2Hp 220v gắn hộp số mặt bích tròn
Thông số kỹ thuật:
Đường kính trục ra: 45mm
Mã hộp số mặt bích XLD4
Đường kính mặt bích 260mm
Tỷ số truyền: từ 7 - 87
Tổng chiều dài: 632mm
Đặc điểm:
Công suất thực tế: motor 2hp 1.5kw 2 ngựa
Điện áp vận hành: 1 pha 220v
Tần số lưới điện: 50Hz
Kiểu lắp đặt: mặt bích tròn
Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
Chân đế motor có thể tháo rời, hộp đấu điện quay mọi hướng tùy ý
Dòng ampe định mức: khoảng 9.3 ampe
Sản xuất theo công nghệ Đài Loan, Nhật Bản
Motor xuất khẩu châu Âu, siêu tiết kiệm điện
Hộp giảm tốc công nghệ Italia, vòng bi cao cấp
Hộp số 1 cấp giảm tốc độ 7 lần tới 87 lần
Phớt chắn dầu SKF thương hiệu Nhật Bản
Là motor giảm tốc Cyclo mặt bích
Chỉ cần đổ nhớt là có thể đấu điện
2. Thông số điện motor 1 pha 2HP 1.5kW 220V
Thông số
Motor YL tải thường
Motor YC tải nặng
Điện áp, tần số
1 pha 220V, 50Hz
1 pha 220V, 50Hz
Dòng định mức 4 cực
khoảng 9,7 A
khoảng 12,5 A
Dòng định mức 2 cực
khoảng 9,7 A
khoảng 11,4 A
Khung, trục
90L, trục 24 mm, bích 200 mm
100L, trục 28 mm, bích 250 mm
Mô-men định mức 4 cực
khoảng 10 Nm
khoảng 10 Nm
Tụ ngâm (tụ chạy)
khoảng 30 – 40 µF, 450V
khoảng 40 – 50 µF, 450V
Tụ đề (tụ khởi động)
khoảng 250 – 300 µF, 250V
khoảng 300 – 350 µF, 250V
Thiết bị đóng cắt tham khảo
Aptomat 1 pha 20 A, cáp đồng 2,5 mm²
Aptomat 1 pha 25 A, cáp đồng 2,5 – 4 mm²
Dòng khởi động khoảng 4 – 6 lần dòng định mức, khoảng 45 – 70 A trong 1 – 2 giây.
Bản liền hộp số GHC/GVC 32: trục ra 32 mm, tốc độ trục ra từ 280 xuống dưới 14 vòng/phút.
Bản cyclo XLD4: trục ra 45 mm, tỉ số truyền 1 cấp 7 – 87.
Trị số tụ là số tham khảo; số chính xác ghi trên thân tụ của motor.
3. Cấu tạo và nguyên lý motor 1 pha 1.5kW 2HP
Stator có cuộn chạy và cuộn đề đặt lệch nhau 90 độ điện trong lõi thép lá.
Tụ mắc nối tiếp cuộn đề làm dòng hai cuộn lệch pha, tạo từ trường quay kéo rotor lồng sóc quay.
Lúc khởi động, tụ đề đóng vào qua công tắc ly tâm cho mô-men lớn; khi đạt khoảng 75% tốc độ, công tắc ngắt tụ đề.
Tụ ngâm luôn nằm trong mạch, giữ motor chạy êm và đủ công suất.
Vỏ nhôm hoặc gang có cánh tản nhiệt, quạt đuôi trục, hộp cực chứa tụ và cầu đấu, IP55, cách điện cấp F.
