Motor Điện 1 Pha 0.5HP 0.37Kw

Motor điện 1 pha 0.5HP 0.37kW (motor 0.5Hp 220V, mô tơ nửa ngựa) là động cơ điện chạy nguồn 1 pha 220V dân dụng, dòng định mức khoảng 2,8 – 3,2 A, có bản 4 cực khoảng 1400 vòng/phút và 2 cực khoảng 2800 – 2900 vòng/phút. Motor có tụ khởi động (tụ đề) và tụ chạy (tụ ngậm), khung YL tải thường hoặc khung YC tải nặng, lắp chân đế, mặt bích hoặc liền hộp giảm tốc.

Đường kính trục: bản 4 cực chân đế 14 mm (YL) và 19 mm (YC); bản 2 cực 24 mm và 28 mm; bản mặt bích 4 cực bích 160 mm (trục 16 mm) hoặc 200 mm (trục 19 mm). Bản liền hộp số GHC22, WPDS60, WPDA60, NMRV50 cho trục ra 22 – 25 mm, tốc độ khoảng 300 xuống dưới 15 vòng/phút.

Mục lục

• 1. Ứng dụng motor 0.5hp 0.37kw 220v
• 2. Ưu điểm motor 0.5Hp 0.37kw 0.5hp 1 Pha
• 3. Cấu tạo motor 0.5hp 220v 1 pha
• 4. Nguyên lý vận hành motor nửa ngựa 0.37kw 0.5hp 1 pha
• 5. Phân loại motor 0.37kw 220v 0.5Hp
• 6. Thông số điện motor 1 pha 0.37kW 0.5HP 220V
• 7. Ứng dụng thực tế của motor nửa ngựa 220V
• 8. Câu hỏi thường gặp về motor điện 1 pha 0.5HP 0.37kW

1. Ứng dụng motor 0.5hp 0.37kw 220v

• Chế tạo các thiết bị dân dụng: quạt, máy bơm nước, máy xay bột
• Dùng trong các máy sản xuất nhỏ: Quạt công nghiệp, máy ép hoa quả, máy ép nước mía,...
• Làm động cơ cho máy tời, máy kéo tải hàng
• Sản xuất máy thổi lò nung, máy quay chế tác đồ gốm
• Làm đầm dùi, máy đục, máy khoan trong xây sửa nhà

2. Ưu điểm motor 0.5Hp 0.37kw 0.5hp 1 Pha

• Motor điện 1 pha 0.37kw 0.5hp làm từ Dây đồng cao cấp, chạy được điện yếu 190v-210v
• Tiết kiệm điện, an toàn hơn motor thường, có rơ le bảo vệ
• Khuôn vỏ bền dày, lắp đặt được mọi tư thế khó
• Dây đồng cao cấp, cấp chịu nhiệt F
• Vòng bi bạc đạt tiêu chuẩn quốc tế

3. Cấu tạo motor 0.5hp 220v 1 pha

Động cơ 1 pha 0.37kW 0.5hp 220V có cấu tạo gồm:

• Stator: lõi thép lá kỹ thuật điện, quấn hai cuộn dây đồng lệch nhau 90 độ điện là cuộn chạy (cuộn làm việc) và cuộn đề (cuộn khởi động).
• Rotor lồng sóc: lõi thép có các thanh nhôm đúc nối tắt hai đầu, gắn trên trục, quay nhờ từ trường của stator.
• Tụ đề (tụ khởi động) mắc nối tiếp cuộn đề qua công tắc ly tâm; tụ ngậm (tụ chạy) giúp motor chạy êm, khỏe hơn.
• Công tắc ly tâm cắt tụ đề khi motor đạt khoảng 70 – 80% tốc độ định mức.
• Vỏ nhôm hoặc gang có cánh tản nhiệt, quạt làm mát đuôi motor, hai vòng bi đỡ trục.
• Hộp cực đấu dây, có thể kèm rơ le nhiệt bảo vệ quá tải.

4. Nguyên lý vận hành motor nửa ngựa 0.37kw 0.5hp 1 pha

Nguyên lý vận hành motor 1 pha 0.37kW dựa trên từ trường quay tạo bởi hai cuộn dây lệch pha:

• Dòng điện 1 pha chỉ tạo từ trường đập mạch, không tự quay; vì vậy cần cuộn đề lệch 90 độ và tụ điện để tạo dòng lệch pha.
• Cuộn chạy và cuộn đề (qua tụ) tạo ra từ trường quay trong stator.
• Từ trường quay cảm ứng dòng điện trong các thanh rotor lồng sóc, sinh lực từ làm rotor quay theo chiều từ trường.
• Khi đạt khoảng 70 – 80% tốc độ, công tắc ly tâm cắt tụ đề; motor tiếp tục chạy với cuộn chạy và tụ ngậm.
• Muốn đảo chiều quay, đổi đầu cuộn đề so với cuộn chạy theo sơ đồ trong hộp cực.

5. Phân loại motor 0.37kw 220v 0.5Hp

a. Motor 0.37kw 220V 0.5HP chân đế

Loại 1: Motor nửa ngựa chân đế 1 pha 4Pole

• Loại YL: đường kính trục:  14mm. Mã: YL-712-0.37kw 4 pole 220v (khung số 1 - motor YL)
• Loại YC: đường kính trục: 19 mm. Mã: YC-802-0.37kw 4 pole 220v (khung số 2 - motor YC)

Đặc điểm motor nửa ngựa chân đế:

• Lực momen lớn, phù hợp với các máy móc xuất khẩu Châu Âu
• Chạy êm, giảm độ rung và tiếng ồn vận hành
• Vòng bi bạc đạn lớn hơn
• Khung YC là dòng motor 1 pha 0.37kW tải nặng, to hơn, khỏe hơn khung YL
• Sản xuất trên dây chuyền công nghệ Úc - Đức, siêu tiết kiệm điện
• Động cơ 1 pha 220v có thể chạy được điện yếu, điện không ổn định

Bản vẽ kỹ thuật motor chân đế nửa ngựa:

• Loại YL: trọng lượng 7.3kg. Mã: YL-712-0.5HP 4 pole 220v (khung hình số 1)
• Loại YC: trọng lượng 11.5kg. Mã: YC-802-0.5HP 4 pole 220v (khung hình số 2)

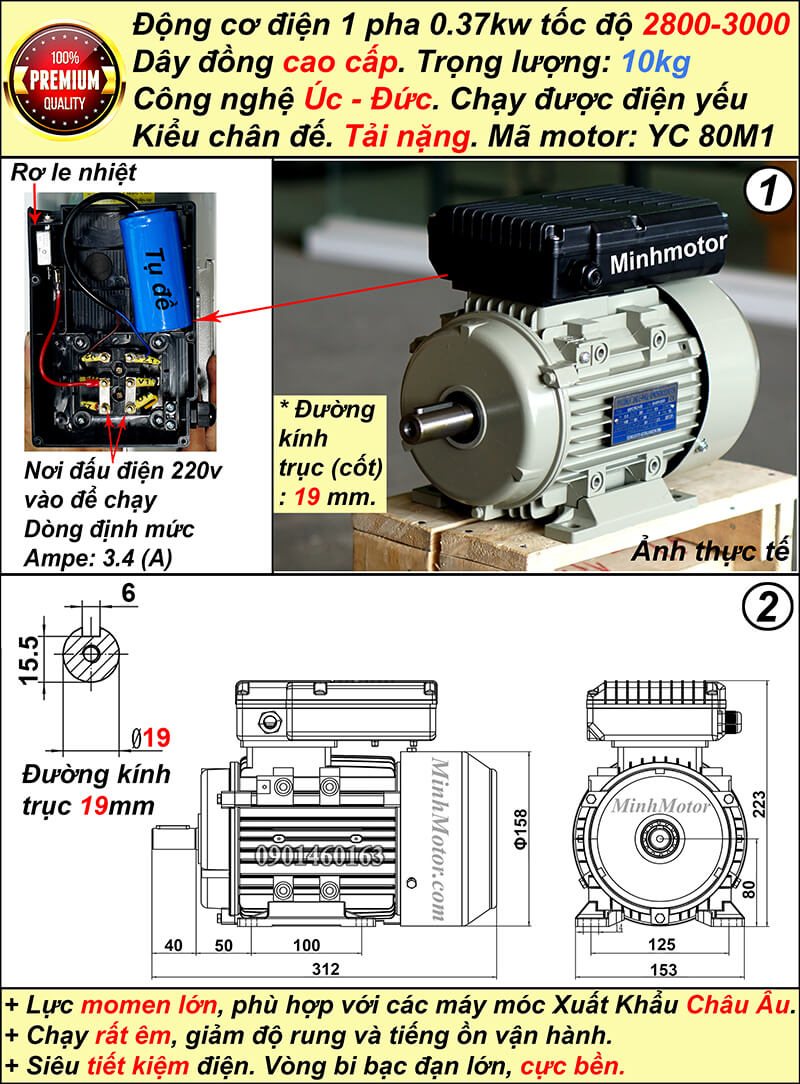

Loại 2: Motor nửa ngựa 0.37kw 0.5HP chân đế 2Pole

• Loại YL: đường kính cốt trục:  24mm. Mã: YL-711-0.37kw 2 pole 220v (khung hình 1 - motor YL)
• Loại YC: đường kính cốt trục:  28mm. Mã: YC-801-0.37kw 2 pole 220v (khung hình 2 -motor YC)

Đặc điểm motor chân đế nửa ngựa:

• Động cơ 1 pha 220V, có thể chạy được điện dòng yếu hơn
• Tốc độ vòng quay 2800 - 2900 - 3000 vòng/phút
• Dây đồng cao cấp, độ bền cao, siêu tiết kiệm điện
• Kiểu lắp đặt chân đế, 2 cực
• Hộp cực điện lắp trên nhỏ gọn, chạy êm, ít tiếng ồn

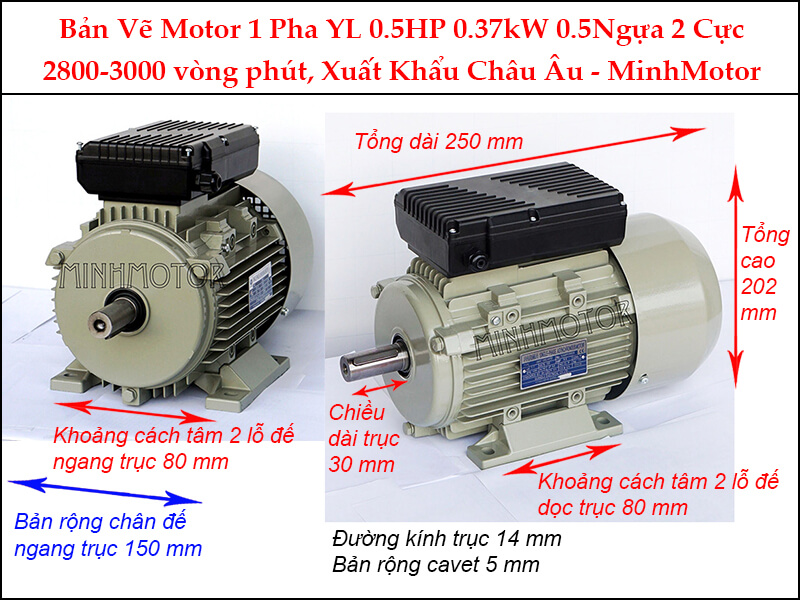

Bản vẽ kỹ thuật:

• Loại YL: Mã: YL-711-0.5HP 2 pole 220v (Hình số 1)
• Loại YC: Mã YC-801-0.5HP 2 pole 220v (Hình số 2)

b. Motor 0.37kw 220V 0.5Hp mặt bích

Loại 1: Động cơ 1 pha 0.37kw 0.5HP mặt bích 4Pole

• Loại YL : Đường kính mặt bích: 160. Đường kính trục: 16mm (khung số 1)
• Loại YC : Đường kính mặt bích: 200. Đường kính trục: 19mm (khung số 2)

Đặc điểm:

• Thiết kế kiểu mặt bích, lắp đặt đơn giản nhưng chắc chắn, truyền lực tốt
• Động cơ dây đồng cao cấp, tiết kiệm điện năng hiệu quả
• Động cơ công nghệ Đức - Úc tiên tiến hàng đầu hiện nay
• 2 loại tải thường và tải nặng, cân nặng khoảng 7,3 và 11,5 kg đáp ứng nhu cầu của người dùng

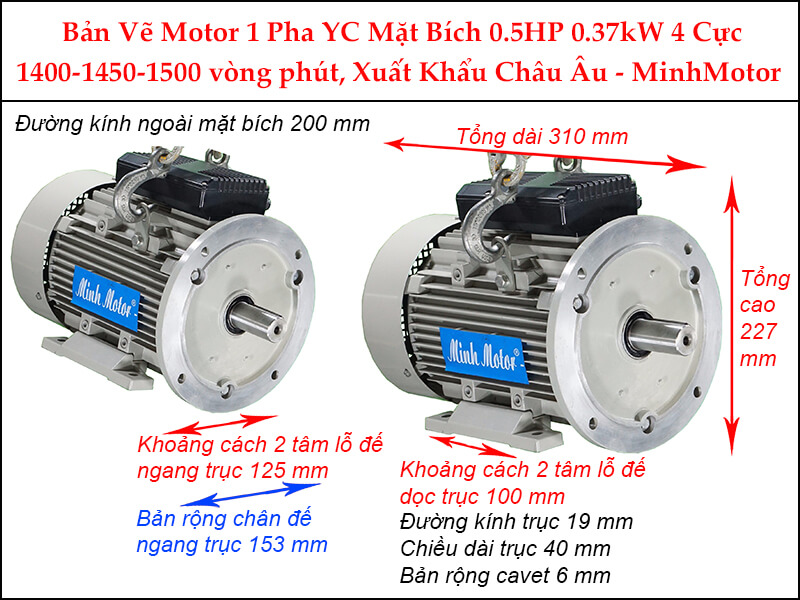

Bản vẽ kỹ thuật mô tơ 0.5Hp 220V tốc độ 4 pole:

• Loại YL: cân nặng 7.3kg. Mã 71M2-YL (khung hình 1)
• Loại YC: cân nặng 11.5kg. Mã 80M2-YC (khung hình 2)

Video motor 1 pha 0.37kW

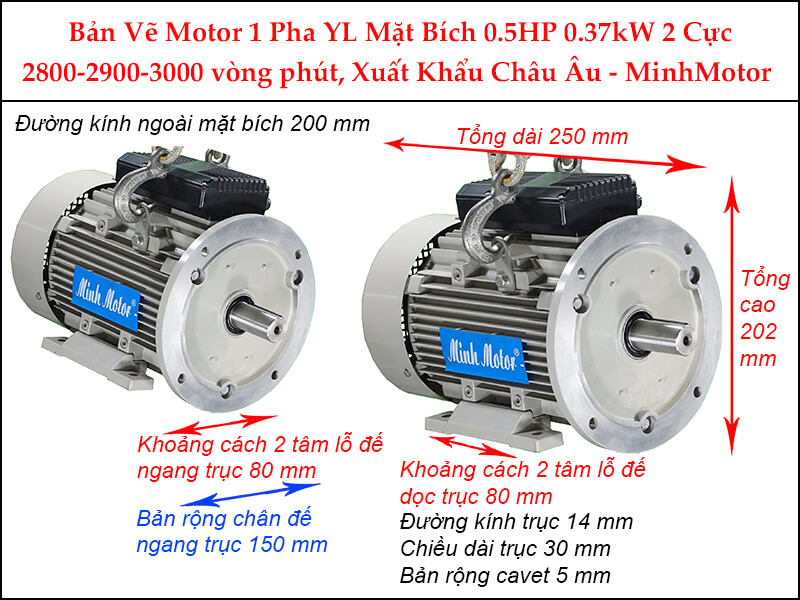

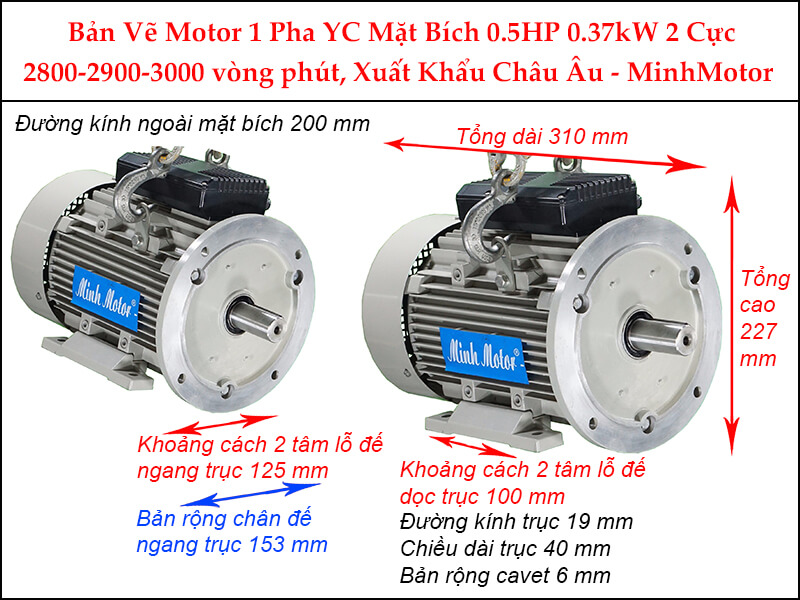

Loại 2: Motor 1 pha 0.37kw 0.5HP mặt bích 2 pole

Thông số kỹ thuật:

• Loại YL : Đường kính trục: 24mm. Đường kính mặt bích: 200. (Khung hình số 1)
• Loại YC : Đường kính trục: 28mm. Đường kính mặt bích: 250. (Khung hình số 2)

Đặc điểm:

• Phân loại YL motor 1 pha 0.37kW nửa ngựa mặt bích 2 pole tải thường
• Phân loại YC to, khỏe, tải nặng tốt hơn chuyên dùng cho các máy cần lực kéo lớn
• Dòng định mức khoảng 2,6 – 3 A, điện áp 220V (có thể chạy điện yếu)
• Hộp cực điện gắn trên động cơ nhỏ gọn, có tụ và rơ le nhiệt bảo vệ an toàn
• Công nghệ hiện đại, tiết kiệm điện năng hiệu quả

Bản vẽ kỹ thuật:

• Loại YL: Mã: YL-711 2 pole (khung số 1)
• Loại YC: Mã: YC-801 2 pole (khung số 2)

Video động cơ 1 pha 2 cực

c. Motor 0.5Hp 220v 0.37kw 1 pha tốc độ chậm

Thông số kỹ thuật:

• Đường kính cốt trục ra 22mm
• Mã hàng: 0.37kw 0.5HP GHC 22
• Tốc độ trục ra quay từ 270 vòng đến dưới 15 vòng/phút
• Rãnh cavet: 7mm
• Dòng ampe định mức: khoảng 2,8 – 3,2 A

Đặc điểm:

• Khuôn vỏ đúc kiểu Đài Loan có độ cứng, độ bền cao
• Mỡ làm mát nhập khẩu chuyên từ Nhật, giúp máy vận hành êm và bền hơn đáng kể
• Quy trình sản xuất bánh răng tự động của Đức, công nghệ hiện đại và chất lượng
• Chạy điện 220V, dòng khoảng 2,8 – 3,2 A, có thể chạy điện yếu
• Động cơ quấn đồng 100%, tiết kiệm điện năng tốt

d. Motor 0.5HP 220v 0.37kw 1 pha trục ra vuông góc

Loại 1: Động cơ 1 pha 0.37kw 0.5HP Trục ra vuông góc, cốt vào phía trên

Thông số kỹ thuật:

• Đường kính cốt ra: 22mm
• Gắn với hộp số bánh vít WPDS size 60
• Tỷ số truyền: 10 - 60
• Tốc độ trục ra: 23 - 140
• Đường kính cốt vào: 14mm
• Rãnh cavet: 5mm
• Tổng ngang: 383.5mm
• Chiều cao: 247mm

Đặc điểm:

• Vỏ đúc theo khuôn công nghệ mới của Đài Loan
• Quy trình sản xuất bánh răng hiện đại của Đức
• Chất lượng được kiểm định đạt tiêu chuẩn châu Âu
• Chạy điện áp 220v, dòng định mức khoảng 2,8 – 3,2 A
• Bánh răng đồng thau siêu bền, vòng bi bạc đạn
• Chân đế dày, chịu lực tốt

Loại 2: Động cơ 1 pha 0.5HP 0.37kw Trục ra vuông góc, trục vào phía dưới

Thông số kỹ thuật:

• Đường kính cốt ra: 22mm
• Đường kính bích vào: 160mm
• Lắp với hộp chỉnh tốc WPDA size 60
• Tỷ số truyền: 10 - 60
• Tốc độ trục ra: 23 - 140
• Chiều dài: 383.5mm
• Chiều dọc: 204mm
• Rãnh cavet: 7mm
• Đường kính trục vào: 14mm
• Đường kính trục ra: 22mm

Đặc điểm:

• Hộp giảm tốc trục vít sản xuất theo công nghệ Đài Loan
• Cấu tạo từ bánh răng đồng thau hợp kim siêu bền
• Sử dụng vòng bi bạc đạn cao cấp
• Đế hộp dày chịu lực tốt
• Chất lượng đạt tiêu chuẩn châu Âu

Loại 3: Motor 1 pha 0.37kw 0.5HP Trục ra vuông góc, hộp số xoay 360 độ

Thông số kỹ thuật:

• Đường kính cốt ra: 25mm
• Lắp với hộp mang tải NMRV size 50
• Tỷ số truyền: 5 - 100
• Tốc độ trục ra: 14 - 300 vòng/phút
• Rãnh cavet: 8mm
• Chiều dài: 356.5mm
• Chiều cao: 190mm
• Đường kính bích: 160mm

Đặc điểm:

• Kiểu thiết kế trục ra vuông góc, trục vào phía dưới dễ lắp đặt
• Kích thước nhỏ gọn, dễ lắp đặt
• Sản xuất trên dây chuyền công nghệ Đài Loan hiện đại

Trên đây là những thông tin quan trọng về động cơ 1 pha 0.5HP 0.37kW.

Video tham khảo motor điện 1 pha:

6. Thông số điện motor 1 pha 0.37kW 0.5HP 220V

• Dòng điện là số điển hình, đối chiếu tem motor thực tế.
• Điện áp thấp dưới khoảng 190V làm dòng tăng, motor nóng.
• Thay tụ đúng trị số µF và điện áp ghi trên tụ cũ.
• Bản liền hộp số: tốc độ ra = tốc độ motor chia tỉ số truyền.

7. Ứng dụng thực tế của motor nửa ngựa 220V

• Motor 0.5Hp 220V cho máy ép nước mía, máy xay sinh tố công nghiệp nhỏ, máy xay bột.
• Motor 0.37kW 1 pha chân đế kéo puly cho máy cưa nhỏ, máy mài, máy đánh bóng.
• Motor 1 pha nửa ngựa liền hộp số GHC22 cho băng tải mini, máy trộn nhỏ, cửa lùa.
• Motor nửa ngựa giảm tốc trục vít WPDA, NMRV50 cho máy xoay, bàn xoay, máy quay gốm.
• Quạt hút, quạt thổi lò nung nhỏ, máy bơm nước gia đình dùng điện 220V.

8. Câu hỏi thường gặp về motor điện 1 pha 0.5HP 0.37kW

• Chọn 4 cực hay 2 cực? Máy cần tốc độ vừa chọn 4 cực. Máy quạt, bơm, mài cần nhanh chọn 2 cực.
• Khung YL và YC khác gì? YL nhỏ, tải thường. YC to hơn, trục lớn hơn, chịu tải nặng hơn.
• Đường kính trục bao nhiêu? 4 cực chân đế 14 mm (YL), 19 mm (YC). 2 cực 24 mm hoặc 28 mm.
• Cần chậm hơn thì chọn gì? Chọn bản liền hộp số GHC22 hoặc WPDA60. Tốc độ ra 23 – 140 vòng/phút.
• Kiểm tra gì khi nhận? Tem ghi 0.37kW, 220V, số cực, dòng điện. Quay tay trục phải nhẹ, đều.
• Điện nhà yếu có chạy được không? Chạy được khi điện hơi yếu. Quá yếu thì motor khó khởi động, nóng.
• Cần chuẩn bị những gì? Aptomat 6 – 10 A, dây 1,5 mm², công tắc. Ổ cắm có dây tiếp địa.
• Đấu dây thế nào? Đấu theo sơ đồ trong nắp hộp cực. Không bỏ qua tụ đề, tụ ngậm.
• Đảo chiều quay ra sao? Đổi đầu cuộn đề theo sơ đồ. Chỉ đảo khi motor đã dừng hẳn.
• Lắp puly cần lưu ý gì? Puly lắp sát vai trục. Dây đai căng vừa, ấn lõm 1 – 2 cm.
• Lắp bích vào máy thế nào? Bích 160 hoặc 200 mm phải khớp. Siết bu lông đều, chéo nhau.
• Chạy thử ra sao? Chạy không tải trước. Nghe tiếng, sờ nhiệt vỏ sau vài phút.
• Nơi ẩm ướt cần gì? Lắp chống giật. Đặt motor cao, tránh nước bắn.
• Motor khởi động yếu, kêu ù? Thường do tụ đề yếu hoặc hỏng. Kiểm tra, thay tụ đúng trị số.
• Vỏ motor nóng bao nhiêu là ổn? Ấm nóng là bình thường. Nóng bỏng tay thì kiểm tra tải, điện áp.
• Đo dòng điện để làm gì? Dòng vượt khoảng 3,2 A là quá tải. Giảm tải hoặc kiểm tra máy.
• Vòng bi cần kiểm tra? Nghe tiếng rè, rung. Ổ bi kêu thì thay sớm.
• Hộp số liền motor cần gì? Kiểm tra mỡ, dầu hộp số. Xem phớt có rỉ.
• Vệ sinh những gì? Lưới quạt, cánh tản nhiệt. Bụi bám làm motor nóng.
• Dây đai cần xem? Kiểm tra độ căng, vết nứt. Đai chùng làm trượt, nóng puly.
• "Motor nửa ngựa kéo được như 1 ngựa". Quá tải lâu làm cháy cuộn dây.
• "Tụ nào lắp cũng được". Sai trị số tụ làm motor yếu, nóng.
• "Đảo chiều khi motor đang quay". Dòng tăng vọt, hỏng tụ và công tắc ly tâm.
• "Dây điện nhỏ cũng được". Dây nhỏ, dài gây sụt áp, khó khởi động.
• "Không cần tiếp địa". Rò điện vỏ motor rất nguy hiểm.
• "Đóng cắt liên tục không sao". Tụ đề và cuộn đề nóng, nhanh hỏng.
