Motor Điện 1 Pha 1HP 0.75Kw

Motor 1hp 220v là động cơ 1Hp 1 Pha dùng điện áp dân dụng 220v, còn gọi là động cơ kéo 1 ngựa 220v 750W, motor 1 pha 1 ngựa. Dưới đây là những thông tin quan trọng về sản phẩm:

1) Ứng dụng motor 220V 750W 0.75kw 1Hp

Motor điện 1 pha 1hp 0.75kw tiêu chuẩn Nhật Bản, chất lượng Quốc Tế được dùng với nhiều loại máy như:

• Máy nén khí nhỏ hoặc máy nén khí gia đình để cung cấp sức ép để thổi hơi hoặc sử dụng trong các công việc cần sức ép khác.
• Máy bơm nước nhỏ cấp nước gia đình hoặc thoát nước.
• Máy cắt cỏ để cắt cỏ trong khu vườn hoặc sân vườn nhỏ.
• Máy gia công gỗ như máy chà nhám, máy đục lỗ, máy chạy dây, hoặc máy cưa gỗ nhỏ.
• Ứng dụng công nghiệp nhẹ: máy nén khí nhỏ, máy ép nhựa nhỏ, máy chế biến thực phẩm nhỏ,...

2) Ưu điểm motor 1hp 220v 0.75kw

• Tiết kiệm điện, an toàn hơn motor thường, có rơ le bảo vệ
• Khuôn vỏ bền dày, lắp đặt được mọi tư thế khó
• Dây đồng cao cấp, chịu nhiệt cấp F
• Công nghệ Châu Âu, xuất khẩu 75 nước.
• Đa dạng kiểu thiết kế và lắp đặt như: mặt bích, chân đế, mặt bích - chân đế
• Thiết kế nhỏ gọn, dễ di chuyển và lắp đặt

3) Cấu tạo motor 0.75kw 1Hp 1 pha

Motor 1 pha 0.75kW (1HP) thường được sử dụng trong các ứng dụng gia đình và nhỏ. Dưới đây là một cấu tạo cơ bản của động cơ 1 pha 1 ngựa:

• Stator (Phần tĩnh): Cấu tạo gồm 1 lõi từ và các cuộn dây cách điện. Trong đó, mỗi cặp cuộn dây được đặt vuông góc 90 độ để tạo từ trường quay. Cuộn dây được nối với nguồn điện 1 pha 220V để cấp điện năng tạo từ trường.
• Rotor (Phần quay): Có cấu tạo "lồng sóc" với các thanh dẫn điện xung quanh, đặt bên trong stator. Khi động cơ hoạt động, staotr tạo từ trường tác động lên làm quay Rotor.
• Nắp đậy và vỏ bảo vệ: Có nhiệm vụ cố định, bảo vệ các bộ phận bên trong động cơ khỏi va đập cũng như bụi bẩn, nước,...
• Bộ kích từ: thường là tụ khởi động và tụ chuyển đổi để hỗ trợ hoạt động của motor an toàn và hiệu quả hơn.
• Bộ phận khác: cầu chì bảo vệ quá tải, công tắc bật tắt, bộ điều khiển, hệ thống làm mát,...

4) Thông số kỹ thuật motor 0.75kw 1Hp 220V

• Dòng điện: 1 pha 220v, 50Hz dân dụng
• Thiết kế đa dạng: chân đế, mặt bích, trục ra vuông góc
• Gồm loại tải thường và tải nặng
• Động cơ quấn đồng cao cấp, công nghệ Úc - Đức
• Đạt tiêu chuẩn chất lượng châu Âu
• Bảo hành 24 tháng chính hãng

5) Phân loại motor 1 pha 0.75kw 1Hp

a) Mô tơ 1HP 220V 0.75kw 1 pha chân đế 4 pole

Thông số kỹ thuật:

• Loại YL: đường kính trục:  19 mm. Mã: YL-802-0.75kw 4 pole 220v (khung số 1 - motor YL)
• Loại YC: đường kính trục: 24 mm. Mã: YC-90L2-0.75kw 4 pole 220v (khung số 2 - motor YC)

• Công suất thực tế:  motor 4 cực 4 pole 1hp 0.75kw 1 ngựa
• Tốc độ thiết kế trong sản xuất: 1400 - 1450 - 1500 vòng/phút
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: chân đế
• Trọng lượng:
  • Loại YL tải thường: 11kg
  • Loại YC tải nặng: 16kg
• Mã vỏ:
  • Loại YL tải thường:  80M2
  • Loại YC tải nặng: 90L2
• Dòng ampe định mức:
  • Loại YL tải thường:  5 ampe
  • Loại YC tải nặng: 6.9 - 7.3 ampe
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
• Máy chạy êm, ít tiếng ồn, độ rung thấp
• Vòng bi bạc đạn lớn siêu bền

Bản vẽ kỹ thuật:

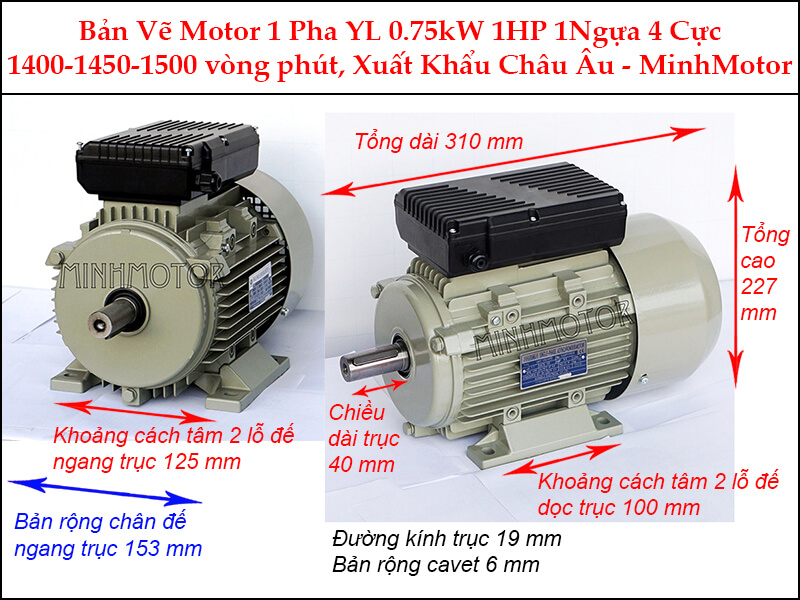

• Loại YL: trọng lượng 11kg. Mã: YL-80M2-1HP 4 pole 220v (khung hình số 1)
• Loại YC: trọng lượng 16kg. Mã: YC-90L2-1HP 4 pole 220v (khung hình số 2)

• Sản phẩm chất lượng cao sản xuất bởi tập đoàn Parma GL
• Động cơ quấn đồng cao cấp, nhập khẩu 100%
• Có chứng nhận chất lượng quốc tế đầy đủ CO, CQ
• Hệ số chống bụi chống nước:  IP55    .
• Khả năng chịu nhiệt: dây đồng cấp F

b) Mô tơ 1HP 220V 0.75kw 1 pha chân đế 2pole

Thông số kỹ thuật:

• Loại YL: Đường kính cốt trục:  19mm. Mã: YL-801-0.75kw 2 pole 220v (khung hình 1)
• Loại YC: Đường kính cốt trục:  24mm. Mã: YC-90L1-0.75kw 2  pole 220v (khung hình 2)

• Công suất thực tế:  motor 2 cực 2 pole 1hp 0.75kw 1 ngựa
• Tốc độ thiết kế trong sản xuất: 2800 - 2900 - 3000 vòng/phút
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: chân đế
• Trọng lượng:
  • Loại YL tải thường: 12.2kg
  • Loại YC tải nặng: 14kg
• Mã vỏ:
  • Loại YL tải thường:  80M1
  • Loại YC tải nặng: 90L1
• Dòng ampe định mức:
  • Loại YL tải thường:  5 ampe
  • Loại YC tải nặng: 6.1 ampe
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
• Máy chạy êm, ít tiếng ồn, độ rung thấp
• Sản xuất theo công nghệ Úc - Đức
• Dây đồng cao cấp, siêu tiết kiệm điện
• Chạy được điện áp yếu

Bản vẽ kỹ thuật:

• Loại YL: cân nặng 12.2kg. Mã: YL-801-1HP 2 pole 220v (Hình số 1)
• Loại YC: cân nặng 14kg. Mã YC-90L1-1HP 2 pole 220v (Hình số 2)

• Sản phẩm chất lượng cao sản xuất bởi tập đoàn Parma GL
• Động cơ quấn đồng cao cấp, nhập khẩu 100%
• Có chứng nhận chất lượng quốc tế đầy đủ CO, CQ
• Hệ số chống bụi chống nước:  IP55    .
• Khả năng chịu nhiệt: dây đồng cấp F

c) Mô tơ 1Hp 220v 0.75kw mặt bích 4 pole

Thông số kỹ thuật:

• Loại YL : Đường kính mặt bích: 200. Đường kính trục: 19mm (khung số 1)
• Loại YC : Đường kính mặt bích: 200. Đường kính trục: 24mm (khung số 2)

• Công suất thực tế:  motor 4 cực 4 pole 1hp 0.75kw 1 ngựa
• Tốc độ thiết kế trong sản xuất: 1400 - 1450 - 1500 vòng/phút
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: mặt bích
• Trọng lượng:
  • Loại YL tải thường: 11kg
  • Loại YC tải nặng: 16kg
• Mã vỏ:
  • Loại YL tải thường:  80M2
  • Loại YC tải nặng: 90L2
• Dòng ampe định mức:
  • Loại YL tải thường: 5 ampe
  • Loại YC tải nặng: 6.9 -7.3 ampe
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
• Máy chạy êm, ít tiếng ồn, độ rung thấp
• Sản xuất theo công nghệ Úc - Đức
• Dây đồng cao cấp, siêu tiết kiệm điện
• Chạy được điện áp yếu

Bản vẽ kỹ thuật:

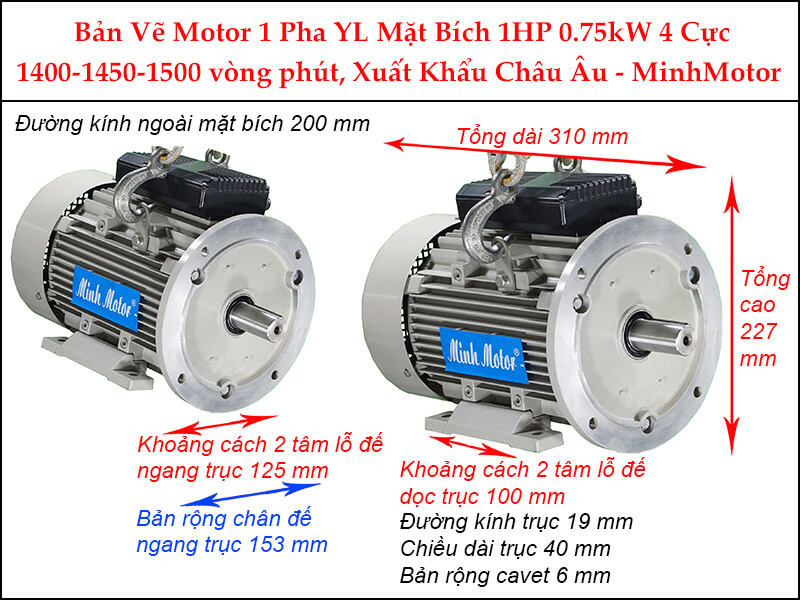

• Loại YL: cân nặng 11kg. Mã 80M2-YL (khung hình 1)
• Loại YC: cân nặng 16kg. Mã 90L2-YC (khung hình 2)

• Sản phẩm chất lượng cao sản xuất bởi tập đoàn Parma GL
• Động cơ quấn đồng cao cấp, nhập khẩu 100%
• Có chứng nhận chất lượng quốc tế đầy đủ CO, CQ
• Hệ số chống bụi chống nước:  IP55
• Khả năng chịu nhiệt: dây đồng cấp F

Chất lượng motor 1 pha MinhMotor chứng chỉ chất lượng quốc tế

d) Mô tơ 1HP 0.75kw 1HP mặt bích 2pole

Thông số kỹ thuật:

• Loại YL : Đường kính trục: 19mm. Đường kính mặt bích: 200. (Khung hình số 1)
• Loại YC : Đường kính trục: 24mm. Đường kính mặt bích: 200. (Khung hình số 2)

• Công suất thực tế:  motor 2 cực 2 pole 1hp 0.75kw 1 ngựa
• Tốc độ thiết kế trong sản xuất: 2800 - 2900 - 3000 vòng/phút
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: mặt bích
• Trọng lượng:
  • Loại YL tải thường: 12.2kg
  • Loại YC tải nặng: 14kg
• Mã vỏ:
  • Loại YL tải thường:  80M1
  • Loại YC tải nặng: 90L1
• Dòng ampe định mức:
  • Loại YL tải thường: 5 ampe
  • Loại YC tải nặng: 6.1 ampe
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
• Máy chạy êm, ít tiếng ồn, độ rung thấp
• Sản xuất theo công nghệ Úc - Đức
• Dây đồng cao cấp, siêu tiết kiệm điện
• Chạy được điện áp yếu

Bản vẽ kỹ thuật:

• Loại YL: trọng lượng 12.2kg. Mã 80M1 YL (khung số 1)
• Loại YC: trọng lượng 14kg. Mã 90L1 YC (khung số 2)

• Sản phẩm chất lượng cao sản xuất bởi tập đoàn Parma GL
• Động cơ quấn đồng cao cấp, nhập khẩu 100%
• Có chứng nhận chất lượng quốc tế đầy đủ CO, CQ
• Hệ số chống bụi chống nước:  IP55    .
• Khả năng chịu nhiệt: dây đồng cấp F

Video chất lượng Motor 1 Pha, Xuất Khẩu Châu Âu Minhmotor

Chứng chỉ chất lượng quốc tế

e) Motor 0.75kw 220v 1 pha 1Hp tốc độ chậm

Loại 1: Motor 1 pha 0.75kw 1Hp quay chậm loại chân đế

• Đường kính cốt trục ra 28mm
• Mã hàng: 0.75kw 1Hp GHC 28
• Tốc độ trục ra quay từ 280 vòng đến dưới 12 vòng/phút
• Rãnh cavet: 8mm

• Công suất thực tế:  motor 1hp 0.75kw 1 ngựa
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: chân đế GHC 28
• Dòng ampe định mức:: 4.87 ampe
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
• Máy chạy êm, ít tiếng ồn, độ rung thấp
• Khuôn vỏ đúc kiểu Đài Loan - Taiwan
• Sản xuất theo công nghệ Úc - Đức
• Dây đồng cao cấp, siêu tiết kiệm điện
• Chạy được điện áp yếu
• Mỡ làm mát nhập từ Nhật, trục chống rỉ bền như Inox
• Quy trình sản xuất bánh răng từ dây truyền tự động của Đức

Loại 2: Motor 1 pha 1Hp 0.75kw tốc độ chậm kiểu mặt bích

• Đường kính cốt trục ra 28mm
• Mã hàng: 0.75kw 1Hp GVC 28

• Công suất thực tế:  motor 1hp 0.75kw 1 ngựa
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: chân đế GVC 28
• Dòng ampe định mức:: 4.87 ampe
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Lực momen lớn, phù hợp với các máy móc xuất khẩu châu Âu
• Khuôn vỏ đúc kiểu Đài Loan - Taiwan
• Sản xuất theo công nghệ Úc - Đức
• Dây đồng cao cấp, siêu tiết kiệm điện
• Chạy được điện áp yếu
• Mỡ làm mát nhập từ Nhật, trục chống rỉ bền như Inox
• Quy trình sản xuất bánh răng từ dây truyền tự động của Đức

f) Motor 220v 0.75kw 1Hp 1 pha trục ra vuông góc

Loại 1: Động cơ 1 pha 1 ngựa 0.75kw 1Hp Trục ra vuông góc, cốt vào phía trên

• Đường kính cốt ra: 28mm
• Gắn với hộp số bánh vít WPDS size 70
• Rãnh cavet: 6mm
• Đường kính mặt bích: 200mm
• Đường kính trục ra: 28mm
• Đường kính trục vào: 19mm
• Tỷ số truyền: từ 60 - 10
• Tốc độ trục ra: từ 23 - 140

• Công suất thực tế:  motor 1hp 0.75kw 1 ngựa
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: trục ra vuông góc, cốt vào phía trên
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Hộp giảm tốc trục vít Đài Loan - Taiwan
• Cấu tạo từ bánh răng đồng thau hợp kim siêu bền
• Vòng bi bạc đạn cao cấp, chân đế dày, chịu lực

Loại 2: Động cơ 1 pha 1Hp 0.75kw Trục ra vuông góc, trục vào phía dưới

• Đường kính cốt ra: 28mm
• Đường kính bích vào: 200mm
• Lắp với hộp chỉnh tốc WPDA size 70
• Rãnh cavet: 7mm
• Tỷ số truyền: 60 - 10
• Tốc độ trục ra: 23 - 140

• Công suất thực tế:  motor 1hp 0.75kw 1 ngựa
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: trục ra vuông góc, cốt vào phía trên
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Hộp giảm tốc trục vít Đài Loan - Taiwan
• Cấu tạo từ bánh răng đồng thau hợp kim siêu bền
• Vòng bi bạc đạn cao cấp, chân đế dày, chịu lực

Loại 3: Motor 1 pha 0.75kw 1Hp trục ra vuông góc, hộp số xoay 360 độ

• Đường kính cốt ra: 25mm
• Lắp với hộp mang tải NMRV size 63

• Công suất thực tế:  motor 1hp 0.75kw 1 ngựa
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: trục ra vuông góc, hộp số xoay 360 độ
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Motor xuất khẩu châu Âu, siêu tiết kiệm điện
• Hộp giảm tốc công nghệ Italia, vòng bi cao cấp
• Phớt chắn dầu SKF thương hiệu Nhật Bản

g) Motor 0.75Kw 1Hp 220v gắn hộp số mặt bích tròn

• Đường kính trục ra: 25mm
• Mã hộp số mặt bích XLD2
• Đường kính ngoài mặt bích 180 mm
• Tổng dài: 535mm
• Lỗ mặt bích: 12mm
• Đường kính ngoài mặt bích: 180mm
• Đường kính bích trong: 130mm

• Công suất thực tế:  motor 1hp 0.75kw 1 ngựa
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: mặt bích tròn
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Chân đế motor có thể tháo rời, hộp đấu điện quay mọi hướng tùy ý
• Dòng ampe định mức: 5.05 ampe
• Sản xuất theo công nghệ Đài Loan, Nhật Bản
• Motor xuất khẩu châu Âu, siêu tiết kiệm điện
• Hộp giảm tốc công nghệ Italia, vòng bi cao cấp
• Hộp số 1 cấp giảm tốc độ 11 lần tới 87 lần
• Phớt chắn dầu SKF thương hiệu Nhật Bản

h) Motor 1 pha 1HP 0.75kw bơm 220v bơm ly tâm 2900 vòng

• Mã bơm: 1.25DK-24
• Lưu lượng 9 m3/h
• Cột áp ( đẩy cao) : 24m
• Bơm nước tốc độ 2900 vòng/phút.

• Công suất thực tế:  motor 1hp 0.75kw 1 ngựa 750W
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: chân đế
• Loại bơm: bơm ly tâm dân dụng - bơm đầu tròn
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Sản xuất theo công nghệ Đài Loan, Nhật Bản
• Motor xuất khẩu châu Âu, siêu tiết kiệm điện
• Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE, ISO 9001
• Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.

i) Động cơ 1 pha 1HP 0.75kw bơm 220v bơm cao áp 2 pole

• Cột áp (đẩy cao) cao nhất : 53m
• Lưu lượng bơm được 3.2 m3/h
• Mã bơm: TGP750 0.75kw
• Đầu hút nước đường kính 2.54 cm
• Đầu xả nước đường kính 2.54 cm

• Công suất thực tế:  motor 1hp 0.75kw 1 ngựa 750W
• Điện áp vận hành: 1 pha 220v
• Tần số lưới điện: 50Hz
• Kiểu lắp đặt: chân đế
• Loại bơm: bơm tăng áp, ngắt tự động
• Có bình tích áp hỗ trợ thêm lực đẩy để nước trong đường ống di chuyển nhanh và mạnh hơn
• Có nắp chống bụi, phớt làm kín
• Tụ đề khởi động, bù công suất khi điện yếu, bảo vệ động cơ khi có sự cố về điện
• Rơ le nhiệt chống cháy, ngắt điện khi lượng nước vào bơm quá nhiều không thể thoát ra
• Hộp cực điện gắn trên động cơ có: tụ đề, tụ ngâm, rơ le nhiệt, nơi đấu điện
• Sản xuất theo công nghệ Đài Loan, Nhật Bản
• Motor xuất khẩu châu Âu, siêu tiết kiệm điện
• Chứng chỉ chất lượng quốc tế: Kiểm định tại hiệp hội quản lý chất lượng Đức, tem mác có chứng nhận CE, ISO 9001
• Chứng chỉ chất lượng tại Việt Nam: Bộ khoa học Việt nam và Tổng cục đo lường đã kiểm định và cấp giấy chứng nhận tiết kiệm điện.

6) Cách đấu nối mô tơ 1hp 0.75kw 1 pha

Dưới đây là hai cách đấu nối phổ biến cho động cơ một pha: đấu nối động cơ một pha với công tắc dễ đảo và đấu nối động cơ một pha với capacitor (tụ khởi động).

a) Đấu nối động cơ một pha với công tắc dễ đảo

• Bước 1: Kết nối một đầu cuộn dây chính và một đầu cuộn dây khởi động của motor với một đầu của công tắc dễ đảo.
• Bước 2: Kết nối đầu còn lại của cuộn dây chính với một đầu nguồn điện (phụ thuộc vào loại nguồn điện, có thể là dây dương hoặc dây âm).
• Bước 3: Kết nối đầu còn lại của cuộn dây khởi động với đầu còn lại của nguồn điện.
• Bước 4: Kết nối đầu còn lại của công tắc dễ đảo với đầu còn lại của nguồn điện.

Khi công tắc dễ đảo được đặt ở vị trí một, cuộn dây khởi động được kết nối với nguồn điện và motor sẽ khởi động. Khi công tắc dễ đảo được đặt ở vị trí hai, cuộn dây khởi động sẽ bị ngắt và motor sẽ dừng.

b) Đấu nối động cơ một pha với capacitor (tụ khởi động):

• Bước 1: Kết nối một đầu của cuộn dây chính với một đầu của capacitor.
• Bước 2: Kết nối đầu còn lại của cuộn dây chính với đầu nguồn điện (dây dương hoặc dây âm, tùy thuộc vào loại nguồn điện).
• Bước 3: Kết nối đầu còn lại của capacitor với đầu còn lại của nguồn điện.

Khi nguồn điện được cấp vào, capacitor tạo ra một pha chuyển động khởi động, giúp motor bắt đầu quay. Sau khi motor đã khởi động, capacitor sẽ giữ động cơ hoạt động ổn định.

Chi tiết cách đấu tụ cho động cơ 1 pha 750W 1hp 0.75kw mời bạn đọc tham khảo video dưới đây.

7) Cách bảo dưỡng mô tơ 1hp 0.75kw 1 pha
