Motor Điện 1 Pha 3HP 2.2Kw

1.740 reviews

Motor điện 1 pha 3HP 2.2kw là động cơ điện 1 pha 3HP 2.2kw điện áp 220v (điện dân dụng). Một số vùng gọi là motor kéo 3 ngựa 220v. Dưới đây là những thông tin quan trọng về sản phẩm:

1) Ứng dụng motor 1 pha 3HP 2.2kw

Motor 3 ngựa 1 pha (Công suất 2.2kw) Được dùng nhiều trong các lĩnh vực:

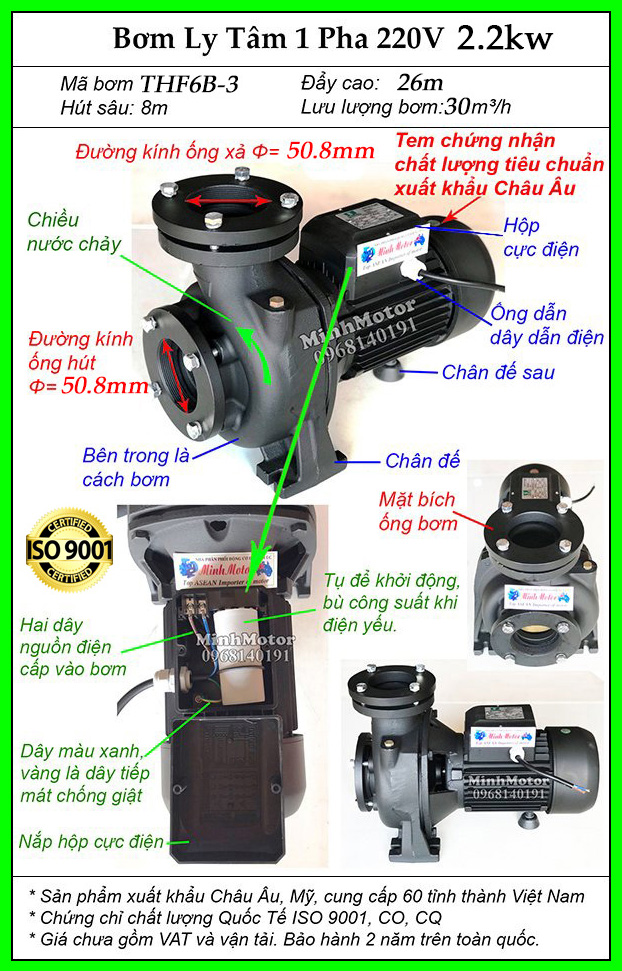

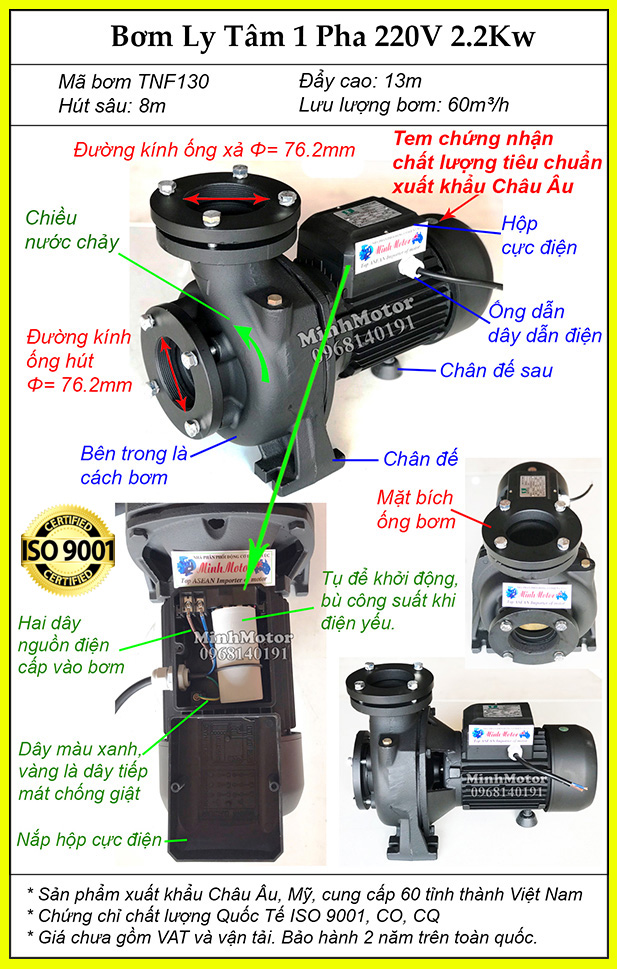

  • Gia dụng: Máy bơm nước, bơm hút bùn thải, quạt gia đình
  • Máy sản xuất: máy tiện, máy cắt, máy cán kim loại
  • Máy ép nước trái cây, máy cắt, khuấy trộn nguyên liệu
  • Máy nén khí để rửa phụt xe, cấp hơi trong sản xuất
  • Nông nghiệp: Máy cày, máy gặt, máy sục khí oxy

2) Ưu điểm motor 1 pha 3hp 2.2kw xuất khẩu Châu Âu

Các ưu điểm nổi trội của motor 3 ngựa 1 pha như sau:

  • Motor 1 pha 2.2kW 3HP có dây đồng cao cấp, chạy được điện yếu 190v-210v
  • Tiết kiệm điện, an toàn hơn motor thường, có rơ le bảo vệ
  • Khuân vỏ bền dày, lắp đặt được mọi tư thế khó
  • Dây đồng dày, cao cấp
  • Công nghệ Châu Âu, xuất khẩu tới 75 nước

Động Cơ Điện 1 Pha 2.2Kw 3HP 3 ngựa 4 Cực

3) Cấu tạo motor 1 pha 3HP 2.2kw

Motor điện 1 pha 3HP 2.2kW có cấu tạo như sau:

  • Stator (phần cố định): bao gồm một lõi từ chứa các kẹp cuộn dây. Cuộn dây được đặt trong các kẹp và được cách điện để tránh sự va chạm giữa các cuộn dây và lõi từ. Nhiệm vụ của stor là cung cấp từ trường quay khi nhận điện năng từ nguồn 1 pha 220v.
  • Rotor (phần quay): Được thiết kế ở dạng lồng sóc với các thanh dẫn điện. Rotor nằm bên trong và chịu tác động của từ trường do Stator tạo ra, khiến bộ phận này quay.
  • Vỏ động cơ: Thường được làm bằng thép hoặc gang, nhôm chắc chắn để bảo vệ các bộ phận bên trong.
  • Các vật liệu cách điện, cách nhiệt: Thiết kế nằm giữa các thành phần của máy để ngăn ngừa tương tác điện, cháy nổ hoặc hỏa hoạn
  • Bộ phận an toàn: rơ le nhiệt, cầu chì, công tắc tự động,...
  • Bộ phận điều khiển: công tắc điều khiển, công tắc đảo mạch, bộ điều khiển điện tử,...

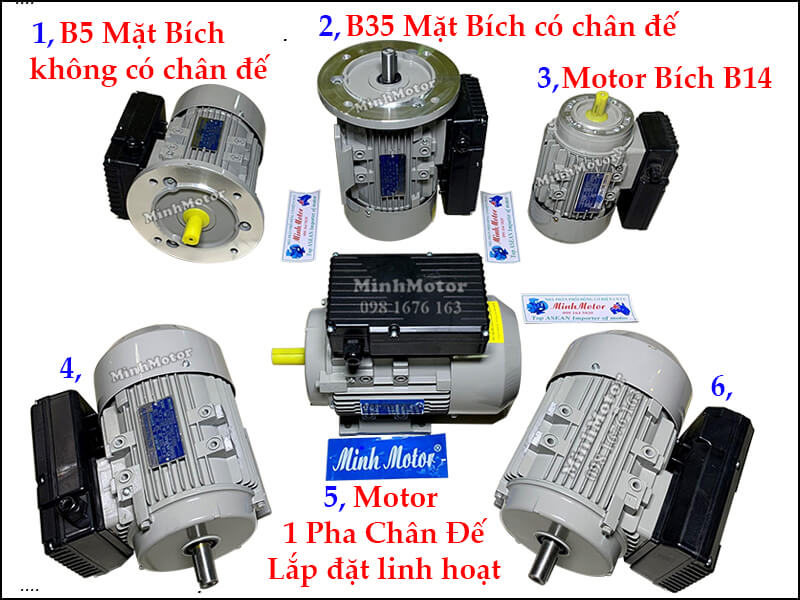

4) Phân loại motor 1 pha 3HP 2.2kw

a) Motor 3 ngựa 1 pha 2.2kw chân đế

Loại 1: Motor 3Hp 1 pha 2.2kw chân đế 4 pole

Thông số kỹ thuật:

  • Loại YL: đường kính trục:  28 mm. Mã: YL-100L1-2.2kw 4 pole 220v (khung số 1 - motor YL)
  • Loại YC: đường kính trục: 28 mm. Mã: YC-112L-2.2kw 4 pole 220v (khung số 2 - motor YC)

Bạn có thể xem hình sau để biết rõ hơn về motor 3 ngựa 1 pha YL-YC.

Motor 3Hp 1 pha 2.2kw chân đế

Đặc điểm:

  • Lực momen lớn, phù hợp với các máy móc xuất khẩu Châu Âu
  • Chạy êm, độ rung và tiếng ồn vận hành thấp
  • Vòng bi bạc đạn lớn hơn
  • Là dòng motor 1 pha 1.5kW 2HP chuyên tải, to hơn, khỏe hơn thông thường
  • Sản xuất trên dây chuyền công nghệ Úc - Đức, siêu tiết kiệm điện

Bản vẽ kỹ thuật:

  • Loại YL: trọng lượng 21kg. Mã: YL-100L1-3HP 4 pole 220v  (khung hình số 1)
  • Loại YC: trọng lượng 30kg. Mã YC-112L-3HP 4 pole 220v (khung hình số 2)

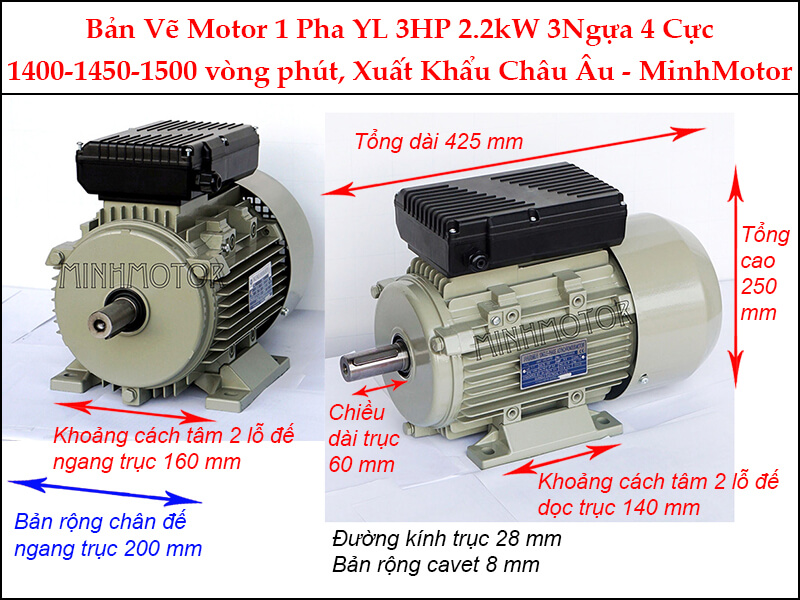

Bản vẽ motor 1 pha 3Hp 2.2kw chân đế

Loại 2: Động cơ 1 pha 2.2kw 3HP chân đế 2 pole

Thông số kỹ thuật:

  • Loại YL: đường kính cốt trục:  24mm. Mã: YL-90L2-2.2kw 2 pole 220v (khung hình 1 - motor YL)
  • Loại YC: đường kính cốt trục:  28mm. Mã: YC-100L2-2.2kw 2 pole 220v (khung hình 2 - motor YC)

Motor 2hp 220v 1.5kw 1 pha chân đế 2 pole

Đặc điểm:

  • Hai phân loại tải thường và tải nặng cho người dùng lựa chọn
  • Lực momen lớn, phù hợp với các máy công nghiệp lớn
  • Vòng bi bạc đạn siêu bền
  • Vận hành siêu êm, tiết kiệm điện năng

Bản vẽ kỹ thuật:

  • Loại YL: cân nặng 21.8kg. Mã: YL-90L2-3HP 2 pole 220v (Hình số 1)
  • Loại YC: cân nặng 23kg. Mã: YC-100L2-3HP 2 pole 220v (Hình số 2)

Bản vẽ động cơ 1 pha 1.5kw 2hp chân đế

b) Motor 3 ngựa 1 pha 220v 2.2kw mặt bích

Loại 1: Động cơ 1 pha 2.2kw 3Hp mặt bích 4 pole

  • Loại YL : Đường kính mặt bích: 250. Đường kính trục: 28mm (khung số 1)
  • Loại YC : Đường kính mặt bích: 250. Đường kính trục: 28mm (khung số 2)

Motor 1 pha 3Hp 220v 2.2kw mặt bích

Đặc điểm:

  • Động cơ 1 pha chạy điện 220v, 50Hz, có thể chạy điện yếu 200V
  • Động cơ quấn dây đồng cao cấp 100%
  • Công nghệ sản xuất tiên tiến Úc - Đức, đạt tiêu chuẩn châu Âu
  • 2 phân loại tải thường phổ biến và tải nặng siêu khỏe để lựa chọn

Bản vẽ kỹ thuật:

  • Loại YL: cân nặng 21kg. Mã 100L1-YL (khung hình 1)
  • Loại YC: cân nặng 21kg. Mã 112L-YC (khung hình 2)

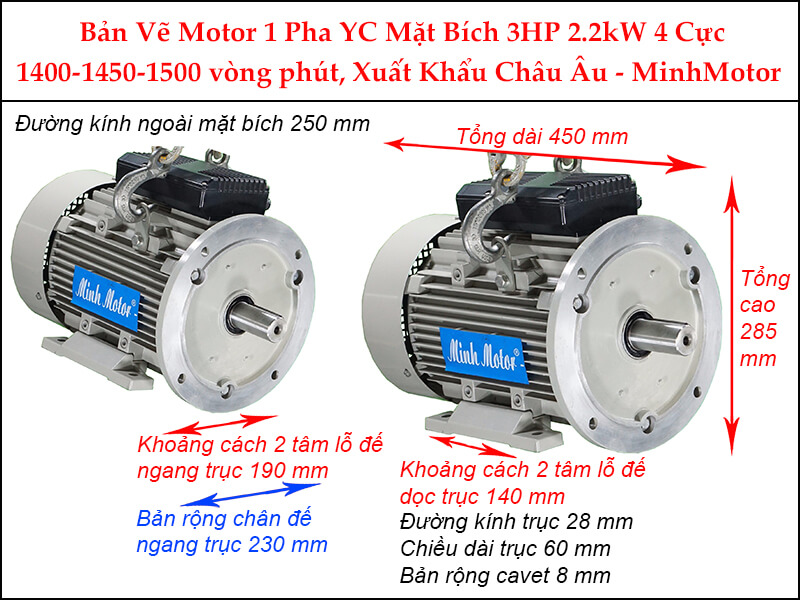

Bản vẽ động cơ 1 pha 2.2kw 3Hp mặt bích

Video chất lượng motor điện 1 pha MinhMotor

Chứng chỉ chất lượng quốc tế

Loại 2: Motor 1 pha 220V 3Hp 2.2kW mặt bích 2 pole

  • Loại YL : Đường kính trục: 24mm. Đường kính mặt bích: 200. (Khung hình số 1)
  • Loại YC : Đường kính trục: 28mm. Đường kính mặt bích: 250. (Khung hình số 2)

Motor 2Hp 220v 1.5kw mặt bích 2900-3000 vòng

Bản vẽ kỹ thuật:

  • Loại YL: trọng lượng 21.8kg. Mã 90L2 YL (khung số 1)
  • Loại YC: trọng lượng 23kg. Mã 100L2 YC (khung số 2)

Bản vẽ motor 1 pha 1.5kw 2hp mặt bích

Video chất lượng motor điện 1 Pha, Xuất Khẩu Châu Âu Minhmotor

Chứng chỉ chất lượng quốc tế

c) Motor 3Hp 220v 2.2kw tốc độ chậm

Loại 1: Motor 1 pha 2.2kw 3Hp quay chậm loại chân đế

  • Đường kính cốt trục ra 40mm
  • Mã hàng motor 3 ngựa 1 pha: 2.2kw 3Hp GHC 40
  • Tốc độ trục ra quay từ 270 vòng đến dưới 12 vòng/phút

Motor 3Hp 220v 2.2kw tốc độ chậm

Loại 2: Motor 1 pha 3Hp 2.2kw tốc độ chậm kiểu mặt bích

  • Đường kính cốt trục ra 40mm
  • Mã hàng: 2.2kw 3Hp GVC 40

b) Motor 1 pha 3Hp 2.2kw tốc độ chậm kiểu mặt bích

d) Motor 3HP 220v 2.2kw 1 pha trục ra vuông góc

Loại 1: Động cơ 1 pha 2.2kw 3Hp trục ra vuông góc, cốt vào phía trên

  • Đường kính cốt ra: 45mm
  • Gắn với hộp số bánh vít WPDS size 120

Động cơ 1 pha 2.2kw 3Hp Trục ra vuông góc, cốt vào phía trên

Loại 2: Động cơ 1 pha 3Hp 2.2kw Trục ra vuông góc, trục vào phía dưới

  • Đường kính cốt ra: 45mm
  • Đường kính bích vào: 250mm
  • Lắp với hộp chỉnh tốc WPDA size 120

Động cơ 1 pha 3Hp 2.2kw Trục ra vuông góc, trục vào phía dưới

Loại 3: Motor 1 pha 2.2kw 3Hp Trục ra vuông góc, hộp số xoay 360 độ

  • Đường kính cốt ra motor 3 ngựa 1 pha: 35mm
  • Động cơ điện Lắp với hộp mang tải NMRV size 90

Motor 1 pha 2.2kw 3Hp Trục ra vuông góc, hộp số xoay 360 độ

e) Motor 1 pha 2.2kw 3HP trục thẳng

Loại 1: Motor 2.2kw 220v 1 pha hộp số chân đế rời

  • Đường kính trục ra: 40 mm
  • Mã hộp giảm tốc GHM 40
  • Tỷ số truyền: i= 3 đến i=200

Motor 1 pha 2.2kw 3HP trục thẳng

Loại 2: Motor 2.2kw 220v 1 pha 3HP mặt bích

  • Đường kính trục ra: 40mm
  • Mã hộp số mặt bích GVM 40

Motor 1.5kw 220v 1 pha mặt bích

f) Motor 2.2kw 3Hp 220v gắn hộp số mặt bích tròn

  • Đường kính trục ra: 45mm
  • Mã hộp số mặt bích XLD4
  • Đường kính ngoài mặt bích 260mm

Motor 2.2kw 3Hp 220v gắn hộp số mặt bích tròn

5) Cách đấu điện motor 3Hp 220V

Cách đấu điện động cơ điện 3hp 2.2kw 1 pha có thể thay đổi tùy thuộc vào loại động cơ 1 pha cụ thể và yêu cầu của thiết bị điều khiển. Dưới đây là cách đấu điện thông dụng cho động cơ điện 1 pha 3HP / 2.2kW:

  1. Đấu điện động cơ điện 1 pha loại rotor quay tự do (squirrel cage rotor):

    • Kết nối mạch nguồn: Kết nối một đầu của nguồn điện 1 pha (ví dụ: 220V) với một đầu của cuộn dây (dòng điện chính) trên stator. Kết nối đầu còn lại của nguồn điện với một đầu của thanh dẫn dòng (dòng điện phụ) trên stator.
    • Kết nối mạch khởi động: Kết nối một đầu của cuộn dây khởi động (starter winding) trên stator với một đầu của thanh dẫn dòng trên rotor. Kết nối đầu còn lại của cuộn dây khởi động với một đầu của condenser (nếu có).
    • Kết nối mạch điều chỉnh tốc độ: Sử dụng các bộ điều chỉnh tốc độ (như bộ biến tần) nếu bạn muốn điều chỉnh tốc độ quay của động cơ.
  2. Đấu điện động cơ điện 1 pha loại rotor đồng bộ (synchronous rotor):

    • Kết nối mạch nguồn: Kết nối một đầu của nguồn điện 1 pha (ví dụ: 220V) với một đầu của cuộn dây (dòng điện chính) trên stator. Kết nối đầu còn lại của nguồn điện với một đầu của cuộn dây mạch từ (excitation winding) trên stator.
    • Kết nối mạch điều chỉnh tốc độ: Sử dụng các bộ điều chỉnh tốc độ (như bộ biến tần) để điều chỉnh tốc độ quay của động cơ.

Chi tiết cách nối dây điện từ tụ ra đề mời tham khảo video dưới đây:

6) Phương pháp lắp đặt motor 3Hp 220V

Để lắp đặt một động cơ 3Hp 220V, bạn cần tuân theo các bước sau đây:

  • Kiểm tra nguồn điện: Đảm bảo rằng nguồn điện ở địa điểm lắp đặt có thể cung cấp điện áp 220V.
  • Xác định vị trí lắp đặt: Chọn vị trí lắp đặt phù hợp cho động cơ, đảm bảo rằng nó có đủ không gian để hoạt động mà không gây cản trở hoặc nguy hiểm.
  • Lắp đặt vật liệu cơ bản: Tiếp đó, lắp đặt các bộ phận cơ bản của động cơ như giá đỡ, đai kẹp và ống dẫn dây điện. Đảm bảo rằng tất cả các bộ phận được gắn chặt và không bị lỏng.
  • Kết nối dây điện: Kết nối dây điện của động cơ với nguồn điện 220V. Sử dụng dây dẫn phù hợp với công suất và yêu cầu của động cơ.
  • Kiểm tra và bảo vệ: Kiểm tra lại tất cả các kết nối và đảm bảo rằng chúng được thực hiện đúng cách.
  • Thử nghiệm hoạt động: Sau khi lắp đặt, thử nghiệm hoạt động của động cơ để đảm bảo an toàn
