Hộp giảm tốc WPDZ còn gọi là hộp số giảm tốc WPDZ là một trong các loại hộp giảm tốc trục vít được dùng thông dụng nhất.
Sau đây là các thông tin hữu ích nhất về hộp số WPDZ:
1) Ứng dụng hộp giảm tốc WPDZ
Hộp giảm tốc WPDZ thường dùng lắp cho máy nghiền gỗ, máy ép gỗ và các lĩnh vực khác như:
- Thiết kế máy trộn công nghiệp trộn thức ăn, nghiền cám cho gia cầm,...
- Làm băng tải, băng chuyền hàng hóa vật liệu
- Dùng trong máy cán lá thép, máy cắt sắt, cần lực khỏe
- Lắp cho gầu tải, vít tải, xi măng, đá nặng
2) Ưu điểm hộp số giảm tốc WPDZ
- Sử dụng được cho các máy hoặc hệ máy cần tải nặng, momen xoắn cao
- Đa dạng kích thước và chủng loại giúp người dùng dễ dàng lựa chọn loại phù hợp
- Gồm các bánh vít, trục vít, vòng bi,... chế tạo từ vật liệu cao cấp có độ bền cao, vận hành ổn định êm ái
- Độ tin cậy cao, truyền động tốt với tỷ số truyền chính xác
- Được nhiều khách hàng doanh nghiệp tin tưởng dùng trên toàn quốc
3) Cấu tạo hộp số WPDZ
Hộp số giảm tốc WPDZ là một loại hộp giảm tốc kết hợp giữa hệ thống trục vít và hệ thống bánh răng hành tinh. Cấu tạo sản phẩm này gồm các bộ phận sau:
- Trục vào: Trục này được kết nối với động cơ hoặc động cơ điện, nhận tốc độ đầu vào cần giảm tốc.
- Trục ra: Trục ra là trục chịu trách nhiệm truyền chuyển động giảm tốc từ hệ thống bánh răng hành tinh đến máy móc hoặc thiết bị cuối cùng sau khi đã giảm tốc.
- Trục vít: Trục vít là thành phần chính, có cấu tạo gồm các đường răng vít được hình thành trên bề mặt của nó. Trục vít quay sẽ tạo ra chuyển động trục vít.
- Bánh vít: Bánh vít kết nối và tương tác với trục vít. Khi trục vít quay, bánh vít sẽ di chuyển và truyền chuyển động sang hệ thống bánh răng hành tinh.
- Hệ thống bánh răng hành tinh: Là bộ phận tạo ra hiệu ứng giảm tốc.

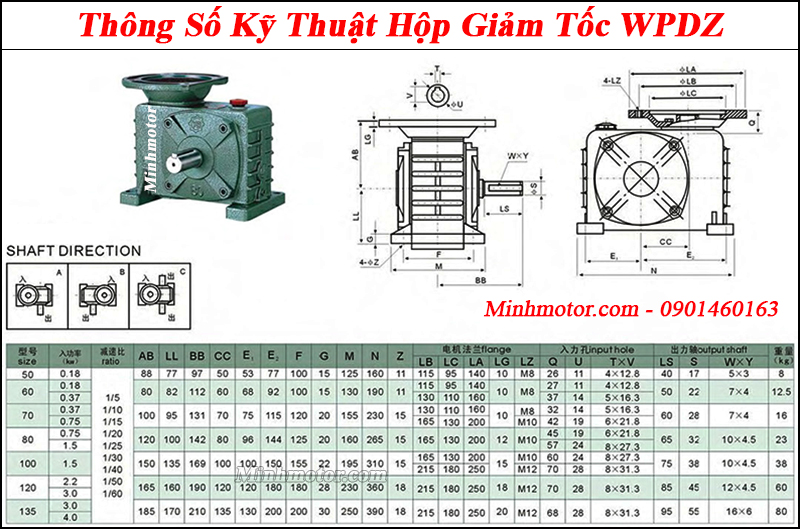

4) Thông số kỹ thuật hộp giảm tốc WPDZ
Hộp giảm tốc trục vít bánh vít WPDZ hay hộp số động cơ WPDZ có tư liệu kỹ thuật như sau:
- Tốc độ trục ra: 23 - 145 vòng/phút( rpm)
- Trục ra vuông góc với trục vào
- Size (model): 60, 70, 80, 100, 120, 135, 155, 175
- Lắp lần lượt với motor: 0.5HP, 1Hp, 2Hp, 3Hp, 5Hp, 7.5Hp, 10Hp, 15Hp
- Tỷ số truyền (ratio): 60, 50, 40, 30, 25, 20, 15, 10
5) Phân loại hộp giảm tốc WPDZ
a) Hộp giảm tốc WPDZ size 60
a1) Hộp giảm tốc WPDZ size 60, lắp motor mã 63, trục vào 11mm, trục ra 22mm
- Đường kính trục vào: 11mm
- Đường kính trục ra: 22mm
- Tổng cao: 162mm
- Tổng dài: 205mm
- Tổng ngang: 230mm
- Hộp giảm tốc động cơ WPDZ size phù hợp lắp motor mã 63 ( 0.12kw 0.16Hp hoặc 0.18kw 0.25Hp 4 pole)
a2) Hộp giảm tốc WPDZ size 60, lắp motor mã 71, trục vào 14mm, trục ra 22mm
- Đường kính trục vào: 14mm
- Đường kính trục ra: 22mm
- Tổng cao: 162mm
- Tổng dài: 213mm
- Tổng ngang: 230mm
- Hộp giảm tốc motor WPDZ size 60 phù hợp lắp motor mã 71 ( 0.37kw 0.5hp 4 pole)
b) Hộp giảm tốc WPDZ size 70
b1) Hộp giảm tốc WPDZ size 70, lắp motor mã 71, trục vào 14mm, trục ra 28mm
- Đường kính trục vào: 14mm
- Đường kính trục ra: 28mm
- Tổng cao: 195mm
- Tổng dài: 257mm
- Tổng ngang: 275mm
- Hộp số motor size 70 WPDZ phù hợp lắp motor mã 71 ( 0.37kw 0.5hp 4 pole)
b2) Hộp giảm tốc WPDZ size 70, lắp motor mã 80, trục vào 19mm, trục ra 28mm
- Đường kính trục vào: 19mm
- Đường kính trục ra: 28mm
- Tổng cao: 195mm
- Tổng dài: 257mm
- Tổng ngang: 275mm
- Hộp số WPDZ size 70 phù hợp lắp motor mã 80( 0.75kw 1hp 4 pole hoặc motor 0.37kw 0.5Hp 4 pole)
c) Hộp giảm tốc WPDZ size 80
c1) Hộp số WPDZ size 80, lắp motor 2hp 1.5kw, trục vào 24mm, trục ra 32mm
- Đường kính trục vào: 24mm
- Đường kính trục ra: 32mm
- Chiều cao hộp số: 220mm
- Tổng dài: 515mm
- Chiều dài trục ra: 65mm
c2) Hộp số WPDZ size 80, lắp motor 1.5hp 1.1kw, trục vào 24mm, trục ra 32mm
- Đường kính trục vào: 24mm
- Đường kính trục ra: 32mm
- Chiều cao hộp số: 220mm
- Tổng dài: 485mm
- Chiều dài trục ra: 65mm
c3) Hộp số WPDZ size 80, lắp motor mã 80, trục vào 19mm, trục ra 32mm
- Đường kính trục vào: 19mm
- Đường kính trục ra: 32mm
- Tổng cao: 220mm
- Tổng dài: 278mm
- Tổng ngang: 290mm
- Hộp số WPDZ size 80 phù hợp lắp motor mã 80( 0.75kw 1hp 4 pole hoặc motor 0.37kw 0.5Hp 4 pole)
c4) Hộp số WPDZ size 80, lắp motor mã 90, trục vào 24mm, trục ra 32mm
- Đường kính trục vào: 24mm
- Đường kính trục ra: 32mm
- Tổng cao: 220mm
- Tổng dài: 278mm
- Tổng ngang: 290mm
- Hộp số WPDZ size 80 thường lắp motor mã 90 (1.5kw, 1.1kw tốc độ 4 pole hoặc 0.75kw 6 pole)
d) Hộp giảm tốc WPDZ size 100
d1) Hộp giảm tốc WPDZ size 100, lắp motor mã 90, trục vào 24mm, trục ra 38mm
- Đường kính trục vào: 24mm
- Đường kính trục ra: 38mm
- Tổng cao: 285mm
- Tổng dài: 282mm
- Tổng ngang: 345mm
- Hộp số giảm tốc WPDZ size 100 thường lắp motor mã 90 (1.5kw, 1.1kw tốc độ 4 pole hoặc 0.75kw 6 pole)
d2) Hộp giảm tốc WPDZ size 100, lắp motor mã 90, trục vào 28mm, trục ra 38mm
- Đường kính trục vào: 28mm
- Đường kính trục ra: 38mm
- Tổng cao: 285mm
- Tổng dài: 332mm
- Tổng ngang: 345mm
- Hộp giảm tốc WPDZ size 100 thường lắp motor mã 90 (1.5kw, 1.1kw tốc độ 4 pole hoặc 0.75kw 6 pole)
e) Hộp giảm tốc WPDZ size 120, trục vào 28mm, trục ra 45mm
- Đường kính trục vào: 28mm
- Đường kính trục ra âm: 45mm
- Tổng cao: 325mm
- Tổng dài: 352mm
- Tổng ngang: 400mm
- Hộp số giảm tốc WPDZ size 120 thích hợp lắp mô tơ mã 100(2.2kw, 3kw 4 cực 4 pole hoặc mô tơ 1.5kw 6 pole)
f) Hộp giảm tốc WPDZ size 135, trục vào 28mm, trục ra 55mm
- Đường kính trục vào: 28mm
- Đường kính trục ra âm: 55mm
- Tổng cao: 355mm
- Tổng dài: 362mm
- Tổng ngang: 440mm
- Hộp giảm tốc trục vít WPDZ size 120 thích hợp lắp mô tơ mã 100(2.2kw, 3kw 4 cực 4 pole hoặc mô tơ 1.5kw 6 pole)
6) Cách lựa chọn hộp giảm tốc WPDZ
Các yếu tố cần quan tâm khi lựa chọn hộp số WPDZ:
- Động cơ cần giảm tốc: Có công suất bao nhiêu, momen xoắn, kết cấu kết nối thế nào,...
- Hệ thống truyền động hoặc máy cần lắp hộp giảm tốc: Cần công suất bao nhiêu, tải thế nào, kết cấu kết nối ra sao,...
- Tính toán tỷ số truyền phù hợp dựa trên công suất ra và công suất vào
- Chọn kích thước trục vào, trục ra, loại hộp giảm tốc WPDZ phù hợp với hệ thống
- Lựa chọn loại hộp giảm tốc WPDZ của thương hiệu uy tín, chất lượng tốt, trọng lượng và kích thước phù hợp với ứng dụng
- Chi phí và hiệu quả: Xem xét mức giá và hiệu quả của hộp giảm tốc, bao gồm giá trị tổng thể và chi phí vận hành.
Quý khách cần mua hộp giảm tốc WPDZ hãy liên hệ ngay với chúng tôi qua số điện thoại 0901460163
