Motor điện 3 pha 950HP 710kW Parma (động cơ điện 710kW 950 ngựa, điện áp 380V/660V) là động cơ không đồng bộ rotor lồng sóc công suất lớn, vỏ gang khung 450, dùng kéo bơm nước, quạt hút, máy nén khí, máy nghiền và các dây chuyền công nghiệp nặng. Bản 4 cực Y3-450-4 quay khoảng 1.485 vòng/phút, dòng định mức khoảng 1.247 A ở 380V, mô-men định mức khoảng 4.565 Nm, trục 130 mm.
Ngoài bản 4 cực còn có bản 6 cực khoảng 990 vòng/phút (trục 140 mm). Motor đấu tam giác ở lưới 380V, đấu sao ở lưới 660V, tần số 50Hz, cấp bảo vệ IP55, cách điện cấp F, hiệu suất theo chuẩn IE2/IE3, kiểu lắp chân đế B3.
Mục lục
1. Ứng dụng Motor Điện 3 Pha 950Hp 710Kw
Dưới đây là một số ví dụ về ứng dụng phổ biến của motor 710 kw 3 pha:
- Được sử dụng trong các ngành công nghiệp như thép, xi măng, hoá chất, khai thác mỏ và chế biến nông sản. Chúng thường được dùng để vận hành các máy móc nặng, như bơm, quạt, máy nghiền, máy kéo, máy cưa, máy nén, máy trộn, máy nâng, và máy sản xuất các sản phẩm công nghiệp.
- Được sử dụng trong các hệ thống vận chuyển công cộng, như đường sắt, tàu điện, hệ thống đường ống dẫn dầu, đường ống chuyển hóa chất, cẩu trục, cẩu tháp, và các hệ thống vận chuyển hàng hóa trong các cảng biển lớn.
- Có công suất cao được sử dụng để vận hành các cánh quạt. Ngoài ra, chúng cũng có thể được sử dụng trong các nhà máy điện hạt nhân, nhà máy điện than, nhà máy điện nhiệt, và các dự án năng lượng mặt trời quy mô lớn.
- Được dùng để cung cấp năng lượng cho máy nén khí trong các nhà máy sản xuất, xưởng gia công, hệ thống điều hòa không khí công nghiệp và các ứng dụng liên quan đến khí nén.
- Được sử dụng làm động cơ cho máy phát điện trong các ứng dụng công nghiệp, thương mại hoặc dự phòng.
2. Ưu điểm Motor Điện 3 Pha 950Hp 710Kw
Dưới đây là một số ưu điểm chính của motor 950 HP 3 pha:
- Hiệu suất cao hơn so với motor điện một pha. Điều này đồng nghĩa với việc motor 3 pha sử dụng năng lượng điện một cách hiệu quả hơn và giảm thiểu tổn thất năng lượng. Việc có hiệu suất cao cũng giúp giảm chi phí vận hành và tiết kiệm năng lượng.
- Được thiết kế và chế tạo để hoạt động ở công suất lớn và thời gian dài. Chúng có khả năng chịu tải cao, chịu được điện áp và tải biến đổi, và thường có tuổi thọ dài hơn so với motor điện một pha. Điều này giúp giảm thiểu thời gian dừng máy và chi phí bảo trì.
- Điều khiển tốt và phù hợp với nhiều ứng dụng. Chúng có thể điều chỉnh tốc độ quay bằng cách sử dụng biến tần hoặc điều khiển từ xa. Điều này rất hữu ích trong các ứng dụng đòi hỏi sự điều chỉnh linh hoạt của tốc độ hoặc mô-men xoắn.
- Được thiết kế để chịu được mô-men xoắn và công suất lớn. Với vật liệu và cấu trúc chắc chắn, chúng có khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt và chịu được các tác động vật lý và điện từ.
- Có thể được sử dụng trong nhiều ngành công nghiệp và ứng dụng khác nhau như sản xuất, vận chuyển, năng lượng tái tạo và máy móc công nghiệp
3. Thông số kỹ thuật Motor Điện 3 Pha 950Hp 710Kw
Tốc độ thông dụng của motor điện 3 pha 950Hp 710kw có hai tốc độ: 4 cực khoảng 1450 – 1500 vòng/phút và 6 cực khoảng 960 – 1000 vòng/phút
4. Phân loại Motor Điện 3 Pha 950Hp 710Kw
a. Motor điện 3 pha 710kw chân đế, 4 Pole
- Đường kính cốt trục động cơ 950 HP 3 pha: 130 mm
- Mã hàng: Y3-450-4
- Tốc độ: 1400 – 1450 – 1500 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 450 mm
- Tổng dài: 2200 mm, Tổng cao: 1380 mm
- Chiều dài chân đế: 1300 mm, Rãnh cavet: 32 mm
- Khoảng cách tâm 2 lỗ đế dọc trục: 1000 mm
- Dòng điện định mức = 718 A (đấu sao 660V; ở 380V khoảng 1247 A), đường kính lỗ đế K: 42 mm

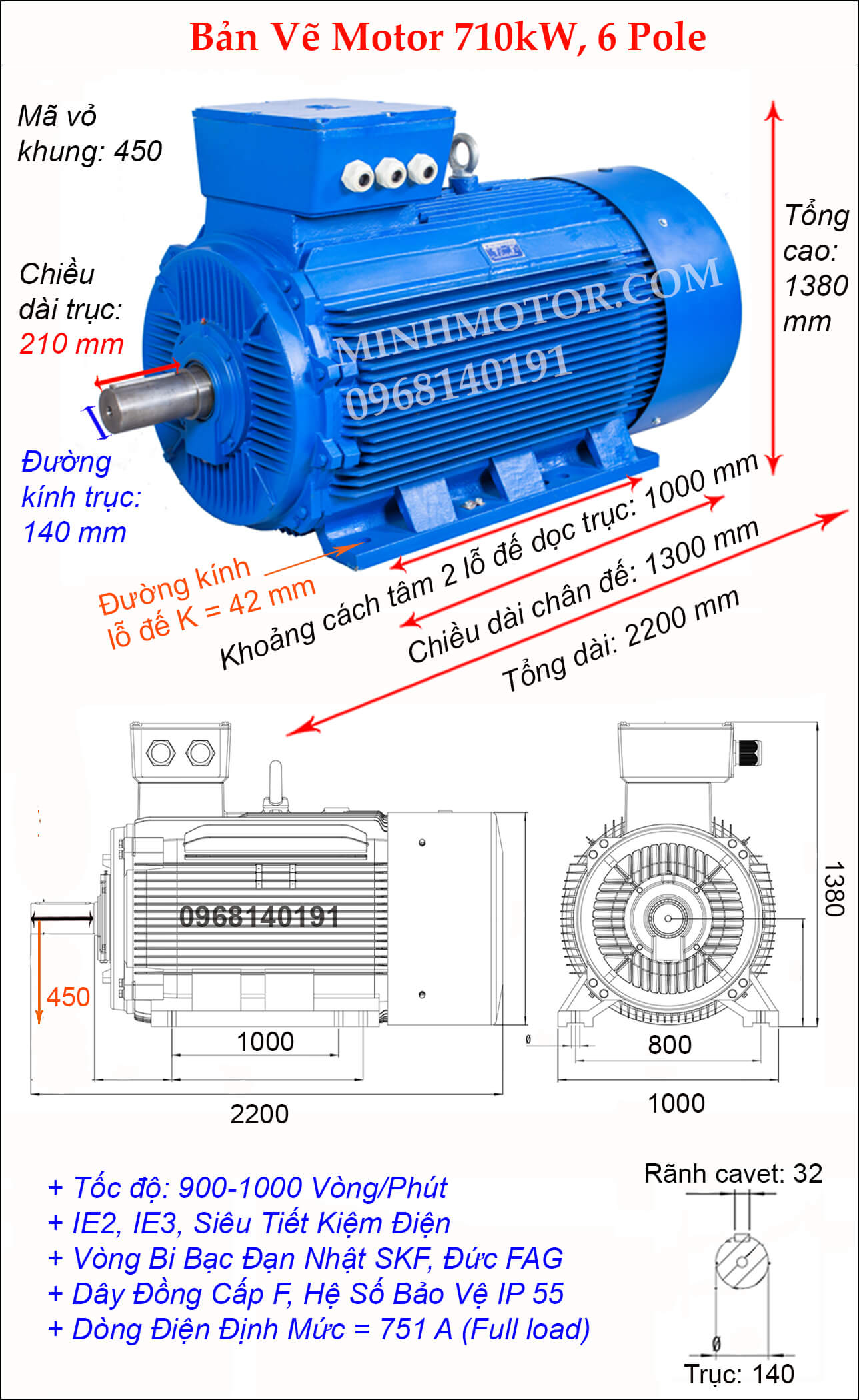

b. Động cơ điện 3 pha 710kw chân đế, 6 Pole
- Đường kính cốt trục motor 950 ngựa 3 pha: 140 mm
- Mã hàng: Y3-450-6
- Tốc độ: 900 - 960 - 1000 vòng phút
- Khoảng cách tâm trục xuống mặt đất động cơ 950 ngựa 3 pha: 450 mm
- Tổng dài: 2200 mm, Tổng cao: 1380 mm
- Chiều dài chân đế: 1300 mm, Rãnh cavet: 32 mm
- Khoảng cách tâm 2 lỗ đế dọc trục: 1000 mm
- Dòng điện định mức = 751 A (đấu sao 660V; ở 380V khoảng 1304 A), đường kính lỗ đế K: 42 mm
5. Đặc điểm chung Motor Điện 3 Pha 950Hp 710Kw
Một số đặc điểm vận hành của dòng motor này:
- Nguyên vật liệu nhập khẩu đạt tiêu chuẩn châu Âu
- Tiết kiệm điện năng đạt chứng nhận IE3
- Động cơ hoạt động êm, hiệu suất làm việc tính an toàn cao
Ngoài ra còn có động cơ điện Parma 950Hp 710kw chạy 500 vòng, 700 vòng, 600 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.
Đặc điểm motor điện 3 pha 950Hp 710kw Parma
- Đấu điện: đấu 380v/660v
- Tần số điện: 50Hz, 60hz
- Kiểu lắp: Chân đế
- Điện áp: Việt Nam 380v; Châu Âu: 400v, 415v, 420v
- Tiêu chuẩn chất lượng và an toàn điện: ISO 9001
- Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
- Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu.
- Cấp bảo vệ IP55 chống bụi nước và độ ẩm cao
6. Thông số điện motor 710kW 950HP theo số cực
| Thông số | Motor 710kW 4 cực | Motor 710kW 6 cực |
| Mã / khung | Y3-450-4 | Y3-450-6 |
| Tốc độ định mức | khoảng 1.485 vòng/phút | khoảng 990 vòng/phút |
| Đường kính trục | 130 mm | 140 mm |
| Dòng định mức ở 380V (đấu tam giác) | khoảng 1.247 A | khoảng 1.304 A |
| Dòng định mức ở 660V (đấu sao) | 718 A | 751 A |
| Mô-men định mức | khoảng 4.565 Nm | khoảng 6.850 Nm |
| Dòng khởi động trực tiếp | khoảng 8.100 A (ở 380V) | khoảng 8.500 A (ở 380V) |
| Biến tần phù hợp | biến tần 3 pha 380V từ 710kW, dòng ra từ 1.247 A | biến tần 3 pha 380V từ 710kW, dòng ra từ 1.304 A |
- Dòng định mức 4 cực ở 380V là 1.247 A, giới hạn khi chạy đầy tải.
- Ở 380V dòng vượt 1.247 A; lưới 660V dòng giảm còn khoảng 718 A.
- Tải bơm, quạt chọn biến tần bằng công suất motor; tải nặng chọn lớn hơn một cấp.
- Số liệu ghi "khoảng" là giá trị điển hình; số chính xác theo tem motor.
7. Cấu tạo motor điện 3 pha 710kW 950 ngựa
- Stator lõi thép silic lá mỏng, cuộn dây đồng tráng men cách điện cấp F (chịu 155 °C), tẩm sấy chân không.
- Rotor lồng sóc thanh nhôm hoặc đồng, cân bằng động, không có chổi than nên ít phải bảo trì.
- Vỏ gang khung 450 có cánh tản nhiệt, quạt làm mát lắp đuôi trục và chụp quạt thép (kiểu làm mát IC411).
- Ổ đỡ: bi đũa phía trục ra chịu lực hướng kính, bi cầu phía đuôi, có vú bơm mỡ bổ sung khi đang chạy.
- Hộp cực 6 đầu dây ra (U1 V1 W1, U2 V2 W2) để đấu sao hoặc tam giác; nhiều bản có thêm cảm biến nhiệt PTC trong cuộn dây.
8. Chọn số cực theo ứng dụng của motor 710kW 950 ngựa
- Motor 710kW 4 cực khoảng 1.485 vòng/phút: bơm ly tâm trục ngang, bơm cấp nước nhà máy, máy nén khí trục vít 710kW, quạt ly tâm cao áp.
- Motor 710kW 6 cực khoảng 990 vòng/phút, mô-men khoảng 6.850 Nm: máy nghiền đá, máy nghiền bi xi măng, quạt hút lò hơi, băng tải dốc.
- Động cơ điện 950HP 3 pha cho trạm bơm thủy lợi, trạm bơm cấp nước đô thị, hệ thống tuần hoàn nước làm mát nhà máy nhiệt điện.
- Motor 950 ngựa chạy biến tần cho bơm và quạt cần điều chỉnh lưu lượng, giúp giảm điện năng khi chạy non tải.
9. Câu hỏi thường gặp về motor điện 3 pha 950HP 710kW
- Cần báo gì khi hỏi motor 710kW? Báo số cực và kiểu lắp. Báo điện áp lưới 380V hay 660V. Báo tải là bơm, quạt hay máy nghiền.
- Chọn 4 cực hay 6 cực? Bơm và quạt cao áp thường dùng 4 cực. Máy nghiền, quạt lớn hay dùng 6 cực. Bản 6 cực mô-men khoảng 6.850 Nm.
- Trục motor bao nhiêu mm? Bản 4 cực trục 130 mm. Bản 6 cực trục 140 mm.
- Tem motor cần ghi gì? Ghi đủ kW, V, A, vòng/phút. Ghi cấp hiệu suất IE và IP55. Ghi số seri, năm sản xuất.
- Máy biến áp có đủ tải không? Dòng khởi động gấp 6–7 lần. Bản 4 cực khởi động khoảng 8.100 A. Cần kiểm tra dung lượng trạm biến áp.
- Motor nặng, cồng kềnh không? Khung 450 nặng hàng tấn. Đo cửa xưởng và đường cẩu trước. Hỏi kích thước móng và lỗ chân đế.
- Hỏi gì về bảo hành? Hỏi thời hạn và điều kiện bảo hành. Hỏi có biên bản thử nghiệm xuất xưởng không.
- Khởi động bằng gì? Thường dùng khởi động mềm hoặc biến tần. Sao – tam giác hợp tải nhẹ lúc đầu.
- Chạy thử lần đầu? Đo cách điện trước khi cấp nguồn. Chạy không tải kiểm tra chiều quay. Đo dòng ba pha phải cân bằng.
- Cẩu motor thế nào? Móc đúng tai cẩu trên vỏ. Không móc vào trục hay hộp cực.
- Tiếp địa thế nào? Nối tiếp địa vào cọc trên vỏ. Nối thêm cọc trong hộp cực.
- Móng đặt motor cần gì? Móng bê tông phẳng, đủ cứng. Bu lông neo đúng cỡ lỗ chân đế. Chèn căn đệm inox khi chỉnh cao độ.
- Cáp và aptomat chọn sao? Dòng 4 cực khoảng 1.247 A ở 380V. Aptomat tổng khoảng 1.600 A. Cáp đồng thường chạy 2–4 sợi mỗi pha.
- Bảo vệ motor ra sao? Dùng rơ le bảo vệ motor qua biến dòng. Cài dòng khoảng 1.247 A. Thêm bảo vệ mất pha, lệch pha.
- Dòng điện so với gì? So dòng có tải với 1.247 A. Lệch giữa ba pha khoảng dưới 5%.
- Cách điện đo sao? Dùng megomet 1000V. Trị số thấp thì sấy cuộn dây. Ghi lại để so lần sau.
- Nhiệt độ vòng bi bao nhiêu? Thường khoảng dưới 90 °C. Tăng đột ngột cần dừng kiểm tra.
- Đầu cáp nóng là do đâu? Đầu cốt lỏng hoặc bị oxy hóa. Đo bằng súng nhiệt hồng ngoại. Siết lại theo lực siết chuẩn.
- Đo rung thế nào? Đo ở hai đầu ổ bi. Mức rung khoảng dưới 4,5 mm/s. Rung tăng dần thường do lệch tâm.
- Bơm mỡ vòng bi khi nào? Theo chu kỳ trên tem bôi trơn. Bơm vừa đủ, thừa mỡ làm nóng bi.
- Vệ sinh những gì? Thổi bụi cánh tản nhiệt và lưới quạt. Siết bu lông móng.
- "Đóng trực tiếp cho nhanh". Dòng khởi động khoảng 8.100 A. Sụt áp làm máy khác nhảy.
- "Biến tần chạy thấp tốc lâu được". Quạt tự làm mát quay chậm. Dưới 25 Hz lâu cần quạt cưỡng bức.
- "Khởi động liên tục không sao". Motor lớn giới hạn số lần khởi động mỗi giờ.
- "Lệch tâm chút không sao". Lệch tâm phá vòng bi trước tiên.
- "Bơm mỡ càng nhiều càng tốt". Thừa mỡ làm vòng bi nóng, hỏng phớt.
- "Motor lớn chịu quá tải thoải mái". Dòng vượt 1.247 A lâu sẽ nóng cuộn dây.
