Motor 200kw 270hp còn gọi là động cơ điện 3 pha 270Hp 200kw 270 ngựa thường được sử dung cho hệ thống quạt thông gió, máy dệt, hệ thống thang máy, tàu điện ngầm. Sau đây là những thông tin quan trọng của sản phẩm.
1) Ứng dụng Motor Điện 3 Pha 270Hp 200Kw
Dưới đây là một số ứng dụng phổ biến của motor 200 kw 3 pha:
- Vận hành các bơm nước công nghiệp trong các ngành như xử lý nước, hệ thống cấp thoát nước, hệ thống làm mát và hệ thống tưới cây.
- Cung cấp năng lượng cho máy nén khí trong các ứng dụng như hệ thống nén khí công nghiệp, hệ thống khí nén trong nhà máy và trong các ngành công nghiệp sử dụng khí nén.
- Được sử dụng để vận hành các máy công cụ như máy tiện, máy phay, máy mài và máy cắt kim loại.
- Được sử dụng trong các máy ép, máy nghiền, máy xay và các thiết bị tương tự.
- Được sử dụng trong nhiều ngành công nghiệp khác như hệ thống truyền động trong nhà máy, máy nâng, hệ thống vận chuyển, máy công cụ CNC, hệ thống nâng hạ và các thiết bị công nghiệp khác.
2) Ưu điểm Motor Điện 3 Pha 270Hp 200Kw
Một số ưu điểm của motor 270 HP 3 pha bao gồm:
- Hiệu suất cao, đồng nghĩa với việc chuyển đổi năng lượng điện thành công suất cơ học một cách hiệu quả. Điều này giúp tiết kiệm năng lượng và giảm chi phí vận hành trong thời gian dài.
- Cung cấp một dòng điện liên tục và ổn định. Điều này làm cho motor hoạt động một cách mượt mà và ổn định, đồng thời giảm thiểu sự rung động và động lực học không mong muốn.
- Khả năng khởi động tải nặng một cách hiệu quả. Điều này rất quan trọng trong các ứng dụng công nghiệp đòi hỏi khởi động tải cao như máy nén khí, máy ép và máy nghiền.
- Có tính ổn định và độ tin cậy cao, giúp giảm thiểu sự cố hỏng và thời gian không hoạt động không mong muốn.
- Có thể được kết hợp với các bộ điều khiển điện tử như biến tần để kiểm soát vận tốc và vận hành một cách linh hoạt. Điều này giúp điều chỉnh motor để đáp ứng các yêu cầu cụ thể của ứng dụng và tối ưu hóa hiệu suất.
3) Cấu tạo Motor Điện 3 Pha 270Hp 200Kw
Dưới đây là một mô tả tổng quan về cấu tạo của động cơ 200 kw 3 pha:
- Stator: Stator là phần cố định của motor, được làm từ vật liệu từ tính như tấm thép không gỉ. Stator chứa ba cuộn dây riêng biệt được cuộn xung quanh lõi từ. Các cuộn dây này sẽ tạo ra một trường từ tính khi được điện qua.
- Rotor: Rotor là phần quay của motor và nằm bên trong stator. Rotor có thể có nhiều loại cấu trúc khác nhau như rotor gắn nắp, rotor lồng sóc, rotor vỏ trục, v.v. Rotor được chứa trong ổ đỡ để cho phép quay tự do. Khi có dòng điện chạy qua stator, trường từ tính được tạo ra và tương tác với rotor, tạo ra lực quay.
- Cuộn dây: Motor điện 3 pha 270 HP/200 kW có ba cuộn dây riêng biệt cuộn xung quanh stator. Các cuộn dây này được cấu thành từ dây dẫn điện và được kết nối với nguồn điện 3 pha. Khi dòng điện đi qua các cuộn dây này, sự tương tác giữa các trường từ tính tạo ra lực quay, đẩy rotor quay.
- Hệ thống làm mát: Motor điện 3 pha 270 HP/200 kW thường được trang bị hệ thống làm mát để duy trì nhiệt độ hoạt động an toàn. Hệ thống làm mát có thể sử dụng quạt, dầu làm mát hoặc các phương pháp làm mát khác để giảm nhiệt độ của motor trong quá trình hoạt động.
- Bộ điều khiển: Motor điện 3 pha 270 HP/200 kW có thể được kết nối với các bộ điều khiển điện tử như biến tần để điều chỉnh vận tốc và vận hành motor theo yêu cầu.
4) Thông số kỹ thuật Motor Điện 3 Pha 270Hp 200Kw
Tốc độ thông dụng của động cơ 270 HP 3 pha gồm có:
- 4 pole, 4 cực điện, trục quay 1400-1450-1500 vòng/phút
- 2 pole, 2 cực điện, trục quay 2800-3000-2800 vòng/phút
- 6 pole, 6 cực điện, trục quay 900-960 vòng/phút
5) Phân loại Motor Điện 3 Pha 270Hp 200Kw

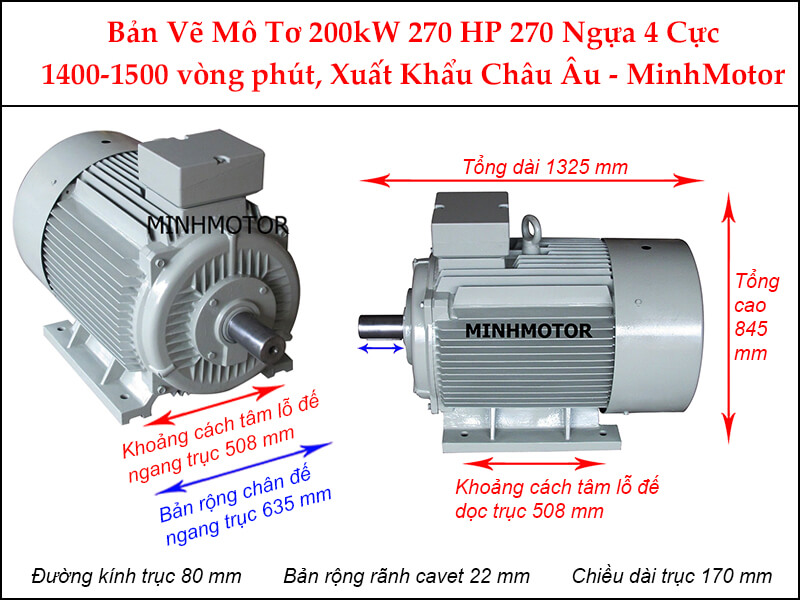

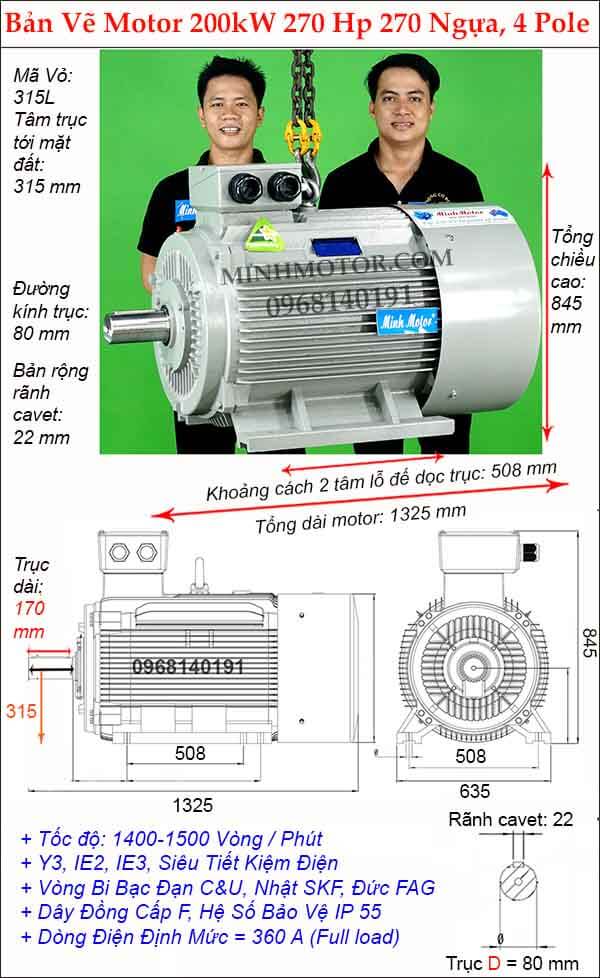

a) Motor 200kw 270hp 3 pha chân đế, 4 Pole
Motor 270 ngựa 3 pha chân đế, 4 Pole có thông số như hình vẽ:
- Đường kính cốt trục: 80 mm
- Mã hàng: Y3-315L-4 200kw 4 cực điện Parma
- Tốc độ: 1480 – 1400 – 1500 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 315 mm
- Lực momen: 1303.15 Nm
- Dòng ampe định mức: 360 A
- Mã vòng bi trục ra mang tải (trục trước): 6319C3, mã bi phía sau đuôi motor: NU319C3
b) Motor 200kw 270hp 3 pha mặt bích, 4 Pole
Động cơ 270 ngựa 3 pha mặt bích, 4 Pole có kích thước như sau:
- Tốc độ: 4 cực điện
- Đường kính trục: 80 mm
- Đường kính mặt bích: 660 mm
- Đường kính lỗ bích: 24 mm
- Tổng chiều dài motor: 1325 mm
Với motor 200kw 270hp B5, loại mặt bích không chân đế thì cách lắp đặt là ngửa lên trên hoặc úp xuống dưới như sau:
- Tốc độ trục quay: 1400-1500 vòng/phút
- Đường kính thân: 620 mm
- Tổng chiều dài thân: 1430 mm
- Đường kính vành định vị: 550 mm
- Đường kính ngoài mặt bích: 660 mm
- Đường kính trục: 80 mm

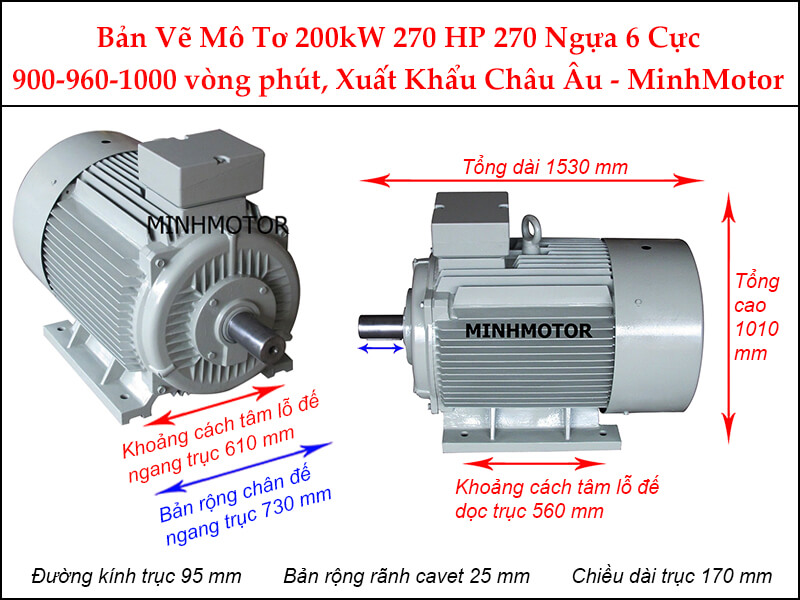

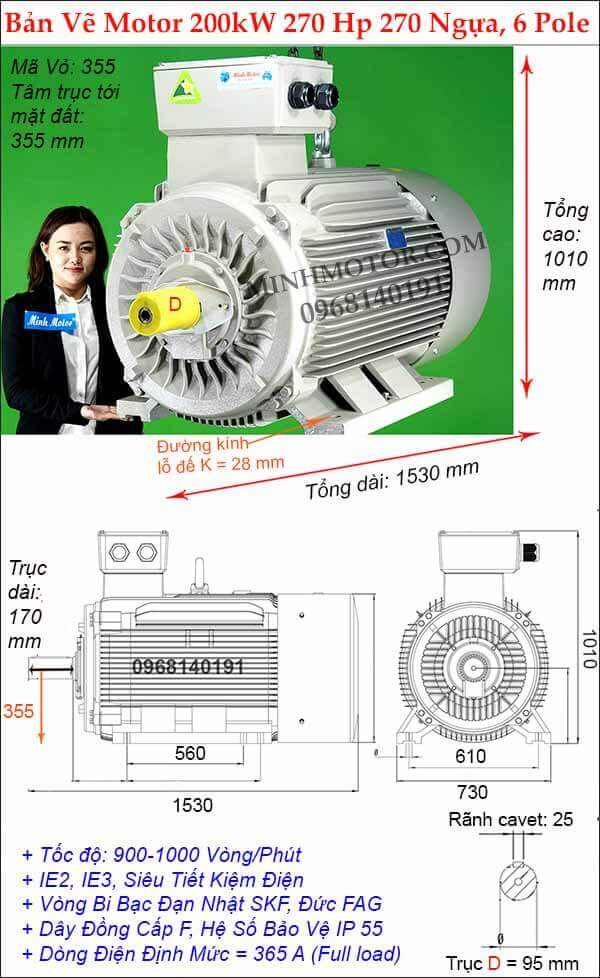

c) Motor 200kw 270hp 380v chân đế, 6 Pole
Motor 200kw 270hp 3 pha chân đế, 6 Pole như hình:
- Đường kính cốt trục: 95 mm
- Mã hàng: Y3-355M-6 200kw 6 cực điện Parma
- Tốc độ: 900 - 990 - 1000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 355 mm
- Lực momen: 1948.85 Nm
- Dòng ampe định mức: 365 A
- Mã vòng bi trục ra mang tải (trục trước): 6322C3, mã bi phía sau đuôi motor: NU322C3

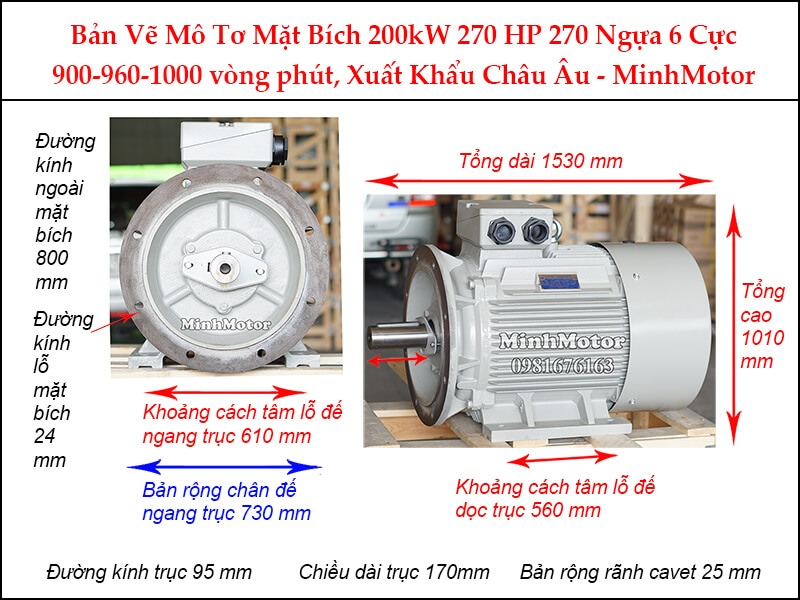

d) Motor 270Hp 200kw 3 pha mặt bích, 6 Pole
Động cơ 200kw 270hp 3 pha mặt bích, 6 Pole dưới đây:
- Tốc độ: 6 cực điện
- Đường kính trục: 95 mm
- Đường kính mặt bích: 800 mm
- Đường kính lỗ bích: 24 mm
- Tổng chiều dài motor: 1514 mm

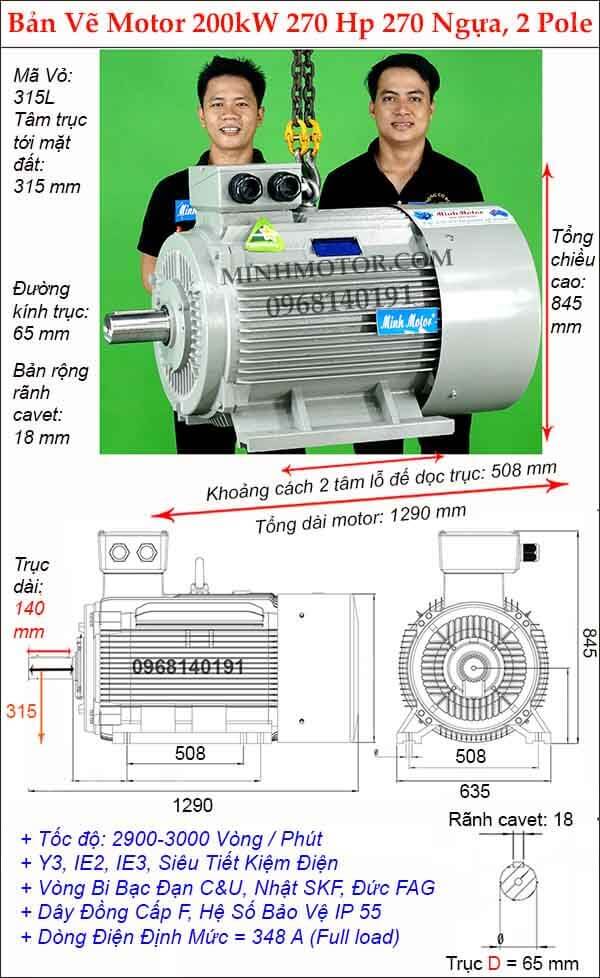

e) Motor 200kw 270hp 3 pha chân đế, 2 Pole
Động cơ điện parma 3 pha 270Hp 200kw chân đế, 2 Pole như sau:
- Đường kính cốt trục: 65 mm
- Mã hàng: Y3-315L2-2 200kw 2 cực điện Parma
- Tốc độ: 2800 - 2975 - 3000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 315 mm
- Lực momen: 647.91 Nm
- Dòng ampe định mức: 348 A
- Mã vòng bi trục ra mang tải (trục trước): 6317C3, mã bi phía sau đuôi motor: 6317C3
f) Motor 200kw 270hp 3 pha bích, 2 Pole
Động cơ điện 3 pha 270Hp 200kw mặt bích, 2 Pole như hình sau:
- Tốc độ: 2 cực điện
- Đường kính trục: 65 mm
- Đường kính mặt bích: 660 mm
- Đường kính lỗ bích: 24 mm
- Tổng chiều dài motor: 1290 mm

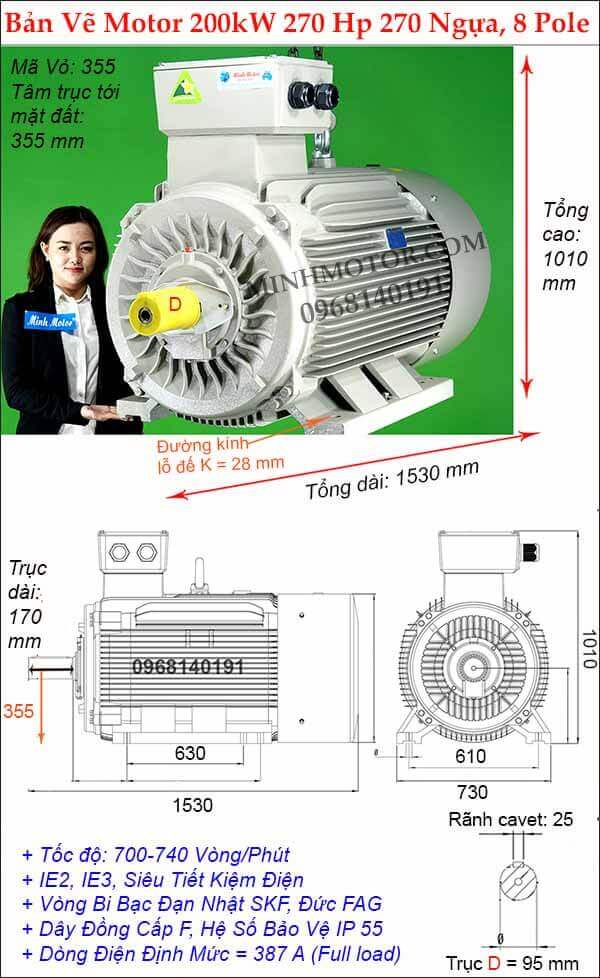

g) Động cơ 270Hp 200kw 3 pha, 8 Pole
Motor 270Hp 200kw 3 pha, 8 Pole như sau:
- Đường kính cốt trục: 95 mm
- Mã hàng: Y3-355L-8 200kw 8 cực điện Parma
- Tốc độ: 700 - 730 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 355 mm
- Lực momen: 2607 Nm
- Dòng ampe định mức: 387 A
- Mã vòng bi trục ra mang tải (trục trước): 6322C3, mã bi phía sau đuôi motor: NU322C3
Motor 270Hp 200kw 3 pha, 8 Pole mặt bích như sau:
6) Lựa chọn Động cơ 200kw 270hp 3 pha
Động cơ 270Hp 200kw thương hiệu Parma là motor nhập khẩu phổ biến được khách hàng lựa chọn nhiều nhất bởi những ưu điểm sau:
- Động cơ có tuổi thọ cao, độ bền khá dài, chạy êm, ít gây tiếng ồn
- Tiết kiệm điện hơn so với các hãng khác
- Được sản xuất tại nhà máy có dây chuyền hiện đại
- Chế độ bảo hành dài lâu.
- Hàng luôn có sẵn số lượng lớn đủ mọi công suất tại kho khắp cả nước
Ngoài ra còn có động cơ điện Parma 270Hp 200kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.
Đặc điểm motor điện 3 pha 270Hp 200kw Parma
- Tần số điện: 50Hz, 60hz
- Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
- Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
- Hai kiểu lắp: Chân đế và mặt bích
- Cấp độ bảo vệ IP55 ngăn chặn bụi xâm nhập và độ ẩm vào motor
- Đấu điện: 380v/660v
- Vòng bi bạc đạn cao cấp C & U, SKF – NSK nhập khẩu Ý
- Tiêu chuẩn chất lượng và an toàn điện: ISO 9001
- Tiêu chuẩn tiết kiệm điện: IE3, IE2, IE1 chứng nhận từ Châu Âu.
