Motor Điện 3 Pha 180Hp 132Kw Parma

Motor điện 3 pha 180HP 132kW Parma (động cơ 132kW 180 ngựa 380V) là động cơ rotor lồng sóc, có các bản 4, 2, 6, 8 cực. Bản bán nhiều nhất là 4 cực Y3-315M-4, tem ghi 1480 vòng/phút, 240 A ở 380V, trục 80 mm, tâm trục 315 mm.

Mục lục

• 1. Thông số kỹ thuật motor 3 pha 180HP 132kW theo số cực
• 2. Phân loại motor 180HP 132kW 380V
• 3. Ứng dụng motor 132kW 4 cực: máy nghiền đá côn thủy lực cỡ trung
• 4. Ưu điểm động cơ 132kW 180 ngựa 380V
• 5. Thiết bị đóng cắt, dây cấp nguồn cho motor 132kW
• 6. Câu hỏi thường gặp về motor điện 3 pha 180HP 132kW

1. Thông số kỹ thuật motor 3 pha 180HP 132kW theo số cực

• Tốc độ ghi theo tem motor ở 50Hz.
• Mô men định mức = 9550 × 132 ÷ tốc độ.

2. Phân loại motor 180HP 132kW 380V

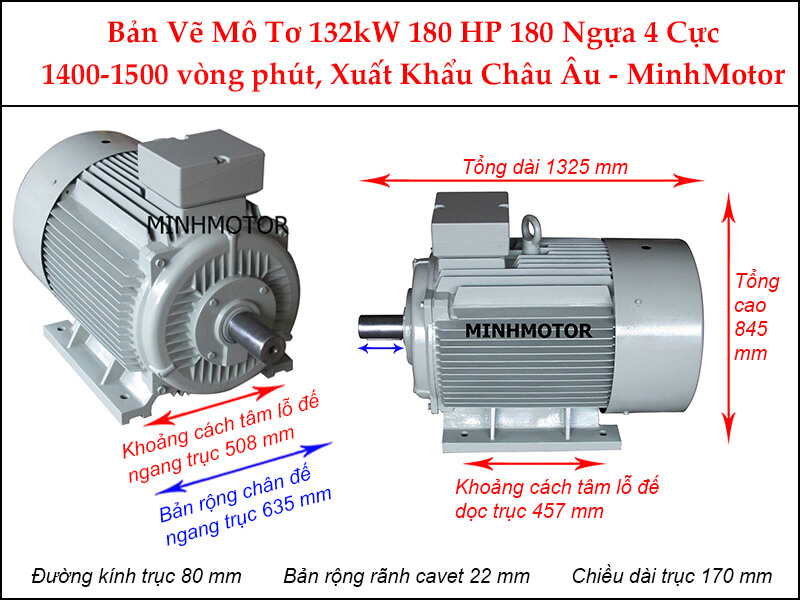

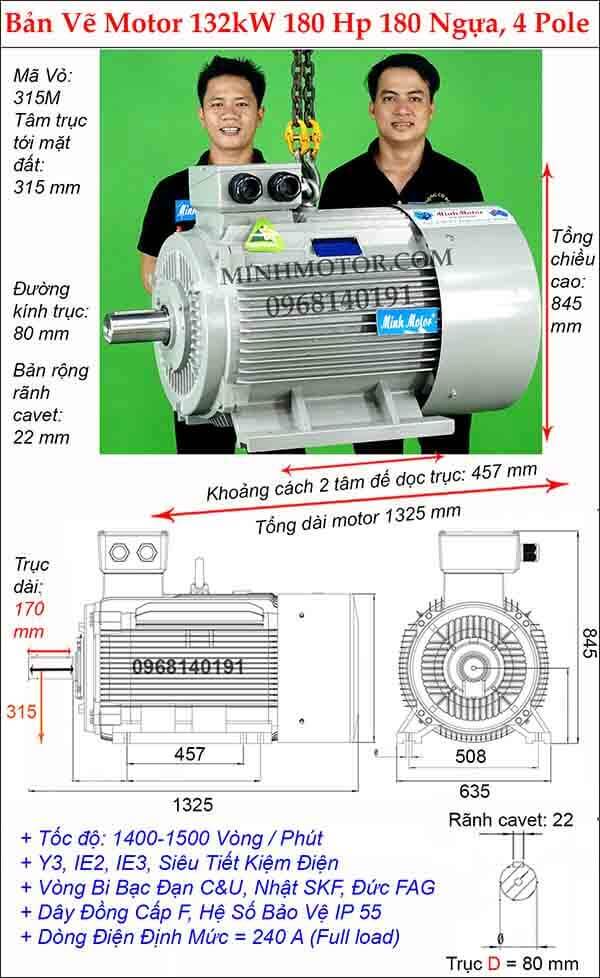

a. Motor 132kW 180HP 4 cực chân đế (B3) – Y3-315M-4

• Tem: Y3-315M-4 B3, 132kW, 380V/660V.
• Dòng định mức: 240 A ở 380V; tốc độ ~1480 vòng/phút; cosφ 0,88.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~940 kg.
• Trục: Đường kính 80 mm, dài 170 mm, rãnh cavet 22 mm.
• Lỗ chân đế: Dọc trục 457 mm, ngang trục 508 mm, lỗ Ø28 mm; tâm trục tới mặt đất 315 mm.
• Kích thước tổng: Cao ~845 mm, rộng ~635 mm, dài ~1325 mm.
• Vòng bi: NU319 C3 – 6319 C3.

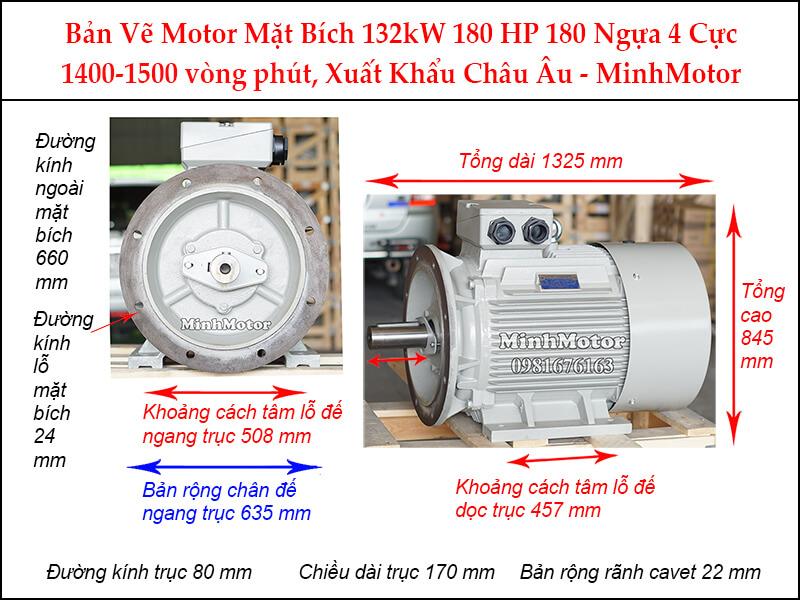

b. Motor 132kW 180HP 4 cực mặt bích có chân đế (B35)

• Tem: Y3-315M-4 B35, 132kW, 380V/660V.
• Dòng định mức: 240 A ở 380V; tốc độ ~1480 vòng/phút; cosφ 0,88.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~940 kg.
• Trục: Đường kính 80 mm, dài 170 mm, rãnh cavet 22 mm.
• Mặt bích: Đường kính ngoài Ø660 mm, vành định vị Ø550 mm, tâm lỗ Ø600 mm, 8 lỗ bắt vít Ø24 mm.
• Tổng dài motor: ~1325 mm.

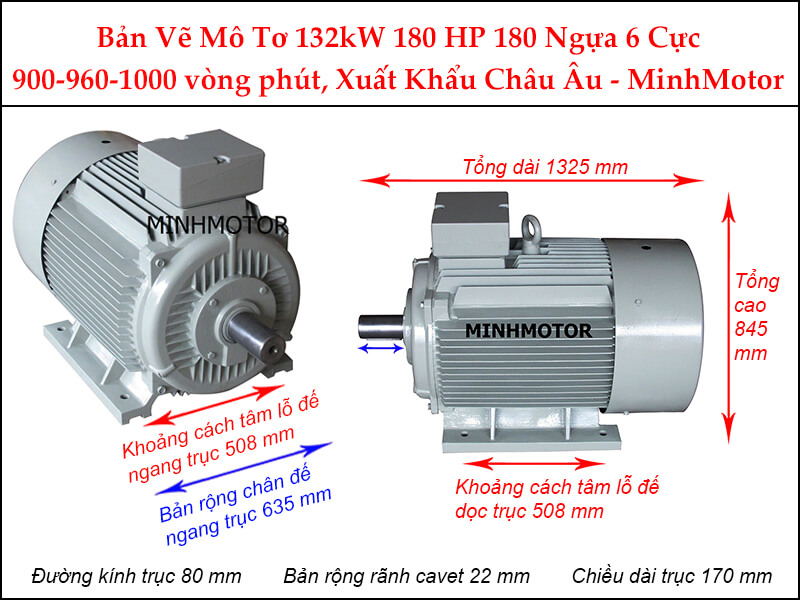

c. Motor 132kW 180HP 6 cực chân đế (B3) – Y3-315L2-6

• Tem: Y3-315L2-6 B3, 132kW, 380V/660V.
• Dòng định mức: 245 A ở 380V; tốc độ ~985 vòng/phút; cosφ 0,87.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~1107 kg.
• Trục: Đường kính 80 mm, dài 170 mm, rãnh cavet 22 mm.
• Lỗ chân đế: Dọc trục 508 mm, ngang trục 508 mm, lỗ Ø28 mm; tâm trục tới mặt đất 315 mm.
• Kích thước tổng: Cao ~845 mm, rộng ~635 mm, dài ~1325 mm.
• Vòng bi: NU319 C3 – 6319 C3.

d. Motor 132kW 180HP 6 cực mặt bích có chân đế (B35)

• Tem: Y3-315L2-6 B35, 132kW, 380V/660V.
• Dòng định mức: 245 A ở 380V; tốc độ ~985 vòng/phút; cosφ 0,87.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~1107 kg.
• Trục: Đường kính 80 mm, dài 170 mm, rãnh cavet 22 mm.
• Mặt bích: Đường kính ngoài Ø660 mm, vành định vị Ø550 mm, tâm lỗ Ø600 mm, 8 lỗ bắt vít Ø24 mm.
• Tổng dài motor: ~1325 mm.

e. Motor 132kW 180HP 2 cực chân đế (B3) – Y3-315M-2

• Tem: Y3-315M-2 B3, 132kW, 380V/660V.
• Dòng định mức: 233 A ở 380V; tốc độ ~2975 vòng/phút; cosφ 0,91.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~963 kg.
• Trục: Đường kính 65 mm, dài 140 mm, rãnh cavet 18 mm.
• Lỗ chân đế: Dọc trục 457 mm, ngang trục 508 mm, lỗ Ø28 mm; tâm trục tới mặt đất 315 mm.
• Kích thước tổng: Cao ~845 mm, rộng ~635 mm, dài ~1290 mm.
• Vòng bi: 6317 C3 – 6317 C3.

f. Motor 132kW 180HP 2 cực mặt bích có chân đế (B35)

• Tem: Y3-315M-2 B35, 132kW, 380V/660V.
• Dòng định mức: 233 A ở 380V; tốc độ ~2975 vòng/phút; cosφ 0,91.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~963 kg.
• Trục: Đường kính 65 mm, dài 140 mm, rãnh cavet 18 mm.
• Mặt bích: Đường kính ngoài Ø660 mm, vành định vị Ø550 mm, tâm lỗ Ø600 mm, 8 lỗ bắt vít Ø24 mm.
• Tổng dài motor: ~1290 mm.

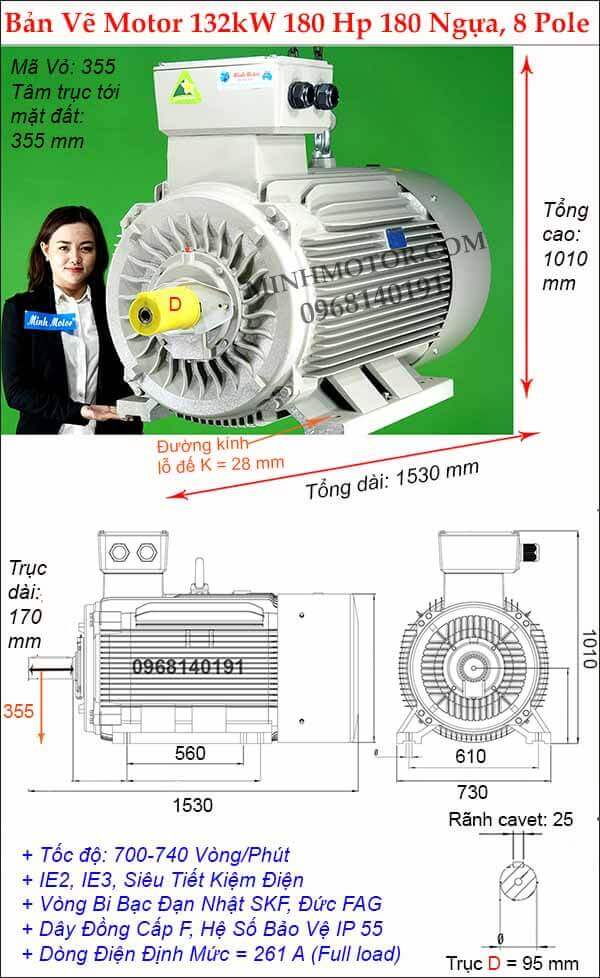

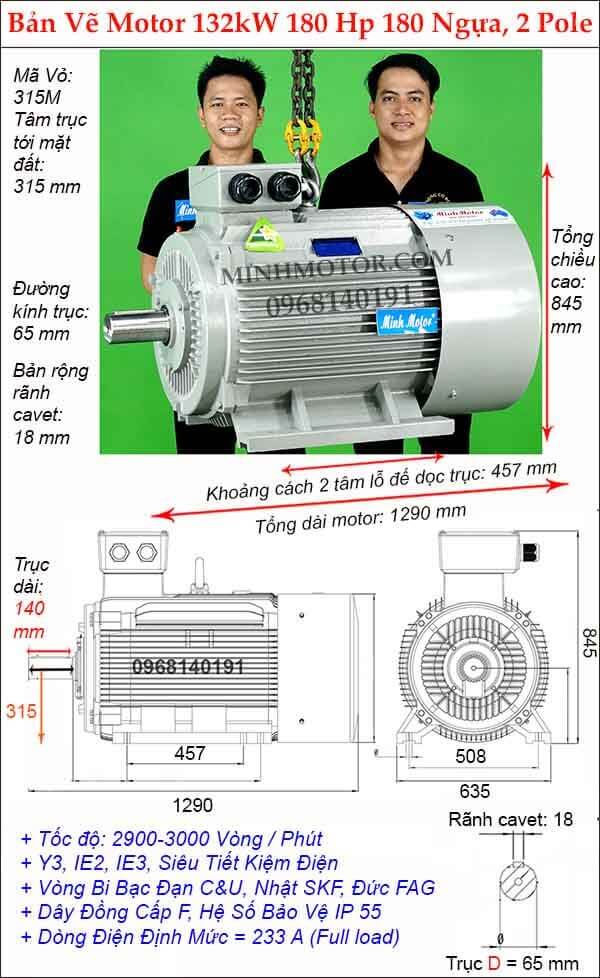

g. Motor 132kW 180HP 8 cực chân đế (B3) – Y3-355M1-8

• Tem: Y3-355M1-8 B3, 132kW, 380V/660V.
• Dòng định mức: 261 A ở 380V; tốc độ ~740 vòng/phút; cosφ 0,83.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~1575 kg.
• Trục: Đường kính 95 mm, dài 170 mm, rãnh cavet 25 mm.
• Lỗ chân đế: Dọc trục 560 mm, ngang trục 610 mm, lỗ Ø28 mm; tâm trục tới mặt đất 355 mm.
• Kích thước tổng: Cao ~1010 mm, rộng ~730 mm, dài ~1530 mm.
• Vòng bi: NU322 C3 – 6322 C3.

h. Motor 132kW 180HP 8 cực mặt bích có chân đế (B35)

• Tem: Y3-355M1-8 B35, 132kW, 380V/660V.
• Dòng định mức: 261 A ở 380V; tốc độ ~740 vòng/phút; cosφ 0,83.
• Bảo vệ: IP55, cách điện cấp F, S1; nặng ~1575 kg.
• Trục: Đường kính 95 mm, dài 170 mm, rãnh cavet 25 mm.
• Mặt bích: Đường kính ngoài Ø800 mm, vành định vị Ø680 mm, tâm lỗ Ø740 mm, 8 lỗ bắt vít Ø24 mm.
• Tổng dài motor: ~1530 mm.

3. Ứng dụng motor 132kW 4 cực: máy nghiền đá côn thủy lực cỡ trung

• Máy nghiền đá côn thủy lực cỡ trung: Nghiền đá 1×2, 90–250 tấn/giờ.
• Máy nghiền đá côn, máy làm cát, máy nghiền bi xi măng.
• Tời giếng mỏ, máy cán thép.
• Máy cán ép con lăn, máy nghiền đứng.
• Máy xé phế liệu, máy trộn kín cao su.

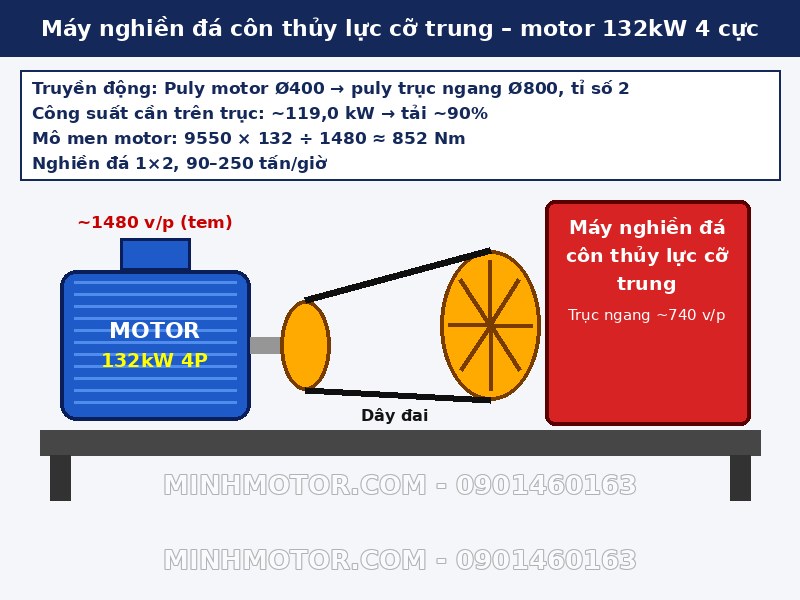

Máy nghiền đá côn thủy lực cỡ trung là máy phải dùng đúng motor 132kW 4 cực. Truyền động: puly motor Ø400 → puly trục ngang Ø800, tỉ số 2; trục ngang ~740 v/p.

• Vì sao phải 4 cực: Motor 2 cực ~2950 vòng/phút buộc tỉ số đai gấp đôi, puly motor quá nhỏ, đai trượt và mòn nhanh. Motor 6 cực nặng hơn, đắt hơn, puly máy phải nhỏ lại làm giảm quán tính bánh đà.
• Vì sao phải 132kW: Máy cần ~119 kW trên trục. Motor 110kW quá tải ~8%, nhảy rơ le nhiệt khi chạy đầy tải. Motor 160kW dư công suất, dòng khởi động lớn, tốn tiền tủ điện.
• Bền: Motor chạy ~90% tải, cuộn dây cách điện cấp F còn dư nhiệt khi làm 2 ca/ngày.
• Vận hành chuẩn: Đo dòng khi máy chạy đầy tải; dưới 240 A là đúng tải.

4. Ưu điểm động cơ 132kW 180 ngựa 380V

• Bản 4 cực ~1480 vòng/phút hợp tỉ số đai, tỉ số hộp giảm tốc thông dụng cho máy công nghiệp.
• Hộp cực 6 đầu dây, khởi động sao – tam giác được, giảm sụt áp lưới nhà xưởng.
• Có cả chân đế B3 và mặt bích có chân đế B35, lắp theo máy dễ.
• Vỏ gang đúc chắc, chịu rung tốt khi kéo máy nghiền, máy nén.

5. Thiết bị đóng cắt, dây cấp nguồn cho motor 132kW

• Dòng khởi động trực tiếp ~7 lần định mức, ~1680 A.
• Sao – tam giác: dòng và mô men khởi động còn ~1/3.

6. Câu hỏi thường gặp về motor điện 3 pha 180HP 132kW

a) Cho người sắp mua, khảo giá

• Motor 132kW chạy được máy nghiền đá côn thủy lực cỡ trung không? Được. Máy cần ~119 kW trên trục, motor 132kW 4 cực chạy ~90% tải.
• Motor 132kW dùng điện 220V được không? Không. Motor 132kW Parma là bản 3 pha 380V/660V, chạy lưới 3 pha 380V đấu tam giác, dòng định mức 240 A. Điện 3 pha 220V hay 1 pha 220V đều không đủ áp.
• Trục và tâm trục bao nhiêu? Bản 4 cực trục 80 mm, tâm trục 315 mm. Bản 2 cực trục 65 mm.
• Motor 132kW 4 cực nặng bao nhiêu? ~940 kg. Cần pa lăng hoặc xe nâng khi lắp.
• Bản 6 cực có cùng lỗ chân đế với bản 4 cực không? Không. Bản 4 cực lỗ chân đế 457 × 508 mm; bản 6 cực 508 × 508 mm.

b) Cho người mới mua, cần dùng cho đúng

• Đấu sao chạy lâu ở 380V được không? Không. Đấu sao ở 380V motor chỉ còn ~1/3 mô men, chạy tải là nóng.
• Rơ le nhiệt chỉnh bao nhiêu? Khởi động trực tiếp chỉnh 240 A. Rơ le trong mạch sao – tam giác chỉnh ~139,2 A.
• Lắp máy nghiền đá côn thủy lực cỡ trung cần lưu ý gì? Căng đai đều, ấn giữa nhịp lún 10–15 mm; căng quá làm nóng vòng bi đầu trục.

c) Cho người đã dùng, cần bảo trì

• Vòng bi có cần bơm mỡ không? Có. Khung 315M dùng bi NU319 C3 – 6319 C3, bơm mỡ qua vú mỡ mỗi 2000–3000 giờ chạy.
• Bao lâu vệ sinh motor một lần? Xưởng bụi đá, bụi gỗ nên 1 tháng/lần. Thổi bụi khe tản nhiệt và chụp quạt.
• Đo cách điện thế nào? Megomet 500V–1000V đo pha với vỏ. Dưới 1 MΩ thì sấy lại cuộn dây trước khi chạy.

d) Cho người dùng mắc lỗi, cần cách sửa

• Motor nhảy rơ le khi máy đầy tải, sửa sao? Đo dòng 3 pha. Vượt 240 A thì giảm tải máy; lệch pha trên 10% thì kiểm tra tiếp điểm khởi động từ, đầu cốt.
• Dùng dây nhỏ hơn 240 mm² có sao không? Có. Dây nóng, sụt áp lúc khởi động, motor khó lên tốc độ.
• Lắp nhầm motor 2 cực có hỏng máy không? Có. Máy quay gấp đôi tốc độ thiết kế, quá tải motor và hỏng máy; thay đúng motor 4 cực.
