Motor 12v 80w DC

2.884 reviews

Motor 12v 80w hay động cơ 80w, motor DC 80w hay motor 1 chiều 80w. Sau đây là thông số kích thước chi tiết các loại motor 12v 80w:

1) Thông số kỹ thuật motor 12v 80w DC

Motor DC được kí hiệu : 5 DC 80w 12 GU 18 – 20K. Có nghĩa là:

  • 5: là mã số 5 của motor giảm tốc DC 300w 12v
  • DC: dòng điện 1 chiều
  • 12 = 12v = 12vdc = hiệu điện thế
  • 18: viết tắt của 1800 vòng / phút
  • 20K: giảm tốc độ 20 lần, tỉ số truyền, ratio
  • 80w: công suất motor

Khi đấu với điện áp 12v, motor DC 80w có dòng Ampe định mức: 13.02 (A)

2) Phân loại motor 12v 80w DC

a) Motor 12v 80w DC trục thẳng

Motor 12v 80w có thông số như hình (1) và (2) như sau:

  • Đường kính trục motor: 11 mm
  • Kích thước mặt vuông motor: 90x90mm (mã 5 GN)
  • Tốc độ trục ra tùy theo nguồn điện:
    • Nguồn điện 12v: tốc độ trục ra ~1100 vòng/phút
    • Nguồn điện 24v: tốc độ trục ra ~2350 vòng/phút
  • Mã hàng: 5DC100-12GU (12v), 5DC100-24GU (24v)

Sau khi lắp hộp giảm tốc kích thước như sau:

  • Đường kính cốt trục khi gắn hộp số GN5: 15 mm (Hình 4)
  • Đường kính trục ra: 15mm
  • Kích thước hộp số: 90x90mm

b) Motor 12v 80w DC trục vuông góc

Loại 1: Motor 12v 80w trục vuông góc cốt dương

  • Đường kính trục ra: 15mm
  • Kích thước mặt hộp số: 90x90mm
  • Mã hàng hộp số: 5GN
  • Chiều dài bộ giảm tốc: 291mm

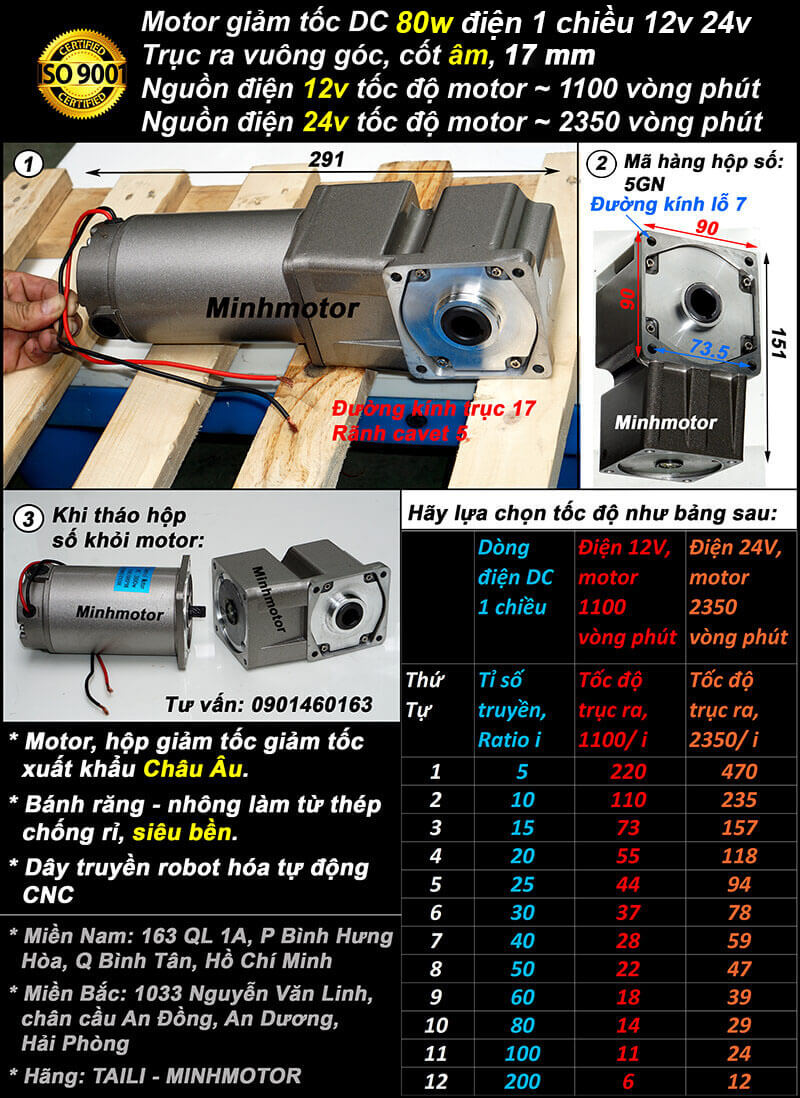

Loại 2: Động cơ 12v 80w trục vuông cốt âm

  • Đường kính trục âm: 17mm
  • Rãnh cavet: 5 mm
  • Mã hàng giảm tốc: 5GN

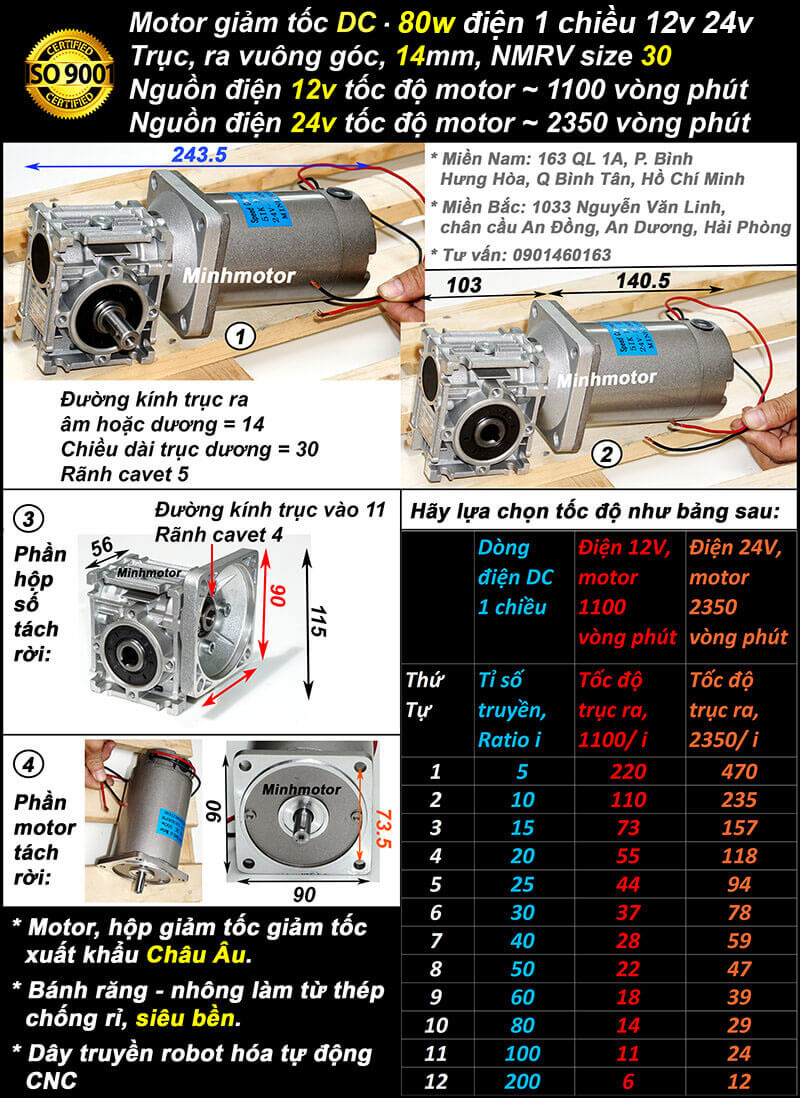

c) Động cơ 12v 80w DC trục vuông góc, NMRV30

  • Đường kính trục ra: 14mm
  • Chiều dài trục: 30mm
  • Tổng chiều dài: 243.5mm
  • Lắp với hộp số bánh vít NMRV size 30
  • Tốc độ giảm từ 5 đến 200 lần (470 - 6 vòng/phút)

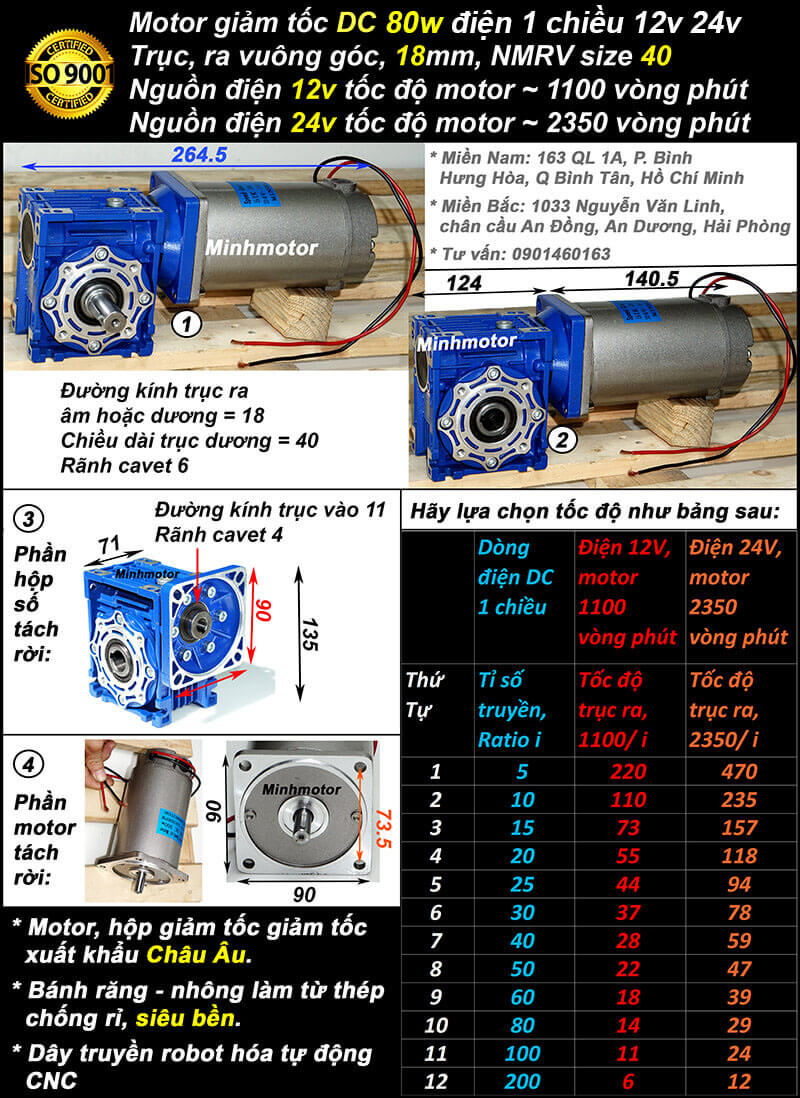

d) Động cơ 12v 80w DC trục vuông góc, NMRV40

  • Đường kính cốt ra: 18mm
  • Chiều dài trục: 40mm
  • Gắn với NMRV size 40
  • Tổng chiều dài: 264.5mm



e) Động cơ 12v 80w DC mặt bích

  • Đường kính trục ra 18mm
  • Tốc độ giảm từ 5 -200 lần
  • Mã hộp số GS 5GN

3) Ứng dụng motor 12v 80w DC

Mô tơ được áp dụng trong máy móc điện cần trong quá trình công tác khi phải di chuyển

  • Máy quay kẹo mạch nha, kẹo kéo, nướng thịt, máy quay kẹo bông
  • Thiết bị đòi hỏi an toàn điện như đồ chơi của trẻ em, vì hiệu điện thế nhỏ nên không bị giật điện.
  • Máy hút bụi ro bot, của các gánh hàng rong, xe đạp điện, ...
  • Trưng bày sản phẩm quảng cáo, nhà hàng, logo cửa hàng,...

4) Cách chọn Motor 12v 80w giảm tốc

Chọn tốc độ trục ra motor DC 80w, với điện áp 12v, 1110 vòng

Tốc độ trục motor 12v khoảng:

  • Tốc độ trục ra là 221 vòng phút khi tỉ số truyền i = 5(vì 1110/5 = 222)
  • Tốc độ trục ra là 112 vòng phút khi tỉ số truyền i = 10
  • Tốc độ trục ra 55 vòng phút khi tỉ số truyền i = 20
  • Tốc độ trục ra 44 vòng phút khi tỉ số truyền i = 25
  • Tốc độ trục ra 36.5 vòng phút khi tỉ số truyền i = 30
  • Tốc độ trục ra 22.2 vòng phút khi tỉ số truyền i = 50
  • Tốc độ trục ra 18.5 vòng phút khi tỉ số truyền i =60
  • Tốc độ trục ra là 14.8 vòng phút khi tỉ số truyền i = 75

5) Giá motor 12v 80w điện 1 chiều DC

Sau đây là bảng giá motor 12v 80w DC trung bình trên cả nước

Giá motor 12v 80w điện 1 chiều DC

Lưu ý: Giá thay đổi theo tỉ giá USD, giá thép, giá đồng toàn cầu

/ /
