Motor 12v 100w còn gọi là motor 24v 100w, motor DC 100w hay motor 1 chiều 100w. Dưới đây là thông tin chi tiết về động cơ 12V 100W 1 chiều.
1) Ứng dụng motor 24v 100w 12v, DC
Mô tơ được áp dụng trong máy móc điện cần trong quá trình công tác khi phải di chuyển
- Máy quay kẹo mạch nha, máy quay kẹo bông, kẹo kéo, nướng thịt,
- Máy hút bụi ro bot, của các gánh hàng rong, xe đạp điện, ...
- Thiết bị đòi hỏi an toàn điện như đồ chơi của trẻ em, vì hiệu điện thế nhỏ nên không bị giật điện.
- Trưng bày sản phẩm quảng cáo, nhà hàng, logo cửa hàng,...
- Làm động cơ băng chuyền nhà hàng, tải chở đồ
2) Ưu điểm motor 12v 100W DC
- Điện áp nhỏ 12V an toàn, không gây giật điện
- Công suất 100W phù hợp với nhiều máy móc
- Kích thước nhỏ gọn, dễ lắp đặt, phù hợp với không gian hạn chế
- Hiệu suất cao, khả năng làm việc ổn định
- Bền bỉ, tuổi thọ 5 - 7 năm trong môi trường bình thường
3) Cấu tạo động cơ 12v 100w DC
Động cơ 12V 100W điện 1 chiều DC có cấu tạo gồm các bộ phận sau:
- Stator: là phần cố định của động cơ, bao gồm các cuộn dây điện được đặt bên trong.
- Rotor: là phần quay của động cơ, bao gồm các cuộn dây điện hoặc nam châm vĩnh cửu.
- Bạc đạn: lắp đặt ở bộ phận quay, giúp giảm ma sát giữa các bộ phận của động cơ.
- Trục ra: Truyền chuyển động xoay từ động cơ ra thiết bị, máy móc
- Quạt: làm mát, giúp tản nhiệt cho động cơ.
- Vỏ động cơ: để bảo vệ động cơ và các bộ phận bên trong.
4) Thông số kỹ thuật motor 12v 100w 24v DC
Motor 12v DC được kí hiệu : 5 DC 100w 24 GU 18 – 40K. Có nghĩa là:
- 5: là mã số 5 của motor giảm tốc DC 300w 12v 24v
- DC: dòng điện 1 chiều
- 24 = 24v = 24vdc = hiệu điện thế
- 18: viết tắt của 1800 vòng / phút
- 40K: số lần giảm tốc độ, tỉ số truyền, ratio
- 100w: công suất
Khi đấu với điện áp 24v, motor DC 100w có dòng Ampe định mức: 6.5
5) Motor 12v 100w 24v DC
a) Motor 12v 100w ( động cơ 24v 100w điện DC 1 chiều)
- Đường kính trục: 11mm. Mã hàng: 5GN
- Tổng dài: 176mm
- Kích thước hộp số: 90x90mm
- Kích thước lỗ bắt ốc: 12mm
- Chiều dài trục: 25mm
- Rãnh cavet: 4mm
- Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
- Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút
b) Motor 12v 100w liền hộp số ( động cơ giảm tốc 24v 100w điện DC 1 chiều)
- Đường kính trục: 10mm. Mã hàng: 4GN
- Chiều dài trục: 25mm
- Rãnh cavet: 4mm
- Kích thước hộp số: 80x80mm
- Kích thước lỗ bắt ốc: 6mm
- Tốc độ giảm từ 10 đến 200 lần (110- 7 vòng/phút)
c) Motor 12v 100w 24v DC trục vuông góc
Loại 1) Motor DC 100w trục vuông góc cốt dương
- Đường kính trục ra: 12mm
- Kích thước mặt hộp số: 80x80mm
- Mã hàng hộp số: 4GN
- Tổng dài: 263.5mm
- Kích thước lỗ: 7mm
- Tốc độ giảm từ 3 đến 200 lần ( 367- 6 vòng/phút)
Loại 2) Motor DC 100w trục vuông cốt âm
- Đường kính trục âm: 15mm
- Rãnh cavet: 5 mm
- Mã hàng giảm tốc: 4GN
- Tổng dài: 263.5mm
- Kích thước lỗ: 7mm
- Khi lắp hộp số tốc độ giảm đi trong khoảng từ 3 -200 lần
d) Motor 24v 100w 12v DC trục vuông góc, NMRV40
Loại 1) Motor 24v 100w 12v DC gắn NMRV40 trục âm vuông góc
- Đường kính cốt ra: 18mm. Rãnh cavet: 6mm
- Đường kính cốt ra: 11mm. Rãnh cavet: 4mm
- Gắn với NMRV size 40
- Tổng dài: 264.5mm
- Tốc độ giảm từ 3 -200 lần
Loại 2) Motor 24v 100w 12v DC lắp hộp số NMRV40 trục dương vuông góc
- Đường kính cốt dương: 18mm. Rãnh cavet: 6mm
- Chiều dài trục dương: 40mm
- Đường kính cốt ra motor: 11mm. Cavet: 4mm
- Gắn với NMRV size 40 trục dương
- Tổng dài khi gắn hộp số: 264.5mm
- Tốc độ giảm từ 3 -200 lần

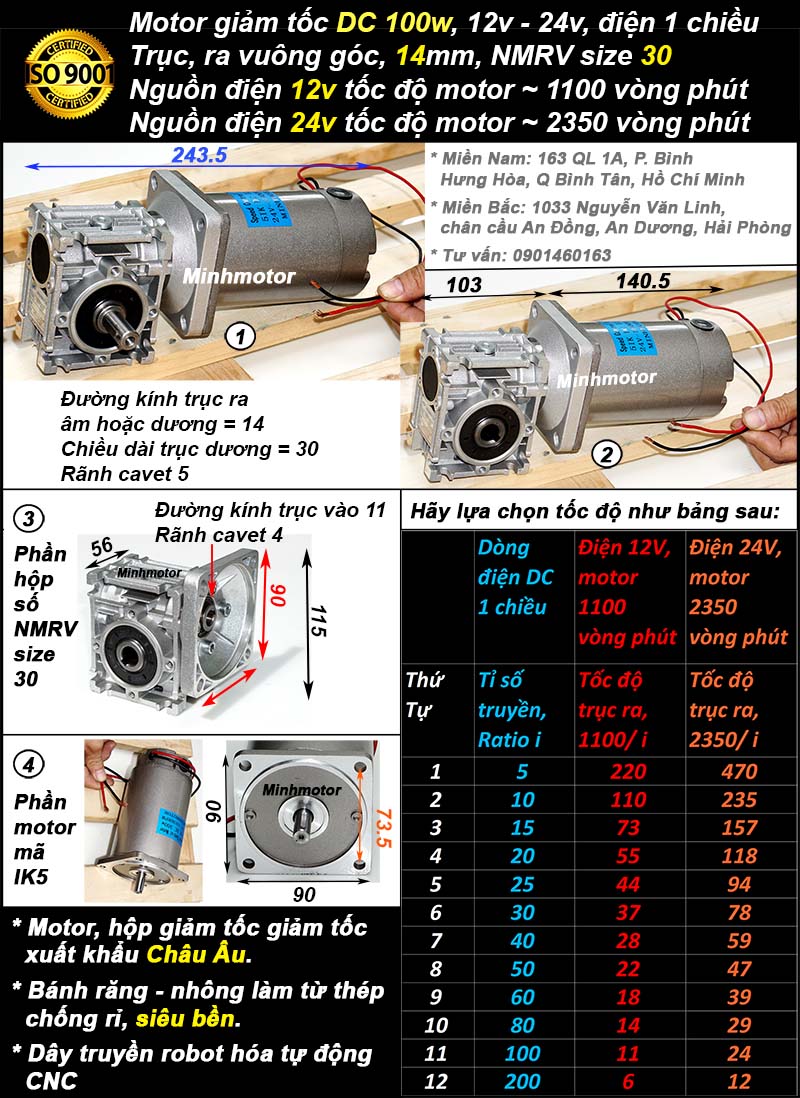

e) Motor 24v 100w 12v DC trục vuông góc, NMRV30
Loại 1) Motor 24v 100w 12v DC trục vuông góc lắp NMRV30 trục âm
- Đường kính trục ra: 14mm. Rãnh cavet: 5mm
- Đường kính trục vào: 11mm. Rãnh cavet: 4mm
- Lắp với hộp số bánh vít NMRV size 30
- Tốc độ giảm từ 3 đến 200 lần (783 - 6 vòng/phút)
Loại 2) Motor giảm tốc 24v 100w 12v DC trục vuông góc gán NMRV30 cốt ra dương
- Đường kính trục dương ra: 14mm. Rãnh cavet: 5mm
- Chiều dài trục: 30mm
- Đường kính trục ra motor: 11mm. Cavet: 4mm
- Lắp với hộp số NMRV size 30 dương
- Tốc độ từ 3 đến 200 lần (783 - 6 vòng/phút)
f) Motor DC 100w 24v 12v DC mặt bích
- Đường kính trục ra 18mm.
- Tốc độ giảm từ 5 -200 lần
- Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
- Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút
- Ratio: 1/5 - 1/200
6) Cách chọn tỷ số truyền, tốc độ trục ra motor 12v 100w 24v giảm tốc
a) Chọn tốc độ trục ra motor DC 100w, với điện áp 12v, 1110 vòng
Tốc độ trục motor 12v khoảng:
- Tốc độ trục ra là 222 vòng phút khi tỉ số truyền i = 5(vì 1110/5 = 222)
- Tốc độ trục ra là 111 vòng phút khi tỉ số truyền i = 10
- Trục ra là 55.5 vòng phút khi tỉ số truyền i = 20
- Trục ra là 44.4 vòng phút khi tỉ số truyền i = 25
- Trục ra là 37 vòng phút khi tỉ số truyền i = 30
- Trục ra là 22.2 vòng phút khi tỉ số truyền i = 50
- Trục ra là 18.5 vòng phút khi tỉ số truyền i =60
- Tốc độ trục ra là 14.8 vòng phút khi tỉ số truyền i = 75
b) Chọn tốc độ trục ra motor giảm tốc DC 100w 1 chiều với điện áp 24v, 2360 vòng
Tốc độ trục motor khoảng:
- Tốc độ trục ra là 472 vòng phút khi tỉ số truyền i = 5, khi này lực momen:2.65 Nm
- Tốc độ trục ra là 236 vòng phút khi tỉ số truyền i = 10, momen 5.31 Nm
- Trục ra là 118 vòng phút khi tỉ số truyền i = 20, momen 10.6 Nm
- Trục ra là 94.4 vòng phút khi tỉ số truyền i = 25, momen 13.3 Nm
- Trục ra là 78.7 vòng phút khi tỉ số truyền i = 30, momen 15.9 Nm
- Trục ra là 47.2 vòng phút khi tỉ số truyền i = 50, momen 26.5 Nm
- Trục ra là 39.3 vòng phút khi tỉ số truyền i = 60, momen 31.8 Nm
- Trục ra là 31.4 vòng phút khi tỉ số truyền i = 75, momen 39.8 Nm
7) Bảng giá motor 12v 100w
Mời quý khách hàng tham khảo bảng giá motor 12V 100W DC mới nhất trên toàn quốc:
- Giá motor 12V 25W 2GN: giá từ 850.000 - 1.550.000 VND
- Giá motor 12V 40W 3GN: giá từ 950.000 - 1.600.000 VND
- Giá motor 12V 60W 4GN: giá từ 1.000.000 - 1.650.000 VND
- Giá motor 12V 90W 5GN: giá từ 1.300.000 - 1.880.000 VND
- Giá motor 12V 100W 120W 5GN: giá từ 1.350.000 - 1.950.000 VND
- Giá motor 12V từ 140W 5GN: giá từ 1.550.000 - 2.110.000 VND
Lưu ý: Giá thay đổi theo tỉ giá USD
Trên đây là thông tin chi tiết về motor 12V 100W DC 1 chiều. Mời tham khảo các loại động cơ 12V bán chạy khác dưới đây.
