Motor 12v 120w DC

2.528 reviews

Motor 12v 120w và động cơ 12v 120w là động cơ điện 1 chiều DC hiệu điện thế nhỏ: 12v. Sau đây là những thông tin hữu ích về động cơ 12v 120w DC.



1) Ứng dụng motor 12v 120w điện 1 chiều

Được lựa chọn dùng trong thiết bị điện trong quá trình làm việc khi phải di chuyển

  • Máy hút bụi ro bot, xe đạp điện, quạt mini,...
  • Máy quay kẹo bông, kẹo mạch nha, kẹo kéo,nướng thịt, của các gánh hàng rong,...
  • Quảng cáo trưng bày sản phẩm, logo cửa hàng,...
  • Thiết bị đòi hỏi sự an toàn điện như đồ chơi dành cho trẻ em, vì hiệu điện thế nhỏ nên không bị giật điện.

2) Ưu điểm motor 12v 120w DC

  • Điện áp nhỏ 12V an toàn với trẻ em, không gây giật điện
  • Công suất 120w phù hợp với nhiều máy móc
  • Hiệu suất cao, tiết kiệm điện năng công nghệ mới
  • Bền bỉ, tuổi thọ 5 - 7 năm
  • Công nghệ sản xuất Đài Loan tiên tiến
  • Chất lượng đạt tiêu chuẩn xuất khẩu châu Âu

3) Cấu tạo động cơ 12v 120w DC

Động cơ 12V 120w điện 1 chiều DC có cấu tạo gồm các bộ phận sau:

  • Vỏ động cơ: để bảo vệ động cơ và các bộ phận bên trong.
  • Stator: là phần cố định của động cơ, bao gồm các cuộn dây điện được đặt bên trong.
  • Rotor: là phần quay của động cơ, bao gồm các cuộn dây điện hoặc nam châm vĩnh cửu.
  • Bạc đạn: lắp đặt ở bộ phận quay, giúp giảm ma sát giữa các bộ phận của động cơ.
  • Quạt: làm mát, giúp tản nhiệt cho động cơ.
  • Trục ra: Truyền chuyển động xoay từ động cơ ra thiết bị, máy móc

4) Thông số kỹ thuật motor 12v 120w DC

Motor DC có kí hiệu DC: 5 DC 120w 12 GU 18 – 60K. Được hiểu như sau:

  • 12 = 12v (24 volt) = hiệu điện thế
  • 5: là mã số 5 của motor giảm tốc DC 120w 12v
  • 120w: công suất
  • DC: dòng điện 1 chiều
  • 18: viết tắt của 1800 vòng / phút
  • 60K: tỉ số truyền, số lần giảm tốc độ, ratio

Khi đấu với điện áp 12v, Motor 12v DC 120w  có dòng Ampe định mức: 13.3

5) Phân loại motor 12v 120w 24V DC

a) Motor 12v 120w ( động cơ 24v 120w điện DC 1 chiều)

  • Đường kính trục: 11mm. Mã hàng: 5GN
  • Tổng dài: 155mm
  • Kích thước hộp số: 90x90mm
  • Kích thước lỗ bắt ốc: 12mm
  • Rãnh cavet: 4mm

Motor 12v 120w ( động cơ 24v 120w điện DC 1 chiều)

b) Motor 12v 120w liền hộp số ( động cơ giảm tốc 24v 120w điện DC 1 chiều)

  • Đường kính trục: 10mm. Mã hàng: 4GN
  • Chiều dài trục: 25mm
  • Rãnh cavet: 4mm
  • Tổng dài: 210mm
  • Kích thước hộp số: 80x80mm
  • Kích thước lỗ bắt ốc: 6mm

Motor 12v 120w liền hộp số ( động cơ giảm tốc 24v 120w điện DC 1 chiều)

c) Motor 12v 120w 24v trục vuông góc

c1) Motor 120w 24v trục vuông góc cốt dương

  • Đường kính trục ra dương: 12mm
  • Rãnh cavet: 4mm
  • Kích thước mặt hộp số: 80x80mm
  • Đường kính lỗ: 7mm
  • Tổng dài: 263.5mm
  • Mã hàng hộp số: 4GN

Motor DC 120w trục vuông cốt âm

c2) Motor 12v 120w trục vuông cốt âm

  • Đường kính trục âm: 15mm
  • Rãnh cavet: 5 mm
  • Mã hàng giảm tốc: 4GN
  • Kích thước mặt hộp số: 80x80mm
  • Đường kính lỗ: 7mm
  • Tổng dài: 263.5mm

Motor DC 120w trục vuông cốt âm

d) Động cơ 12v 120w trục vuông góc, NMRV40

d1) Motor trục vuông góc 12v 120w 24v lắp NMRV size 40 cốt dương

  • Đường kính cốt ra: 18mm. Rãnh cavet: 6mm
  • Đường kính cốt vào: 11mm. Rãnh cavet: 4mm
  • Gắn với NMRV size 40
  • Tổng dài: 264.5mm
  • Chiều dài trục dương: 40mm

 Motor DC 120w 12v 24v trục vuông góc, NMRV40 âm

d2) Motor trục vuông góc 12v 120w 24v lắp NMRV size 40 cốt âm

  • Đường kính trục ra: 18mm. Rãnh cavet: 6mm
  • Đường kính cốt vào: 11mm. Rãnh cavet: 4mm
  • Lắp với NMRV size 40 âm
  • Tổng dài: 264.5mm

Motor DC 120w 12v 24v trục vuông góc, NMRV40 âm

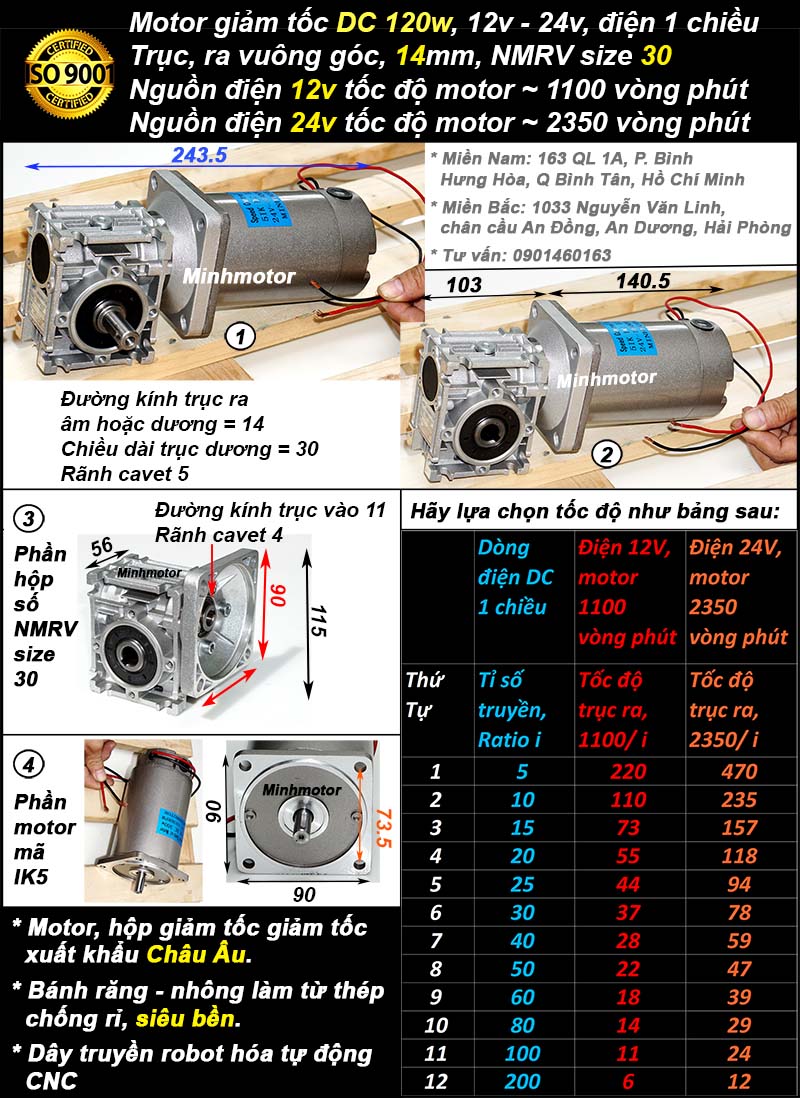

e) Động cơ 12v 120w 24v trục vuông góc, NMRV30

e1) Motor 12v 120w 24v trục vuông góc NMRV size 30 cốt dương

  • Đường kính trục ra: 14m. Rãnh cavet: 5mm
  • Chiều dài trục dương: 30mm
  • Lắp với hộp số bánh vít NMRV size 30
  • Tốc độ giảm từ 3 đến 200 lần (783 - 6 vòng/phút)
  • Kích thước mặt hộp số: 90x90mm
  • Tổng dài: 243.5mm

Motor DC 120w 12v 24v trục vuông góc, NMRV30 âm

e2) Motor 12v 120w 24v trục vuông góc NMRV size 30 cốt dương

  • Đường kính trục ra: 14m. Rãnh cavet: 5mm
  • Lắp với hộp số bánh vít NMRV size 30
  • Tốc độ giảm từ 3 đến 200 lần (783 - 6 vòng/phút)
  • Kích thước mặt hộp số: 90x90mm
  • Tổng dài: 243.5mm

Motor DC 120w 12v 24v trục vuông góc, NMRV30 âm

f) Động cơ 12v 120w điện 1 chiều mặt bích

  • Đường kính trục ra 15mm. Cavet: 5mm
  • Tốc độ giảm từ 3 -200 lần
  • Tổng dài: 243mm
  • Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
  • Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút

Motor 24v 120w 12v DC mặt bích

6) Cách chọn tỷ số truyền, tốc độ trục ra motor 12v 120w giảm tốc

Chọn tốc độ trục ra motor 12v 120w, với điện áp 12v, 1110 vòng

Tốc độ cốt trục motor 12v:

  • Tốc độ trục ra là 111 vòng phút khi tỉ số truyền i = 10(vì 1110/10 = 111)
  • Trục ra là 55.5 vòng phút khi tỉ số truyền i = 20
  • Trục ra là 44.4 vòng phút khi tỉ số truyền i = 25
  • Trục ra là 37 vòng phút khi tỉ số truyền i = 30
  • Trục ra là 22.2 vòng phút khi tỉ số truyền i = 50
  • Trục ra là 18.5 vòng phút khi tỉ số truyền i = 60
  • Trục ra là 11.1 vòng phút khi tỉ số truyền i = 100
  • Trục ra là 7.4 vòng phút khi tỉ số truyền i = 150

7) Bảng giá motor 12v 120w

Mời quý khách hàng tham khảo bảng giá motor 12V 120W DC mới nhất trên toàn quốc:

  • Giá motor 12V 25W 2GN: giá từ 850.000 - 1.550.000 VND
  • Giá motor 12V 40W 3GN: giá từ 950.000 - 1.600.000 VND
  • Giá motor 12V 60W 4GN: giá từ 1.000.000 - 1.650.000 VND
  • Giá motor 12V 90W 5GN: giá từ 1.300.000 - 1.880.000 VND
  • Giá motor 12V 120W 5GN: giá từ 1.350.000 - 1.950.000 VND
  • Giá motor 12V từ 140W 5GN: giá từ 1.550.000 - 2.110.000 VND

Lưu ý: Giá thay đổi theo tỉ giá USD

Trên đây là thông tin chi tiết về motor 12V 120W DC 1 chiều. Mời tham khảo các loại động cơ 12V bán chạy khác dưới đây.
