Motor 12v 200w DC

6.506 reviews

Motor 12V 200W DC chổi than mã 5IK, hộp số 5GN 90 x 90 mm, nguồn 12V (khoảng 1100 vòng/phút, 20 – 21 A) hoặc 24V (khoảng 2350 vòng/phút), tỉ số 1/3 – 1/200, trục thẳng, RA/RH, NMRV30/40, mặt bích.

Motor 12V 200W DC (động cơ 12V 200W, động cơ 1 chiều 200W) là motor một chiều chổi than nam châm vĩnh cửu mã 5IK, lắp hộp số 5GN mặt vuông 90 x 90 mm, dùng nguồn 12V hoặc 24V DC. Nguồn 12V cho tốc độ motor khoảng 1100 vòng/phút với dòng khoảng 20 – 21 A; nguồn 24V cho khoảng 2350 vòng/phút, dòng khoảng 10 – 11 A.

Động cơ 12V 200W có bản trục thẳng 11 mm và 15 mm, trục vuông góc RA cốt dương 15 mm, RH cốt âm 17 mm, gắn NMRV30 (trục 14 mm), NMRV40 (trục 18 mm) và mặt bích GS. Tỉ số truyền từ 1/3 đến 1/200, trục ra khoảng 370 đến 5,5 vòng/phút ở 12V.



Mục lục

1. Cấu tạo động cơ 12v 200w DC

Động cơ 12V 200w điện 1 chiều DC có cấu tạo gồm các bộ phận sau:

  • Stator: phần cố định, gồm vỏ thép và các nam châm vĩnh cửu tạo từ trường.
  • Rotor (phần ứng): phần quay, gồm lõi thép quấn dây đồng và cổ góp; chổi than tì lên cổ góp để cấp điện cho rotor.
  • Bạc đạn: lắp đặt ở bộ phận quay, giúp giảm ma sát giữa các bộ phận của động cơ.
  • Quạt: làm mát, giúp tản nhiệt cho động cơ.
  • Trục ra: Truyền chuyển động xoay từ động cơ ra thiết bị, máy móc
  • Vỏ động cơ: để bảo vệ động cơ và các bộ phận bên trong.

2. Thông số kỹ thuật motor 12v 200w DC

Ký hiệu giúp quý khách chọn mua motor DC: 5 DC 200 12 GU 18 – 30K. Có nghĩa là:

  • 5: là mã số 5 của motor giảm tốc DC 200w 12v 24v
  • 200w: công suất
  • DC: dòng điện 1 chiều
  • 12 = 12V = điện áp định mức (bản 24V ghi 24)
  • 18: viết tắt của 1800 vòng / phút
  • 30K: số lần giảm tốc độ, tỉ số truyền, ratio

3. Phân loại motor 12v 200w 24v DC

a. Motor 12v 200w ( động cơ 24v 200w điện DC 1 chiều)

  • Đường kính trục: 11mm.
  • Rãnh cavet: 4mm
  • Mã hàng: 5GN
  • Kích thước hộp số: 90x90mm
  • Kích thước lỗ bắt ốc: 12mm
  • Chiều dài trục: 25mm
  • Tổng dài: 176mm
  • Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
  • Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút

Motor 12v 200w ( động cơ 24v 200w điện DC 1 chiều)

b. Motor 12v 200w liền hộp số ( động cơ giảm tốc 24v 200w điện DC 1 chiều)

  • Đường kính trục: 15mm. Mã hàng: 5GN
  • Chiều dài trục: 25mm
  • Rãnh cavet: 4mm
  • Kích thước hộp số: 90x90mm
  • Kích thước lỗ bắt ốc: 12mm
  • Tốc độ trục ra từ 470 - 6 vòng/ phút

Motor 12v 200w liền hộp số ( động cơ giảm tốc 24v 200w điện DC 1 chiều)

c. Motor 12v 200w DC trục vuông góc

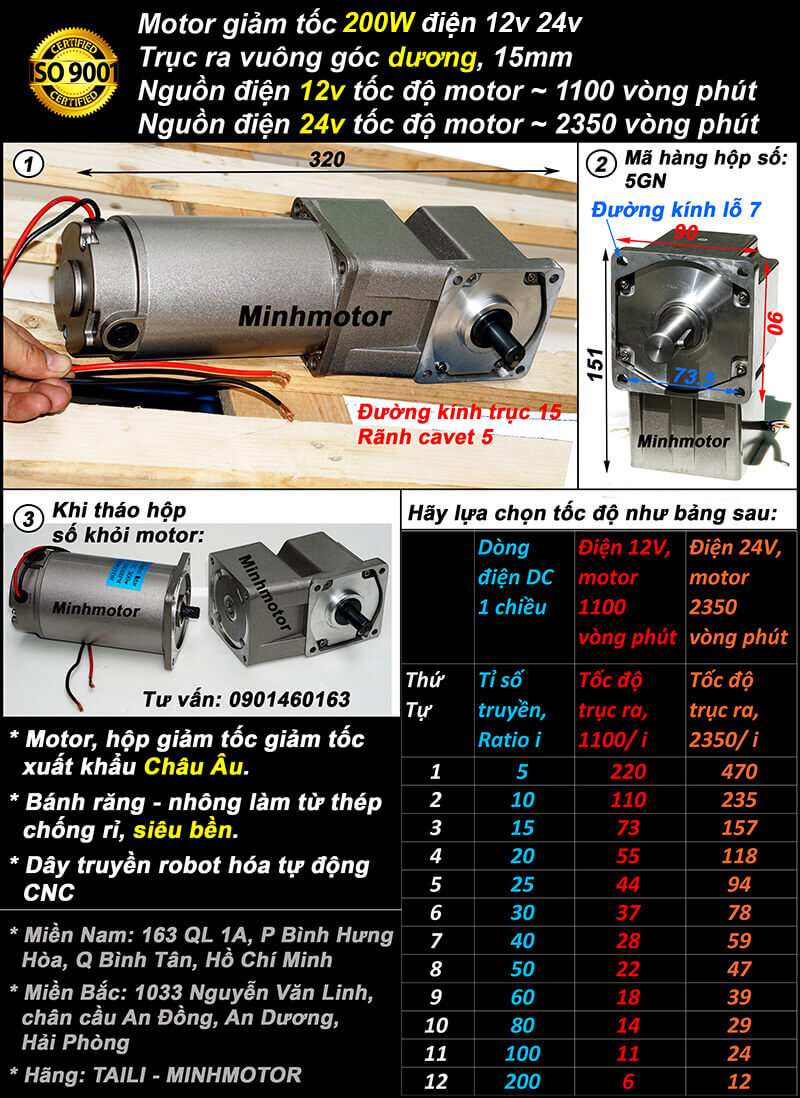

Loại 1) Motor 12v 200w trục vuông góc cốt dương

  • Đường kính cốt trục: 15mm
  • Rãnh cavet: 5mm
  • Kích thước lỗ: 7mm
  • Kích thước mặt hộp số: 90x90mm
  • Mã hàng hộp số: 5GN RA
  • Chiều dài motor giảm tốc 320mm

Motor 12v 200w trục vuông góc cốt dương

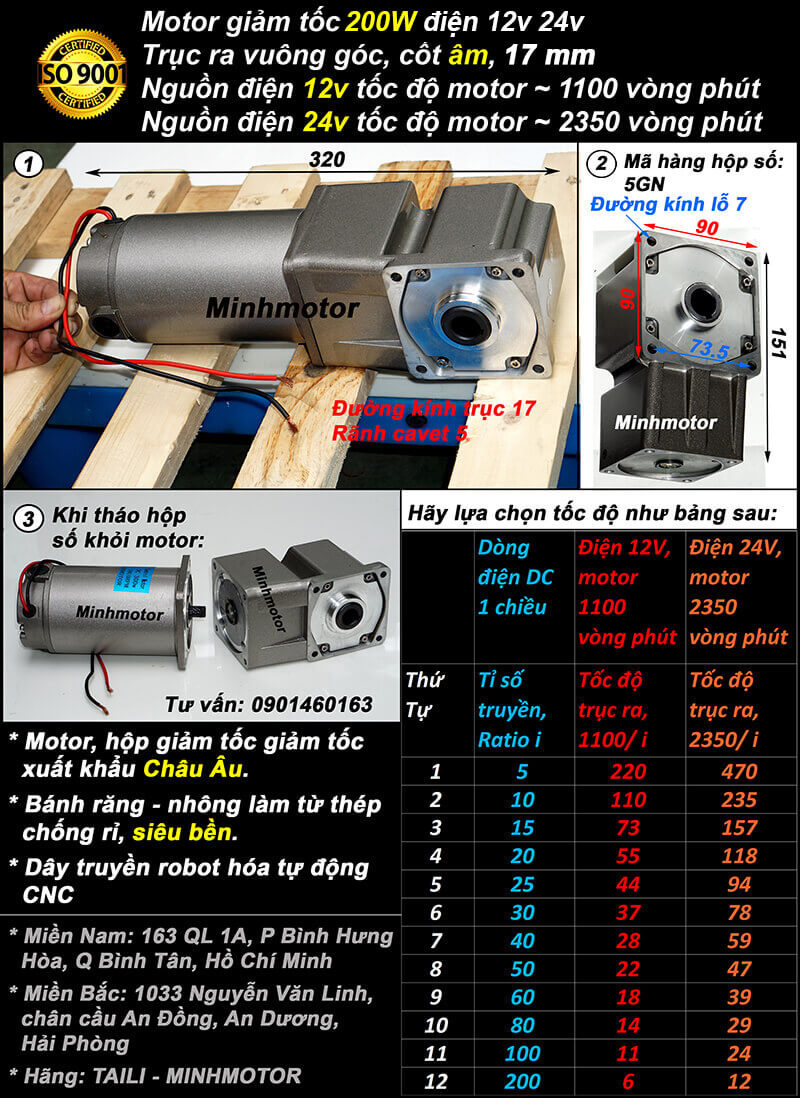

Loại 2) Motor 12v 200w điện 1 chiều DC trục vuông cốt âm

  • Đường kính trục âm: 17mm
  • Rãnh cavet: 5 mm
  • Kích thước lỗ: 7mm
  • Ratio: 1/5 - 1/200
  • Mã hàng giảm tốc: 5GN RH, kích thước 90x90mm
  • Tổng chiều dài: 320mm

Motor 12v 200w điện 1 chiều DC trục vuông cốt âm

d. Motor 12v 200w DC trục vuông góc, NMRV40

Loại 1) Motor 24v 200w 12v DC gắn hộp số NMRV40 trục âm vuông góc

  • Đường kính cốt ra: 18mm
  • Rãnh cavet: 6mm
  • Đường kính cốt vào: 11mm. Rãnh cavet: 4mm
  • Tổng dài hộp số: 296mm
  • Gắn với hộp giảm tốc NMRV size 40 cốt âm
  • Mã motor IK5 200w

 Motor 24v 200w 12v DC gắn hộp số NMRV40 trục âm vuông góc

Loại 2) Motor 24v 200w 12v DC trục dương vuông góc gắn NMRV40

  • Đường kính cốt dương: 18mm, chiều dài trục 40mm
  • Rãnh cavet: 6mm
  • Đường kính cốt motor: 11mm. Rãnh cavet: 4mm
  • Tổng dài khi gắn hộp số: 296mm
  • Gắn với hộp giảm tốc NMRV size 40 dương
  • Mã motor IK5 200w

Motor 24v 200w 12v DC trục dương vuông góc gắn NMRV40

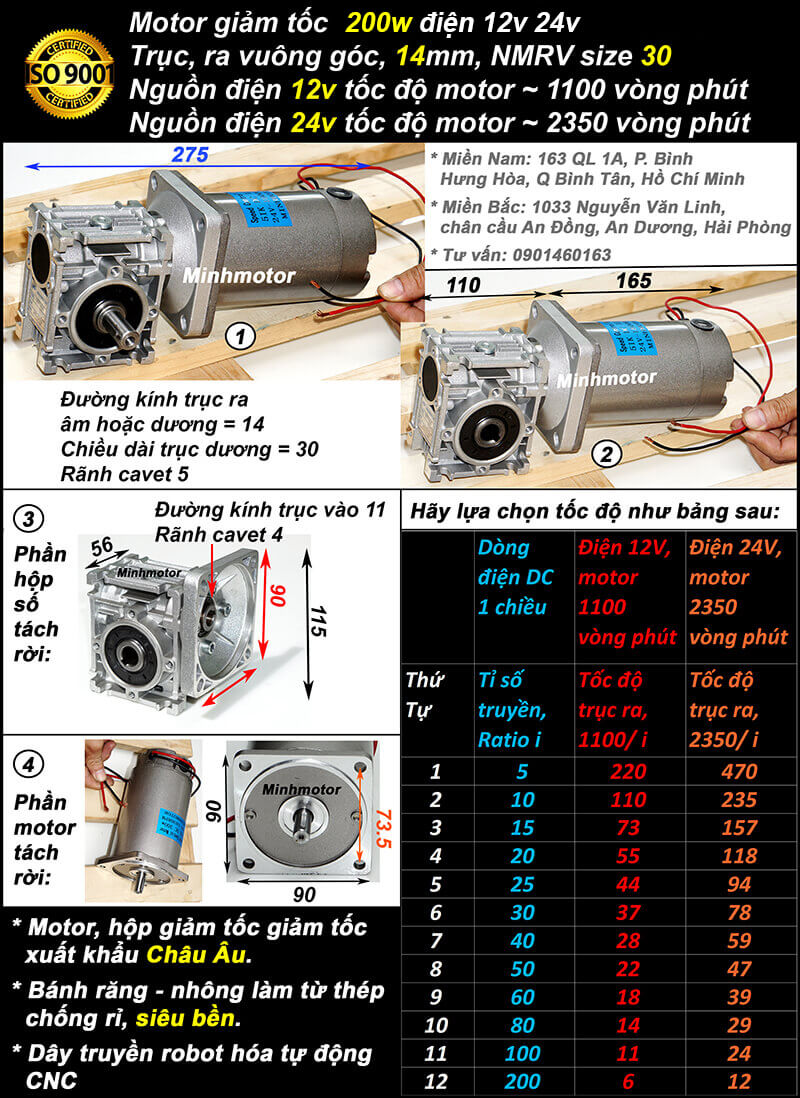

e. Motor 12v 200w DC trục vuông góc, NMRV30

Loại 1) Motor 24v 200w 12v DC gắn hộp số NMRV30 trục âm vuông góc

  • Đường kính trục ra: 14mm. Rãnh cavet: 5mm
  • Đường kính trục vào: 11mm. Rãnh cavet: 4mm
  • Tổng chiều dài: 275mm
  • Lắp với hộp số mang tải NMRV size 30
  • Tốc độ giảm từ 3 đến 200 lần (783- 6 vòng/phút)

Motor 24v 200w 12v DC gắn hộp số NMRV30 trục âm vuông góc

Loại 2) Motor 24v 200w 12v trục vuông góc DC gắn hộp số NMRV30 dương

  • Đường kính trục ra dương: 14mm. Cavet: 5mm
  • Đường kính trục vào: 11mm. Rãnh cavet: 4mm
  • Chiều dài trục ra hộp số 30mm
  • Tổng chiều dài khi gắn hộp giảm tốc: 275mm
  • Lắp với hộp số mang tải NMRV size 30 trục dương
  • Tốc độ giảm từ 3 đến 200 lần (783- 6 vòng/phút)

Motor 24v 200w 12v trục vuông góc DC gắn hộp số NMRV30 dương

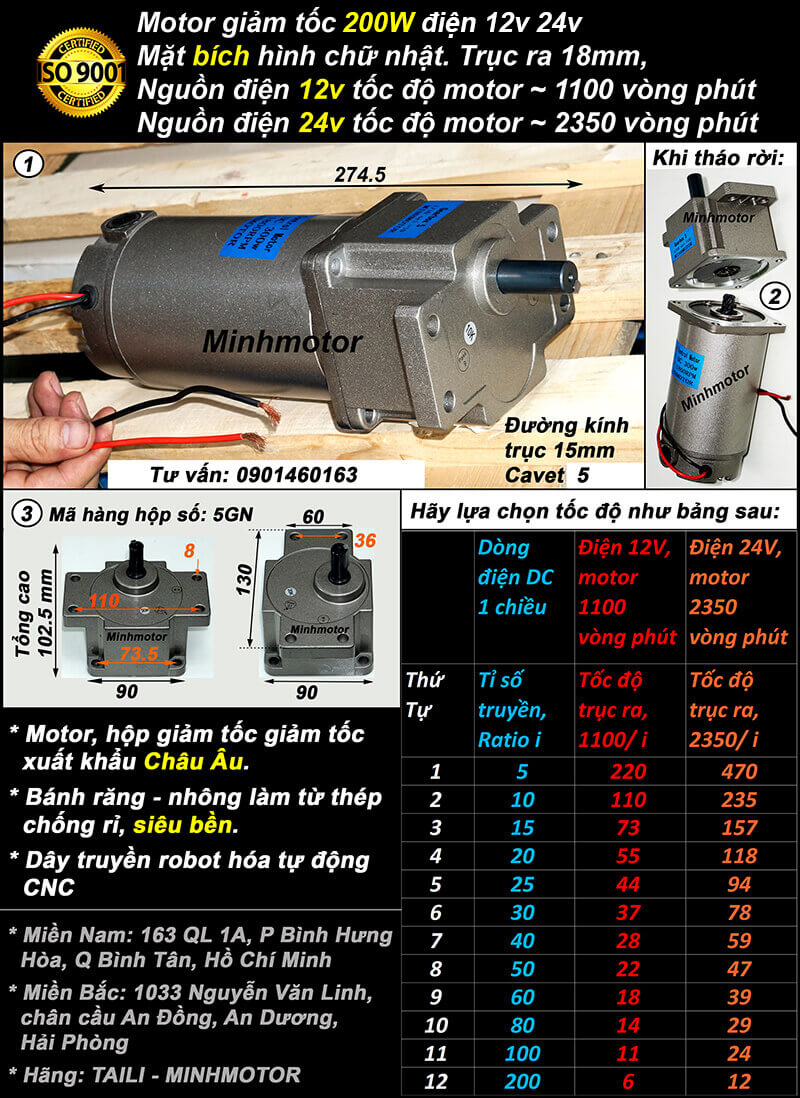

f. Motor 12v 200w DC mặt bích

  • Đường kính trục ra 15mm, rãnh cavet 5mm
  • Tổng chiều dài: 274.5mm
  • Kích thước mặt bích hộp số: 130x60mm
  • Mã hộp số GS 5GN
  • Tốc độ giảm từ 5 -200 lần

Motor 12v 200w DC mặt bích

4. Cách chọn tốc độ trục ra, tỉ số truyền motor 12v 200w giảm tốc

a. Chọn tốc độ trục ra motor 12v 200w, với điện áp 12v, 1110 vòng

Tốc độ trục motor 12v 200w

  • Tốc độ trục ra: 222 vòng/phút khi tỉ số truyền i = 5(vì 1110/5 = 222)
  • Tốc độ trục ra là 111 vòng/phút khi tỉ số truyền i = 10
  • Tốc độ trục ra là 74 vòng/phút khi tỉ số truyền i = 15
  • Trục ra là 55 vòng/phút khi tỉ số truyền i = 20
  • Trục ra là 44 vòng/phút khi tỉ số truyền i = 25
  • Trục ra là 37 vòng/phút khi tỉ số truyền i = 30
  • Tốc độ trục ra là 22 vòng/phút khi tỉ số truyền i = 50
  • Tốc độ trục ra là 18.5 vòng/phút khi tỉ số truyền i = 60

5. Bảng giá motor 12v 200w (giá trung bình thị trường Việt Nam)

Giá trung bình thị trường Việt Nam (tham khảo, thay đổi theo tỉ giá, cấu hình và số lượng):

  • Giá motor 12V 25W 2GN: giá từ 850.000 - 1.550.000 VND
  • Giá motor 12V 40W 3GN: giá từ 950.000 - 1.600.000 VND
  • Giá motor 12V 60W 4GN: giá từ 1.000.000 - 1.650.000 VND
  • Giá motor 12V 90W 5GN: giá từ 1.300.000 - 1.880.000 VND
  • Giá motor 12V 120W 5GN: giá từ 1.350.000 - 1.950.000 VND
  • Giá motor 12V 140W, 150W 5GN: giá từ 1.550.000 - 2.110.000 VND
  • Giá motor 12V 200W 5GN: giá từ 1.750.000 - 2.510.000 VND

Lưu ý: Giá thay đổi theo tỉ giá USD

6. Thông số điện, nguồn cấp và bộ điều khiển motor 12V 200W

Thông sốBản 12V DCBản 24V DC
Dòng định mứckhoảng 20 – 21 Akhoảng 10 – 11 A
Dòng khởi độngkhoảng 60 – 80 A (rất ngắn)khoảng 30 – 40 A
Tốc độ motorkhoảng 1100 vòng/phútkhoảng 2350 vòng/phút
Mô-men trục motorkhoảng 1,7 Nmkhoảng 0,8 Nm
Nguồn tổ ong gợi ý12V từ 30 A24V từ 15 A
Bộ điều khiển phù hợpBộ điều tốc DC PWM 12V từ 40 ABộ điều tốc DC PWM 24V từ 20 – 30 A
Cầu chì / dây dẫnkhoảng 25 A / dây 4 mm²khoảng 15 A / dây 2,5 mm²
Chạy ắc quy 100Ah1 bình 12V, khoảng 4 giờ đủ tải2 bình nối tiếp, khoảng 8 giờ

Tốc độ và mô-men trục ra motor 200W theo tỉ số truyền (hộp 5GN trục thẳng, hiệu suất khoảng 73 – 80%):

Tỉ số truyềnTốc độ ra ở 12V (vòng/phút)Tốc độ ra ở 24V (vòng/phút)Mô-men ở 12V (Nm)Mô-men ở 24V (Nm)
5222470khoảng 7khoảng 3,3
10111235khoảng 14khoảng 6,5
2055118khoảng 28khoảng 13
303778khoảng 38khoảng 18
502247khoảng 63khoảng 30
6018,539khoảng 76khoảng 35
  • Mô-men trong bảng tính theo công suất motor 200W.
  • Giới hạn mô-men hộp 5GN và trục 15 – 18 mm: xem nhãn, catalog hộp số.
  • Hộp trục vít NMRV hiệu suất thấp hơn, mô-men thực nhỏ hơn bảng.
  • Điều chỉnh tốc độ dùng bộ điều tốc DC, không dùng biến tần.

7. Ứng dụng của motor 12V 200W, động cơ 24V 200W DC

  • Máy quay kẹo kéo, kẹo mạch nha, xiên nướng thịt dùng motor 12V 200W giảm tốc chậm.
  • Băng tải ngắn, băng chuyền nâng hạ món ăn trong nhà hàng chạy nguồn 24V.
  • Xe đẩy, xe gom rác điện cỡ nhỏ dùng động cơ 24V 200W ghép hộp số trục vuông góc.
  • Cơ cấu cuốn rèm, cuốn bạt mái che, cuốn lưới nhà màng chạy ắc quy hoặc pin mặt trời.
  • Máy rửa, máy tách vỏ nông sản cỡ nhỏ ở vùng chưa có điện lưới 3 pha.
  • Bàn xoay, kệ quay trưng bày hàng nặng trong showroom dùng motor DC 200W tỉ số 1/100.

8. Ưu điểm của động cơ 1 chiều 200W 12V, 24V

  • Điện áp 12V, 24V thấp, giảm nguy cơ điện giật ở nơi ẩm ướt, gần người.
  • Dùng được ắc quy, pin lithium, tấm pin năng lượng mặt trời qua bộ sạc.
  • Đảo chiều chỉ cần đảo cực nguồn; chỉnh tốc vô cấp bằng bộ điều tốc PWM.
  • Mô-men khởi động lớn, kéo tải tốt ngay từ lúc bắt đầu chạy.
  • Cùng khung 90 x 90 mm với bản 150W, dễ thay thế khi nâng công suất.

9. Câu hỏi thường gặp về motor 12V 200W DC

  • Bản 200W khác bản 150W ở đâu? Cùng khung 90 mm. Bản 200W dòng lớn hơn, khoảng 20 A ở 12V.
  • Cần báo gì khi hỏi hàng? Báo điện áp, tốc độ trục ra cần. Báo kiểu trục thẳng hay vuông góc.
  • Kéo xe đẩy chọn tỉ số nào? Tính theo đường kính bánh và vận tốc. Thường dùng 1/20 đến 1/30.
  • Trục cốt âm cỡ bao nhiêu? Bản RH cốt âm 17 mm. NMRV40 cốt âm 18 mm.
  • Có dùng pin mặt trời được không? Được, qua ắc quy và bộ sạc. Không nối thẳng tấm pin vào motor.
  • Có bản thắng từ không? Hỏi trước khi đặt. Tải dốc, tải treo cần bản có thắng.
  • Kiểm tra tem gì? Tem motor ghi 200W và điện áp. Hộp số ghi 5GN kèm tỉ số.
  • Chuẩn bị vật tư gì? Dây 4 mm² cho bản 12V. Cầu chì 25 A, công tắc DC 30 A.
  • Cực dương, cực âm đấu sao? Dây đỏ nối cực dương. Dây đen nối cực âm. Muốn đổi chiều thì đảo hai dây.
  • Bộ điều tốc đấu thế nào? Nguồn vào cổng POWER. Motor vào cổng MOTOR. Không đấu ngược cực nguồn.
  • Công tắc chịu dòng bao nhiêu? Từ 30 A DC trở lên. Công tắc điện xoay chiều dễ cháy tiếp điểm.
  • Lắp motor cần chú ý gì? Bắt chặt mặt bích 90 mm. Căn đồng tâm khớp nối, nhông xích.
  • Chạy thử thế nào? Chạy không tải trước. Sau đó chạy tải, đo dòng dưới 21 A.
  • Ắc quy đặt ở đâu? Nơi khô, thoáng khí. Cách xa tia lửa và nguồn nhiệt.
  • Cần xem chổi than không? Có, sau khoảng 1000 giờ chạy. Chổi ngắn dưới 5 mm thì thay cặp mới.
  • Cổ góp bị đen thì sao? Lau bằng giấy nhám mịn. Thổi sạch bụi than trong motor.
  • Dòng điện tăng dần nghĩa là gì? Tải nặng thêm hoặc bánh răng mòn. Kiểm tra cơ cấu truyền động.
  • Đầu cos, cầu chì cần xem gì? Siết lại cos ắc quy. Cầu chì đổi màu thì thay.
  • Ắc quy cần kiểm tra gì? Đo điện áp sau sạc đầy. Dưới 12,4V là bình đã yếu.
  • Hộp số cần xem gì? Xem phớt có rỉ mỡ không. Nghe tiếng bánh răng khi chạy tải.
  • Bu lông có cần siết lại? Có, rung lâu làm lỏng bu lông. Siết lại bích motor và chân đế.
  • "Nguồn 20 A là đủ". Dòng định mức đã khoảng 20 A. Nguồn nên từ 30 A.
  • "Biến tần chỉnh được motor DC". Không chỉnh được. Motor DC dùng bộ điều tốc DC PWM.
  • "Đảo chiều lúc đang chạy không sao". Dòng tăng vọt, bánh răng chịu sốc. Cần dừng hẳn rồi đảo.
  • "Ắc quy cạn vẫn chạy được". Điện áp thấp làm dòng tăng. Motor nóng, ắc quy chai nhanh.
  • "Tỉ số 1/200 vẫn an toàn". Mô-men tính theo motor rất lớn. Giới hạn xem nhãn hộp.
