Motor 12V 250W DC (động cơ 12V 250W, động cơ 24V 250W, động cơ 1 chiều 250W) là motor một chiều chổi than nam châm vĩnh cửu mã IK5, hộp số 5GN mặt 90 x 90 mm, chạy nguồn 12V hoặc 24V DC. Ở 12V motor quay khoảng 1100 vòng/phút, dòng định mức khoảng 25 – 26 A; ở 24V khoảng 2350 vòng/phút, dòng khoảng 12,5 – 13 A.
Motor 12V 250W liền hộp số dài khoảng 272 mm, tỉ số truyền 1/3 đến 1/200. Các kiểu lắp gồm trục thẳng, trục vuông góc RA cốt dương 15 mm, RH cốt âm 17 mm, gắn NMRV30 (trục 14 mm), NMRV40 (trục 18 mm) và mặt bích GS trục 15 mm.
Mục lục
1. Cấu tạo động cơ 12v 250w DC
Động cơ 12V 250w điện 1 chiều DC có cấu tạo gồm các bộ phận sau:
- Stator: phần cố định, gồm vỏ thép và các nam châm vĩnh cửu tạo từ trường.
- Rotor (phần ứng): phần quay, gồm lõi thép quấn dây đồng và cổ góp; chổi than tì lên cổ góp để cấp điện cho rotor.
- Bạc đạn: lắp đặt ở bộ phận quay, giúp giảm ma sát giữa các bộ phận của động cơ.
- Quạt: làm mát, giúp tản nhiệt cho động cơ.
- Trục ra: Truyền chuyển động xoay từ động cơ ra thiết bị, máy móc
- Vỏ động cơ: để bảo vệ động cơ và các bộ phận bên trong.
2. Thông số kỹ thuật motor 12v 250w
Motor 12v 250w có thông số kỹ thuật quan trọng sau:
Ký hiệu mã hàng motor : 5 DC 250 12 GU 18 – 60K. Có nghĩa là:
- 250w: công suất
- DC: dòng điện 1 chiều
- 12 = 12V = điện áp định mức (bản 24V ghi 24)
- 5: là mã số 5 của motor giảm tốc DC 250w 12v
- 18: viết tắt của 1800 vòng / phút
- 60K: số lần giảm tốc độ, tỉ số truyền, ratio giảm tốc 60 lần
Dòng định mức của motor 12v 250w khoảng 25 – 26 A ở 12V (khoảng 12,5 – 13 A ở 24V)
3. Phân loại động cơ 12v 250w, 24v 250w DC
a. Motor 12v 250w ( động cơ 24v 250w điện DC 1 chiều)
- Đường kính trục: 11mm. Mã hàng: 5GN
- Tổng dài: 196.2mm
- Kích thước hộp số: 90x90mm
- Kích thước lỗ bắt ốc: 12mm
- Chiều dài trục: 25mm
- Rãnh cavet: 4mm
b. Motor 12v 250w liền hộp số ( động cơ giảm tốc 24v 250w điện DC 1 chiều)
- Đường kính trục: 15mm. Mã hàng: 5GN
- Chiều dài trục: 25mm
- Rãnh cavet: 5mm
- Tổng dài: 272mm
- Kích thước hộp số: 90x90mm
- Kích thước lỗ bắt ốc: 8mm

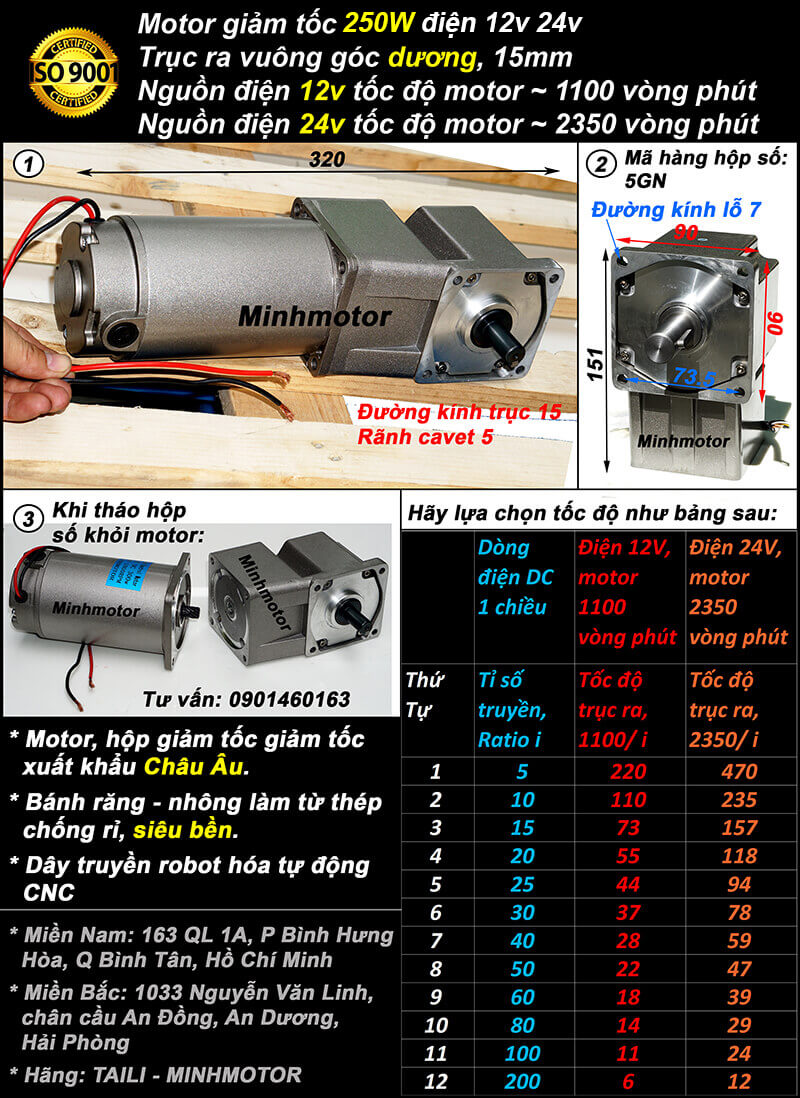

c. Motor 12v 250w 12v DC trục vuông góc
c1) Động cơ 12v 250w 24v trục vuông góc cốt dương
- Đường kính cốt trục: 15mm, chốt cavet 5mm
- Kích thước hộp số: 90x90mm (mã 5)
- Đường kính lỗ: 7mm
- Chiều dài motor giảm tốc 320.5mm
- Mã hàng hộp số: RA 5GN
- Tỷ số truyền: 1/3 - 1/200

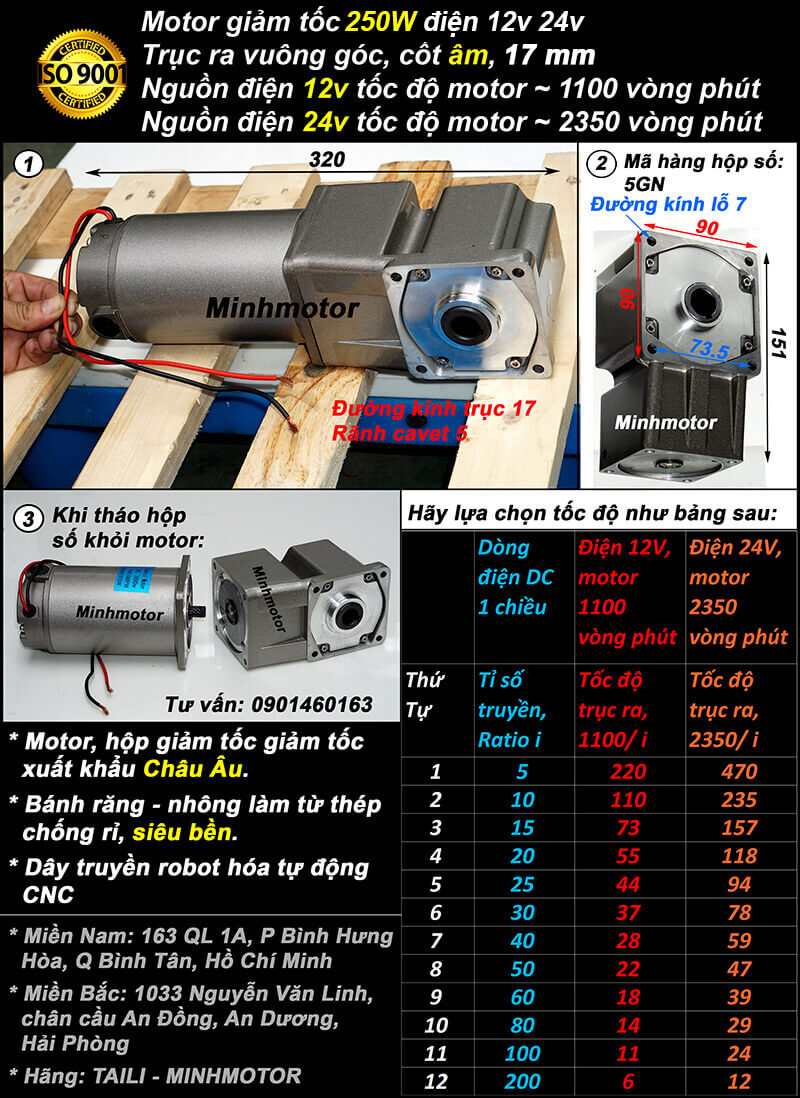

c2) Motor 12v 250w trục vuông cốt âm
- Đường kính trục âm: 17mm
- Rãnh cavet: 5 mm
- Mã hàng giảm tốc: 5GN RH
- Kích thước hộp số 90x90mm
- Tổng chiều dài: 320.5mm
- Ratio: 1/3 - 1/200
- Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
- Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút

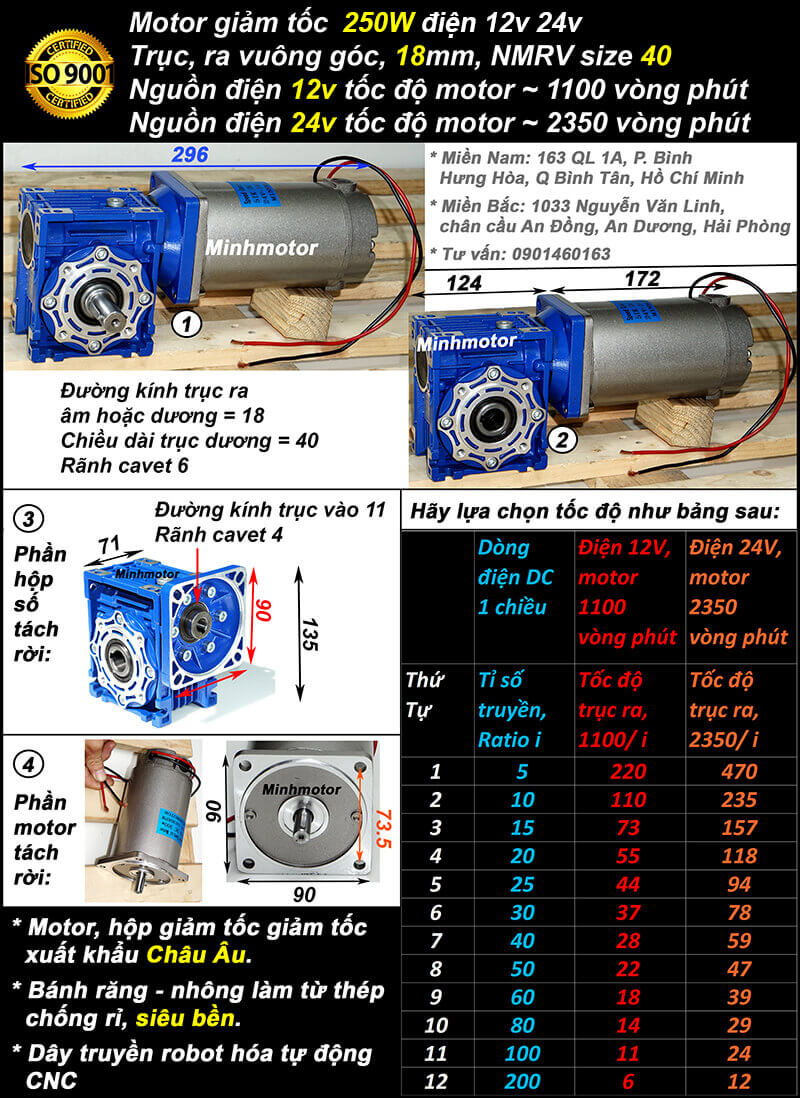

d. Động cơ 12v 250w DC trục vuông góc, NMRV40
d1) Động cơ 12v 250w 24v trục vuông góc gắn NMRV size 40 cốt dương
- Đường kính cốt ra: 18mm. Rãnh cavet: 6mm
- Đường kính cốt vào: 11mm. Rãnh cavet: 4mm
- Chiều dài trục 40mm
- Tổng dài hộp số: 296mm
- Mã motor IK5 250w gắn với hộp giảm tốc NMRV size 40
- Tốc độ đầu ra giảm từ 3 - 200 lần
d2) Động cơ 12v 250w 24v trục vuông góc gắn NMRV 40 cốt âm
- Đường kính cốt âm: 18mm. Rãnh cavet: 6mm
- Đường kính cốt vào: 11mm. Rãnh cavet: 4mm
- Tổng dài hộp số: 296mm
- Mã motor IK5 250w gắn với hộp giảm tốc NMRV size 40
- Tốc độ đầu ra giảm từ 3 - 200 lần

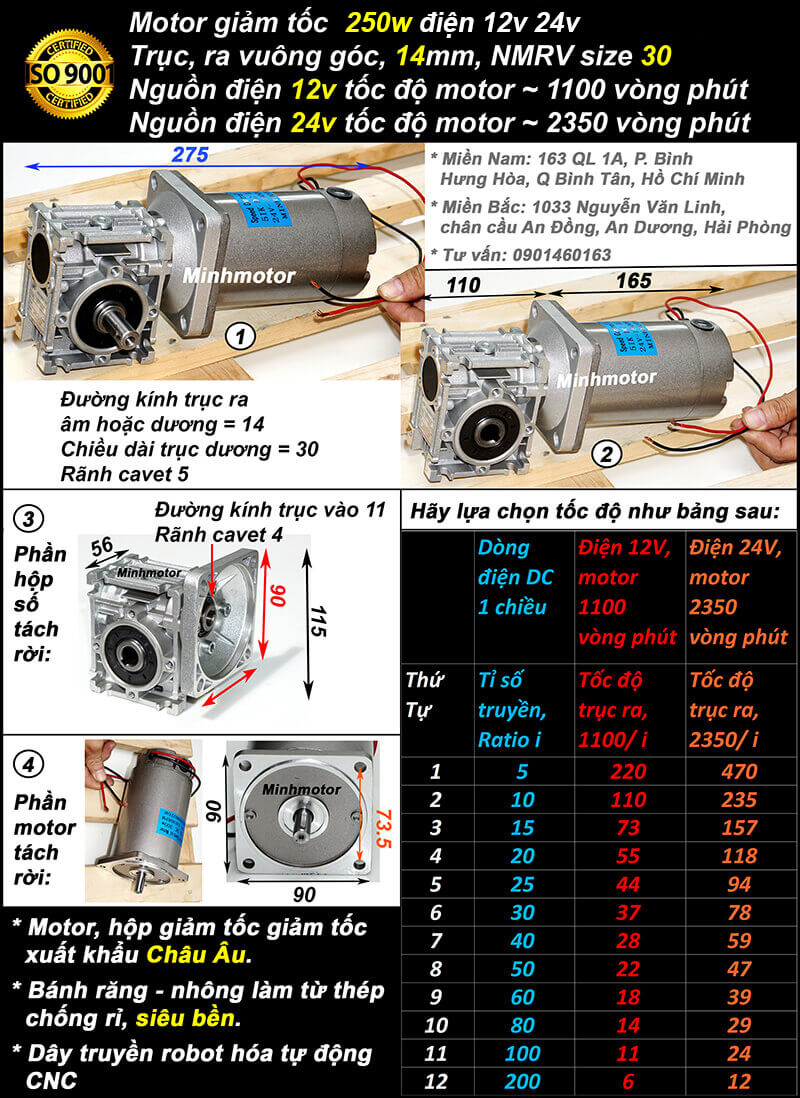

e. Motor 12v 250w DC trục vuông góc, NMRV30
e1) Động cơ 12v 250w 24v gắn NMRV30 cốt dương trục vuông góc
- Đường kính trục ra: 14mm. Rãnh cavet: 5mm
- Đường kính trục vào: 11mm. Rãnh cavet: 4mm
- Chiều dài trục 30mm
- Tổng chiều dài: 282mm
- Lắp với hộp số NMRV size 30
- Tốc độ giảm từ 3 đến 200 lần (367 - 6 vòng/phút)
e2) Động cơ 12v 250w 24v gắn NMRV30 âm trục vuông góc
- Đường kính trục ra: 14mm. Rãnh cavet: 5mm
- Đường kính trục vào: 11mm. Rãnh cavet: 4mm
- Tổng chiều dài: 282mm
- Lắp với hộp số NMRV size 30
- Tốc độ giảm từ 3 đến 200 lần (367 - 6 vòng/phút)

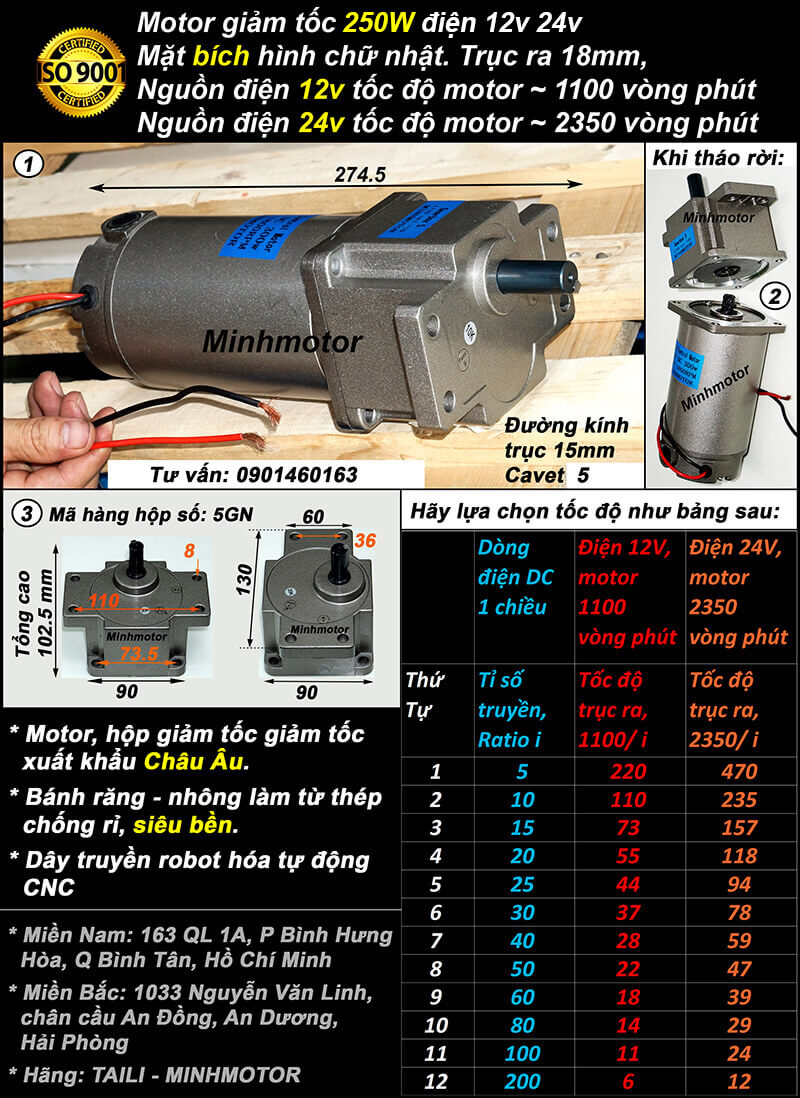

f. Motor 12v 250w DC mặt bích
- Đường kính trục ra 15mm, rãnh cavet 5mm
- Tổng chiều dài: 274.5mm
- Mã hộp số GS 5GN
- Tốc độ giảm từ 3 - 200 lần
4. Cách chọn tốc độ, tỷ số truyền động cơ 12v 250w giảm tốc
a. Chọn tốc độ trục ra Động cơ 12v 250w, với điện áp 12v, 1110 vòng
Tốc độ trục Động cơ 24v 250w
- Tốc độ trục ra là 110 vòng/phút khi tỉ số truyền i = 10
- Tốc độ trục ra là 55 vòng/phút khi tỉ số truyền i = 20
- Tốc độ trục ra là 37 vòng/phút khi tỉ số truyền i = 30
- Tốc độ trục ra là 22 vòng/phút khi tỉ số truyền i = 50
- Tốc độ trục ra là 18.5 vòng/phút khi tỉ số truyền i = 60
5. Bảng giá motor 12v 250w DC (giá trung bình thị trường Việt Nam)
Giá trung bình thị trường Việt Nam (tham khảo, thay đổi theo tỉ giá, cấu hình và số lượng):
- Giá motor 12V 25W 2GN: giá từ 850.000 - 1.550.000 VND
- Giá motor 12V 40W 3GN: giá từ 950.000 - 1.600.000 VND
- Giá motor 12V 60W 4GN: giá từ 1.000.000 - 1.650.000 VND
- Giá motor 12V 90W 5GN: giá từ 1.300.000 - 1.880.000 VND
- Giá motor 12V 120W 5GN: giá từ 1.350.000 - 1.950.000 VND
- Giá motor 12V từ 140W 5GN: giá từ 1.550.000 - 2.110.000 VND
- Giá motor 12V 200W 5GN: giá từ 1.660.000 - 2.350.000 VND
- Giá motor 12V 250W 5GN: giá từ 1.750.000 - 2.450.000 VND
- Giá motor 12V 300W 5GN: giá từ 1.800.000 - 2.560.000 VND
- Giá motor 12V 350W 5GN: giá từ 1.910.000 - 2.680.000 VND
- Giá motor 12V 450W 5GN: giá từ 2.110.000 - 2.900.000 VND
Lưu ý: Giá thay đổi theo tỉ giá USD
6. Thông số điện, dây dẫn và bộ điều tốc động cơ 12V 250W
| Thông số | Bản 12V DC | Bản 24V DC |
| Dòng định mức | khoảng 25 – 26 A | khoảng 12,5 – 13 A |
| Dòng khởi động | khoảng 75 – 100 A (rất ngắn) | khoảng 38 – 50 A |
| Tốc độ motor | khoảng 1100 vòng/phút | khoảng 2350 vòng/phút |
| Mô-men trục motor | khoảng 2,2 Nm | khoảng 1,0 Nm |
| Nguồn tổ ong gợi ý | 12V từ 35 – 40 A | 24V từ 20 A |
| Bộ điều khiển phù hợp | Bộ điều tốc DC PWM 12V từ 50 A | Bộ điều tốc DC PWM 24V từ 30 A |
| Cầu chì / dây dẫn | khoảng 30 A / dây 6 mm² | khoảng 15 – 20 A / dây 2,5 mm² |
| Chạy ắc quy 100Ah | 1 bình 12V, khoảng 3 giờ đủ tải | 2 bình nối tiếp, khoảng 6 giờ |
Tốc độ và mô-men trục ra động cơ 250W theo tỉ số truyền (hộp 5GN trục thẳng, hiệu suất khoảng 73 – 80%):
| Tỉ số truyền | Tốc độ ra ở 12V (vòng/phút) | Tốc độ ra ở 24V (vòng/phút) | Mô-men ở 12V (Nm) | Mô-men ở 24V (Nm) |
| 10 | 111 | 235 | khoảng 17 | khoảng 8 |
| 20 | 55 | 118 | khoảng 35 | khoảng 16 |
| 30 | 37 | 78 | khoảng 47 | khoảng 22 |
| 50 | 22 | 47 | khoảng 79 | khoảng 37 |
| 60 | 18,5 | 39 | khoảng 95 | khoảng 45 |
- Mô-men trong bảng tính theo công suất motor 250W.
- Mô-men cho phép của hộp 5GN 90 mm: xem nhãn hoặc catalog hộp số.
- Bản 12V dòng trên 25 A, dây và cos cần đủ tiết diện.
- Chỉnh tốc độ bằng bộ điều tốc DC PWM, không dùng biến tần.
7. Ứng dụng của động cơ 12V 250W, motor 24V 250W
- Xe kéo hàng trong kho, xe đẩy vật tư công trường dùng motor 24V 250W hộp số vuông góc.
- Máy rang hạt, máy quay chảo rang cà phê nhỏ chạy nguồn tổ ong 12V.
- Băng tải dốc ngắn, băng tải lên xuống hàng ở chợ, kho nông sản.
- Máy dọn phân chuồng trại, máy rải cám tự động chạy bằng ắc quy.
- Cơ cấu nâng hạ cửa thông gió, cửa sổ trời nhà xưởng dùng NMRV40 cốt âm 18 mm.
- Thiết bị di động trên tàu thuyền, xe tải có sẵn nguồn 12V, 24V.
8. Ưu điểm của motor DC 250W 12V, 24V
- Khung 90 mm gọn nhẹ, motor dài khoảng 196 mm, dễ bố trí trên xe, máy nhỏ.
- Chạy trực tiếp ắc quy xe, ắc quy kho, phù hợp thiết bị di động.
- Bản 24V dòng chỉ khoảng 13 A, dây dẫn nhỏ hơn, ít sụt áp.
- Chỉnh tốc độ vô cấp và đảo chiều đơn giản bằng bộ điều tốc DC.
- Nhiều kiểu trục: thẳng 15 mm, cốt âm 17 – 18 mm, trục vít NMRV30/40.
9. Câu hỏi thường gặp về motor 12V 250W DC
- Mã 5 DC 250 12 GU nghĩa là gì? Khung số 5, 250W, 12V. Hộp số GU tỉ số 60.
- Kéo xe hàng chọn 12V hay 24V? Nên chọn 24V. Dòng nhỏ hơn một nửa, dây nhỏ hơn.
- Tốc độ 37 vòng/phút chọn tỉ số nào? Ở 12V chọn 1/30. Ở 24V chọn khoảng 1/60.
- Trục NMRV30 cỡ bao nhiêu? Trục 14 mm, then 5 mm. Tổng dài khoảng 282 mm.
- Lỗ bắt ốc cỡ nào? Bản trục thẳng lỗ 8 mm. Mặt hộp 90 x 90 mm.
- Cần hỏi gì về bộ điều tốc? Hỏi dòng chịu tối đa. Bản 12V cần từ 50 A.
- Nhận hàng kiểm tra ra sao? Chạy thử hai chiều. Nghe hộp số không lạo xạo.
- Dây dẫn bản 12V cỡ nào? Dùng dây 6 mm². Đi dây càng ngắn càng tốt.
- Đấu nguồn thế nào? Dây đỏ vào cực dương. Dây đen vào cực âm. Đảo dây để đổi chiều quay.
- Cầu chì chọn bao nhiêu? Bản 12V khoảng 30 A. Bản 24V khoảng 15 – 20 A.
- Dùng ắc quy cần chú ý gì? Siết chặt cos, bọc kín cực. Không để dụng cụ chạm hai cực.
- Lắp lên xe đẩy cần gì? Bắt motor lên giá thép chắc. Căn thẳng nhông xích hoặc khớp nối.
- Chạy thử thế nào? Kê bánh xe lên, chạy không tải. Sau đó chạy tải, đo dòng dưới 26 A.
- Cần thêm công tắc khẩn không? Nên có. Công tắc DC chịu từ 40 A. Đặt ở chỗ dễ với tay.
- Chổi than bao lâu thì xem? Khoảng 800 – 1500 giờ với tải nặng. Mòn còn 5 mm thì thay.
- Motor chạy yếu dần do đâu? Ắc quy yếu, chổi than mòn. Hoặc cos tiếp xúc kém.
- Đo dòng thế nào? Dùng ampe kìm DC. Bản 12V vượt 26 A là quá tải.
- Dây nguồn cần xem gì? Sờ dây khi chạy lâu. Dây nóng là tiết diện thiếu.
- Hộp số cần kiểm tra gì? Xem phớt rỉ mỡ, độ rơ trục ra. Rơ nhiều là bánh răng mòn.
- Ắc quy cần chăm sóc gì? Sạc đầy sau mỗi ca. Không để bình cạn qua đêm.
- Bu lông giá đỡ cần xem không? Có, xe rung làm lỏng bu lông. Siết lại sau mỗi tháng.
- Bụi than xử lý sao? Thổi sạch bằng khí nén khô. Lau cổ góp nếu bị đen.
- "Dây 2,5 mm² dùng chung được". Bản 12V dòng 25 A. Dây nhỏ nóng chảy vỏ cách điện.
- "Lên dốc tải nặng vẫn ổn". Dòng lên dốc có thể gấp đôi. Motor nóng rất nhanh.
- "Dùng biến tần cho tiện". Motor DC không chạy biến tần. Dùng bộ điều tốc DC.
- "Bộ điều tốc 30 A đủ cho bản 12V". Dễ cháy sò công suất. Nên dùng từ 50 A.
- "Tỉ số càng lớn càng khỏe". Mô-men vượt giới hạn hộp gây gãy răng. Xem nhãn hộp.
