Motor 12V 350W DC (động cơ 12V 350W, motor 24V 350W, động cơ 1 chiều 350W) là motor một chiều chổi than nam châm vĩnh cửu mã IK5, ghép hộp số 5GN mặt 90 x 90 mm, chạy nguồn 12V hoặc 24V DC. Ở 12V motor quay khoảng 1100 vòng/phút, dòng định mức khoảng 35 – 37 A; ở 24V khoảng 2350 vòng/phút, dòng khoảng 18 – 19 A.
Motor giảm tốc 12V 350W liền hộp số dài khoảng 271,7 mm, tỉ số 1/5 đến 1/200; có bản trục vuông góc RA/RH, gắn NMRV30, NMRV40 và mặt bích GS.
Mục lục
1. Cấu tạo động cơ 12v 350w DC
Động cơ 12V 350w điện 1 chiều DC có cấu tạo gồm các bộ phận sau:
- Stator: phần cố định, gồm vỏ thép và các nam châm vĩnh cửu tạo từ trường.
- Rotor (phần ứng): phần quay, gồm lõi thép quấn dây đồng và cổ góp; chổi than tì lên cổ góp để cấp điện cho rotor.
- Bạc đạn: lắp đặt ở bộ phận quay, giúp giảm ma sát giữa các bộ phận của động cơ.
- Quạt: làm mát, giúp tản nhiệt cho động cơ.
- Trục ra: Truyền chuyển động xoay từ động cơ ra thiết bị, máy móc
- Vỏ động cơ: để bảo vệ động cơ và các bộ phận bên trong.
2. Thông số kỹ thuật motor 12v 350w DC
Ký hiệu giúp quý khách chọn mua motor DC: 5 DC 350 12 GU 18 – 50K. Có nghĩa là:
- 350w: công suất
- 5: là mã số 5 của motor giảm tốc DC 350w 12v 24v
- 18: viết tắt của 1800 vòng / phút
- 50K: số lần giảm tốc độ, tỉ số truyền, ratio giảm tốc 50 lần
- DC: dòng điện 1 chiều
- 12 = 12V = điện áp định mức (bản 24V ghi 24)
3. Phân loại motor 12v 350w DC
a. Motor 12v 350w ( động cơ 24v 350w điện DC 1 chiều)
Thông số kỹ thuật motor giảm tốc 12v 350w 5GN:
- Đường kính trục: 11mm.
- Rãnh cavet: 4mm
- Mã hàng: 5GN
- Kích thước hộp số: 90x90mm
- Kích thước lỗ bắt ốc: 12mm
- Chiều dài trục: 25mm
- Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
- Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút
b. Motor 12v 350w liền hộp số ( động cơ giảm tốc 24v 350w điện DC 1 chiều)
Thông số kỹ thuật motor giảm tốc 12v 350w 5GN liền hộp số:
- Đường kính trục: 15mm. Mã hàng: 5GN
- Chiều dài trục: 25mm
- Rãnh cavet: 4mm
- Kích thước hộp số: 90x90mm
- Kích thước lỗ bắt ốc: 12mm
- Tổng dài: 271.7mm
- Tốc độ giảm từ 5 -200 lần
c. Motor 12v 350w DC trục vuông góc
Loại 1) Motor 12v 350w DC trục vuông góc cốt dương
Thông số kỹ thuật motor giảm tốc 12v 350w trục vuông góc cốt dương
- Đường kính cốt trục: 15mm, chốt cavet 5mm
- Kích thước mặt hộp số: 90x90mm (mã 5)
- Kích thước lỗ: 7mm
- Chiều dài motor giảm tốc 320mm
- Mã hàng hộp số: 5GN RA
- Tốc độ giảm từ 10 đến 200 lần (111 – 5,5 vòng/phút ở 12V)
Loại 2) Motor 12v 350w trục vuông cốt âm
Thông số kỹ thuật motor giảm tốc 12v 350w trục vuông cốt âm:
- Đường kính trục âm: 17mm
- Rãnh cavet: 5 mm
- Kích thước lỗ: 7mm
- Mã hàng giảm tốc: 5GN RH
- Kích thước hộp số 90x90mm
- Tổng chiều dài: 320mm
- Tỷ số truyền: 1/5 - 1/200
d. Motor 12v 350w DC trục vuông góc, NMRV40

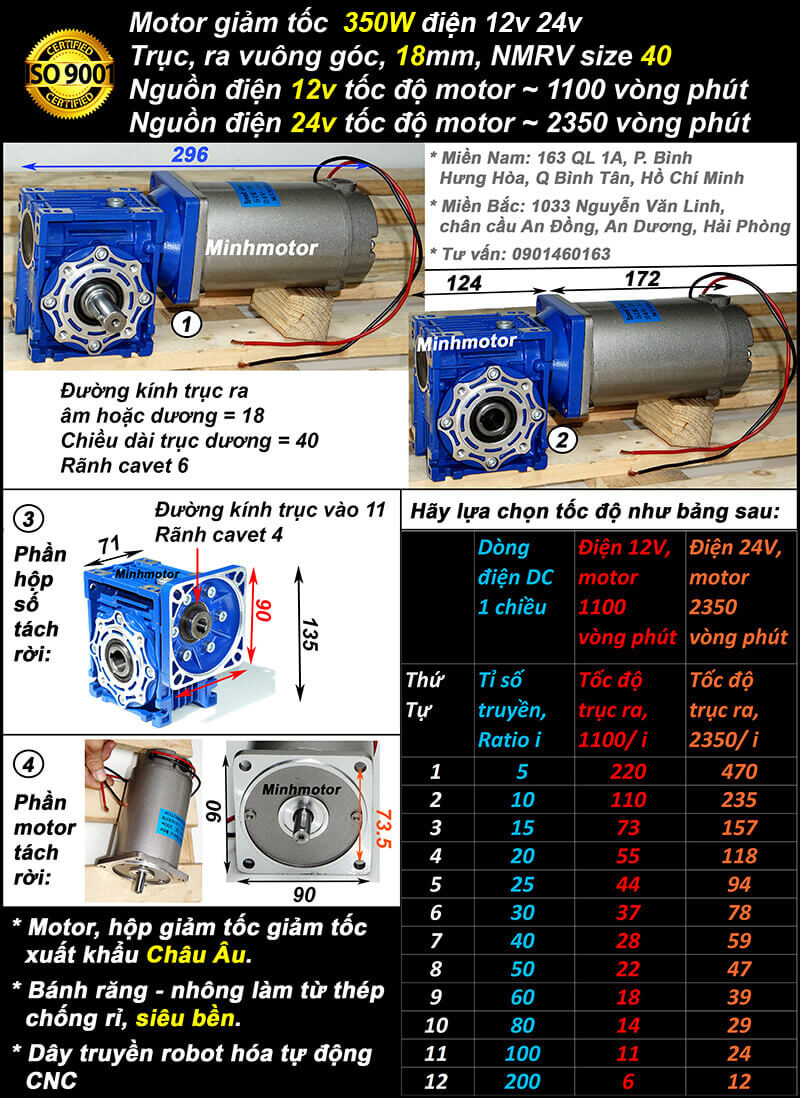

Loại 1) Motor 24v 350w 12v DC gắn hộp số NMRV40 vuông góc trục âm
Thông số kỹ thuật motor giảm tốc 12v 350w trục âm vuông góc, NMRV40;
- Đường kính cốt ra: 18mm. Rãnh cavet: 6mm
- Đường kính cốt vào: 11mm. Rãnh cavet: 4
- Tổng dài hộp số: 296mm
- Mã motor IK5 350w gắn với hộp giảm tốc NMRV size 40
- Tốc độ giảm từ 3-200 lần
Loại 2) Motor 24v 350w 12v DC lắp hộp số NMRV40 trục dương vuông góc
- Đường kính trục ra: 18mm. Rãnh cavet: 6mm
- Chiều dài trục dương 40mm
- Đường kính cốt vào hộp số: 11mm. Rãnh cavet: 4
- Tổng dài lắp hộp số: 296mm
- Mã motor IK5 350w gắn với hộp giảm tốc NMRV size 40 trục dương
- Tốc độ giảm từ 3-200 lần
e. Động cơ 12v 350w DC trục vuông góc, NMRV30
Loại 1) Motor 24v 350w 12v DC gắn hộp số NMRV30 vuông góc trục âm
Thông số kỹ thuật motor giảm tốc 12v 350w trục vuông góc, NMRV30:
- Đường kính trục ra: 14mm. Rãnh cavet: 5mm
- Đường kính trục vào: 11mm. Rãnh cavet: 4mm
- Tổng chiều dài: 275mm
- Lắp với hộp số NMRV size 30
- Tốc độ giảm từ 10 đến 200 lần (111 – 5,5 vòng/phút ở 12V)
Loại 2) Motor 24v 350w 12v DC lắp hộp số NMRV30 trục dương vuông góc
- Đường kính trục dương: 14mm. Rãnh cavet: 5mm
- Chiều dài trục 30mm
- Đường kính trục vào: 11mm. Rãnh cavet: 4mm
- Tổng chiều dài gắn hộp số: 275mm
- Lắp với hộp số NMRV size 30 trục dương
- Tốc độ giảm từ 10 đến 200 lần (235 – 12 vòng/phút ở 24V)
f. Động cơ 12v 350w DC mặt bích
Thông số kỹ thuật motor giảm tốc 12v 350w DC mặt bích
- Đường kính trục ra 15mm, rãnh cavet 5mm
- Tổng chiều dài: 274.5
- Mã hộp số GS 5GN
- Tốc độ giảm từ 5 -200 lần
- Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
- Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút
4. Cách chọn tốc độ, tỷ số truyền motor 12v 350w điện 1 chiều
Tốc độ trục motor 12v 350w
- Tốc độ trục ra là 110 vòng/phút khi tỉ số truyền i = 10
- Trục ra là 55 vòng/phút khi tỉ số truyền i = 20
- Trục ra là 37 vòng/phút khi tỉ số truyền i = 30
- Trục ra là 22 vòng/phút khi tỉ số truyền i = 50
- Trục ra là 18.5 vòng/phút khi tỉ số truyền i = 60
5. Bảng giá motor 12v 350w DC 1 chiều (giá trung bình thị trường Việt Nam)
Giá trung bình thị trường Việt Nam (tham khảo, thay đổi theo tỉ giá, cấu hình và số lượng):
- Giá motor 12V 25W 2GN: giá từ 850.000 - 1.550.000 VND
- Giá motor 12V 40W 3GN: giá từ 950.000 - 1.600.000 VND
- Giá motor 12V 60W 4GN: giá từ 1.000.000 - 1.650.000 VND
- Giá motor 12V 90W 5GN: giá từ 1.300.000 - 1.880.000 VND
- Giá motor 12V 120W 5GN: giá từ 1.350.000 - 1.950.000 VND
- Giá motor 12V từ 140W 5GN: giá từ 1.550.000 - 2.110.000 VND
- Giá motor 12V 200W 5GN: giá từ 1.660.000 - 2.350.000 VND
- Giá motor 12V 250W 5GN: giá từ 1.750.000 - 2.450.000 VND
- Giá motor 12V 300W 5GN: giá từ 1.800.000 - 2.560.000 VND
- Giá motor 12V 350W 5GN: giá từ 1.910.000 - 2.680.000 VND
- Giá motor 12V 450W 5GN: giá từ 2.110.000 - 2.900.000 VND
Lưu ý: Giá thay đổi theo tỉ giá USD
6. Thông số điện, ắc quy và bộ điều tốc motor 12V 350W
| Thông số | Bản 12V DC | Bản 24V DC |
| Dòng định mức | khoảng 35 – 37 A | khoảng 18 – 19 A |
| Dòng khởi động | khoảng 105 – 140 A (rất ngắn) | khoảng 55 – 75 A |
| Tốc độ motor | khoảng 1100 vòng/phút | khoảng 2350 vòng/phút |
| Mô-men trục motor | khoảng 3,0 Nm | khoảng 1,4 Nm |
| Nguồn tổ ong gợi ý | 12V từ 50 A | 24V từ 25 A |
| Bộ điều khiển phù hợp | Bộ điều tốc DC PWM 12V từ 60 – 80 A | Bộ điều tốc DC PWM 24V từ 40 A |
| Cầu chì / dây dẫn | khoảng 50 A / dây 10 mm² | khoảng 25 A / dây 4 mm² |
| Chạy ắc quy 100Ah | 1 bình 12V, khoảng 2 giờ đủ tải | 2 bình nối tiếp, khoảng 4 giờ |
Tốc độ và mô-men trục ra motor 350W theo tỉ số truyền (hộp 5GN trục thẳng, hiệu suất khoảng 73 – 80%):
| Tỉ số truyền | Tốc độ ra ở 12V (vòng/phút) | Tốc độ ra ở 24V (vòng/phút) | Mô-men ở 12V (Nm) | Mô-men ở 24V (Nm) |
| 10 | 111 | 235 | khoảng 24 | khoảng 11 |
| 20 | 55 | 118 | khoảng 49 | khoảng 23 |
| 30 | 37 | 78 | khoảng 66 | khoảng 31 |
| 50 | 22 | 47 | khoảng 111 | khoảng 52 |
| 60 | 18,5 | 39 | khoảng 133 | khoảng 62 |
- Mô-men trong bảng tính theo công suất motor 350W.
- Từ tỉ số 1/30, mô-men tính theo motor có thể vượt mức hộp 5GN chịu: xem nhãn, catalog hộp số.
- Bản 12V dòng gần 37 A, cần dây 10 mm² và cos ép chắc.
- Chỉnh tốc độ dùng bộ điều tốc DC PWM, không dùng biến tần.
7. Ứng dụng của motor 12V 350W, động cơ 24V 350W DC
- Băng tải, vít tải ngắn chạy ắc quy ở bãi, kho không có điện lưới, dùng motor 12V 350W.
- Xe đẩy hàng nặng, xe kéo phế liệu trong xưởng dùng motor 24V 350W hộp số vuông góc.
- Máy ép mía, máy ép dầu mini, máy xay bột di động cần mô-men khởi động lớn.
- Tời kéo, cơ cấu kéo lưới, kéo thuyền nhỏ lên bờ chạy nguồn 24V.
- Máy khuấy, máy cấp thức ăn ao nuôi chạy hệ pin năng lượng mặt trời có ắc quy.
- Cơ cấu đóng mở cửa trượt, cổng lùa nặng dùng NMRV40 cốt âm 18 mm.
8. Ưu điểm của động cơ 1 chiều 350W 12V, 24V
- Công suất 350W trong khung 90 mm, gọn hơn motor xoay chiều cùng lực.
- Điện áp thấp, giảm nguy cơ điện giật khi dùng ngoài trời, gần nước.
- Chạy ắc quy, pin lithium, nguồn tổ ong; phù hợp thiết bị di động.
- Bản 24V dòng chỉ khoảng 18 A, tiết kiệm dây dẫn và bộ điều tốc.
- Đảo chiều, chỉnh tốc vô cấp đơn giản bằng bộ điều khiển DC.
9. Câu hỏi thường gặp về motor 12V 350W DC
- Có nên chọn bản 24V? Nên, nếu được. Bản 12V dòng gần 37 A, dây rất to.
- Mã 5 DC 350 12 GU – 50K là gì? Khung 5, 350W, 12V. Hộp GU tỉ số 50.
- Kéo xe hàng nặng chọn kiểu nào? Chọn trục vuông góc hoặc NMRV40. Tỉ số thường 1/20 – 1/40.
- Trục ra bản RA cỡ nào? Cốt dương 15 mm, then 5 mm. Lỗ bắt 7 mm.
- Có cần hỏi giới hạn hộp số? Rất cần. Motor 350W dễ vượt mô-men hộp 5GN.
- Bộ điều tốc mua kèm cỡ nào? Bản 12V từ 60 – 80 A. Bản 24V từ 40 A.
- Kiểm tra gì khi nhận? Tem ghi 350W, đúng điện áp. Chạy thử hai chiều êm.
- Dây dẫn bản 12V cỡ nào? Dây 10 mm². Bản 24V dùng dây 4 mm².
- Đấu nguồn thế nào? Dây đỏ vào cực dương. Dây đen vào cực âm. Đảo hai dây thì đổi chiều.
- Cầu chì, cầu dao chọn sao? Bản 12V cầu chì khoảng 50 A. Cầu dao DC từ 63 A.
- Cos dây làm thế nào? Dùng cos đồng ép bằng kìm thủy lực. Bọc co nhiệt kín.
- Lắp trên xe cần gì? Giá đỡ thép dày, bắt bốn bu lông. Căn thẳng nhông xích.
- Chạy thử thế nào? Chạy không tải, nghe tiếng hộp số. Có tải thì dòng dưới 37 A.
- Có cần nút dừng khẩn? Nên có. Đặt gần người vận hành, cắt trực tiếp nguồn.
- Chổi than kiểm tra khi nào? Khoảng 800 – 1200 giờ ở tải nặng. Chổi còn 5 mm thì thay.
- Motor nóng hơn trước do đâu? Tải tăng, ắc quy yếu hoặc chổi mòn. Đo dòng để xác định.
- Đo dòng bao nhiêu là quá tải? Bản 12V trên 37 A. Bản 24V trên 19 A.
- Cos, cầu chì cần xem gì? Sờ cos sau khi chạy. Cos nóng thì ép lại.
- Hộp số cần xem gì? Độ rơ trục ra, tiếng kêu lạ. Phớt rỉ mỡ thì thay.
- Bộ điều tốc cần vệ sinh không? Có, thổi bụi cánh tản nhiệt. Quạt hỏng thì thay ngay.
- Ắc quy kiểm tra thế nào? Đo áp sau khi nghỉ. Dưới 12,4V là bình yếu.
- "Bộ điều tốc 40 A đủ cho bản 12V". Dòng khởi động trên 100 A. Bộ điều tốc dễ cháy.
- "Dây 4 mm² dùng chung được". Bản 12V cần dây 10 mm². Dây nhỏ gây nóng, sụt áp.
- "Motor DC chạy được biến tần". Không chạy được. Cần bộ điều tốc DC.
- "Tỉ số lớn cho khỏe, không sao". Hộp 5GN dễ gãy răng. Giới hạn xem nhãn hộp.
- "Chạy liên tục cả ngày cũng được". Chạy dài ở tải đầy làm motor rất nóng. Cần nghỉ cho nguội.
