Motor 12V 300W DC (động cơ 12V 300W, motor DC 300W, motor 1 chiều 300W) là động cơ một chiều chổi than nam châm vĩnh cửu mã IK5, ghép hộp số 5GN mặt 90 x 90 mm, dùng nguồn 12V hoặc 24V DC. Nguồn 12V cho khoảng 1100 vòng/phút, dòng khoảng 30 – 32 A; nguồn 24V cho khoảng 2350 vòng/phút, dòng định mức khoảng 15 – 16,8 A.
Motor 12V 300W có tỉ số truyền 1/3 đến 1/200, trục ra khoảng 367 đến 5,5 vòng/phút ở 12V. Các kiểu lắp: trục thẳng, trục vuông góc RA cốt dương 15 mm, RH cốt âm 17 mm, NMRV30 trục 14 mm, NMRV40 trục 18 mm và mặt bích GS.
Mục lục
1. Cấu tạo động cơ 12v 300w DC Động cơ 12V 300w điện 1 chiều DC có cấu tạo gồm các bộ phận sau:
Stator: phần cố định, gồm vỏ thép và các nam châm vĩnh cửu tạo từ trường. Rotor (phần ứng): phần quay, gồm lõi thép quấn dây đồng và cổ góp; chổi than tì lên cổ góp để cấp điện cho rotor. Bạc đạn: lắp đặt ở bộ phận quay, giúp giảm ma sát giữa các bộ phận của động cơ. Quạt: làm mát, giúp tản nhiệt cho động cơ. Trục ra: Truyền chuyển động xoay từ động cơ ra thiết bị, máy móc Vỏ động cơ: để bảo vệ động cơ và các bộ phận bên trong. 2. Thông số kỹ thuật motor 12v 300w DC Ký hiệu giúp quý khách chọn mua motor DC: 5 DC 300w 12 GU 18 – 30K. Có nghĩa là:
5: là mã số 5 của motor giảm tốc DC 300w 12v 24v DC: dòng điện 1 chiều 12 = 12V = điện áp định mức (bản 24V ghi 24) 18: viết tắt của 1800 vòng / phút 30K: số lần giảm tốc độ, tỉ số truyền, ratio 300w: công suất Dòng điện Ampe định mức của Motor 12v 24v 300w là 16.8(A) khi đấu với điện áp 24v
3. Phân loại motor 12v 300w DC a. Motor 12v 300w ( động cơ 24v 300w điện DC 1 chiều) Đường kính trục: 11mm. Mã hàng: 5GN Tổng dài: 206.2mm Kích thước hộp số: 90x90mm Kích thước lỗ bắt ốc: 12mm Chiều dài trục: 25mm Rãnh cavet: 4mm Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút
VIDEO

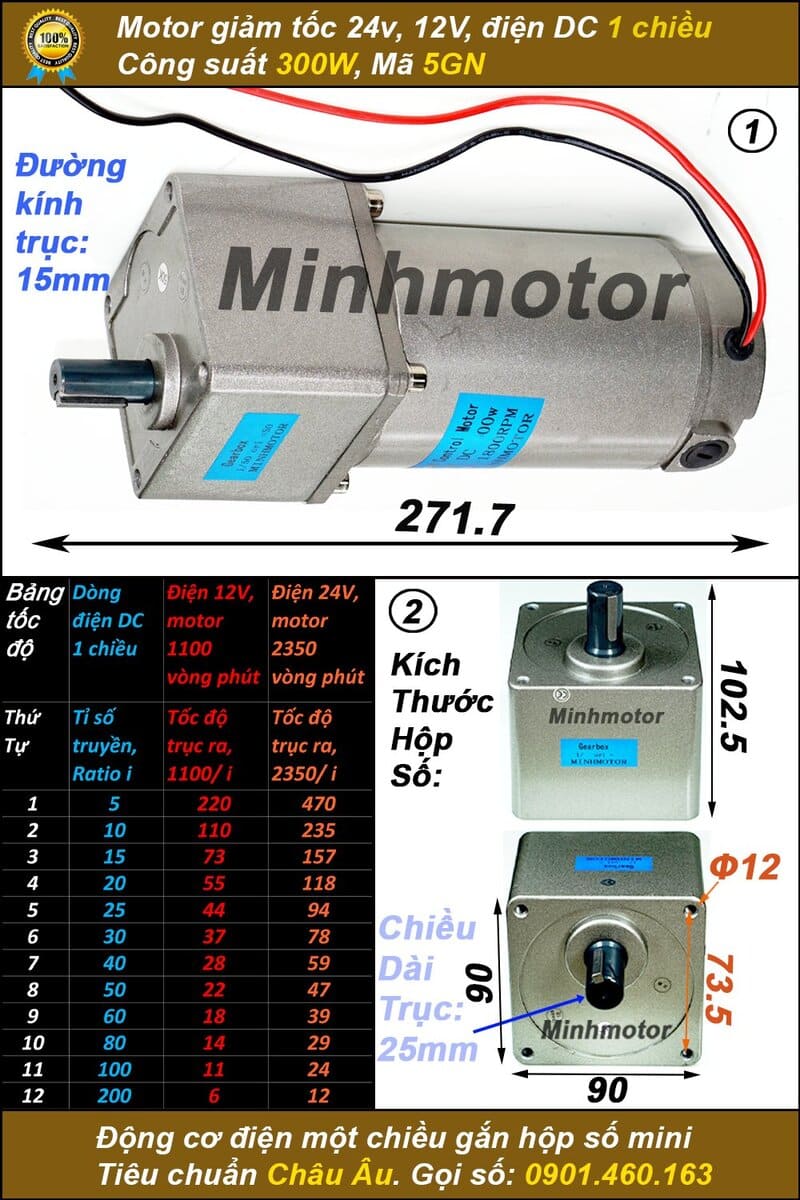

b. Motor 12v 300w liền hộp số ( động cơ giảm tốc 24v 300w điện DC 1 chiều) Đường kính trục: 15mm. Mã hàng: 5GN Chiều dài trục: 25mm Rãnh cavet: 4mm Tổng dài: 272mm Kích thước hộp số: 90x90mm Kích thước lỗ bắt ốc: 8mm Tốc độ giảm từ 3 đến 200 lần
VIDEO
c. Motor 12v 300w DC trục vuông góc c1) Motor 12v 300w trục vuông góc cốt dương
Đường kính cốt trục: 15mm Kích thước lỗ: 7mm Rãnh cavet: 5mm Kích thước mặt hộp số: 90x90mm Mã hàng hộp số: 5GN RA Tỷ số truyền: 1/3 - 1/200
c2) Motor 12v 300w DC trục vuông cốt âm
Đường kính trục âm: 17mm Rãnh cavet: 5 mm Kích thước lỗ: 7mm Tổng chiều dài: 320.5mm Mã hàng giảm tốc: 5GN RH, kích thước 90x90mm Tốc độ giảm từ 3 đến 200 lần (367 - 6 vòng/phút)
d. Motor 12v 300w trục vuông góc, NMRV40 d1) Motor 12v 300w DC gắn NMRV size 40 dương trục vuông góc
Đường kính trục ra: 18mm. Rãnh cavet: 6mm Chiều dài trục: 40mm Đường kính trục vào: 11mm. Rãnh cavet: 4mm Tổng dài hộp số: 296mm Gắn với hộp giảm tốc NMRV size 40 cốt dương Mã motor IK5 300w Tỷ số truyền: 1/3 - 1/200
d2) Motor 12v 300w DC gắn NMRV size 40 cốt âm trục vuông góc
Đường kính trục ra: 18mm. Rãnh cavet: 6mm Chiều dài trục: 40mm Đường kính trục vào: 11mm. Rãnh cavet: 4mm Tổng dài hộp số: 296mm Gắn với hộp giảm tốc NMRV size 40 cốt âm Mã motor IK5 300w Tỷ số truyền: 1/3 - 1/200
e. Motor 12v 300w DC trục vuông góc, NMRV30 e1) Motor 12v 300w DC trục vuông góc, NMRV size 30 dương
Đường kính trục ra: 14mm. Rãnh cavet: 5mm Chiều dài trục: 30mm Đường kính trục vào: 11mm. Rãnh cavet: 4mm Tổng chiều dài: 282mm Lắp với hộp số mang tải NMRV size 30 Tốc độ giảm từ 3 đến 200 lần
e2) Motor 12v 300w 24v DC trục vuông góc, NMRV size 30 cốt âm
Đường kính trục ra: 14mm. Rãnh cavet: 5mm Đường kính trục vào: 11mm. Rãnh cavet: 4mm Tổng chiều dài: 282mm Lắp với hộp số mang tải NMRV size 30 cốt âm Tốc độ giảm từ 3 đến 200 lần
f. Motor 12v 300w DC mặt bích Đường kính trục ra 15mm. Rãnh cavet: 5mm Tổng chiều dài: 274.5mm Kích thước mặt bích hộp số: 130x60mm Mã hộp số 5GN GS Tốc độ giảm từ 3 -200 lần
4. Cách chọn tốc độ, tỷ số truyền motor 12v 300w giảm tốc a. Chọn tốc độ trục ra motor 12v 300w, với điện áp 12v, 1110 vòng Tốc độ trục ra: 222 vòng/phút khi tỉ số truyền i = 5(vì 1110/5 = 222) Tốc độ trục ra là 111 vòng/phút khi tỉ số truyền i = 10 Tốc độ trục ra là 74 vòng/phút khi tỉ số truyền i = 15 Trục ra là 55.5 vòng/phút khi tỉ số truyền i = 20 Trục ra là 44.4 vòng/phút khi tỉ số truyền i = 25 Trục ra là 37 vòng/phút khi tỉ số truyền i = 30 Trục ra là 22.2 vòng/phút khi tỉ số truyền i = 50 Trục ra là 18.5 vòng/phút khi tỉ số truyền i =60 5. Bảng giá motor 12v 300W DC (giá trung bình thị trường Việt Nam) Giá trung bình thị trường Việt Nam (tham khảo, thay đổi theo tỉ giá, cấu hình và số lượng):
Giá motor 12V 25W 2GN: giá từ 850.000 - 1.550.000 VND Giá motor 12V 40W 3GN: giá từ 950.000 - 1.600.000 VND Giá motor 12V 60W 4GN: giá từ 1.000.000 - 1.650.000 VND Giá motor 12V 90W 5GN: giá từ 1.300.000 - 1.880.000 VND Giá motor 12V 120W 5GN: giá từ 1.350.000 - 1.950.000 VND Giá motor 12V từ 140W 5GN: giá từ 1.550.000 - 2.110.000 VND Giá motor 12V 200W 5GN: giá từ 1.660.000 - 2.350.000 VND Giá motor 12V 250W 5GN: giá từ 1.750.000 - 2.450.000 VND Giá motor 12V 300W 5GN: giá từ 1.800.000 - 2.560.000 VND Giá motor 12V 350W 5GN: giá từ 1.910.000 - 2.680.000 VND Giá motor 12V 450W 5GN: giá từ 2.110.000 - 2.900.000 VND Lưu ý: Giá thay đổi theo tỉ giá USD
6. Thông số điện và bộ điều tốc DC cho motor 12V 300W Thông số Bản 12V DC Bản 24V DC Dòng định mức khoảng 30 – 32 A khoảng 15 – 16,8 A Dòng khởi động khoảng 90 – 120 A (rất ngắn) khoảng 45 – 60 A Tốc độ motor khoảng 1100 vòng/phút khoảng 2350 vòng/phút Mô-men trục motor khoảng 2,6 Nm khoảng 1,2 Nm Nguồn tổ ong gợi ý 12V từ 40 A 24V từ 20 – 25 A Bộ điều khiển phù hợp Bộ điều tốc DC PWM 12V từ 60 A Bộ điều tốc DC PWM 24V từ 30 – 40 A Cầu chì / dây dẫn khoảng 40 A / dây 6 mm² khoảng 20 A / dây 2,5 – 4 mm² Chạy ắc quy 100Ah 1 bình 12V, khoảng 2,5 giờ đủ tải 2 bình nối tiếp, khoảng 5 giờ
Tốc độ và mô-men trục ra motor 300W theo tỉ số truyền (hộp 5GN trục thẳng, hiệu suất khoảng 73 – 80%):
Tỉ số truyền Tốc độ ra ở 12V (vòng/phút) Tốc độ ra ở 24V (vòng/phút) Mô-men ở 12V (Nm) Mô-men ở 24V (Nm) 5 222 470 khoảng 10 khoảng 4,9 10 111 235 khoảng 21 khoảng 10 20 55,5 118 khoảng 42 khoảng 20 30 37 78 khoảng 57 khoảng 27 50 22 47 khoảng 95 khoảng 45 60 18,5 39 khoảng 114 khoảng 53
Mô-men trong bảng là giá trị tính theo motor 300W. Giới hạn mô-men hộp 5GN, trục 15 – 18 mm: xem nhãn, catalog hộp số. Bản 12V dòng trên 30 A, sụt áp dây ảnh hưởng rõ tới tốc độ. Motor DC dùng bộ điều tốc DC, không dùng biến tần. 7. Ứng dụng của motor DC 300W 12V, 24V Máy ép nước mía, máy ép trái cây bán hàng lưu động chạy motor 12V 300W và ắc quy. Xe đẩy điện, xe gom hàng nội bộ dùng motor 24V 300W hộp số vuông góc. Máy cắt gọt hoa quả, máy bào sợi, máy trộn nhân bánh cỡ nhỏ chạy nguồn DC. Tời kéo nhẹ, cơ cấu kéo lưới, kéo neo nhỏ trên ghe thuyền có sẵn nguồn 12V, 24V. Hệ thống dùng điện mặt trời: máy khuấy ao nhỏ, máy cấp thức ăn trang trại. Băng tải ngắn, băng chuyền bàn xoay trong xưởng dùng motor DC 300W điều tốc vô cấp. 8. Ưu điểm của động cơ 12V 300W, motor 24V 300W Điện áp thấp, an toàn hơn khi làm việc ở nơi ẩm, trên ghe thuyền. Không cần điện lưới, chạy ắc quy, pin lithium hoặc nguồn tổ ong. Mô-men khởi động lớn, hợp tải nặng lúc đầu như máy ép, tời kéo. Chỉnh tốc độ vô cấp, đảo chiều dễ bằng bộ điều tốc DC PWM. Khung 90 x 90 mm, lắp lẫn với hộp số 5GN các công suất khác. 9. Câu hỏi thường gặp về motor 12V 300W DC Dùng máy ép mía chọn bản nào? Bản 12V nếu chạy một ắc quy. Tỉ số thường 1/10 đến 1/20.Bản 24V có lợi gì? Dòng chỉ khoảng 16 A. Dây nhỏ hơn, ít nóng hơn.Trục NMRV40 bao nhiêu mm? Trục 18 mm, then 6 mm. Trục vào 11 mm.Tổng dài bản trục thẳng? Khoảng 272 mm khi liền hộp số. Motor riêng khoảng 206 mm.Cần hỏi về chổi than không? Nên hỏi có chổi thay thế sẵn. Bản 300W chổi mòn nhanh hơn.Bộ điều tốc mua cỡ nào? Bản 12V chọn từ 60 A. Bản 24V từ 30 – 40 A.Kiểm tra khi nhận hàng? Đối chiếu tem 300W, điện áp. Chạy thử, đo dòng không tải.Cần chuẩn bị gì? Dây 6 mm² cho bản 12V. Cầu chì 40 A, công tắc DC 50 A.Đấu dây thế nào? Dây đỏ vào cực dương. Dây đen vào cực âm. Đảo hai dây để đổi chiều.Ắc quy dùng loại nào? Ắc quy 12V từ 100Ah. Bản 24V dùng hai bình nối tiếp.Nối tiếp hai bình ra sao? Cực dương bình một nối cực âm bình hai. Hai cực còn lại cấp cho motor.Lắp trên ghe thuyền cần gì? Che mưa, tránh nước bắn. Cos đồng bọc co nhiệt kín.Bộ điều tốc đặt ở đâu? Nơi khô, thoáng gió. Cách xa nguồn nhiệt, nước.Lắp máy ép cần chú ý gì? Bắt motor lên khung thép chắc. Căn thẳng trục với lô ép.Chạy thử thế nào? Chạy không tải trước. Sau đó chạy tải, dòng dưới 32 A.Chổi than xem khi nào? Sau khoảng 800 – 1500 giờ. Chổi còn 5 mm thì thay.Tia lửa ở cổ góp nhiều? Chổi mòn hoặc cổ góp bẩn. Vệ sinh, thay chổi mới.Đo dòng thế nào? Ampe kìm DC khi đang tải. Bản 12V vượt 32 A là quá tải.Cos ắc quy cần xem gì? Cos có rỉ xanh thì vệ sinh. Bôi mỡ chống ôxy hóa.Dùng ở môi trường muối thì sao? Lau khô vỏ motor sau mỗi chuyến. Xịt chống rỉ cho bu lông.Hộp số cần xem gì? Nghe tiếng bánh răng khi tải. Kiểm tra phớt rỉ mỡ.Bộ điều tốc có cần kiểm tra? Có, xem quạt tản nhiệt còn chạy. Lau bụi cánh tản nhiệt."Ắc quy xe máy cũng chạy được". Bình nhỏ không đủ dòng 30 A. Sụt áp, bình nhanh hỏng."Biến tần chỉnh tốc được". Biến tần không dùng cho motor DC. Dùng bộ điều tốc DC PWM."Ép mía kẹt vẫn đè chạy tiếp". Dòng kẹt rất cao. Cuộn dây và chổi than cháy nhanh."Cấp 24V cho bản 12V". Motor quá tốc, quá nhiệt. Cổ góp dễ hỏng."Cầu chì to cho khỏi đứt". Cầu chì quá lớn không bảo vệ được dây.
