Motor 12V 150W DC (động cơ 12V 150W, động cơ 1 chiều 150W) là motor điện một chiều chổi than nam châm vĩnh cửu, mã 5IK/5GN khung 90 x 90 mm, chạy nguồn 12V hoặc 24V DC. Ở 12V motor quay khoảng 1100 vòng/phút, dòng định mức khoảng 15 – 16 A; ở 24V quay khoảng 2350 vòng/phút, dòng khoảng 7,5 – 8 A.
Khi lắp hộp số 5GN tỉ số 1/5 đến 1/200, trục ra quay từ khoảng 222 xuống 5,5 vòng/phút (nguồn 12V). Motor 12V 150W có các kiểu trục thẳng 15 mm, trục vuông góc RA/RH, gắn hộp trục vít NMRV30, NMRV40 và mặt bích GS.
Mục lục
1. Cấu tạo động cơ 12v 150W DC
Động cơ 12V 150W điện 1 chiều DC có cấu tạo gồm các bộ phận sau:
- Stator: phần cố định, gồm vỏ thép và các nam châm vĩnh cửu tạo từ trường.
- Rotor (phần ứng): phần quay, gồm lõi thép quấn dây đồng và cổ góp; chổi than tì lên cổ góp để cấp điện cho rotor.
- Bạc đạn: lắp đặt ở bộ phận quay, giúp giảm ma sát giữa các bộ phận của động cơ.
- Quạt: làm mát, giúp tản nhiệt cho động cơ.
- Trục ra: Truyền chuyển động xoay từ động cơ ra thiết bị, máy móc
- Vỏ động cơ: để bảo vệ động cơ và các bộ phận bên trong.
2. Thông số kỹ thuật motor 12v 150w
Motor 150w có kí hiệu DC: 5 DC 150w 12 GU 18 – 60K. Được hiểu như sau:
- 5: là mã số 5 của motor giảm tốc DC 150w 12v
- 150w: công suất
- DC: dòng điện 1 chiều
- 12 = 12V = điện áp định mức (bản 24V ghi 24)
- 18: viết tắt của 1800 vòng / phút
- 60K: tỉ số truyền, số lần giảm tốc độ, ratio
Khi đấu với điện áp 12v, motor 12v 150w có dòng định mức khoảng 15 – 16 A (bản 24V khoảng 7,5 – 8 A)
3. Phân loại motor 12v 150w 24V DC
a. Motor 12v 150w ( động cơ 24v 150w điện DC 1 chiều)
- Đường kính trục: 11mm. Rãnh cavet: 4mm
- Mã hàng: 5GN
- Kích thước hộp số: 90x90mm
- Kích thước lỗ bắt ốc: 12mm
- Chiều dài trục: 25mm
- Rãnh cavet: 4mm
- Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
- Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút
b. Motor 12v 150w liền hộp số ( động cơ giảm tốc 24v 150w điện DC 1 chiều)
- Đường kính trục: 15mm. Mã hàng: 5GN
- Chiều dài trục: 25mm
- Rãnh cavet: 4mm
- Kích thước hộp số: 90x90mm
- Kích thước lỗ bắt ốc: 12mm
- Ratio: 1/5 đến 1/200
c. Motor 12v 150w DC trục vuông góc
Loại 1) Motor 12v 150w điện 1 chiều trục vuông góc cốt dương
- Đường kính trục ra: 15mm. Rãnh cavet: 5mm
- Đường kính lỗ: 7mm
- Kích thước mặt hộp số: 90x90mm
- Mã hộp số RA 5GN
- Kích thước hộp số 90x90
- Tổng chiều dài: 320mm
- Tỷ số truyền: 1/5 - 1/150
Loại 2) Motor 12v 150w trục vuông cốt âm
- Đường kính trục âm: 17mm
- Rãnh cavet: 5 mm
- Kích thước hộp số 90x90
- Đường kính lỗ: 7mm
- Mã hàng giảm tốc: 5GN
- Tỷ số truyền hay dùng: 10 đến 60
d. Động cơ 12v 150w trục vuông góc, NMRV30
- Đường kính trục ra: 14mm. Rãnh cavet: 5mm
- Đường kính trục vào: 11mm. Rãnh cavet: 4mm
- Chiều dài trục: 30mm
- Kích thước hộp số 90x90
- Lắp với hộp số bánh vít NMRV size 30
- Tổng dài bộ giảm tốc: 275mm
- Tốc độ giảm từ 5 đến 200 lần (470 - 6 vòng/phút)
e. Động cơ 12v 150w trục vuông góc, NMRV40
- Đường kính cốt ra: 18mm. Rãnh cavet: 6mm
- Đường kính trục vào: 11mm. Rãnh cavet: 4mm
- Gắn với NMRV size 40
- Chiều dài trục 40mm
- Chiều dài bộ giảm tốc 296mm
- Kiểu: trục ra vuông góc
f. Động cơ 12v 150w DC mặt bích
- Đường kính trục ra 15mm. Rãnh cavet: 5mm
- Tốc độ giảm từ 5 -200 lần
- Mã hộp số: GS 5GN
- Kích thước mặt bích hộp số: 130x60mm
- Tổng chiều dài hộp số: 274.5mm
- Ratio: 1/5 - 1/200
4. Cách chọn tốc độ trục ra, tỷ số truyền motor 12v 150w giảm tốc
Chọn tốc độ trục ra motor 12v 150w, với điện áp 12v, 1110 vòng
Tốc độ cốt trục motor 12v:
- Tốc độ trục ra là 111 vòng phút khi tỉ số truyền i = 10(vì 1110/10 = 111)
- Tốc độ trục ra là 56 vòng phút khi tỉ số truyền i = 20
- Tốc độ trục ra 45 vòng phút khi tỉ số truyền i = 25
- Tốc độ trục ra 37 vòng phút khi tỉ số truyền i = 30
- Tốc độ trục ra 22vòng phút khi tỉ số truyền i = 50
- Tốc độ trục ra 18.5 vòng phút khi tỉ số truyền i = 60
- Tốc độ trục ra 11 vòng phút khi tỉ số truyền i = 100
- Tốc độ trục ra 7 vòng phút khi tỉ số truyền i = 150

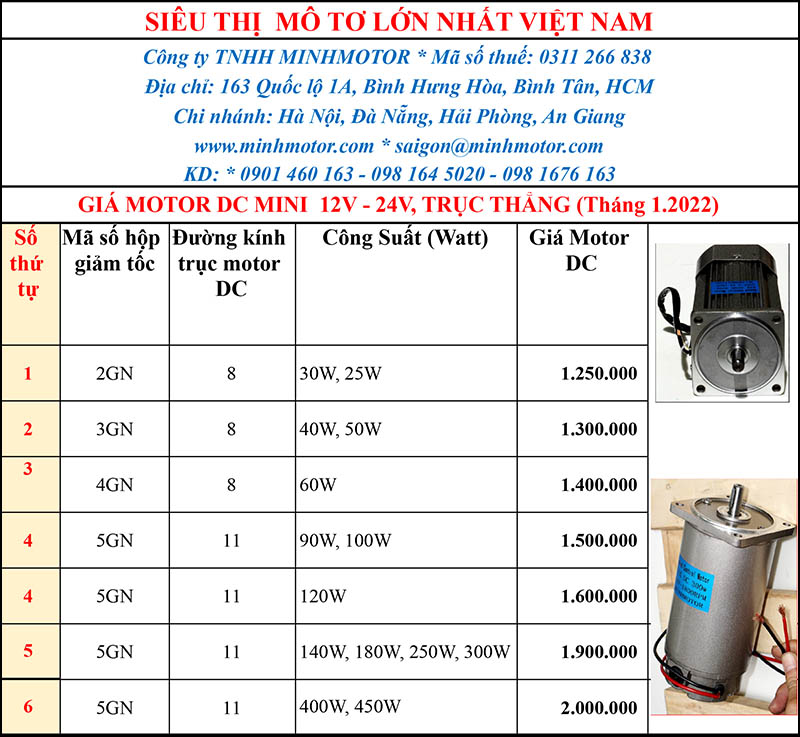

5. Bảng giá motor 12v 150w (giá trung bình thị trường Việt Nam)
Giá trung bình thị trường Việt Nam (tham khảo, thay đổi theo tỉ giá, cấu hình và số lượng):
- Giá motor 12V 25W 2GN: giá từ 850.000 - 1.550.000 VND
- Giá motor 12V 40W 3GN: giá từ 950.000 - 1.600.000 VND
- Giá motor 12V 60W 4GN: giá từ 1.000.000 - 1.650.000 VND
- Giá motor 12V 90W 5GN: giá từ 1.300.000 - 1.880.000 VND
- Giá motor 12V 120W 5GN: giá từ 1.350.000 - 1.950.000 VND
- Giá motor 12V 150W 5GN: giá từ 1.550.000 - 2.110.000 VND
Lưu ý: Giá thay đổi theo tỉ giá USD
6. Thông số điện, nguồn và bộ điều tốc motor 12V 150W DC
| Thông số | Bản 12V DC | Bản 24V DC |
| Dòng định mức | khoảng 15 – 16 A | khoảng 7,5 – 8 A |
| Dòng khởi động | khoảng 45 – 60 A (rất ngắn) | khoảng 22 – 30 A |
| Tốc độ motor | khoảng 1100 vòng/phút | khoảng 2350 vòng/phút |
| Mô-men trục motor | khoảng 1,3 Nm | khoảng 0,6 Nm |
| Nguồn tổ ong gợi ý | 12V từ 20 A | 24V từ 10 A |
| Bộ điều khiển phù hợp | Bộ điều tốc DC PWM 12V từ 30 A | Bộ điều tốc DC PWM 24V từ 15 – 20 A |
| Cầu chì / dây dẫn | khoảng 20 A / dây 2,5 mm² | khoảng 10 A / dây 1,5 mm² |
| Chạy ắc quy 12V 100Ah | khoảng 5 giờ đủ tải | 2 bình nối tiếp, khoảng 10 giờ |
Tốc độ và mô-men trục ra theo tỉ số truyền (hộp 5GN trục thẳng, hiệu suất khoảng 73 – 80%):
| Tỉ số truyền | Tốc độ ra ở 12V (vòng/phút) | Tốc độ ra ở 24V (vòng/phút) | Mô-men ở 12V (Nm) | Mô-men ở 24V (Nm) |
| 10 | 111 | 235 | khoảng 10 | khoảng 4,9 |
| 20 | 55 | 118 | khoảng 21 | khoảng 9,8 |
| 30 | 37 | 78 | khoảng 28 | khoảng 13 |
| 50 | 22 | 47 | khoảng 47 | khoảng 22 |
| 60 | 18,5 | 39 | khoảng 57 | khoảng 27 |
- Mô-men trong bảng là giá trị tính theo motor 150W.
- Mô-men cho phép của hộp 5GN trục 15 mm: xem nhãn hoặc catalog hộp số.
- Motor DC chỉnh tốc bằng bộ điều tốc DC, không dùng biến tần.
- Dây nguồn dài, tiết diện nhỏ làm sụt áp, motor yếu và nóng.
7. Ứng dụng của motor 12V 150W DC giảm tốc
- Bàn xoay trưng bày sản phẩm, kệ quay quảng cáo dùng motor 12V 150W giảm tốc 1/60.
- Băng tải mini chạy ắc quy, băng tải đóng gói ở nơi không có điện lưới.
- Bàn xoay làm gốm, máy quay xiên nướng, máy quay kẹo bông dùng động cơ 1 chiều 150W.
- Cơ cấu đóng mở cửa lùa nhẹ, cửa chuồng trại, rèm che lưới nhà kính chạy điện 24V.
- Máy rải thức ăn, máy khuấy bồn nhỏ trong trang trại dùng pin năng lượng mặt trời.
- Xe đẩy hàng điện cỡ nhỏ, cơ cấu kéo tời nhẹ dùng motor 24V 150W trục vuông góc NMRV30.
8. Ưu điểm của động cơ 1 chiều 150W 12V, 24V
- Điện áp thấp 12V, 24V nên giảm nguy cơ điện giật khi vận hành gần người.
- Chạy thẳng từ ắc quy, pin mặt trời, nguồn tổ ong, không cần điện lưới 220V.
- Chỉnh tốc độ vô cấp dễ bằng bộ điều tốc DC PWM, đảo chiều chỉ cần đảo cực.
- Mô-men khởi động lớn, phù hợp tải cần lực ngay khi bắt đầu quay.
- Khung 90 x 90 mm gọn, ghép nhiều kiểu hộp số: trục thẳng, vuông góc, NMRV, mặt bích.
9. Câu hỏi thường gặp về motor 12V 150W DC
- Chọn bản 12V hay 24V? Dùng ắc quy đơn thì chọn 12V. Cần tốc độ cao, dây nhỏ thì chọn 24V.
- Tốc độ trục ra cần bao nhiêu? Lấy 1100 chia tỉ số truyền ở 12V. Ví dụ 1/30 cho khoảng 37 vòng/phút.
- Trục ra loại nào? Trục thẳng 15 mm, then 5 mm. NMRV40 trục 18 mm.
- Cần xem gì trên tem? Tem ghi 150W, 12V hoặc 24V. Hộp số ghi 5GN và tỉ số.
- Kèm bộ điều tốc không? Hỏi rõ khi đặt hàng. Bộ điều tốc 12V nên từ 30 A.
- Có bản thắng từ không? Hỏi trước nếu tải treo hoặc dốc. Bản thường dừng có trôi.
- Nhận hàng kiểm tra gì? Cấp điện chạy thử hai chiều. Trục quay đều, không kêu rít.
- Dây nguồn cỡ nào? Bản 12V dùng dây 2,5 mm². Dây dài trên 3 m thì lên 4 mm².
- Đấu dây thế nào cho đúng? Dây đỏ vào cực dương. Dây đen vào cực âm. Đảo hai dây thì đổi chiều quay.
- Cầu chì đặt ở đâu? Đặt gần cực dương ắc quy. Bản 12V dùng cầu chì khoảng 20 A.
- Nguồn tổ ong cần bao nhiêu? 12V từ 20 A trở lên. Nguồn yếu làm motor giật, khó khởi động.
- Lắp motor cần chú ý gì? Bắt chặt bốn lỗ bích 90 mm. Căn thẳng trục với khớp nối.
- Chạy thử ra sao? Chạy không tải vài phút. Đo dòng phải dưới 16 A khi có tải.
- Đảo chiều có cần dừng? Cần dừng hẳn rồi mới đảo. Đảo đột ngột dễ hỏng bánh răng.
- Chổi than kiểm tra khi nào? Khoảng 1000 – 2000 giờ chạy. Chổi mòn còn 5 mm thì thay.
- Dấu hiệu chổi than mòn? Tia lửa nhiều ở cổ góp. Motor yếu, chạy giật.
- Dòng điện đo thế nào? Đo bằng ampe kìm DC khi có tải. Dòng vượt 16 A là quá tải.
- Đầu cos cần xem gì? Siết lại đầu cos ắc quy. Cos lỏng gây nóng, cháy dây.
- Hộp số có cần tra mỡ? Hộp 5GN dùng mỡ bôi trơn kín. Rò mỡ ra phớt thì thay phớt.
- Bu lông, khớp nối cần xem gì? Siết lại bu lông bích. Khớp nối rơ thì thay cao su đệm.
- Nhiệt độ vỏ bao nhiêu là ổn? Ấm nóng khoảng 50 – 70 °C là bình thường. Có mùi khét thì dừng ngay.
- "Dùng biến tần cho motor DC". Biến tần chỉ cho motor xoay chiều. Motor DC cần bộ điều tốc DC.
- "Cấp 24V cho bản 12V cho khỏe". Motor quá tốc, nóng nhanh. Chổi than và cổ góp mau hỏng.
- "Dây nhỏ cũng được". Dây nhỏ sụt áp, nóng dây. Motor yếu và dễ cháy.
- "Hộp 5GN chịu được mọi tỉ số". Tỉ số lớn cho mô-men rất cao. Giới hạn xem nhãn hộp.
- "Kẹt tải vẫn để chạy". Dòng kẹt có thể gấp ba lần định mức. Cuộn dây cháy rất nhanh.
