Hộp Giảm Tốc Cyclo 2Hp 1.5Kw

9.818 reviews

Hộp giảm tốc cyclo 2HP 1.5kw là 1 bộ phận của motor cyclo 2HP 1.5kw để giảm tốc độ và tăng lực momen xoắn, tăng khả năng kéo tải của động cơ. Dưới đây là những thông tin quan trọng về hộp số cyclo cycloid 2hp 1.5kw.

1) Ứng dụng hộp giảm tốc cyclo 2HP 1.5kw

  • Làm động cơ máy nghiền, máy khuấy bột, máy tạo khuôn trong sản xuất thức ăn chăn nuôi
  • Chế tạo máy cắt kim loại, máy gia công cơ khí
  • Làm máy ép mía, máy vắt nước trái cây
  • Động cơ khuấy sơn, khuấy hóa chất
  • Máy khoan, máy bơm hút, máy sàng lọc trong khai thác khoáng sản, dầu mỏ

2) Ưu điểm hộp số giảm tốc cyclo 2HP 1.5kw

  • Công suất 2HP 2 ngựa vừa phải, phù hợp với nhiều loại máy móc
  • Nhiều phân loại và kiểu thiết kế cho người dùng lựa chọn
  • Các bộ phận cấu tạo đơn giản, dễ bảo dưỡng, ít hỏng hóc
  • Truyền động bằng bánh răng cycloidal nên hiệu suất cao, ổn định
  • Tuổi thọ dài, bảo dưỡng hãng 2 - 3 năm

3) Cấu tạo hộp số cyclo 2HP 1.5kw

Các bộ phận cấu tạo cơ bản của hộp giảm tốc động cơ cyclo 2HP 1.5kw:

  • Trục đầu vào và trục đầu ra: Trục vào kết nối với động cơ để nhận chuyển động vào. Trục đầu ra được kết nối với thiết bị hoặc máy móc cần truyền động.
  • Bộ bánh răng cycloidal: gồm bộ bánh răng bên trong (bánh răng tiếp xúc) và bộ bánh răng bên ngoài (bánh răng điều khiển) hoạt động cùng nhau để tạo ra chuyển động truyền động.
  • Vòng bi: Hỗ trợ chuyển động của bánh răng mượt mà hơn
  • Dầu bôi trơn: để bôi trơn các bộ phận bánh răng và giảm ma sát, tăng tuổi thọ và đảm bảo hoạt động mượt mà của hộp số.
  • Khung hộp: giữ các bộ phận bên trong vị trí và đảm bảo sự ổn định trong quá trình hoạt động.
  • Vỏ ngoài: Vỏ thường làm bằng hợp kim nhôm hoặc gang, bảo vệ các bộ phận bên trong hộp giảm tốc khỏi các yếu tố môi trường.

4) Thông số kỹ thuật hộp số giảm tốc cyclo 2HP 1.5kw

  • Hộp giảm tốc motor Cyclo 2HP 1.5kw phổ biến với hộp số BW3, BWD3, BWY3, BW1, BWD1, BWY1, BW2, BWD2, BWY2 là loại giảm tốc chân đế và hộp số BL2, BLD2, BL1, BLD1 là giảm tốc mặt bích
  • Hộp giảm tốc Cyclo 2 cấp 2HP 1.5kw BWE21, BWED21, BWEY21, BWE31, BWED31, BWEY31, BWE41, BWED41, BWEY41 loại chân đế và BLE21, BLED21, BLEY21, BLE31, BLED31, BLEY31, BLE41, BLED41, BLEY41 là loại mặt bích.
  • Hộp giảm tốc cyclo 1 cấp: tỉ số truyền ratio = 7, 11, 17, 23, 29, 35, 43, 59, 71, 87
  • Hộp giảm tốc cyclo 2 cấp: tỉ số truyền ratio = 121, 187, 289, 391, 473, 595, 731, 841, 1003

5) Phân loại hộp giảm tốc cyclo 2HP 1.5kw

a) Hộp giảm tốc BWD0, BWY0 chân đế motor 1.5kw 2Hp

Loại 1: Hộp giảm tốc cycloid BWD0 trục 30 mã motor 90

  • Đường kính trục ra: 30 mm, cavet: 8mm
  • Tổng dài hộp số: 214mm
  • Tổng cao: 190mm
  • Đường kính bích vào: 200mm
  • Tổng rộng chân đế: 185mm

Hộp giảm tốc cycloid BWD0 trục 30 mã motor 90

Loại 2: Motor cyclo 1.5kw 2Hp chân đế trục ra 30mm

Hộp số động cơ Cyclo 2Hp 1.5kw BWD0, BWY0 được sử dụng nhiều nhất kích thước như sau:

  • Tổng dài: 479mm
  • Tổng cao: 190mm
  • Đường kính trục: 30mm, rãnh cavet: 8mm
  • Ngang chân đế: 185mm

Motor cyclo 1.5kw 2Hp chân đế trục ra 30

b) Hộp giảm tốc BWD1, BWY1 chân đế motor 1.5kw 2Hp

Loại 1: Hộp giảm tốc cycloid BWD1 trục 35 mã motor 90

  • Đường kính trục ra: 35 mm
  • Tỷ số truyền phù hợp: i = 11, 17, 23, 29, 35
    • Gắn động cơ 1400 vòng (1.5kw, 1.1kw) thì tốc độ ra = 127, 82, 60, 48, 40 vòng/phút
    • Gắn động cơ 960 vòng (0.75kw) tốc độ ra = 87, 56, 41, 33, 27 vòng/phút

Hộp giảm tốc cycloid BWD1 trục 35 mã motor 90

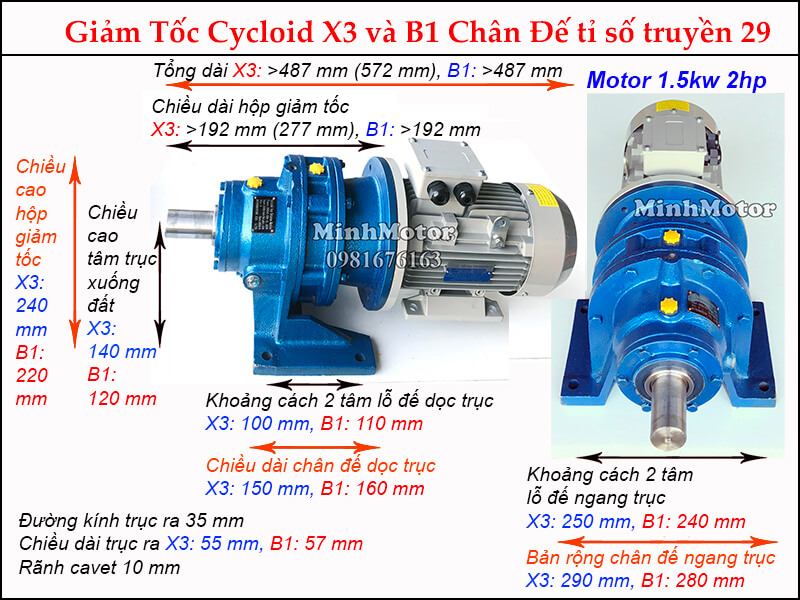

Loại 2: Motor cyclo 1.5kw 2Hp chân đế trục ra 35

Hộp số motor Cyclo BWD1, BWY1 2Hp 1.5kw được sử dụng nhiều nhất kích thước như sau:

Motor cyclo 1.5kw 2Hp chân đế trục ra 35

Thông số trên cũng tương ứng với hộp giảm tốc BWY1 cyclo motor 1.5kw 2Hp

  • Hộp số cycloid 1.5kw BWD1 i= 11, lực momen= 145 N.m, tốc độ trục ra 127 RPM
  • Hộp số cycloid 1.5kw BWD1 i= 17, lực momen= 224 N.m, tốc độ trục ra 82 RPM
  • Động cơ cycloid 1.5kw BWD1 i= 23, lực momen= 203 N.m, tốc độ trục ra 61 RPM
  • Động cơ cycloid 1.5kw BWD1 i= 29, lực momen~ 188 N.m, tốc độ trục ra 48 RPM
  • Động cơ cycloid 1.5kw BWD1 i= 35, lực momen~ 227 N.m, tốc độ trục ra 40 RPM
  • Hộp số cycloid 1.5kw 2Hp BWY1 i= 7, lực momen= N.m, tốc độ trục ra 200 RPM
  • Hộp giảm tốc cycloid 1.5kw 2Hp BWY1 i= 43, lực momen~ N.m, tốc độ trục ra 33 RPM
  • Hộp giảm tốc cycloid 1.5kw 2Hp BWY1 i= 59, lực momen~ N.m, tốc độ trục ra 24 RPM
  • Động cơ cycloid 1.5kw 2Hp BWY1 i= 87, lực momen~ N.m, tốc độ trục ra 16 RPM

c) Hộp giảm tốc BWD2, BWY2 động cơ 1.5kw 2Hp

Loại 1: Hộp số BWD2 chân đế trục 45 mã motor 90

  • Đường kính cốt ra: 45mm
  • Tỷ số truyền thông dụng: i = 35, 43, 59
    • Lắp motor tốc độ 1400 vòng (1.5kw, 1.1kw) thì vòng ra tương ứng 40, 33, 24 vòng/phút
    • Lắp motor tốc độ 960 vòng (0.75kw) trục ra quay tương ứng 27, 22, 16 vòng/phút

Hộp số BWD2 chân đế trục 45 mã motor 90

Loại 2: Motor cyclo 1.5kw 2Hp giảm tốc chân đế trục 45

Hộp số BWD2, BWY2 phù hợp lắp với motor 1.5kw 2Hp thông số như sau:

Motor cyclo 1.5kw 2Hp giảm tốc chân đế trục 45

Thông số trên cũng tương ứng với hộp giảm tốc BWY2 cyclo motor 1.5kw 2Hp

  • Hộp giảm tốc cycloid 1.5kw BWD2 i=29, lực momen~380 N.m, tốc độ trục ra 48 RPM
  • Motor cycloid 1.5kw BWD2 i= 35, lực momen~ 307 N.m, tốc độ trục ra 40 RPM
  • Motor cycloid 1.5kw BWD2 i= 43, lực momen= 377 N.m, tốc độ trục ra 33 RPM
  • Hộp số cycloid 1.5kw BWD2 i= 11, lực momen= 145 N.m, tốc độ trục ra 127 RPM
  • Hộp số cycloid 1.5kw BWD2 i= 17, lực momen= 224 N.m, tốc độ trục ra 82 RPM
  • Động cơ cycloid 1.5kw BWY2 i= 23, lực momen= 203 N.m, tốc độ trục ra 61 RPM
  • Hộp số cycloid 1.5kw 2Hp BWY2 i= 7, lực momen= N.m, tốc độ trục ra 200 RPM
  • Hộp giảm tốc cycloid 1.5kw 2Hp BWY2 i= 59, lực momen~ N.m, tốc độ trục ra 24 RPM
  • Động cơ cycloid 1.5kw 2Hp BWY2 i= 87, lực momen~ N.m, tốc độ trục ra 16 RPM

d) Hộp giảm tốc BWD3, BWY3 motor 1.5kw 2Hp

Loại 1: Hộp số giảm tốc cyclo BWD3 chân đế trục 55 mã động cơ 90

  • Đường kính cốt trục 55mm
  • Tỷ số truyền nên dùng: i = 87
    • Gắn motor tốc độ 1400 vòng (1.5kw, 1.1kw) thì vòng ra tương ứng 16 vòng/phút
    • Gắn motor tốc độ 960 vòng (0.75kw) trục ra quay tương ứng 11 vòng/phút

Hộp số giảm tốc cyclo BWD3 chân đế trục 55 mã động cơ 90

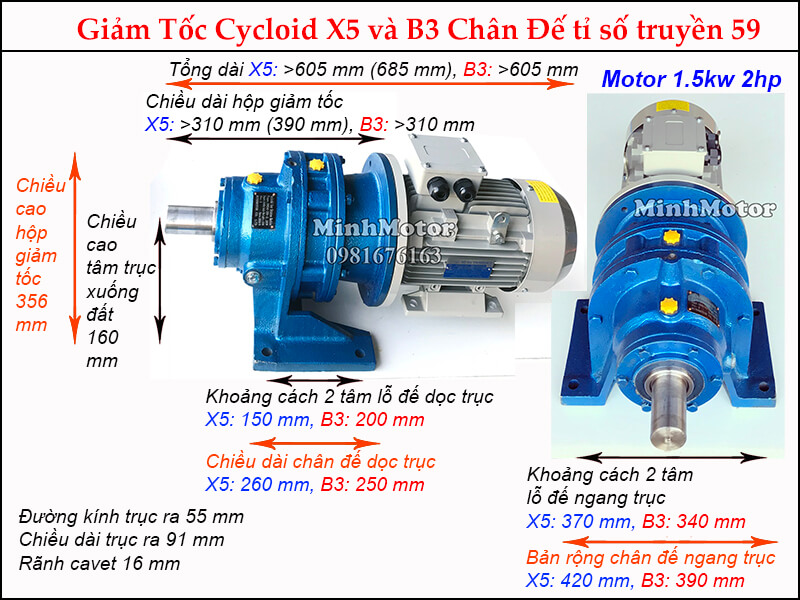

Loại 2: Motor giảm tốc cyclo 1.5kw 2Hp chân đế trục 55

Hộp số BWD3, BWY3 hay lắp cùng với motor 4 pole 1.5kw 2Hp như hình sau đây:

Motor giảm tốc cyclo 1.5kw 2Hp chân đế trục 55

Thông số trên cũng tương ứng với hộp giảm tốc BWY2 cyclo motor 1.5kw 2Hp

  • Hộp giảm tốc cycloid 1.5kw BWD3 i=29, lực momen~ N.m, tốc độ trục ra 48 RPM
  • Motor cycloid 1.5kw BWD3 i= 35, lực momen~ N.m, tốc độ trục ra 40 RPM
  • Motor cycloid 1.5kw BWD3 i= 43, lực momen= N.m, tốc độ trục ra 33 RPM
  • Hộp số cycloid 1.5kw BWD3 i= 11, lực momen= N.m, tốc độ trục ra 127 RPM
  • Hộp số cycloid 1.5kw BWD3 i= 17, lực momen=  N.m, tốc độ trục ra 82 RPM
  • Động cơ cycloid 1.5kw BWY3 i= 23, lực momen= N.m, tốc độ trục ra 61 RPM
  • Hộp số cycloid 1.5kw 2Hp BWY3 i= 7, lực momen= N.m, tốc độ trục ra 200 RPM
  • Hộp giảm tốc cycloid 1.5kw 2Hp BWY3 i= 59, lực momen~ N.m, tốc độ trục ra 24 RPM
  • Motor cycloid 1.5kw BWD3 tỷ số truyền  i= 87, lực momen= 765 N.m, tốc độ trục ra 16 RPM

e) Hộp giảm tốc BLD0, BLY0 mặt bích motor 2Hp 1.5kw

Hộp số BLD0 trục 30 mã motor điện 90

  • Đường kính mặt bích: 190mm
  • Đường kính cốt ra: 30mm, cavet: 8mm
  • Mã hàng: BLD0
  • Tổng dài: 478mm
  • Đường kính vành định vị: 140mm

Hộp giảm tốc BLD0, BLY0 mặt bích motor 2Hp 1.5kw

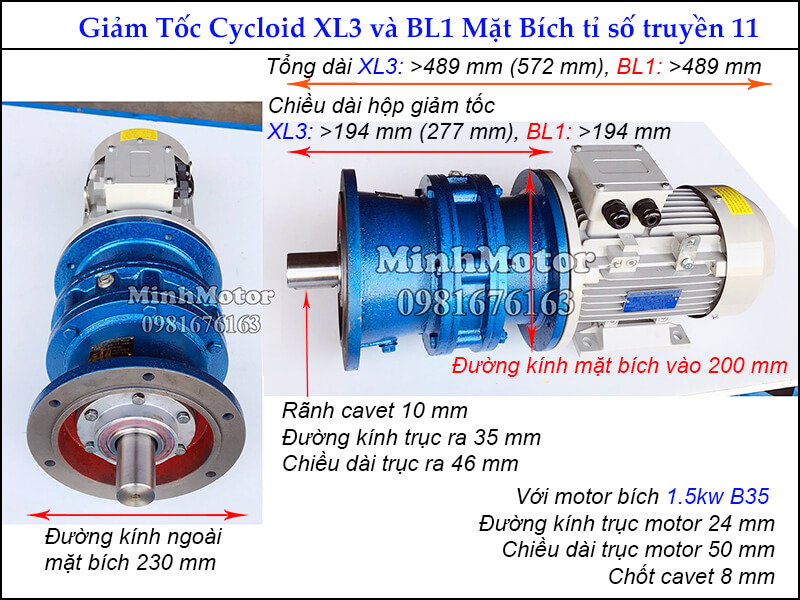

f) Hộp giảm tốc BLD1, BLY1 mặt bích motor 2Hp 1.5kw

Hộp số BLD1 trục 35 mã motor điện 90

  • Đường kính mặt bích: 230mm
  • Đường kính cốt ra: 35mm
  • Mã hàng: BLD1
  • Ratio phù hợp: i= 11, 17, 23, 29, 35

Hộp giảm tốc BLD1 mặt bích motor 2Hp 1.5kw

Thông số trên cũng tương ứng với hộp giảm tốc BLY1 cyclo motor 1.5kw 2Hp

  • Hộp số cycloid 1.5kw BLD1, tỷ số truyền = 11, lực momen= 145 N.m, tốc độ trục ra 127 RPM
  • Hộp số cycloid 1.5kw BLD1, tỷ số truyền = 17, lực momen= 224 N.m, tốc độ trục ra 82 RPM
  • Động cơ cycloid 1.5kw BLD1, tỷ số truyền = 23, lực momen= 203 N.m, tốc độ trục ra 61 RPM
  • Động cơ cycloid 1.5kw BLD1, tỷ số truyền = 29, lực momen~ 188 N.m, tốc độ trục ra 48 RPM
  • Động cơ cycloid 1.5kw BLD1, tỷ số truyền = 35, lực momen~ 227 N.m, tốc độ trục ra 40 RPM
  • Motor cycloid 1.5kw BLY1 i= 43, lực momen= N.m, tốc độ trục ra 33 RPM
  • Hộp số cycloid 1.5kw 2Hp BLY1 i= 7, lực momen= N.m, tốc độ trục ra 200 RPM
  • Hộp giảm tốc cycloid 1.5kw 2Hp BLy1 i= 59, lực momen~ N.m, tốc độ trục ra 24 RPM
  • Motor cycloid 1.5kw BLY1 tỷ số truyền  i= 87, lực momen= N.m, tốc độ trục ra 16 RPM

g) Hộp giảm tốc BLD2, BLY2 mặt bích động cơ 2Hp 1.5kw

Hộp số BLD2 trục 45 mã động cơ 90

  • Đường kính cốt ra 45mm
  • Đường kính mặt bích: 260mm
  • Tỷ số truyền thường dùng: i=35, 43, 59
  • Mã hàng: BLD2

Hộp giảm tốc BLD2 mặt bích động cơ 2Hp 1.5kw

Thông số trên cũng tương ứng với hộp giảm tốc BLY2 cyclo motor 1.5kw 2Hp

  • Động cơ cycloid 1.5kw BLD2 i=29, lực momen~380 N.m, tốc độ trục ra 48 RPM
  • Motor cycloid 1.5kw BLD2 i= 35, lực momen~ 307 N.m, tốc độ trục ra 40 RPM
  • Motor cycloid 1.5kw BLD2 i= 43, lực momen= 377 N.m, tốc độ trục ra 33 RPM
  • Hộp số cycloid 1.5kw BLD2, tỷ số truyền = 11, lực momen= N.m, tốc độ trục ra 127 RPM
  • Hộp số cycloid 1.5kw BLD2, tỷ số truyền = 17, lực momen= N.m, tốc độ trục ra 82 RPM
  • Động cơ cycloid 1.5kw BLY2, tỷ số truyền = 23, lực momen= N.m, tốc độ trục ra 61 RPM
  • Hộp số cycloid 1.5kw 2Hp BLY2 i= 7, lực momen= N.m, tốc độ trục ra 200 RPM
  • Hộp giảm tốc cycloid 1.5kw 2Hp BLY2 i= 59, lực momen~ N.m, tốc độ trục ra 24 RPM
  • Motor cycloid 1.5kw BLY2 tỷ số truyền  i= 87, lực momen= N.m, tốc độ trục ra 16 RPM

h) Motor Cyclo giảm tốc 2 cấp chân đế 1.5kw, BWEY21, BWEY31, BWEY41

Với motor 2Hp 1.5kw cyclo khi cần ra tốc độ siêu chậm để lực momen xoắn lớn nhất, ta có thể lắp hộp số có tỉ số truyền lớn như sau:

Loại 1: Motor Cyclo 1.5kw 2Hp BWED21, BWED31, hộp số BWEY21, BWEY31

  • Đường kính trục ra: 55mm
  • Tỷ số truyền nên dùng: 121, 187,...

Lắp với motor 1.5kw 2Hp có thông số như hình sau:

Motor Cyclo giảm tốc 2 cấp chân đế 1.5kw

  • Motor cycloid 1.5kw BWED31 số lần giảm tốc 121, 187 thì lực momen~1250 N.m
  • Motor cycloid 1.5kw BWED21 số lần giảm tốc 121, 187 thì lực momen~---- N.m
  • Motor cycloid 1.5kw BWEY31 số lần giảm tốc 121, 187 thì lực momen~---- N.m
    Motor cycloid 1.5kw BWEY21 số lần giảm tốc 121, 187 thì lực momen~---- N.m

Loại 2: Motor Cyclo 1.5kw 2Hp BWED41, BWEY41

  • Đường kính cốt trục ra: 70mm
  • Tỷ số truyền nên dùng: 187, 287, 319, 319

Motor Cyclo 1.5kw 2Hp BWED41

  • Hộp giảm tốc cyclo 1.5kw BWED41 các tỷ số 187, 287, 319, 319 truyền lực momen khoảng 2500N.m
  • Hộp giảm tốc cyclo 1.5kw BWEY41 các tỷ số 187, 287, 319, 319 truyền lực momen khoảng---- N.m

Lực momen xoắn được chế tạo dựa trên nguyên lý:

  • Lực tải tăng khi ratio tăng và tốc độ trục ra giảm đi
  • Lực tải nhỏ đi khi ratio nhỏ và tốc độ trục ra lớn

Motor 2HP 1.5kw 2 ngựa 4 pole có đường kính mặt bích = 200 mm. Đường kính trục motor = 24 mm = đường kính lỗ vào (trục âm) của hộp giảm tốc cycloid

i) Motor Cyclo giảm tốc 2 cấp mặt bích 1.5kw X53

  • Đường kính trục ra: 55mm. Rãnh cavet: 16mm
  • Tổng dài: 957mm
  • Đường kính bích ra: 340mm
  • Đường kính vành định vị: 270mm
  • Công suất: 1.5kW 2 ngựa
  • Tỉ số truyền 300 - 30.000 lần

Trên đây là những thông tin quan trọng về hộp giảm tốc Cyclo 1.5kW 2HP. Mời tham khảo các loại hộp giảm tốc bán chạy khác dưới đây.
