Động Cơ Giảm Tốc 2HP 1.5Kw 1/30

Động cơ giảm tốc 2 hp 1.5 kw còn gọi là motor giảm tốc 2 hp 1.5 kw có công dụng làm: motor khuấy nhiên liệu, máy nghiền gỗ, ép gỗ  băng tải chuyển hàng, quạt sục khí nuôi hải sản, gắn vào động cơ điện phòng nổ thành máy khai thác khoáng sản trong hầm mỏ, than, quặng kim loại.

Tốc độ trục ra động cơ giảm tốc 2hp 1.5 kw tỉ số truyền 30, nghĩa là hộp số giảm tốc độ motor đi 30 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 30 = 46.67, 48.33, 50 vòng / phút.

Tốc độ motor giảm tốc 2HP 1.5kw tải nặng còn có các ratio sau: 28.83, 29, 29.88, 30.18 . Tốc độ trục ra trong khoảng 40 tới 59 vòng / 1 phút.

Điện áp: 3 pha 220v/380v

Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

Ưu điểm của motor giảm tốc 2 hp 1.5 kw tỉ số truyền 1/30, ratio 30 của công ty Hồng Phúc là: đạt tiêu chuẩn Nhật bản, giá gốc, giá sỉ, phân phối toàn quốc, bảo hành 2-3 năm, dài nhất toàn thị trường, vòng bi tiêu chuẩn Ý, dây đồng đạt chuẩn như hàng Đức, chống hao tiền điện, tuổi thọ thiết bị dài 8-9 năm.

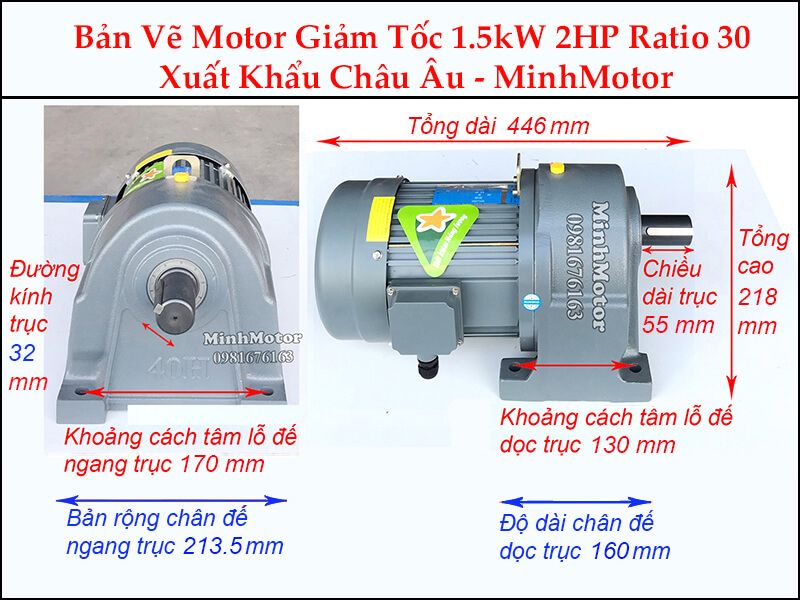

1) Bản vẽ động cơ giảm tốc chân đế 2 hp 1.5 kw tỉ số truyền 1/30, trục 32 mm

Kích thước motor giảm tốc chân đế 1.5 kw 2 hp 1/30 ratio 30 trục 32

Kích thước motor giảm tốc chân đế 1.5 kw 2 hp 1/30 ratio 30 trục 32:

  • Bản rộng chân đế ngang trục: 213.5 mm
  • Độ dài chân đế dọc trục: 160 mm
  • Tổng dài: 446 mm, Tổng cao: 218 mm
  • Đường kính trục: 32 mm, Chiều dài trục: 55 mm
  • Khoảng cách tâm lỗ đế ngang trục: 170 mm
  • Khoảng cách tâm lỗ đế dọc trục: 130 mm

2) Thông số động cơ giảm tốc mặt bích 2 hp 1.5 kw tỉ số truyền 1/30 trục thẳng 32 mm

Kích thước motor giảm tốc mặt bích 1.5 kw 2 hp 1/30 ratio 30 trục 32

Kích thước motor giảm tốc mặt bích 1.5 kw 2 hp 1/30 ratio 30 trục 32:

  • Đường kính trục: 32 mm, Đường kính lỗ mặt bích: 14 mm
  • Bản rộng rãnh cavet: 10 mm
  • Tổng dài: 443 mm, Chiều dài trục: 55 mm
  • Chiều ngang mặt bích: 223 mm, Chiều dài mặt bích: 242 mm

3) Kích thước động cơ giảm tốc chân đế 2 hp 1.5 kw tỉ số truyền 1/30 trục 40 mm

Kích thước motor giảm tốc chân đế 1.5 kw 2 hp 1/30 ratio 30 trục 40

Kích thước motor giảm tốc chân đế 1.5 kw 2 hp 1/30 ratio 30 trục 40:

  • Bản rộng chân đế ngang trục: 264 mm
  • Độ dài chân đế dọc trục: 190 mm
  • Tổng dài: 473 mm, Tổng cao: 266 mm
  • Đường kính trục: 40 mm, Chiều dài trục: 65 mm
  • Khoảng cách tâm lỗ đế ngang trục: 210 mm
  • Khoảng cách tâm lỗ đế dọc trục: 150 mm

4) Thiết kế lắp đặt động cơ giảm tốc mặt bích 2 hp 1.5 kw tỉ số truyền 1/30 trục 40mm

Kích thước motor giảm tốc mặt bích 1.5 kw 2 hp 1/30 ratio 30 trục 40

Kích thước motor giảm tốc mặt bích 1.5 kw 2 hp 1/30 ratio 30 trục 40:

  • Đường kính trục: 40 mm, Đường kính lỗ mặt bích: 16 mm
  • Bản rộng rãnh cavet: 10 mm
  • Tổng dài: 473 mm, Chiều dài trục: 65 mm
  • Chiều ngang mặt bích: 275 mm, Chiều dài mặt bích: 300 mm

5) Thông số kỹ thuật động cơ giảm tốc tải nặng 2HP 1.5kw R57 R67 R77

Bộ động cơ giảm tốc 2HP 1.5kw tải nặng ratio 30 tỉ số truyền 1/30  thường có đầu giảm tốc R67

Kích thước Motor giảm tốc 2HP 1.5kw R67 ratio 32.27

Kích thước Motor giảm tốc 2HP 1.5kw R67 ratio 32.27

  • Đường kính trục 35 mm
  • Đường kính ngoài mặt bích 160 mm
  • Tổng chiều dài motor giảm tốc 688 mm
  • Tổng chiều cao không gồm hộp cực 243 mm
  • Khoảng cách tâm lỗ đế ngang trục 150 mm
  • Khoảng cách tâm lỗ đế dọc trục 195 mm
  • Lực momen 330 Nm
  • Hệ số làm việc SF = 1.65

Ngoài ra có thể lựa chọn theo thông số lực mô men khác hoặc mã số hộp giảm tốc R khác:

  • Motor giảm tốc 2HP 1.5kw R57 ratio = 30.18, lực momen = 305 Nm, hệ số làm việc SF = 1.45. Đường kính trục 35 mm
  • Motor giảm tốc 2HP 1.5kw R77 ratio = 29.00, lực momen = 295 Nm, hệ số làm việc SF = 2.8. Đường kính trục 40 mm

6) Thông số motor giảm tốc 1.5kw 2hp ratio 30.28 trục vuông góc bánh răng côn tải nặng K

thông số motor giảm tốc 1.5kw 2hp ratio 30.28 trục vuông góc bánh răng côn tải nặng k

Kích thước Motor giảm tốc 1.5kw 2hp K57 ratio 30.28

  • Chiều dài hộp giảm tốc trục âm 349 mm
  • Chiều cao hộp giảm tốc trục âm 215 mm
  • Đường kính trục âm 40 mm
  • Bản rộng cavet trục âm 12 mm
  • Chiều dài hộp giảm tốc trục dương 333 mm
  • Chiều cao hộp giảm tốc trục dương 217 mm
  • Đường kính trục dương 35 mm
  • Chiều dài trục 70 mm
  • Bản rộng cavet trục dương 10 mm

Video động cơ giảm tốc 1.5kw- 2hp tỉ số truyền 1/30
