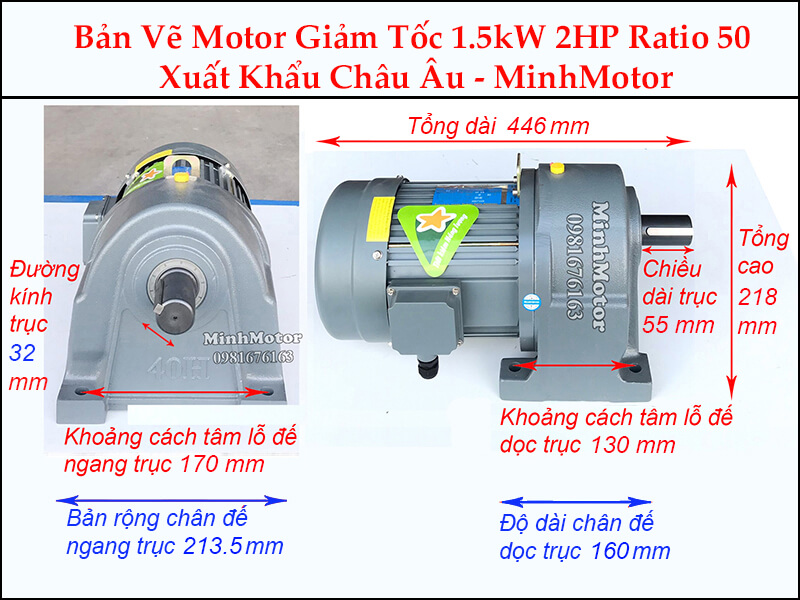

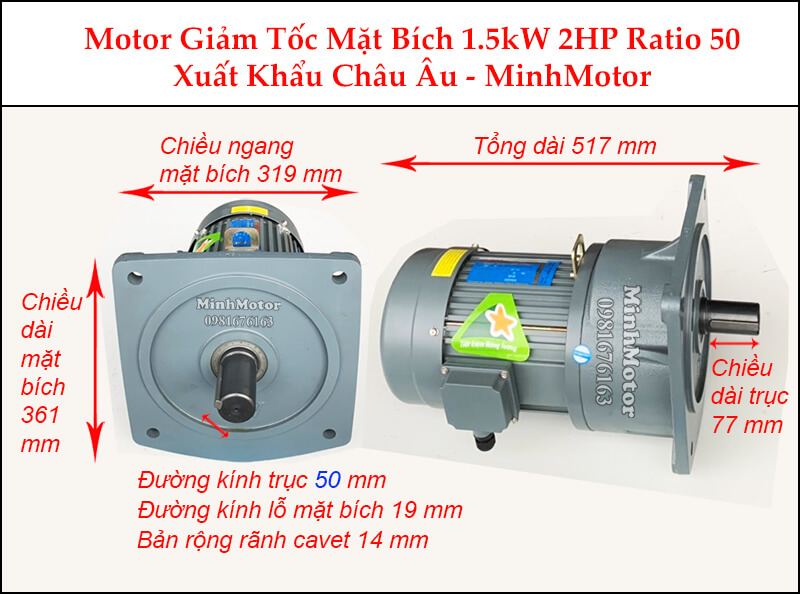

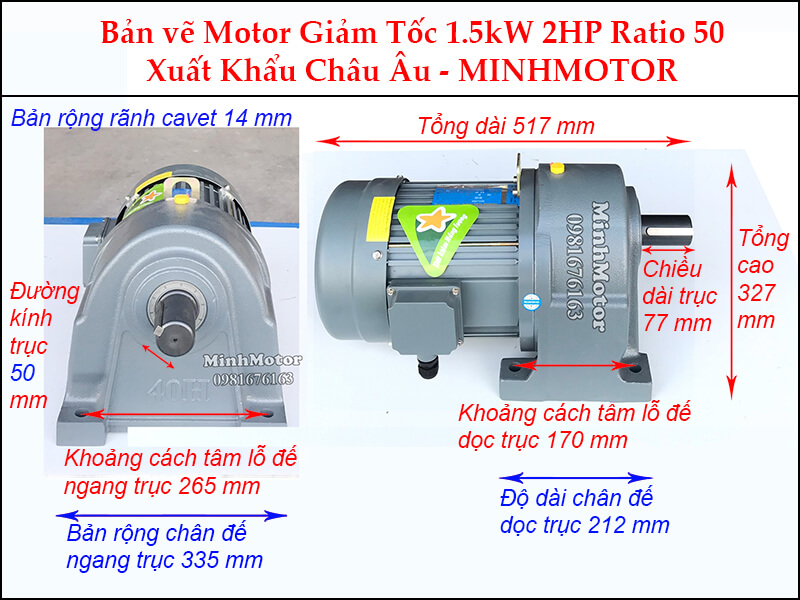

Động cơ giảm tốc 2HP 1.5kW tỉ số truyền 1/50, motor 4 cực 3 pha 220/380V, trục ra khoảng 28 – 30 vòng/phút, mô-men khoảng 486 Nm, bản GH/GV trục 28, 32, 40 mm, tải nặng R67, R77, R87 và K57.
GH28: trục ra chịu xoắn ~172 Nm, tính tới SF 0,65 dùng được ~265 Nm; GH32: trục ra chịu xoắn ~257 Nm, tính tới SF 0,65 dùng được ~395 Nm.
GH40, R47, KA47, NMRV75: gánh hết sức motor 1.5kW, tải giới hạn theo motor.
WPDS80 giới hạn hộp ~150 Nm, dùng tới SF 0,65 được ~231 Nm.
SF = giới hạn hộp ÷ mô-men dùng được; tính tối đa tới SF thấp nhất 0,65.
Các ứng dụng khác của động cơ giảm tốc 1.5kW 1/50:
Tời kéo hàng nhẹ trong kho, kéo xe đẩy trên ray.
Máy khuấy bồn trộn hóa chất xử lý nước 1 m³.
Máy trộn phân vi sinh mẻ nhỏ cho trang trại.
Cơ cấu xoay mô hình trưng bày, biển quảng cáo quay.
Máy kéo màng bọc ống, máy cuốn ống mềm.
4. Thông số điện và hiệu suất motor giảm tốc 1.5kW 2HP 1/50
Thông số
Motor giảm tốc 1.5kW 2HP 1/50
Điện áp
3 pha 380V (đấu sao) / 220V (đấu tam giác), 50 Hz
Dòng định mức ở 380V
Khoảng 3,5 – 3,7 A
Dòng định mức ở 220V
Khoảng 6,1 – 6,4 A
Dòng khởi động trực tiếp
Khoảng 5 – 7 lần dòng định mức
Thiết bị đóng cắt tham khảo
Aptomat 3 pha 6 – 10 A, rơ le nhiệt dải 2,5 – 4 A, chỉnh khoảng 3,6 A
Dây cấp điện
Cáp đồng 4 lõi 1,5 – 2,5 mm²
Hộp số 1/50
Kiểu bánh răng
Hiệu suất
Mô-men ra với motor 1.5kW
GH, GV
Bánh răng trụ 3 cấp
~92 – 94%
~470 – 480 Nm
WPDS80, NMRV75
Trục vít bánh vít 1 cấp
~66 – 74%
~340 – 380 Nm
R47
Bánh răng trụ nghiêng 2 – 3 cấp
~96%
~420 Nm
KA47
Bánh răng côn xoắn 3 cấp
~94 – 95%
~470 Nm
Hiệu suất cao thì cùng motor cho mô-men ra lớn hơn.
Tuổi thọ hộp số R, K thường ít nhất gấp rưỡi GH, GV khi cùng tải, cùng đường kính trục.
Mô-men tính theo motor 1.5kW 1400 v/p.
5. Ưu điểm của hộp số giảm tốc 1.5kW ratio 50
Mô-men ~486 Nm, kéo băng tải tới ~1.180 kg hàng (GH40 chân đế).
Mã rẻ nhất GH28 chân đế / GV28 mặt bích ~4 triệu, kéo ~540 – 640 kg hàng.
KA47 trục âm lồng thẳng trục máy, bỏ khớp nối.
Dòng ~3,4 – 3,6 A ở 380V: tủ điện nhỏ, cáp 1,5 mm².
6. Câu hỏi thường gặp về động cơ giảm tốc 2HP 1.5kW 1/50
a) Cho người sắp mua, khảo giá động cơ giảm tốc 2HP 1.5kW 1/50
Động cơ giảm tốc 1.5kW 1/50 ra bao nhiêu vòng/phút? 28–30 vòng/phút với motor 4 cực 1400–1500 v/p. Motor 6 cực 920 v/p cho khoảng 18.4 v/p.
Motor giảm tốc 2HP 1/50 cho mô-men bao nhiêu? Khoảng 486 Nm với motor 4 cực, GH/GV 3 cấp ra 470–480 Nm. Motor 6 cực cùng 1.5kW cho khoảng 740 Nm.
Hộp trục vít 1/50 kém động cơ giảm tốc 1.5kW 1/50 bánh răng bao nhiêu? Kém khoảng 100–140 Nm. NMRV75, WPDS80 1/50 hiệu suất 66–74%, ra 340–380 Nm. Phần hao hụt biến thành nhiệt trong hộp trục vít.
Bàn xoay hàn ống dùng motor giảm tốc 2HP 1/50 được không? Được với phôi 300–800 kg. 28 v/p qua nhông xích tỉ số 1/10 ra khoảng 3 v/p, biến tần chỉnh tiếp 0.5–3 v/p cho đường hàn chu vi.
Máy trộn phân vi sinh dùng động cơ giảm tốc 1.5kW 1/50 bản nào? Bản R77, R87 hoặc K57 trục lớn. Phân ẩm, nặng, tải va đập và môi trường ăn mòn: hộp R, K vỏ gang kín dầu chịu tốt hơn GH/GV.
KA47 trục rỗng của motor giảm tốc 2HP 1/50 ra bao nhiêu Nm? Khoảng 470 Nm, hiệu suất 94–95%. Lồng trực tiếp vào trục máy trộn hoặc trục vít tải, chống xoay bằng tay đòn.
b) Cho người mới mua động cơ giảm tốc 2HP 1.5kW 1/50, cần dùng cho đúng
Dòng định mức động cơ giảm tốc 1.5kW 1/50 bao nhiêu? Khoảng 3.5–3.7 A ở 380V và 6.1–6.4 A ở 220V. Dòng khởi động trực tiếp 5–7 lần định mức.
Nhông lắp trên trục ra motor giảm tốc 2HP 1/50 cỡ nào là vừa? Nhông xích 1 inch (16B) từ 15 răng trở lên với 486 Nm. Nhông quá nhỏ làm lực kéo xích lớn, đè nặng vòng bi trục ra.
Động cơ giảm tốc 1.5kW 1/50 cần thông hơi khi nào? Ngay khi lắp. Tháo nút nhựa vận chuyển, thay nút thông hơi ở vị trí cao nhất theo tư thế lắp, nếu không hộp nóng sẽ đẩy dầu ra phớt.
c) Cho người đã dùng động cơ giảm tốc 2HP 1.5kW 1/50, cần bảo trì
Máy trộn phân dùng động cơ giảm tốc 1.5kW 1/50 bảo trì gì? Mỗi tuần rửa phân bám vỏ, 3 tháng sơn dặm chỗ bong. Amoniac từ phân ăn mòn vỏ, bu lông và đầu cos hộp cực.
Dầu hộp số motor giảm tốc 2HP 1/50 thay khi nào? Lần đầu sau 500 giờ, sau đó khoảng 5000 giờ. Dầu VG220. Hộp trục vít dùng dầu tổng hợp VG320.
Xích tải nối động cơ giảm tốc 1.5kW 1/50 giãn bao nhiêu thì thay? Giãn trên 2–3% chiều dài. Xích giãn leo răng, nhông mòn nhọn, phải thay cả xích và nhông cùng lúc.
d) Cho người dùng động cơ giảm tốc 2HP 1.5kW 1/50 mắc lỗi, cần cách sửa
Bàn xoay dùng động cơ giảm tốc 1.5kW 1/50 quay không đều khi phôi lệch tâm? Mô-men lệch tâm đổi chiều trong 1 vòng. Thêm đối trọng, bật bù mô-men trên biến tần, hoặc dùng motor có phanh để giữ bàn khi dừng.
Motor giảm tốc 2HP 1/50 kêu rè và nóng phía quạt? Vòng bi sau của motor hỏng. Thay vòng bi 2 đầu motor, kiểm tra cánh quạt có cọ chụp quạt không.
Động cơ giảm tốc 1.5kW 1/50 hộp trục vít không còn kéo nổi tải cũ? Bánh vít mòn. Hộp 1/50 hiệu suất 66–74%, nóng trên 90°C kéo dài làm mòn răng đồng. Thay bánh vít hoặc chuyển hộp bánh răng 470–480 Nm.
