Động Cơ Giảm Tốc 2HP 1.5Kw 1/80

Động cơ giảm tốc 2HP 1.5kW 1/80 (motor giảm tốc 1.5kW ratio 80) là motor 3 pha 4 cực 1.5kW gắn hộp số giảm tốc 80 lần. Trục ra quay khoảng 17,5 vòng/phút với motor 1400 vòng/phút, 18 – 19 vòng/phút với motor 1450 – 1500 vòng/phút.

Bản chân đế GH, mặt bích GV có trục 32, 40 mm.

Mục lục

• 1. Thông số kỹ thuật động cơ giảm tốc 2HP 1.5Kw 1/80
• 2. Phân loại động cơ giảm tốc 2HP 1.5Kw 1/80
• 3. Cách lắp đặt động cơ giảm tốc 2HP 1.5kw 1/80
• 4. Thông số điện, tốc độ hộp số giảm tốc 1.5kW 1/80
• 5. Ứng dụng của motor giảm tốc 1.5kW 2HP tỉ số truyền 1/80
• 6. Ưu điểm của động cơ hộp số 2HP 1.5kW ratio 80
• 7. Câu hỏi thường gặp về động cơ giảm tốc 2HP 1.5kW 1/80

1. Thông số kỹ thuật động cơ giảm tốc 2HP 1.5Kw 1/80

• Tốc độ trục ra động cơ hộp số 1.5kw ratio 80, nghĩa là hộp số giảm tốc độ motor đi 80 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 80 = 17.5, 18.125, 18.75 vòng / phút.
• Tốc độ motor giảm tốc 1.5kw 2hp tải nặng còn có các ratio sau: 77.24, 81.8, 81.92. Tốc độ trục ra trong khoảng 13 tới 22 vòng / 1 phút.
• Điện áp: 3 pha 220v/380v
• Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

2. Phân loại động cơ giảm tốc 2HP 1.5Kw 1/80

a. Động cơ giảm tốc 2 HP 1.5kw 1/80, trục 32mm chân đế

Motor hộp số 2HP 1.5kw tỉ số truyền 1/80 trục 32, khi motor quay 1400 vòng thì tốc độ trục ra = 1400/80 =18 vòng/phút.

• Đường kính trục: 32 mm
• Chiều dài trục: 55 mm
• Mã hàng motor chân đế: GH1.5kw-80-32

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/80 trục 32 chân đế

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

b. Động cơ giảm tốc 2 HP 1.5kw 1/80, trục 32mm mặt bích

Thông số kỹ thuật Motor giảm tốc 2HP ratio 80 trục 32mm mặt bích:

• Đường kính trục ra: 32 mm
• Thông số mặt bích: 223x242mm
• Mã hàng giảm tốc mặt bích: GV1.5kw-80-32
• Tốc độ giảm đi 80 lần (~18 vòng/phút)

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/80 trục 32 mặt bích

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

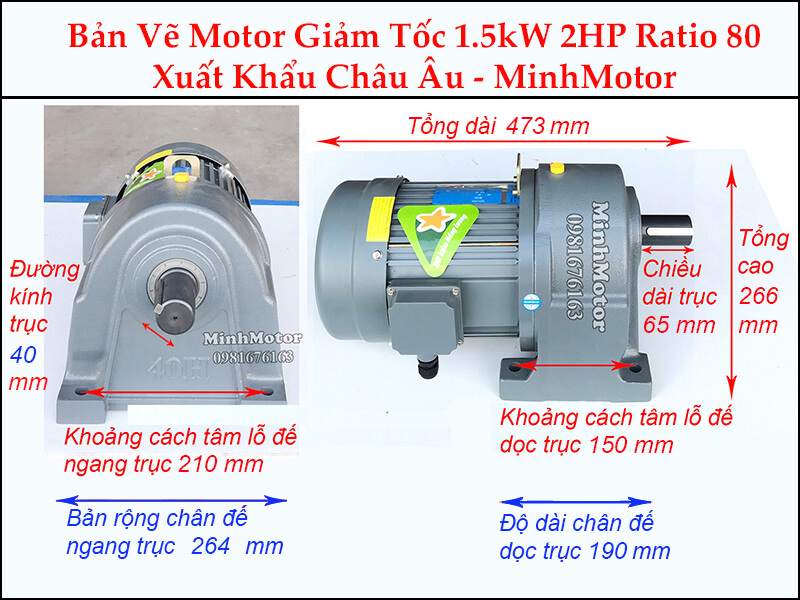

c. Động cơ giảm tốc 2 HP 1.5kw 1/80 trục 40mm chân đế

Motor giảm tốc 2HP ratio 80 khi motor quay 1500 vòng, thì số vòng ra 1500/80 = 19 vòng/phút

• Tổng dài: 473 mm, Tổng cao: 266 mm
• Đường kính trục: 40 mm
• Chiều dài trục: 65 mm
• Mã hàng hộp số chân đế: GH1.5kw-80-40

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/80 trục 40 chân đế

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

d. Động cơ giảm tốc 2 HP 1.5kw 1/80 trục 40mm mặt bích

Thông số kỹ thuật Hộp số giảm tốc 1.5kw tỉ số truyền 1/80 trục 40mm mặt bích

• Đường kính cốt ra: 40 mm
• Mã hàng motor mặt bích: GV1.5kw-80-40
• Trục vào quay 80 vòng thì trục ra quay 1 vòng (19 vòng/phút)

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/80 trục 40 mặt bích

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

e. Động cơ giảm tốc 2 HP 1.5kw 1/80 R77 R87 tải nặng

Bộ Hộp số giảm tốc 1.5kw tỉ số truyền 1/80 tải nặng thường có đầu giảm tốc R77

• Đường kính trục 40 mm
• Gắn với đầu giảm tốc R77 ratio 81.08

Tốc độ động cơ bánh răng 2hp 1.5kw tải nặng còn có ratio: 81.92. Tốc độ trục ra trong khoảng 18-20 vòng / 1 phút.

• Motor giảm tốc 2HP 1.5kw R87 ratio = 81.92, hệ số làm việc SF = 1.85. Đường kính trục 50 mm

f. Động cơ giảm tốc 2 HP 1.5kw 1/80 trục vuông góc tải nặng

Kích thước Hộp số giảm tốc 1.5kw tỉ số truyền 1/80 K77

• Đường kính trục âm 50 mm
• Bản rộng cavet trục âm 14 mm
• Đường kính trục dương 50 mm
• Chiều dài trục 100 mm

g. Motor giảm tốc 2hp 1.5kw 1/80 chân đế, trục 28mm GH28

Thông số kỹ thuật động cơ giảm tốc 2hp 1.5kw 1/80 GH28 chân đế:

• Model: GH28
• Kiểu chân đế
• Đường kính trục: 28 mm
• Tỉ số truyền: 1/5, 10, 15, 20, 30, 40, 50, 60
• Motor 4 pole, 4 cực
• Điện áp: 220v/380v

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/80 trục 28 chân đế

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

h. Motor giảm tốc 2hp 1.5kw 1/80 mặt bích, trục 28mm GV28

Thông số kỹ thuật động cơ giảm tốc 2hp 1.5kw 1/80 GV28 mặt bích:

• Model: GV28
• Kiểu mặt bích
• Đường kính trục: 28 mm
• Tỉ số truyền: 1/5, 10, 15, 20, 30, 40, 50, 60
• Motor 4 pole, 4 cực
• Điện áp: 220v/380v

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/80 trục 28 mặt bích

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

3. Cách lắp đặt động cơ giảm tốc 2HP 1.5kw 1/80

Dưới đây những lưu ý khi lắp đặt Hộp số giảm tốc 1.5kw tỉ số truyền 1/80:

• Cần cân nhắc sự phù hợp giữa kích thước động cơ và hộp số. Một động cơ quá to có thể gây hỏng hộp số, trong khi động cơ quá nhỏ sẽ không đủ sức kéo.
• Dùng dầu mỡ bôi đều đặn sau mỗi 6 tháng, 7 tháng cho tới 8 tháng.
• Đảm bảo chân đế động cơ chắc chắn để tránh rung lắc.
• Cần chắc chắn rằng trục động cơ và trục hộp số đồng trục Khi gắn nắp qua khớp nối trục động cơ
• Cần chỉnh lại độ căng và hãy để ý dây curoa và puli sao cho được căng một cách hợp lý trong trường hợp lắp bằng dây curoa và puli
• Phần xích truyền động cần được bôi trơn định kỳ  bằng mỡ bò hoặc dầu nhớt đối với việc lắp qua nhông xích
• Dùng keo chống nước và bọc phần hộp đấu điện, cầu điện hoặc hộp cực điện bằng nilon.

Video sản phẩm thực tế motor giảm tốc 1.5kw 2hp ratio 80

4. Thông số điện, tốc độ hộp số giảm tốc 1.5kW 1/80

Tốc độ và mô-men trục ra tỉ số truyền 1/80 (hộp bánh răng, hiệu suất khoảng 95%):

• K77 trục 50 mm, dài trục 100 mm.
• Giới hạn cho phép bản GH, GV: xem nhãn hộp số.

5. Ứng dụng của motor giảm tốc 1.5kW 2HP tỉ số truyền 1/80

Motor giảm tốc 2HP 1.5kW tỉ số 1/80 hợp cơ cấu quay rất chậm, mô-men lớn:

• Tời cẩu hàng chậm có phanh, tời kéo cửa phai, cơ cấu nâng cửa xả.
• Máy khuấy nguyên liệu đặc, khuấy bể ủ phân, khuấy bùn sệt.
• Máy nghiền gỗ, ép gỗ, máy ép mía tốc độ thấp.
• Thiết bị mỏ quy mô nhỏ: băng tải quặng chậm, máy tuyển quặng.
• Bàn xoay tải nặng, mâm xoay sơn tĩnh điện, lò quay sấy.
• Máy sục khí ao nuôi dạng trục dài cần quay chậm.

6. Ưu điểm của động cơ hộp số 2HP 1.5kW ratio 80

Ưu điểm của motor giảm tốc 2HP 1.5kW 1/80:

• Thay được motor lớn hơn nhờ tỉ số cao.
• R87 trục 50 mm, SF 1,85 theo catalog.
• K77 trục âm 50 mm lắp trực tiếp, gọn trong khung máy.
• Dòng chỉ khoảng 3,6 A ở 380V, dây cấp và tủ điện nhỏ.
• Quay chậm đều, phù hợp cơ cấu cần lực ổn định.

7. Câu hỏi thường gặp về động cơ giảm tốc 2HP 1.5kW 1/80

a) Cho người sắp mua, khảo giá động cơ giảm tốc 2HP 1.5kW 1/80

• Động cơ giảm tốc 1.5kW 1/80 ra bao nhiêu vòng/phút? Khoảng 17.5 vòng/phút với motor 4 cực 1400 v/p, 18.1–18.8 v/p với motor 1450–1500 v/p. Motor 6 cực 920 v/p cho khoảng 11.5 v/p.
• Tốc độ cáp khoảng 13.7 m/phút. Tời dùng motor có phanh.
• Động cơ giảm tốc 1.5kW 1/80 có bản trục 28 mm không? Không. Bản K77 trục 50 mm dài 100 mm.
• R87 có SF 1.85, trục lớn hơn, hợp băng tải quặng, máy nghiền gỗ chạy nhiều giờ. R77 gọn hơn cho tải êm.
• Mâm xoay sơn tĩnh điện dùng động cơ giảm tốc 1.5kW 1/80 được không? Được. Mâm quay 17.5 v/p ở 50 Hz, biến tần chỉnh xuống 5–10 v/p. Bụi sơn bám nhiều, che motor bằng chụp có lỗ thoáng.

b) Cho người mới mua động cơ giảm tốc 2HP 1.5kW 1/80, cần dùng cho đúng

• Rơ le nhiệt cho động cơ giảm tốc 1.5kW 1/80 chỉnh bao nhiêu? Khoảng 3.6 A trên rơ le dải 2.5–4 A ở 380V. Dòng định mức 3.5–3.7 A (380V), 6.1–6.4 A (220V).
• Trục ra 40 mm của motor giảm tốc 2HP 1/80 lắp tang tời thế nào? Qua khớp nối và gối đỡ tang riêng. Treo tang trực tiếp lên trục ra làm vòng bi hộp chịu toàn bộ lực cáp.
• Động cơ giảm tốc 1.5kW 1/80 chạy 1 pha 220V được không? Được, qua biến tần 1.5kW vào 1 pha 220V ra 3 pha 220V, motor đấu tam giác, dòng 6.1–6.4 A.

c) Cho người đã dùng động cơ giảm tốc 2HP 1.5kW 1/80, cần bảo trì

• Động cơ giảm tốc 1.5kW 1/80 ở bãi mỏ bảo trì gì? Mỗi tuần thổi bụi quặng ở lưới quạt. 3 tháng kiểm tra dầu và phớt, bụi đá mài mòn môi phớt nhanh.
• Dầu cho motor giảm tốc 2HP 1/80 loại nào? Dầu bánh răng VG220, nhiệt môi trường trên 40°C dùng VG320. Thay lần đầu sau 500 giờ, sau đó khoảng 5000 giờ.
• Cáp tời của động cơ giảm tốc 1.5kW 1/80 kiểm tra bao lâu? Mỗi tuần. Đứt từ 10% sợi trên 1 bước bện là thay cáp.

d) Cho người dùng động cơ giảm tốc 2HP 1.5kW 1/80 mắc lỗi, cần cách sửa

• Máy khuấy bể ủ dùng động cơ giảm tốc 1.5kW 1/80 kêu gõ khi chạy? Cánh khuấy chạm đáy hoặc vật lạ. Dừng máy, kiểm tra khe hở cánh với đáy bể tối thiểu 50–100 mm.
• Tời dùng motor giảm tốc 2HP 1/80 kéo bị khựng? Cáp chồng lệch trên tang hoặc phanh chưa nhả hết. Kiểm tra khe hở phanh, xếp lại cáp đều trên tang.
• Động cơ giảm tốc 1.5kW 1/80 dòng 3 pha lệch nhau? Lệch trên 10% là lỗi nguồn hoặc tiếp điểm. Đo áp 3 pha, kiểm tra tiếp điểm khởi động từ và đầu cos trước khi nghi cuộn dây.
