Động Cơ Giảm Tốc 2HP 1.5Kw 1/5

Động cơ giảm tốc 2HP 1.5kW 1/5 (motor giảm tốc 1.5kW ratio 5, motor hộp số 2HP tỉ số truyền 1/5) là motor 3 pha 220V/380V 4 cực liền hộp số bánh răng, giảm tốc độ 5 lần: trục ra quay khoảng 280 – 300 vòng/phút, mô-men trục ra khoảng 48 – 51 Nm, dòng định mức khoảng 3,5 A ở 380V.

Motor giảm tốc 2HP 1/5 có bản GH/GV28 trục 28 mm, GH/GV32 trục 32 mm, GH/GV40 trục 40 mm (chân đế hoặc mặt bích) và bản tải nặng R27, R37, R47 với tỉ số 4.53 – 5.35. Đây là tỉ số quay nhanh nhất của dòng motor giảm tốc 1.5kW.

Mục lục

• 1. Thông số kỹ thuật động cơ giảm tốc 2hp 1.5kw 1/5
• 2. Phân loại động cơ giảm tốc 2hp 1.5kw 1/5
• 3. Cách lắp đặt động cơ giảm tốc 2hp 1.5kw 1/5
• 4. Thông số điện, tốc độ và mô-men động cơ giảm tốc 1.5kW 1/5
• 5. Ứng dụng của motor giảm tốc 2HP 1.5kW 1/5
• 6. Ưu điểm của động cơ giảm tốc 2HP ratio 5
• 7. Câu hỏi thường gặp về động cơ giảm tốc 2HP 1.5kW 1/5

1. Thông số kỹ thuật động cơ giảm tốc 2hp 1.5kw 1/5

• Tốc độ trục ra motor hộp số 2HP 1.5kw tỉ số truyền 1/5, nghĩa là hộp số giảm tốc độ motor đi 5 lần.
• Được tính như sau, motor 1400, 1450, 1500 vòng / 5 =280, 290, 300 vòng / phút.
• Tốc độ motor giảm tốc 2HP 1.5kw tải nặng còn có các ratio sau: 4.53, 4.73, 4.85, 5, 5.06, 5.35.
• Điện áp: 3 pha 220v/380v
• Kiểu lắp: chân đế hoặc mặt bích
• Đường kính trục ra: 32mm, 40mm
• Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

2. Phân loại động cơ giảm tốc 2hp 1.5kw 1/5

a. Động cơ giảm tốc 2hp 1.5kw 1/5, trục 32mm chân đế

Giảm tốc chân đế 1/5 trục 32, khi motor quay 1400 vòng thì tốc độ trục ra = 1400/5 =280 vòng/phút.

• Đường kính trục động cơ hộp số chân đế 1/5: 32 mm
• Chiều dài trục: 55 mm
• Mã hàng motor chân đế: GH1.5kw-5-32

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/5 trục 32 chân đế

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

b. Động cơ giảm tốc 2hp 1.5kw 1/5, trục 32mm mặt bích

Thông số kỹ thuật motor hộp số mặt bích 1/5 trục 32mm mặt bích:

• Đường kính trục ra: 32 mm
• Thông số mặt bích: 223x242mm
• Mã hàng giảm tốc mặt bích: GV1.5kw-5-32
• Tốc độ giảm đi 5 lần (~280 vòng/phút)

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/5 trục 32 mặt bích

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

c. Động cơ giảm tốc 2hp 1.5kw 1/5 trục 40 mm chân đế

Motor giảm tốc 2HP ratio 5 khi motor quay 1500 vòng, thì số vòng ra 1500/5 = 300 vòng/phút

• Tổng dài: 473 mm
• Tổng cao: 266 mm
• Đường kính trục motor giảm tốc chân đế tỉ số truyền 5: 40 mm
• Chiều dài trục: 65 mm
• Mã hàng hộp số chân đế: GH1.5kw-5-40

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/5 trục 40 chân đế

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

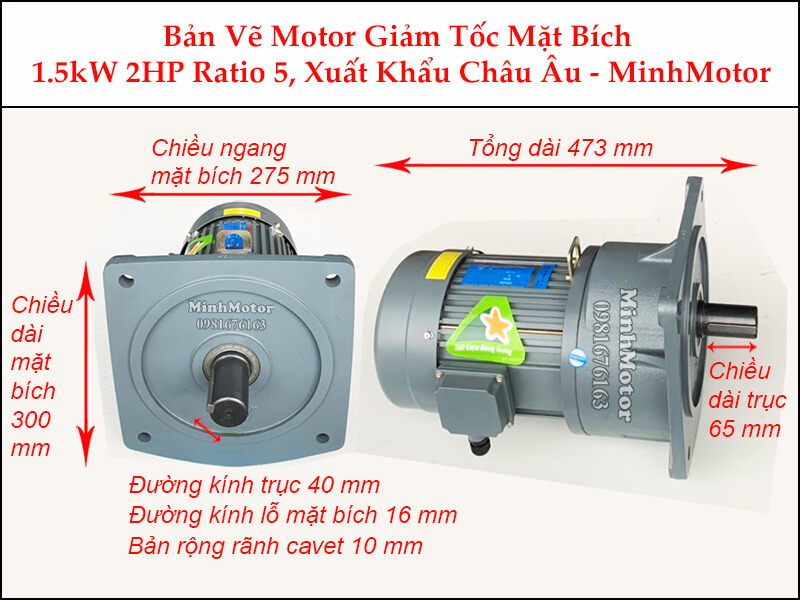

d. Động cơ giảm tốc 2hp 1.5kw 1/5 trục 40mm mặt bích

Thông số kỹ thuật hộp số giảm tốc 1.5kw tỉ số truyền 1/5 trục 40mm mặt bích:

• Đường kính cốt trục: 40 mm
• Mã hàng motor mặt bích: GV1.5kw-5-40
• Trục vào quay 5 vòng thì trục ra quay 1 vòng ( 300 vòng/phút)

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/5 trục 40 mặt bích

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

e. Motor giảm tốc 2hp 1.5kw 1/5 chân đế, trục 28mm GH28

Thông số kỹ thuật động cơ giảm tốc 2hp 1.5kw 1/5 GH28 chân đế:

• Model: GH28
• Kiểu chân đế
• Đường kính trục: 28 mm
• Tỉ số truyền: 1/5, 10, 15, 20, 30, 40, 50, 60
• Motor 4 pole, 4 cực
• Điện áp: 220v/380v

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/5 trục 28 chân đế

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

f. Motor giảm tốc 2hp 1.5kw 1/5 mặt bích, trục 28mm GV28

Thông số kỹ thuật động cơ giảm tốc 2hp 1.5kw 1/5 GV28 mặt bích:

• Model: GV28
• Kiểu mặt bích
• Đường kính trục: 28 mm
• Tỉ số truyền: 1/5, 10, 15, 20, 30, 40, 50, 60
• Motor 4 pole, 4 cực
• Điện áp: 220v/380v

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/5 trục 28 mặt bích

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

g. Động cơ giảm tốc 2hp 1.5kw 1/5 R27 R37 R47 tải nặng

Kích thước hộp số giảm tốc 1.5kw tỉ số truyền 1/5 như hình sau:

• Đường kính trục 25 mm
• Lực momen 51 Nm
• Hệ số làm việc SF = 2.6
• Lắp với hộp số R37 ratio 5.06

Tốc độ động cơ giảm tốc 2hp 1.5kw tải nặng còn có các ratio: 5.00, 4.85. Tốc độ trục ra trong khoảng 280 tới 300 vòng / 1 phút.

• Motor giảm tốc 2HP 1.5kw R27 ratio = 5.00, lực momen = 51 Nm, hệ số làm việc SF = 1.85. Đường kính trục 25 mm
• Motor giảm tốc 2HP 1.5kw R47 ratio = 4.85, lực momen = 49 Nm, hệ số làm việc SF = 3.0. Đường kính trục 30 mm

3. Cách lắp đặt động cơ giảm tốc 2hp 1.5kw 1/5

Để đảm bảo hộp số giảm tốc 1.5kw tỉ số truyền 1/5 hoạt động hiệu quả cao tiết kiệm điện và bền bỉ, cần làm theo những chỉ dẫn sau đây:

• Đảm bảo sự tương thích giữa kích thước động cơ và hộp số. Một động cơ quá mạnh có thể gây hỏng hộp số, trong khi động cơ quá nhỏ sẽ không đủ sức kéo.
• Đảm bảo hộp giảm tốc được bôi trơn định kỳ. Việc bổ sung dầu mỡ bôi trơn nên được thực hiện định kỳ, ví dụ như sau mỗi 6 tháng, 7 tháng hoặc 8 tháng.
• Gắn chắc chắn chân đế động cơ để tránh rung lắc.
• Khi lắp nắp qua khớp nối trục động cơ, cần chắc chắn rằng trục động cơ và trục hộp số đồng trục.
• Trong trường hợp lắp bằng dây curoa và puli, cần kiểm tra và chỉnh độ căng và đảm bảo dây curoa và puli được căng một cách hợp lý.
• Đối với việc lắp qua nhông xích, cần bôi trơn thường xuyên cho phần xích truyền động bằng mỡ bò hoặc dầu nhớt.
• Dùng keo chống nước và bọc phần hộp đấu điện, cầu điện hoặc hộp cực điện bằng nilon.

Video sản phẩm thực tế motor giảm tốc 1.5kw 2hp ratio 5

4. Thông số điện, tốc độ và mô-men động cơ giảm tốc 1.5kW 1/5

Trục ra và mô-men theo các mã hộp số (motor 4 cực):

• Mô-men tính theo motor 1.5kW; cỡ trục lớn chịu tải hướng kính tốt hơn.
• Giới hạn mô-men từng cỡ hộp: xem nhãn/catalog hộp số.
• Ở 1/5, dòng khởi động khoảng 5 – 7 lần dòng định mức.
• Motor 6 cực: tốc độ bằng khoảng 2/3, mô-men tăng khoảng 1,5 lần.

5. Ứng dụng của motor giảm tốc 2HP 1.5kW 1/5

a) Lắp đặt, chế tạo, thiết kế động cơ giảm tốc 2HP 1.5kW 1/5 cho bơm bánh răng KCB bơm mật rỉ đường, dầu đặc

• Cụm bơm mật rỉ đường (rỉ mật) cho trại chăn nuôi, xưởng thức ăn gia súc: bơm bánh răng KCB-83.3 gang, động cơ giảm tốc chân đế GH 1.5kW 1/5 trục 32mm, nối bơm bằng khớp nối chốt đàn hồi, chung một đế thép; bơm chạy ~ 280 v/p thay vì 1450 v/p để hút được chất lỏng đặc.

Cách máy vận hành:

• Động cơ GH và bơm KCB bắt chung đế thép, tâm trục cùng chiều cao; khớp nối chốt đàn hồi (chốt thép + bạc cao su) nối 2 trục.
• Bơm chạy chậm ~ 280 v/p: mật rỉ đặc (500–2.000 cP) kịp điền đầy kẽ răng, không xâm thực, không rít.
• Van an toàn trên thân KCB xả hồi khi tắc đường ống; đồng hồ áp suất cửa đẩy.
• Bơm từ bồn chứa sang thùng trộn thức ăn, ~ 1 m³/giờ.

Tính tốc độ, lưu lượng, công suất cho bơm KCB mật rỉ:

• Trục bơm: 1400 / 5 ≈ ~ 280 v/p.
• KCB-83.3 cho ~ 83 lít/phút ở 1450 v/p; ở 280 v/p: 83.3 × 280 / 1450 ≈ 16 lít/phút ≈ 1 m³/giờ.
• Áp đẩy ~ 0.6 MPa, mật đặc: công suất thủy lực ~ 0.17 kW, ma sát nhớt trong bơm, ống chiếm phần lớn → ~ 1.0–1.1 kW trên trục bơm.
• Mô-men trục bơm: 9550 × 1.1 / 280 ≈ 37.5 Nm, dưới ~ 49 Nm hộp số 1.5kW 1/5 cho ra.

Vì sao chọn động cơ giảm tốc 2HP 1.5kW 1/5 cho bơm bánh răng KCB bơm mật rỉ đường:

• Gắn thẳng động cơ 1450 v/p: mật rỉ đặc không kịp vào răng, bơm hụt, nóng, mòn bạc.
• Tỉ số 1/10: ~ 140 v/p, lưu lượng chỉ ~ 0.5 m³/giờ.
• 1/5 cho ~ 280 v/p — tốc độ chuẩn để bơm bánh răng hút chất lỏng 500–2.000 cP.
• Khớp nối chốt đàn hồi: chịu khởi động nặng khi mật nguội đặc, thay bạc cao su không phải tháo bơm.
• Rẻ hơn mua bơm KCB kèm hộp số chuyên dụng; dùng biến tần để chỉnh lưu lượng.

Ưu điểm khi lắp động cơ giảm tốc 2HP 1.5kW 1/5 cho bơm bánh răng KCB bơm mật rỉ đường:

• Bơm được mật rỉ, dầu nhớt đặc, mạch nha mà không cần gia nhiệt nhiều.
• Bơm bánh răng chạy chậm bền gấp nhiều lần chạy 1450 v/p.
• Hộp số 2 cấp hiệu suất ~ 95%, tốn ít điện.
• Cụm gọn trên 1 đế, di chuyển bằng xe nâng.
• Thay bơm KCB cỡ khác chỉ đổi khớp nối.

b) Các máy dùng động cơ giảm tốc 2HP 1.5kW 1/5

Motor giảm tốc 2HP ratio 5 hợp với máy cần quay khá nhanh, khoảng 290 vòng/phút:

• Máy nghiền búa nhỏ, máy băm cỏ, máy nghiền thức ăn chăn nuôi.
• Máy trộn tốc độ cao: trộn bột, trộn hạt nhựa, trộn màu.
• Băng tải tốc độ cao, băng tải phân loại, băng chuyền cấp liệu nhanh.
• Máy chà, máy đánh bóng, máy mài ướt, trục cán mỏng.
• Motor giảm tốc 1.5kW 1/5 cho máy ép gỗ, máy dăm gỗ, máy chế biến lâm sản.
• Quạt khuấy ao tôm, cánh quạt nước nuôi tôm sú, máy sục khí cánh guồng.

6. Ưu điểm của động cơ giảm tốc 2HP ratio 5

Động cơ giảm tốc 2HP 1.5kW tỉ số 1/5 có các điểm mạnh:

• Tỉ số thấp, ít cấp bánh răng, hiệu suất truyền động khoảng 95% trở lên.
• Nhiều cỡ trục 25, 28, 30, 32, 40 mm để thay đúng máy cũ.
• Có bản chân đế, mặt bích và tải nặng R27, R37, R47.
• Thân gọn: bản GH40 dài khoảng 473 mm, cao 266 mm.
• Chạy biến tần 1 pha 220V được, chỉnh tốc độ 100 – 300 vòng/phút.

7. Câu hỏi thường gặp về động cơ giảm tốc 2HP 1.5kW 1/5

a) Cho người sắp mua, khảo giá động cơ giảm tốc 2HP 1.5kW 1/5

• Động cơ giảm tốc 1.5kW 1/5 quay ra bao nhiêu vòng/phút? 280–300 vòng/phút với motor 4 cực. Motor 6 cực cùng 1.5kW cho khoảng 185 v/p.
• Motor giảm tốc 2HP 1/5 kéo được mô-men bao nhiêu? Khoảng 48–51 Nm với motor 4 cực, khoảng 74–78 Nm với motor 6 cực. Tỉ số 1/5 chủ yếu để hạ tốc, mô-men chỉ tăng khoảng 5 lần so với trục motor.
• Cần 290 v/p, dùng động cơ giảm tốc 1.5kW 1/5 hay motor trần qua dây đai? Động cơ giảm tốc 1/5 khi cần gọn, không muốn căng đai. Motor trần 1.5kW qua puly tỉ số 1/5 rẻ hơn nhưng chiếm chỗ và cần chỉnh đai định kỳ.
• Máy băm cỏ dùng motor giảm tốc 2HP 1/5 được không? Được với máy băm cỏ hộ gia đình 300–500 kg/giờ. Dao băm va đập liên tục, nối qua dây đai để dao kẹt không truyền giật vào răng hộp.
• Bản R27, R37, R47 của động cơ giảm tốc 1.5kW 1/5 khác gì bản GH? R27, R37, R47 là hộp tải nặng, trục 25–30 mm, vỏ gang đúc liền. GH/GV có trục 28, 32, 40 mm. Mô-men 48–51 Nm thấp, cả 2 loại đều dư mô-men; khác ở kiểu lắp và độ bền chạy liên tục.
• Quạt nước nuôi tôm dùng động cơ giảm tốc 1.5kW 1/5 có quay quá nhanh không? Không, khi qua thêm hộp hoặc puly ra 80–120 v/p cho guồng. Trục guồng nối thẳng 290 v/p thì quá nhanh, cánh văng nước và tốn điện.

b) Cho người mới mua động cơ giảm tốc 2HP 1.5kW 1/5, cần dùng cho đúng

• Dòng định mức motor giảm tốc 1.5kW 1/5 là bao nhiêu? Motor 4 cực khoảng 3.4–3.7 A ở 380V, 5.9–6.4 A ở 220V. Motor 6 cực khoảng 3.9–4.2 A ở 380V, 6.7–7.3 A ở 220V.
• Aptomat và rơ le nhiệt cho động cơ giảm tốc 2HP 1/5 chọn thế nào? Aptomat 3 pha 10 A, cáp 1.5 mm². Rơ le nhiệt dải 2.5–4 A cho motor 4 cực, dải 4–6 A cho motor 6 cực, chỉnh bằng dòng tem.
• Biến tần cho động cơ giảm tốc 1.5kW 1/5 chọn bao nhiêu kW? 1.5kW cho motor 4 cực, vào 3 pha 380V hoặc 1 pha 220V ra 3 pha 220V. Motor 6 cực 1.5kW dòng cao hơn, dùng biến tần 2.2kW vào 3 pha 380V.

c) Cho người đã dùng động cơ giảm tốc 2HP 1.5kW 1/5, cần bảo trì

• Hộp số 1/5 chạy 290 v/p có thay dầu sớm hơn không? Có. Thay lần đầu sau 500 giờ, sau đó khoảng 3000–4000 giờ. Bánh răng quay nhanh, dầu nóng và xuống cấp nhanh hơn hộp tỉ số lớn.
• Máy nghiền thức ăn chăn nuôi dùng motor giảm tốc 2HP 1/5 vệ sinh gì? Thổi bụi cám ở lưới quạt mỗi tuần. Bụi cám ẩm đóng cứng, chặn gió làm mát, motor nóng và nhảy nhiệt.
• Vòng bi trục ra động cơ giảm tốc 1.5kW 1/5 nối dây đai kiểm tra khi nào? 3–6 tháng 1 lần. Lực căng đai đè lên vòng bi trục ra, tiếng rè hoặc rơ khi lắc tay là cần thay.

d) Cho người dùng động cơ giảm tốc 2HP 1.5kW 1/5 mắc lỗi, cần cách sửa

• Máy nghiền búa dùng động cơ giảm tốc 1.5kW 1/5 rung mạnh? Búa nghiền mòn lệch, rô to mất cân bằng. Thay búa theo bộ đối xứng. Rung kéo dài làm lỏng bu lông chân đế và hỏng vòng bi hộp.
• Motor giảm tốc 2HP 1/5 nóng hộp hơn motor? Thiếu dầu hoặc dầu quá đặc. Hộp 1/5 quay nhanh, dầu VG320 trở lên tạo ma sát khuấy dầu lớn, dùng VG220 hoặc VG150 theo nhãn.
• Động cơ giảm tốc 1.5kW 1/5 chạy biến tần 1 pha báo lỗi thấp áp? Dây cấp nhỏ hoặc nguồn 220V sụt. Dòng vào biến tần 1 pha 1.5kW khoảng 14–16 A, dây cấp tối thiểu 2.5 mm², đo điện áp lúc khởi động trên 200V.
